相信很多人对路由器的工作原理充满好奇。在这篇文章中，我们将通过使用Wi-Fi模组芯片（注意，这不是专门为路由器设计的芯片，因此在硬件功能上会有所限制）结合主控芯片的方式，演示如何实现一款简易的路由器，并揭秘其中的技术方案。这不仅帮助大家理解路由器的构建原理，也能为那些希望定制化网络设备的朋友们提供参考，同时，我们还将开放源代码。

1. 环境准备

1.1 Host环境

这里的主控我们选择了NXP平台的i.MX8MP芯片，需要自行购买，其链接如下所示：

i.MX 8M Plus | Cortex-A53/M7 | NXP Semiconductors

1.2 Wi-Fi模组

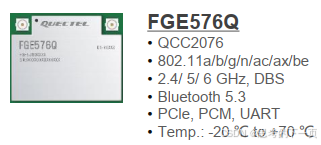

这里我们选择了高通的Wi-Fi 7芯片QCC2076作为示例，并且使用Quectel的模组FGE576Q。此芯片主要面向市场为机顶盒、游戏机等市场，主要做STA，所以做AP时，硬件功能上会有所欠缺，但是对于我们DIY已经完全够用了。

1.3 连接实物图

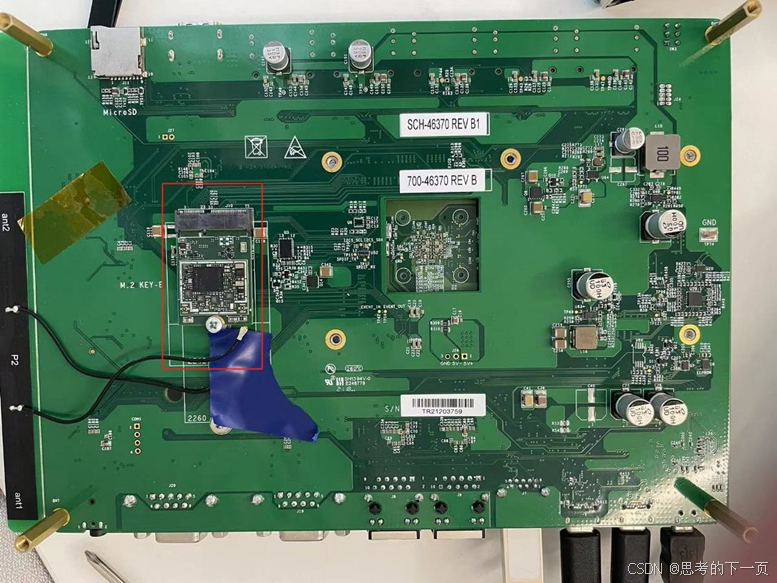

关于实物连接，因为我们的FGE576Q是M.2 Key-E接口的模组，并且我们的i.MX8MP有M.2 Key-E的接口，所以无需任何飞线或者转接板，直接插上去即可，具体如下图所示：

2. 软件环境

2.1 获取代码

我已经为大家准备好了相关代码SDK，无需自己从头bringup，从github上直接拉取编译即可，具体指令如下所示：

# git clone git@github.com:Qingzong-MA/Simple_Router.git # 如果需要相关代码，请联系博主

# cd Simple_Router

# source build-quec.sh

# buildconfig FGE576QAAMD FGE576QAAMD_IMX8_5.15_LINUX_R01A01V01

# bitbake core-image-minimal

2.2 固件烧录

自行参考网上相关文档，如有相关疑问，请留言给博主即可。

2.3 安装QCA2076驱动

确认硬件识别：

# lspci | grep Qualcomm

安装QCA驱动：

# insmod /lib/modules/5.15.71+g305f6c9af2db/extra/qcc207x/wlan.ko

2.3 网络配置

配置hostapd（Wi-Fi热点）：

# brctl addbr br0

# ifconfig br0 192.168.0.1

# ip link set dev br0 up

# systemctl stop dnsmasq

# dnsmasq --conf-file=/etc/dhcpd_dhcp_lan.conf &

# hostapd -B /etc/wifi/hostapd.conf -P /var/run/data/hostapd_ssid1.pid -e /var/run/entropy_file1 -dd -t -K -f /var/run/hostapd1.log

# brctl addif br0 wlan0

启动服务：
