内存中的串行存在检测器（SPD）：系统稳定的幕后功臣

引言

        在现代计算机系统中，内存模块的性能和稳定性直接影响整机运行效率。而**串行存在检测器（Serial Presence Detect，SPD）**作为内存条上的关键组件，通过标准化配置信息的存储与传递，成为系统自动优化内存参数的核心枢纽。本文将深入探讨SPD的作用、工作原理及其技术演进。

---

SPD的作用：系统自动配置的基石

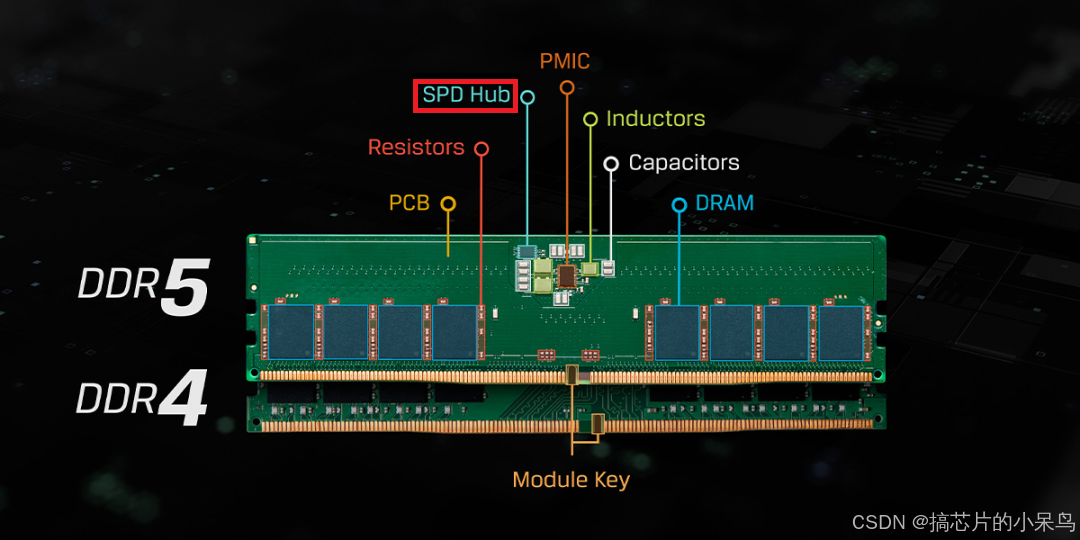

        SPD是一颗嵌入在内存条上的EEPROM芯片，通常容量为256字节（DDR2/DDR3）或更大（DDR4为512字节，DDR5为1024字节），存储了内存模组的关键参数，包括：

1. 基础信息：厂商、容量、工作电压、频率、行/列地址数量等。

2. 时序参数：如CAS延迟（CL）、行预充电时间（tRP）、行地址到列地址延迟（tRCD）等。

3. 扩展配置：如英特尔XMP（Extreme Memory Profile）或AMD AMP（AMD Memory Profile）的超频参数。

        在计算机启动时，主板BIOS通过读取SPD信息，自动配置内存控制器的工作模式和时序参数，确保内存以最佳性能稳定运行。若SPD缺失或损坏，系统只能采用保守的默认设置，可能导致性能下降或兼容性问题。

---

SPD的结构与数据组织

        SPD的数据布局遵循JEDEC标准，不同DDR代际的格式差异显著：

• DDR5：采用16个64字节的区块（Block），包含基础配置、模块参数、制造信息等，并支持按区块写保护。

• 通用字段：前128字节为JEDEC标准定义，后128字节通常用于厂商自定义信息（如序列号、生产批次）。

        例如，DDR5的SPD通过字节0x000-0x005记录基础参数（如SPD版本、协议类型），而字节0x003的“Module Type”字段可区分UDIMM、RDIMM等不同类型。

---

工作原理：I²C/SMBus协议与访问机制

        SPD通过I²C或SMBus（系统管理总线）协议与主板通信，其核心流程如下：

1. 寻址：SPD的I²C地址范围为0x50-0x57，每个内存插槽对应唯一地址，避免冲突。

2. 数据读取：

   • BIOS在开机阶段发送读请求，通过2字节地址模式（DDR5默认）访问EEPROM的指定偏移量。

   • 数据包中包含“MemReg”标志位，区分访问SPD寄存器（0x00-0x7F）或EEPROM数据（0x000-0x3FF）。

3. 参数解析：BIOS根据SPD中的时序信息，动态调整内存控制器的寄存器配置，例如设置CL值或电压。

---

SPD的技术演进与扩展功能

1. 从PPD到SPD：早期内存使用并行存在检测（PPD），仅能编码有限参数；SPD改用串行接口，大幅提升了信息容量。

2. 超频支持：

   • XMP/AMP：通过扩展SPD的未分配字节（如DDR3的176-255字节），存储更高性能的时序和电压配置，用户可在BIOS中一键启用。

   • EPP：NVIDIA提出的增强性能配置（Enhanced Performance Profiles），优化DDR2内存的供电和命令时序。

3. DDR5的革新：引入多区块结构，支持动态调整参数（如温度传感器数据），并兼容CXL（Compute Express Link）等新兴技术。

---

SPD的优化与风险

1. 手动调整：用户可通过工具（如Thaiphoon Burner）刷新SPD，修改时序参数以提升性能，但需确保内存颗粒兼容性，否则可能导致系统不稳定。

2. 厂商策略：部分厂商为兼容性设置保守参数，通过刷新SPD可解锁隐藏性能，但需谨慎操作。

---

总结

SPD作为内存模块的“身份证”和“说明书”，通过标准化接口与自动化配置，极大简化了系统对内存的管理。随着DDR5和CXL技术的发展，SPD的扩展性与灵活性将进一步提升，成为高性能计算与异构系统中不可或缺的组件。未来，SPD或将在内存健康监控、动态调频等领域发挥更大作用14。

通过理解SPD的底层机制，用户不仅能优化系统性能，还能深入掌握内存技术的演进脉络。如需进一步探索SPD的字节级定义，可参考JEDEC标准文档（如JESD400-5）1。
