全面解析内存模块类型：UDIMM、RDIMM、SODIMM及其他内存技术对比

引言：

        在计算机硬件领域，内存模块的选型直接影响系统性能和稳定性。从消费级台式机到企业级服务器，不同的内存技术（如UDIMM、RDIMM、SODIMM）扮演着关键角色。本文将深入解析主流内存类型的技术特点、应用场景及最新发展趋势。

---

一、内存模块核心概念：

1.1 DIMM的定义

        DIMM（Dual In-line Memory Module） 是双列直插式内存模块的统称，采用64位数据通道，取代了早期的SIMM（单列）设计。现代DIMM根据功能、尺寸和用途分为多个子类。

 1.2 关键指标解析

• Unbuffered vs Registered：缓冲机制对信号完整性的影响

• ECC（Error Correction Code）：纠错能力与数据可靠性

• Rank与Channel：内存通道利用率优化

• JEDEC标准：行业规范对兼容性的约束

---

二、主流内存类型深度剖析：

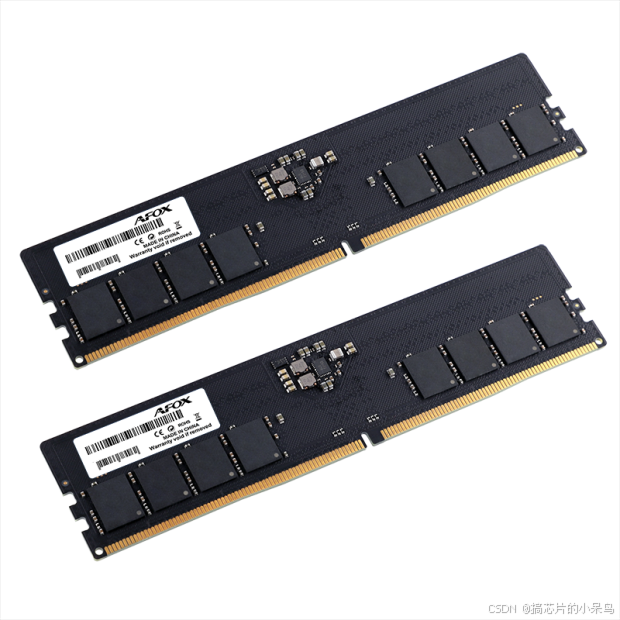

2.1 UDIMM（Unbuffered DIMM）

• 技术特点

  • 无寄存器或缓冲器

  • 直接连接内存控制器

  • 最高支持DDR5-6400规格

• 优势

  • 低延迟（通常比RDIMM低1-2个时钟周期）

  • 成本优势（比RDIMM便宜约15-30%）

• 局限

  • 单通道最多支持2个模块（受电气负载限制）

  • 不支持高级纠错功能

• 典型应用
  消费级PC、工作站（如Intel Core i9平台）

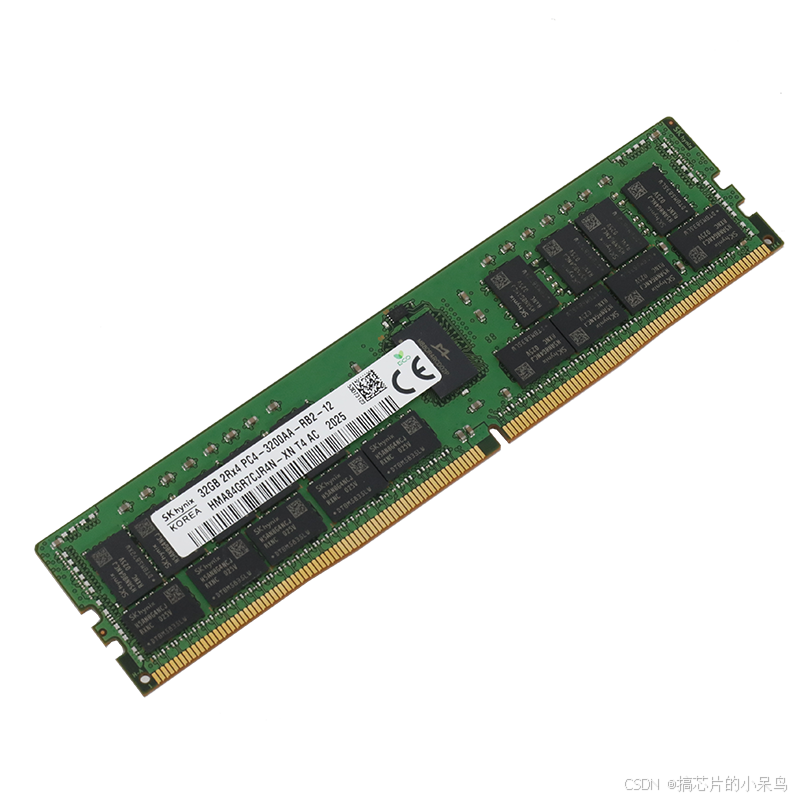

 2.2 RDIMM（Registered DIMM）



• 核心技术

  • 地址/控制信号通过寄存器缓冲

  • 支持Multi-Rank配置（4-rank设计）

• 性能参数

  • 延迟增加约1个时钟周期

  • 支持单通道4DIMM配置（DDR4标准）

• 应用场景
  企业级服务器（如Dell PowerEdge系列）、虚拟化主机

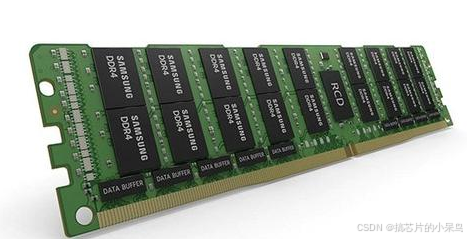

2.3 LRDIMM（Load Reduced DIMM）



• 创新设计

  • 采用iMB（Isolation Memory Buffer）芯片

  • 数据/地址线全缓冲

• 技术优势

  • 内存容量可扩展至普通RDIMM的3倍

  • 支持单条256GB（DDR4）至2TB（DDR5）容量

• 典型配置
  SAP HANA内存数据库服务器、AI训练平台

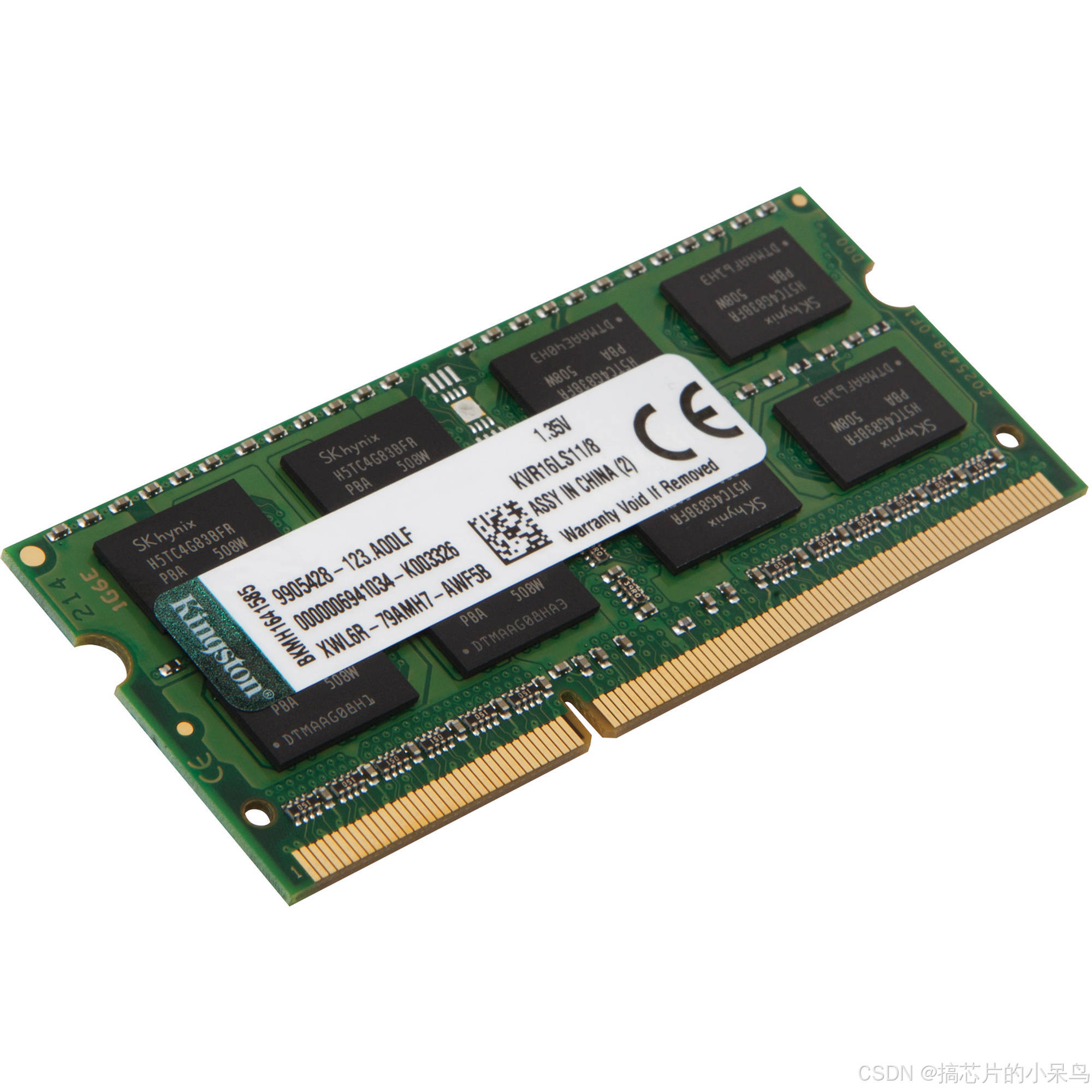

2.4 SODIMM（Small Outline DIMM）



• 物理规格

  • 尺寸：67.6mm x 30mm（DDR4）

  • 引脚数：260pin（DDR4）→ 262pin（DDR5）

• 技术演进

  • DDR5 SODIMM支持单条64GB容量

  • 电压从1.2V（DDR4）降至1.1V（DDR5）

• 特殊变种

  • CAMM（Compression Attached Memory Module）：戴尔Precision 7670首创的可压缩连接设计

---

三、其他专业内存类型：

3.1 NVDIMM（非易失性内存）



• 技术融合

  • DRAM + NAND闪存 + 超级电容

  • 数据持久化速度比SSD快1000倍

• 应用领域
  金融交易系统、工业自动化控制

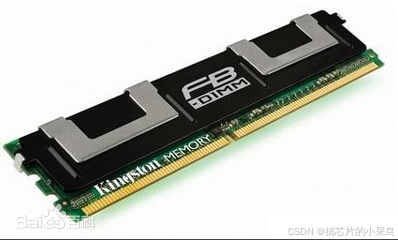

3.2 FBDIMM（全缓冲内存）



• 历史定位
  DDR2时代服务器解决方案（2006-2010）

• 淘汰原因
  高功耗（平均15W/模块）、高延迟

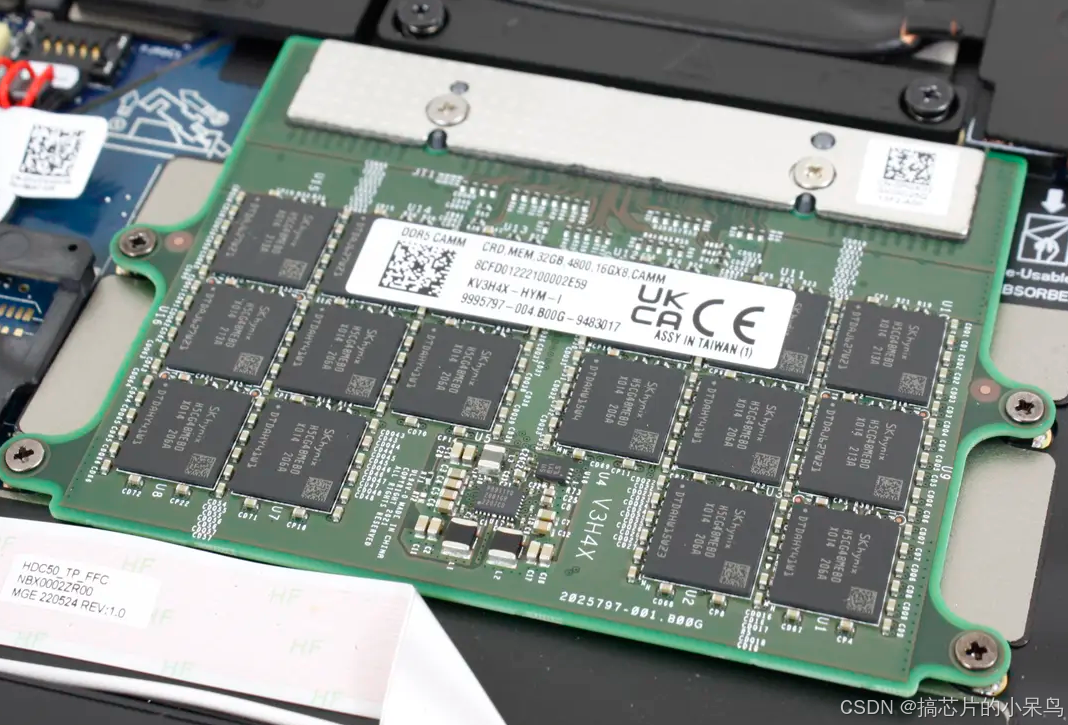

3.3 CAMM（压缩连接内存模组）



• 创新突破

  • 取代传统SODIMM插槽

  • 支持单模块128GB DDR5

  • 厚度减少57%（对比四通道SODIMM配置）

---

四、多维对比分析

参数	UDIMM	RDIMM	LRDIMM	SODIMM
典型容量	8-32GB	16-128GB	64-256GB	4-64GB
ECC支持	可选	标配	标配	可选
延迟	最低	+1 cycle	+2 cycles	同UDIMM
最大通道负载	2 DIMM	4 DIMM	8 DIMM	2 DIMM
功耗（DDR4）	3-5W	4-7W	6-10W	2-4W
价格指数	1.0x	1.3x	2.5x	1.2x

---

五、选型指南与实践建议

5.1 消费级场景

• 游戏PC：UDIMM DDR5 6000MHz CL36

• 超极本：LPDDR5X SODIMM

5.2 企业级场景

• 虚拟化主机：RDIMM 256GB DDR5 4800MHz

• 内存数据库：LRDIMM 512GB + NVDIMM备份

5.3 特殊需求

• 工控系统：宽温SODIMM（-40°C至85°C）

• 边缘计算：CAMM模块化设计

---

六、行业前沿动态

1. DDR5 LRDIMM：JEDEC标准支持单条4TB容量

2. CXL内存扩展：打破传统DIMM拓扑限制

3. HBM异构集成：2.5D封装技术革新

---

结语

        理解内存模块的技术差异是优化系统架构的关键。随着DDR5和CXL等新技术的普及，内存子系统正从"被动存储"向"主动计算单元"演进。建议工程师根据工作负载特征选择适配方案，并在成本与可靠性之间取得最佳平衡。
