3D游戏编程与设计4——游戏对象与图形基础

1. 基本操作演练【建议做】

(1)下载 Fantasy Skybox FREE,构建自己的游戏场景

i.下载

  要下载导入Fantasy Skybox FREE,要实行如下步骤:

  • 首先要打开Unity资源商店购买资源,当然Fantasy Skybox FREE资源是免费购买的,具体进入资源商店的方式有两种:
      a. 直接在Unity工作界面中打开资源商店视图(菜单栏Windows->Assets Store,或者直接按Ctrl+9)
      b. 打开浏览器,进入Unity资源商店官网(https://assetstore.unity.com),登录账户。
  • 进入资源商店后,在搜索栏中输入Fanta Skybox FREE;
  • 点击进入详情后点击“添加至我的资源”
  • 在自己的Unity工作界面中进入Package Manager界面,找到我们刚才添加的资源:
      a. 如果第一次使用的话需要将其从网络上下载下来
      b. 之后在不同项目中只需要点击Import,根据需要选择想要导入的资源即可(本示例中我们选择下载该资源包中的所有内容)。
资源商店

添加资源

下载并导入资源

勾选资源导入结果

ii.构建游戏场景

  下载完资源包后,我们即可利用我们下载的资源包构建游戏场景。

  1. 创建Skybox
     a.在Assets窗口右键创建新的Material,将其重命名为MySky;
     b.在Inspector视图窗口中更改Shader类型为Skybox/Panoramic;
     c.更改Spherical(HDR)的贴图:点击右侧的方框,在弹出的窗口中选择自己想要的贴图。
     d.最后将修改好的天空盒拖入视图,即可加载。

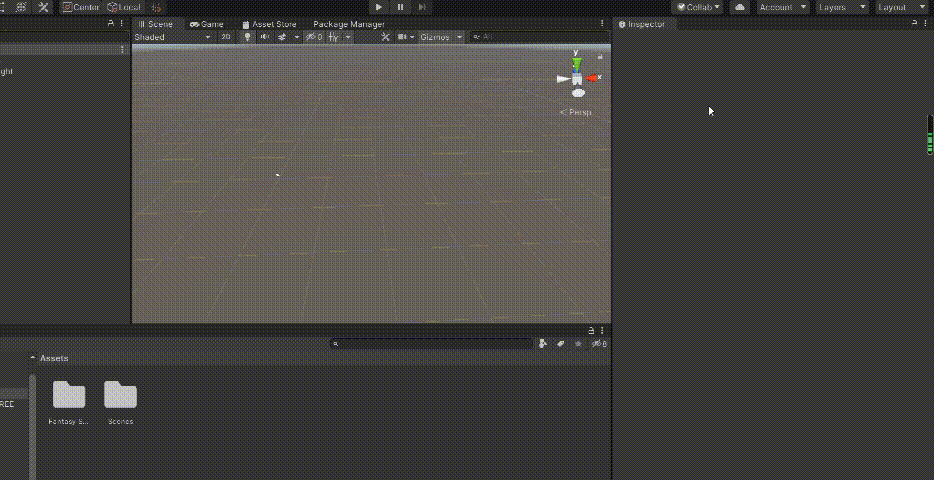

创建天空盒
  1. 创建地形Terrain
    创建完天空盒后我们可以开始建立地形,具体操作方法为:
    a. 在Hierarchy窗口右键新建3D Object/Terrain,在Inspector窗口中调整它的位置及形状属性。
    b. 在Inspector窗口中的Terrain组件中有5个选项,我们首先点击第2个(Paint Terrain)选项,使用Paint Terrain的Raise or Lower Terrain/Paint Holes/Set Height/Smooth Height这几种功能更改地形,初步效果如下:
    c. 然后继续使用Paint Terrain的Paint Texture功能为整个地形添加底层的贴图。我们点击Edit Terrain Layers->Create Layer,从弹开的窗口中选择Texture_Grass_Diffuse添加草皮贴图,第一个添加的层默认会填充整个地图,后续添加的则需要用画刷手动图画。
地形初步

d. 最后选择Terrain组件中的第4个选项(Paint Details),类似Paint Texture点击Edit Details->Add Grass Texture,点击Detail Texture,在弹开的窗口中选择草的贴图,然后在地图上用画刷添加草(注意草可能要靠很近才会渲染出来,太远可能看不到)

添加细节

(2)写一个简单的总结,总结游戏对象的使用

  在Unity3D中有多种基本的游戏对象,比如Camera、Light、3D Object(如Cube、Sphere、Cylinder等)、Audio、Video、空对象等。
  这些游戏对象可以直接在Hierarchy视图中右键点击创建,创建完后我们可以在Inspector视图中修改它们的属性,也可以为它们添加像碰撞器、刚体等组件添加效果。
  同时,这些对象本身都有着各自固有的组件,可帮助我们实现一些特殊的功能:

  • Camera: 摄像头,可以帮我们从某个角度观察场景;
  • Light:可为场景添加平行光、点光源等光影效果,使物体渲染效果更好
  • 空对象:只有基本的Transform组件,通常用来附加脚本组件实现脚本控制
  • 3D Object:具有常见的几何形状,是常用的几何实体。

2. 编程实践——牧师与魔鬼 动作分离版

设计一个裁判类,当游戏达到结束条件时,通知场景控制器游戏结束

  上次牧师与魔鬼普通版:传送门
  本次实验其实是对上次编程实践中内容的修改,并未涉及到UI的改动,因此执行gif是一样的,如下:
  i.游戏成功:

  ii.游戏失败:

  gitee仓库的源代码链接

(1) 动作分离

  在本章中,我们学习了动作管理器的设计,将动作从游戏场景中分离出来,而我们上次设计中游戏对象的动作就是对象的移动,具体实现位于Move.cs和MoveController.cs文件中,仿照课堂上所学我们进行改名CCMoveToAction.cs和CCActionManager.cs文件并进行相应修改,除此之外我们还仿照课程所学添加了若干文件(其中前面4个的代码内容直接照课堂所讲编写),具体各文件代码如下:

a.SSAction.cs

  此文件内容直接照课堂上所讲内容进行编写,它的主要作用是作为所有动作的基类,SSAction继承自ScriptableObject,是不需要绑定GameObject类型对象的可编程类,直接由Unity引擎场景管理。
  在该类中有若干属性,首先是bool类型的enable和destroy变量,分别用于指示该动作是否正在执行以及该动作是否应该被销毁。然后就是GameObject和Transform(通常是GameObject对应的transform组件),用于说明事件发生的对象。最后就是ISSActionCallback接口的实现,用于确定回调函数,实现游戏内的通信。
  具体代码如下:

using UnityEngine;

public class SSAction : ScriptableObject
{
    public bool enable = true;
    public bool destory = false;

    public GameObject gameobject { get; set; }
    public Transform transform { get; set; }
    public ISSActionCallback callback { get; set; }     // Use this to achieve message notification(out of the control of the actionManager)

    // Protected:Avoid users new abstract object
    protected SSAction() { }

    // Use this for initialize
    public virtual void Start(){
        throw new System.NotImplementedException();
    }

    // Updated is called once per frame
    public virtual void Update(){
        throw new System.NotImplementedException();
    }
}

b.SSActionManager.cs

  SSActionManager类将所有的动作都组合在一起,实现了动作的基本管理。

  • 该类声明了3个私有变量存储数据:
    • 首先是字典类型变量actions:用于为当前所有的动作添加数字引用标记,这样我们后面在用list存储待删除文件的时候就可以直接用对应数字记录,减少内存使用。
    • 然后是存储SSAction的List类型变量waitingAdd:是我们新添加的动作的集合。
    • 最后是存储int的List变量waitingDelete:存储着我们动作管理器集合中所有需要删除的动作的标号。
  • 在Update方法中,每次都先将waitingAdd中的对象加进字典中;然后遍历字典,将其中destroy属性为true的动作加入waitingDelete集合中,剩下的动作就继续更新;最后将waitingDelete中对应的动作执行回收。
  • 对于最后的public方法RunAction,它的作用在于将动作绑定游戏对象以及对应事件消息的接收方,然后将动作加进waitingAdd集合中。
using System.Collections.Generic;
using UnityEngine;

public class SSActionManager : MonoBehaviour
{
    private Dictionary<int, SSAction> actions = new Dictionary<int, SSAction>();
    private List<SSAction> waitingAdd = new List<SSAction>();
    private List<int> waitingDelete = new List<int>();

    // Update is called once per frame
    void Update()
    {
        foreach (SSAction ac in waitingAdd) actions[ac.GetInstanceID()] = ac;
        waitingAdd.Clear();

        // Update each action's status
        foreach (KeyValuePair<int, SSAction> kv in actions) {
            SSAction ac = kv.Value;
            if (ac.destory) {
                waitingDelete.Add(ac.GetInstanceID());
            } else {
                ac.Update();
            }
        }

        // Destory the item actions in the waitingDelete List
        foreach(int key in waitingDelete) {
            SSAction ac = actions[key];
            actions.Remove(key);
            Object.Destroy(ac);
        }
        waitingDelete.Clear();
    }

    public void RunAction(GameObject gameobject, SSAction action, ISSActionCallback manager) {
        action.gameobject = gameobject;
        action.transform = gameobject.transform;
        action.callback = manager;
        waitingAdd.Add(action);
        action.Start();
    }

    // Start is called before the first frame update
    protected void Start() { }
}

c.ISSActionCallback.cs

  该接口用于在动作完成时调用此接口发送消息给管理者,从而处理下一个动作,像我们后面的CCActionManager和CCSequenceAction这两个类都需要实现此接口,

public enum SSActionEventType : int { Started, Competeted }

public interface ISSActionCallback {
    void SSActionEvent(SSAction source,
            SSActionEventType events = SSActionEventType.Competeted,
            int intParam = 0,
            string strParam = null,
            object objectParam = null);
}

d.CCSequenceAction.cs

  该类是一个动作组合类,由于每次操作我们可能需要完成的动作不只一个(比如我们在移动人物的时候就需要移动两次),这时就需要将动作收集成一个动作序列。
  该类继承了SSAction类,在GetSSAction中创建了一组动作序列。另外本身还具有一个SSAction组成的List类型变量sequence,存储待执行的动作组合,在Update中会遍历整个sequence,按顺序执行动作。在动作序列执行开始时(即Start()函数),我们需要为序列中的每个动作添加对应执行的动作对象。
  该类还实现了ISSActionCallback接口,关于该接口中的SSActionEvent()方法,我们采用的实现方法是当该动作序列中的某个小动作完成后,它就需要通知该序列类,执行序列中下一个动作。另外要根据repeat属性决定后续操作:repeat值非零则说明需要重新遍历sequence中的动作,当前动作不销毁(destroy设为false);否则就设置销毁动作,并当遍历至sequence时结尾时减少repeat值重新遍历序列。

using System.Collections.Generic;
using UnityEngine;

public class CCSequenceAction : SSAction, ISSActionCallback
{
    public List<SSAction> sequence;
    public int repeat = -1;     // repeat forever
    public int start = 0;

    public static CCSequenceAction GetSSAction(int repeat, int start, List<SSAction> sequence)
    {
        CCSequenceAction action = ScriptableObject.CreateInstance<CCSequenceAction>();
        action.repeat = repeat;
        action.sequence = sequence;
        action.start = start;
        return action;
    }

    // Update is called once per frame
    public override void Update()
    {
        if (sequence.Count == 0) return;
        if (start < sequence.Count)
        {
            sequence[start].Update();
        }
    }

    public void SSActionEvent(SSAction source,
                              SSActionEventType events = SSActionEventType.Competeted,
                              int intParam = 0,
                              string strParam = null,
                              object objectParam = null)
    {
        source.destory = false;
        this.start++;
        if (this.start >= sequence.Count)
        {
            this.start = 0;
            if (repeat > 0) repeat--;
            if (repeat == 0)
            {
                this.destory = true;
                this.callback.SSActionEvent(this);
            }
        }
    }

    public override void Start()
    {
        foreach (SSAction action in sequence)
        {
            action.gameobject = this.gameobject;
            action.transform = this.transform;
            action.callback = this;
            action.Start();
        }
    }

    void OnDestroy() {
        //TODO: something
    }
}

e.CCMoveToAction.cs

  该类是原来普通版的Move.cs改动而来,主要实现的功能就是实现将对象以某个速度值往目标位置移动。由于只需要在Update中实现单个直线移动,而我们原来Move.cs中完成的是一个"折线"运动,因此我们需要简化移动逻辑的代码,具体的多次移动逻辑我们会移到后面的CCActionManager.cs。

using UnityEngine;

public class CCMoveToAction : SSAction
{
    public Vector3 target;
    public float speed;

    public static CCMoveToAction GetSSAction(Vector3 target, float speed)
    {
        CCMoveToAction action = ScriptableObject.CreateInstance<CCMoveToAction>();
        action.target = target;
        action.speed = speed;
        return action;
    }

    public override void Update()
    {
        // Check whether reach target
        if (this.gameobject == null || this.transform.localPosition == target)
        {
            this.destory = true;
            this.callback.SSActionEvent(this);
        }
        else
        {
            this.transform.localPosition = Vector3.MoveTowards(this.transform.localPosition, target, speed * Time.deltaTime);
        }
    }

    public override void Start() { }
}

f.CCActionManager.cs

  我们将原先MoveController和FirstSceneController中的MoveBoat()、MoveRole()的逻辑抽离出来形成该类。前面我们提到人物的移动需要是一个“折线”,因此应该是两个直线运动的组合;而船的移动只需要一次直线运动即可。另外要注意的是isMoving这个属性要保留,以保证一次只有一个对象能移动,具体在移动对象时设为true,回调时设为false。
  因此我们能够给出最后整个动作管理器的代码如下:

using System.Collections.Generic;
using UnityEngine;

public class CCActionManager : SSActionManager, ISSActionCallback
{
    public FirstSceneController sceneController;
    public CCMoveToAction boatMovement;
    public CCSequenceAction RoleMovement;
    private bool isMoving = false;

    public bool checkIsMoving() { return this.isMoving; }

    protected new void Start()
    {
        sceneController = (FirstSceneController)SSDirector.getInstance().currentSceneController;
        sceneController.actionManager = this;
        isMoving = false;
    }

    // MoveBoat
    public void MoveBoat(GameObject boat, Vector3 target, float speed)
    {
        if (isMoving) return;
        isMoving = true;
        boatMovement = CCMoveToAction.GetSSAction(target, speed);
        this.RunAction(boat, boatMovement, this);
    }

    public void MoveRole(GameObject role, Vector3 transit, Vector3 target, float speed)
    {
        if (isMoving) return;
        isMoving = true;
        SSAction action1 = CCMoveToAction.GetSSAction(transit, speed);
        SSAction action2 = CCMoveToAction.GetSSAction(target, speed);
        RoleMovement = CCSequenceAction.GetSSAction(0, 0, new List<SSAction> { action1, action2 });
        this.RunAction(role, RoleMovement, this);
    }

    public void SSActionEvent(SSAction source,
        SSActionEventType events = SSActionEventType.Competeted,
        int intParam = 0,
        string strParam = null,
        object objectParam = null)
    {
        isMoving = false;
    }
}

(2) 裁判类

  裁判类的逻辑其实很简单,就是将之前原本FirstSceneController中的Check()逻辑抽出来形成新的类,具体代码如下:

using UnityEngine;

public class JudgeController : MonoBehaviour
{
    CoastModel leftCoast;
    CoastModel rightCoast;
    BoatModel boatModel;

    public FirstSceneController sceneController;

    public void Start()
    {
        sceneController = (FirstSceneController)SSDirector.getInstance().currentSceneController;
    }

    public void Update()
    {
        leftCoast = sceneController.leftCoast.GetCoastModel();
        rightCoast = sceneController.rightCoast.GetCoastModel();
        boatModel = sceneController.boatController.GetBoatModel();
        if (!sceneController.isRunning) return;
        if (sceneController.time <= 0)
        {
            sceneController.callBack("YOU LOSE", false);
            return;
        }

        this.gameObject.GetComponent<UserGUI>().statusMessage = "";
        // Game Success
        if (leftCoast.priestNum == 3 && leftCoast.devilNum == 3) { sceneController.callBack("YOU WIN", false); }
        else
        {
            int leftPriestCnt, leftDevilCnt, rightPriestCnt, rightDevilCnt;
            // Role Number calculate
            leftPriestCnt = leftCoast.priestNum;
            leftDevilCnt = leftCoast.devilNum;
            if (!boatModel.isRight)
            {
                leftPriestCnt += boatModel.priestNum;
                leftDevilCnt += boatModel.devilNum;
            }
            rightPriestCnt = 3 - leftPriestCnt;
            rightDevilCnt = 3 - leftDevilCnt;

            // Game Fail Check
            if ((leftDevilCnt > leftPriestCnt && leftPriestCnt != 0) ||
                (rightDevilCnt > rightPriestCnt && rightPriestCnt != 0))
            {
                sceneController.callBack("YOU LOSE", false);
            }
        }
    }
}

(3) 场记修改——FirstSceneController.cs

  由于前面我们单独整理出了一个CCActionManager用于管理动作,还将Check()的逻辑抽出来单独作为裁判类,因此我们场记的管理内容也需要进行修改,需要加上裁判类和CCActionManager的控制,最后修改后代码如下:

using UnityEngine;

public class FirstSceneController : MonoBehaviour, ISceneController, IUserAction
{
    public CCActionManager actionManager;
    public CoastController leftCoast, rightCoast;
    public BoatController boatController;
    private RoleController[] roleControllers;
    private RiverModel riverModel;

    // Status
    public bool isRunning;
    public float time;
    private float speed = 5;

    // the first scripts
    void Awake()
    {
        SSDirector director = SSDirector.getInstance();
        director.currentSceneController = this;
        LoadResources();
        this.gameObject.AddComponent<UserGUI>();
        this.gameObject.AddComponent<JudgeController>();
        this.gameObject.AddComponent<CCActionManager>();
    }

    void Update()
    {
        if (isRunning)
        {
            time -= Time.deltaTime;
            this.gameObject.GetComponent<UserGUI>().time = (int)time;
        }
    }

    // Use for JudgeController CallBack and display message in GUI
    public void callBack(string message, bool isRunning)
    {
        this.gameObject.GetComponent<UserGUI>().time = (time > 0) ? (int)time : 0;
        this.gameObject.GetComponent<UserGUI>().statusMessage = message;
        this.isRunning = isRunning;
    }

    // loading resources for the first scence
    public void LoadResources()
    {
        // Create Coast
        leftCoast = new CoastController();
        rightCoast = new CoastController();
        leftCoast.CreateCoast("leftCoast", Position.leftCoast);
        rightCoast.CreateCoast("rightCoast", Position.rightCoast);

        // Create River
        riverModel = new RiverModel(Position.river);

        // Create Boat
        boatController = new BoatController();
        boatController.CreateBoat(Position.rightBoat);

        // Create Roles
        roleControllers = new RoleController[6];
        for (int i = 0; i < 6; ++i)
        {
            roleControllers[i] = new RoleController();
            roleControllers[i].CreateRole(Position.coastRole[i], i < 3, i);
        }

        // Add roles to rightCoast
        for (int i = 0; i < 6; ++i)
        {
            roleControllers[i].GetRoleModel().role.transform.localPosition = rightCoast.AddRole(roleControllers[i].GetRoleModel());
        }

        isRunning = true;
        time = 60;
    }

    public void Pause()
    {
        isRunning = !isRunning;
    }

    public void Restart()
    {
        // Create Coast
        leftCoast.CreateCoast("leftCoast", Position.leftCoast);
        rightCoast.CreateCoast("rightCoast", Position.rightCoast);

        // Create Boat
        boatController.CreateBoat(Position.rightBoat);
        // Create Roles
        for (int i = 0; i < 6; ++i)
        {
            roleControllers[i].CreateRole(Position.coastRole[i], i < 3, i);
            roleControllers[i].GetRoleModel().role.transform.position =
                rightCoast.AddRole(roleControllers[i].GetRoleModel());
            // Add roles to rightCoast
            roleControllers[i].GetRoleModel().role.transform.localPosition = rightCoast.AddRole(roleControllers[i].GetRoleModel());
        }

        isRunning = true;
        time = 60;
    }

    // MoveBoat
    public void MoveBoat()
    {
        if (!isRunning || actionManager.checkIsMoving()) return;
        Vector3 target = boatController.GetBoatModel().isRight ? Position.leftBoat : Position.rightBoat;
        actionManager.MoveBoat(boatController.GetBoatModel().boat, target, speed);

        // Change the status of the boat and roles
        boatController.GetBoatModel().isRight = !boatController.GetBoatModel().isRight;
    }

    public void MoveRole(RoleModel roleModel)
    {
        Vector3 target;
        if (!isRunning || actionManager.checkIsMoving()) return;
        if (roleModel.isInBoat)
        {
            // Boat to Coast
            if (boatController.GetBoatModel().isRight)
                target = rightCoast.AddRole(roleModel);
            else
                target = leftCoast.AddRole(roleModel);

            // Transit position
            Vector3 transitPos;
            if (roleModel.role.transform.localPosition.y > target.y)
                transitPos = new Vector3(target.x, roleModel.role.transform.localPosition.y, target.z);
            else
                transitPos = new Vector3(roleModel.role.transform.localPosition.x, target.y, roleModel.role.transform.localPosition.z);

            actionManager.MoveRole(roleModel.role, transitPos, target, speed);
            roleModel.isRight = boatController.GetBoatModel().isRight;
            boatController.RemoveRole(roleModel);
        }
        else
        {
            // Coast to Boat
            if (boatController.GetBoatModel().isRight == roleModel.isRight)
            {
                if (roleModel.isRight) rightCoast.RemoveRole(roleModel);
                else leftCoast.RemoveRole(roleModel);

                target = boatController.AddRole(roleModel);
                // Transit position
                Vector3 transitPos;
                if (roleModel.role.transform.localPosition.y > target.y)
                    transitPos = new Vector3(target.x, roleModel.role.transform.localPosition.y, target.z);
                else
                    transitPos = new Vector3(roleModel.role.transform.localPosition.x, target.y, roleModel.role.transform.localPosition.z);

                actionManager.MoveRole(roleModel.role, transitPos, target, speed);
            }
        }
    }
}

3. 心得

  这次实验其实整体上来说比较简单,任务一的下载天空盒和构建任务场景我们在课上已经做过,所以其实比较容易;而编程实践中其实就是将之前做过的Move给更加细致化,另外将裁判类单独移出来,这些其实也都比较容易,而且大部分要添加的代码课堂讲义中也都有贴出图片,因此作业也还是比较轻松的。

4. 声明

本博客在CSDN个人博客中同步更新。

©️2020 CSDN 皮肤主题: 深蓝海洋 设计师:CSDN官方博客 返回首页
