PCI Express学习篇---物理层LTSSM(三) Recovery.Equalization详解

声明：此文章为原创，转载请注明 转自https://blog.csdn.net/weixin_48180416/article/details/116564143

Link EQ的过程是首次进入8GT/s及以上的速率时进行的。EQ主要包含四个阶段：Phase0, Phase1, Phase2, Phase3.

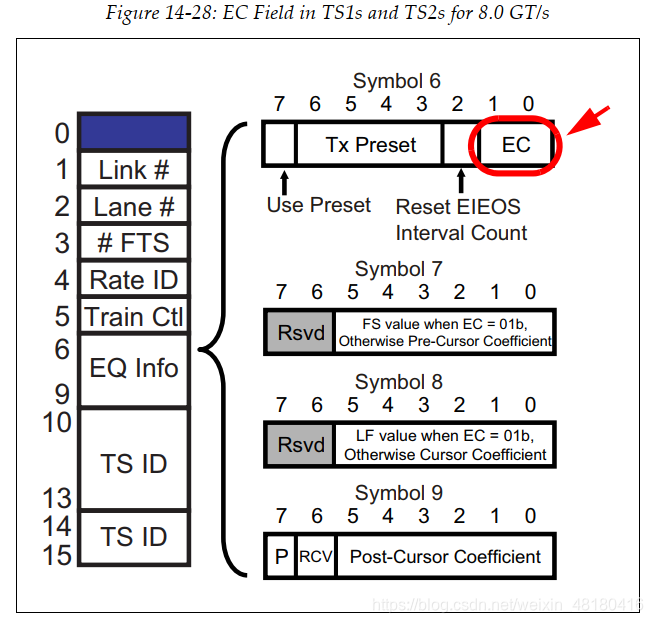

在TS1和TS2的格式中包含EC字段，0--Phase0, 1--Phase1, 2--Phase2, 3--Phase3

下面介绍EQ过程的LTSSM状态机的跳转及TS交互

---

当Link Training到2.5GT/s, L0状态后，硬件自动发起Speed Change到8GT/s（或者从8GT/s速率Speed Change到16GT/s），与之前介绍的Speed Change到5GT/s不同的是多了EQ的过程。

状态机从L0->RcvrLock->RcvrCfg->Speed->RcvrLock->Equalization->RcvrLock->RcvrCfg->Idle->L0

Equalization->RcvrLock是比5GT/s多出的部分
