CAN、CAN FD

1、概念
CAN 是 Controller Area Network 的缩写（以下称为 CAN），是 ISO 国际标准化的串行通信协议。在汽车和工业行业被广泛使用。
2、协议
CAN协议经过ISO标准化后有两个标准ISO11898标准和IS011519-2标准。其中ISO11898是针对通信速率为125Kbps~1Mbps的高速通信标准（闭环），而IS011519-2是针对通信速率为125Kbps以下的低速通信标准（开环）。

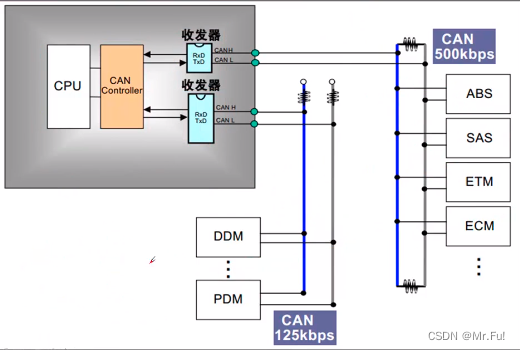

2.1CAN的组成：
CPU与控制器和收发器组成。这三个器件可分开也可以组合，例如CPU和控制器组合，外接一个收发器，也可以全部组合（组合指MCU内部集成）。
需要注意的是：如果MCU内部已经集成了CAN控制器，外接CAN收发器，那集成在MCU内部的CAN控制器出来的信号为TTL信号，也就是TXD和RXD，与CAN收发器连接，CAN 收发器将TTL信号转化为差分信号，在CAN总线上传输。
2.2CAN bus：
CAN总线按照OSP1189标准，最大长度40m，最大传输速率为1Mbsp，总线两端配置一个120欧的电阻，作为阻抗匹配，减少回波反照。

3、数据传输原理
由于CAN通讯使用的是差分信号进行通讯，所以CAN通讯属于半双工的方式进行通讯。所以只需要两根线即可，CAN_HIGH和CAN_LOW

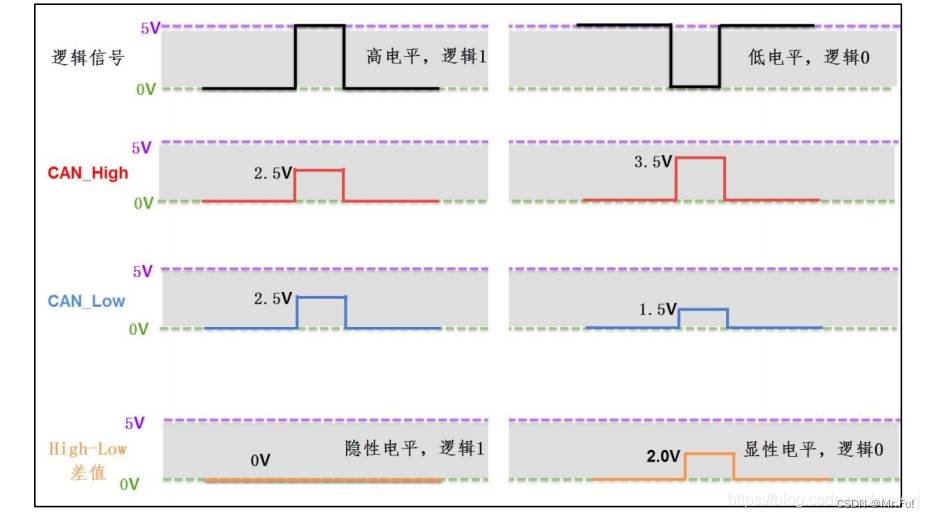

按照定义：

CAN_High - CAN_Low < 0.5V 时候为隐性的，逻辑信号表现为"逻辑1"，即高电平。

CAN_High - CAN_Low > 0.9V 时候为显性的，逻辑信号表现为"逻辑0"，即低电平。

在没有数据发送或者发送数据0时，两条线的电平一样都为2.5V，两条线的电压差小于0.5V；当发送数据1时，CAN_High电压升高，CAN_Low电压降低，两条线电压差大于0.9V时，认为数据为逻辑0； 所以CAN使用的是差分信号，差分信号稳定性更好，因为即使环境问题导致CAN_High电压发送变化，则CAN_L也会发送同等变化，两者做差即可抵消由于这个环境引起的变化。

隐性、显性之间存在天然的优先级特性：显性（逻辑0）的优先级比隐性（逻辑1）高；该优先级的特性，可以用来进行多主机的仲裁；
在总线上显性电平具有优先权，只要有一个节点输出显性电平，总线上即为显性电平。而隐形电平则具有包容的意味，只有所有的单元都输出隐性电平，总线上才为隐性电平（显性电平比隐性电平更强）

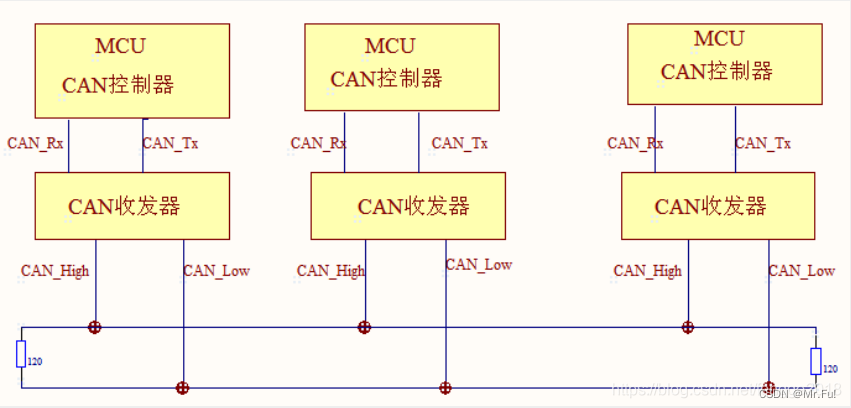

CAN收发器的作用：
CAN的收发器：CAN_Rx和CAN_Tx分别是从MCU中接出来的引脚，比如MCU要发送一个逻辑1，则只要将CAN_Tx设置为1，经过CAN收发器转换，CAN_High和CAN_Low 线上的电压均为 2.5v，即传到总线的电压差 Vh-Vl=0V，总线上的状态则就是逻辑1。同样，当CAN_High和CAN_Low 读取到 CAN总线电压分别3.5V和1.5V，即压差为2V，经过收发器转换，MCU则可通过CAN_Rx读取到信号0。
CAN通讯过程：
CAN空闲状态：
在CAN协议中，当总线上的上出现连续的11位隐性电平（两根线电压差小于0.5V），表示总线就处 于空闲状态。
每次发送数据前，节点都会监听总线的状态，如果总线状态为空闲时，它就会立即向总线上发送自己的数据，这个数据里不仅有数据，还有本身的ID信息或者其他的控制指令，应称为数据包(数据帧)，也叫做报文。当报文被传输到其它节点时，只要这些节点按格式去解读，就能还原出原始数据。

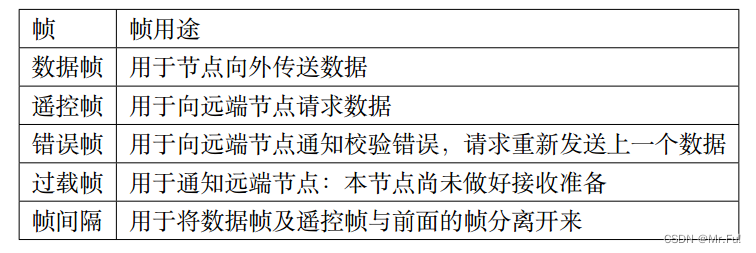

CAN报文的组成：

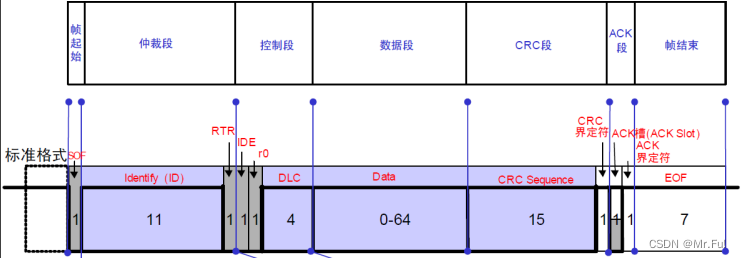

数据帧是在 CAN 通讯中最主要、最复杂的报文，它以一个显性位(逻辑 0)开始，以 7 个连续的隐性位(逻辑 1)结束。在它们之间，分为仲裁段、控制段、数据段、CRC 段和 ACK 段，以标准数据帧为例

CAN数据帧标准格式

域段	域段名	位宽:bit	描述
帧起始	SOF（Start Of Frame）	1	数据帧起始标志，固定为1bit显性（'b0）
仲裁段	Identify（ID）	11	本数据帧的 ID 信息， ID 信息的作用：① 如果同时有多个节点发送数据时，作为优先级依据（仲裁机制）；② 目标节点通过 ID 信息来接受数据（验收滤波技术）
RTR	Remote Transmission Request BIT	1	RTR标识是否是远程帧（0，数据帧；1，远程帧），在数据帧里这一位为显性('b0)
IDE	Identifier Extension Bit	1	IDE用于区分标准格式与扩展格式，在标准格式中 IDE 位为显性（‘b0），在扩展格式里 IDE 位为隐性（’b1）
R0	保留位	1	1bit保留位，固定为1’b0
DLC	data length	4	由 4 位组成，MSB 先行（高位先行），它的二进制编码用于表示本报文中的数据段含有多少个字节，DLC 段表示的数字为0到8，若接收方接收到 9~15 的时候并不认为是错误
数据段	data	0~64	据帧的核心内容，它由 0~8 个字节(0 ~ 64位)组成，MSB 先行
CRC段	CRC	15	段用于检查帧传输错误，发送方以一定的方法计算包括：帧起始、仲裁段、控制段、数据段；接收方以同样的算法计算 CRC 值并进行比较，如果不同则会向发送端反馈出错信息，重新发送；计算和出错处理一般由 CAN 控制器硬件完成或由软件控制最大重发数。
CRC界定符		1	CRC 界定符（用于分隔的位），为隐性位(1’b1)，主要作用是把CRC 校验码与后面的 ACK 段间隔起来
ACK 槽	ACK slot	1	在 ACK 槽位中，发送端发送的为隐性位，而接收端则在这一位中发送显性位以示应答；发送 ACK/返回 ACK这个过程使用到回读机制，即发送方先在 ACK 槽发送隐性位后，回读到的总线上的电平为显性0，发送方才知道它发送成功了，不用重发
ACK界定符		1	在 ACK 槽和帧结束之间由 ACK 界定符间隔开，为隐性位
帧结束	EOF	1	由发送端发送 7 个隐性位表示结束

当接收方接收到发给自己的数据时，会首先CRC校验，如果校验通过，则会向总线发生显性电平，发送方收到显性电平后，会
