一文讲清CAN和CANFD的区别

---

前言

作为汽车电子和工业控制领域的核心通信协议，CAN（控制器局域网）和CANFD（灵活数据速率CAN）将长期并存。本文将从技术原理、协议特性到应用场景，深度解析两者的核心差异。

---

一、基础概念对比

1. CAN总线（Controller Area Network）

由德国博世公司于1986年推出，采用双绞线差分信号传输，具有以下特点：
仲裁机制：
非破坏性逐位仲裁，优先级高的报文优先传输
数据帧长度：
最大8字节
传输速率：
最高1Mbps（典型应用500Kbps）
错误检测：
15位CRC校验+错误帧自动重传

2. CANFD（CAN with Flexible Data-Rate）

2015年由ISO 11898-1标准定义，在传统CAN基础上实现三大突破：
双速率模式：
仲裁段保持1Mbps，数据段提速至8Mbps
数据扩容：
单帧最大支持64字节
增强校验：
17/21位CRC算法+固定填充位

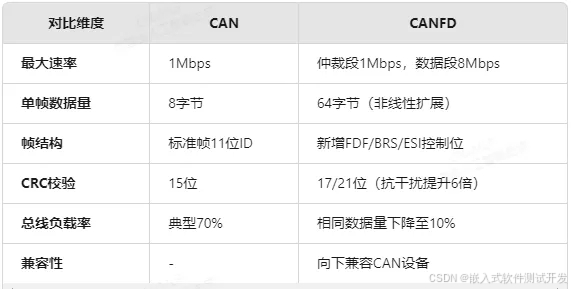

二、核心技术差异

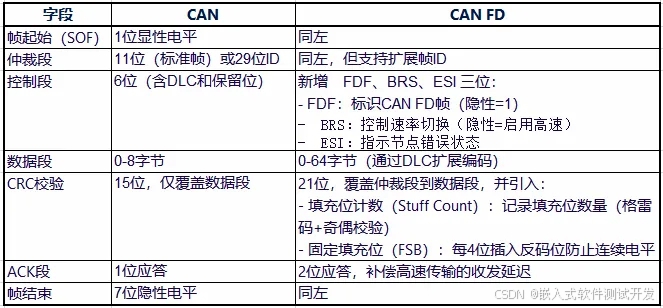

三、帧结构解析

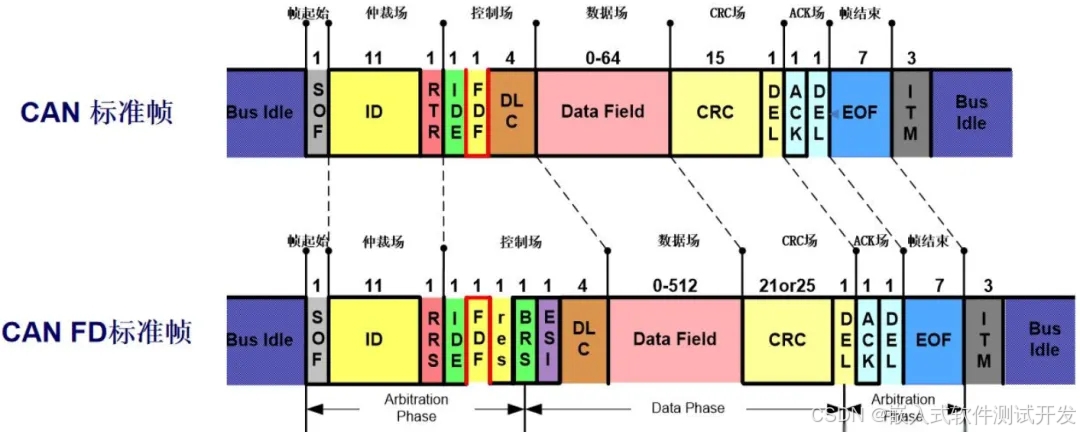

标准帧对比：

扩展帧对比：

1. 控制位升级

FDF位：
标识帧类型（显性=CAN，隐性=CANFD）
BRS位：
触发数据段速率切换（显性=恒定，隐性=加速）
ESI位：
显示节点错误状态（显性=主动错误，隐性=被动错误）
RRS位：
‌CAN FD取消了对远程帧的支持，取而代之的是使用远程请求替换位（RRS位）来替代传统的远程传输请求位（RTR位）‌

2. 数据段优化

CAN：
数据场固定为0-8字节，DLC（数据长度码）直接对应数据长度。
CAN FD：

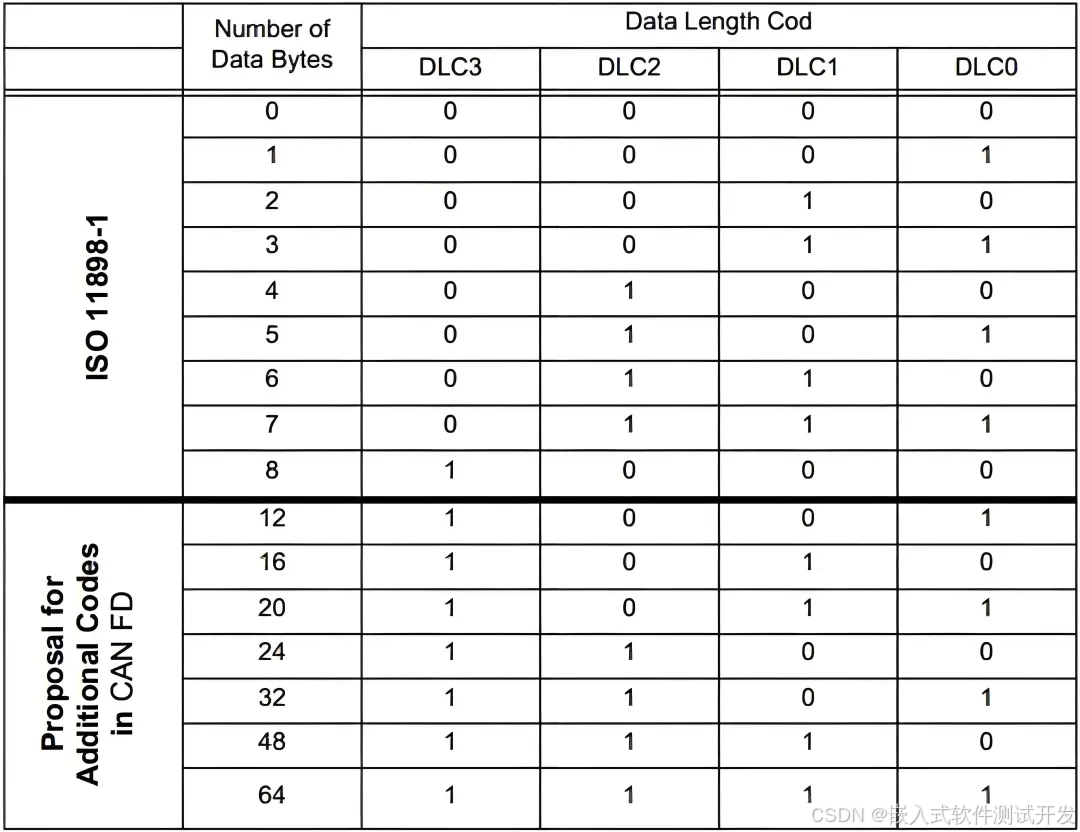

数据场扩展至0-64字节，DLC采用非线性编码（如DLC=12对应16字节，DLC=14对应64字节）。

3. CRC校验机制

CAN：
15位CRC，基于位填充前的数据计算，存在错误漏检风险。
CAN FD：
根据数据长度选择17位（≤16字节）或21位（＞16字节）CRC。CRC计算包含填充位，并引入固定填充位（FSB）和填充位计数机制，降低错误率。

4. 错误处理

CAN：
检测到CRC错误后，在ACK界定符后立即发送错误帧。
CAN FD：
延迟3个位时间发送错误帧，避免高速率下时序冲突。

四、典型应用场景

1. CAN的适用领域

适用于低数据量场景，如车身控制（车门/车窗/灯光）、底盘系统（ABS/ESP）、动力总成（发动机ECU）等。

2. CANFD的优势场景

用于高带宽需求场景（如ADAS、车载信息娱乐系统），支持更复杂的诊断（如UDS），缩短OTA升级时固件传输的时间（效率提升5-8倍）。

五、性能提升的意义

1. 带宽效率

CAN FD通过可变速率和扩展数据长度，总线负载率从传统CAN的70%降低至30%以下。

2. 可靠性增强

CRC校验覆盖填充位，固定填充位计数机制进一步减少错误漏检。

3. 灵活性

通过BRS和ESI实现动态速率切换与错误状态透明化，提升网络管理能力。

六、未来发展趋势

根据行业调研，2025年新上市车型中CANFD渗透率将超过60%。随着汽车电子向智能化、网联化发展，CAN FD逐渐成为新一代车载网络的核心协议，尤其在L3级以上自动驾驶系统中，其高带宽和低延迟优势愈发显著。
