CPU与外设传输数据的方式

目录

程序控制方式：

中断方式：

DMA方式：

---

CPU与外设传输数据共有三种方式：

1.程序控制方式

2.中断方式

3.DMA方式

程序控制方式：

程序控制方式可细分为无条件传送和查询式传送

（1）无条件传送：

无条件传送是一种最简单的程序控制传送方式。该种方式是由用户进程直接控制内存或CPU和外围设备之间的信息传送。这种方式控制者都是用户进程。当程序执行到输入输出指令时，CPU不需要了解端口的状态，直接进行数据的传送。该种方式的输入输出口电路很简单，如让数码管显示输出代码。

（2）查询传送方式

与无条件传送方式的不同点在于查询传送方式在执行输入输出操作之前，需要通过测试程序来对外部设备的状态进行检测，只有当选定的外设已经“准备就绪”后，才能够开始进行输入输出操作。

中断方式：

当外设准备好与CPU进行数据传输时，外设首先会通过中断引脚向CPU发出中断请求，CPU接收到中断请求后在一定的条件下暂停原来的程序执行中断服务处理程序，执行完毕之后再返回原来的程序继续执行。

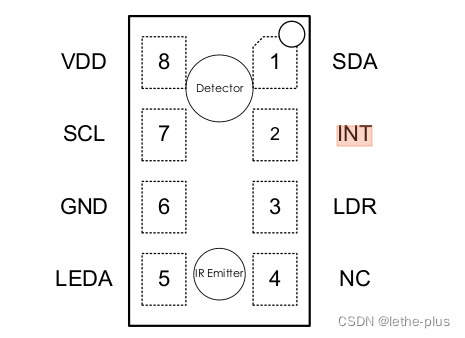

中断引脚如下图芯片的INT引脚：
