无人机动力系统测试台使用注意事项及软件下载

一、使用注意事项

LY-Micro-30KGF无人机动力测试系统工作时高速旋转的螺旋桨可能会对人身财产造成一定程度的伤害和破坏，因此在使用该系统时，请务必注意安全，因不遵循手册规定，造成的产品损坏或人身风险，本公司概不负责。

1. LY-Micro-30KGF无人机动力测试系统应放置在独立的空间内。进行动力测试前，应确保周围环境安全，测试期间，没有操作员的允许，其他人不允许进入，以免造成人身伤害。
2. 请按照动力系统测试台允许的量程内进行测试，不得超过测试台最大量程。
3. 严格按照手册使用测试设备，切勿违规操作，以免造成触电。
4. 切勿贴近或接触旋转中的电机或螺旋桨，避免被旋转中的螺旋桨割伤。
5. 使用前请检查螺旋桨和电机是否安装紧固以及转向是否正确。
6. 使用前请检查各零部件是否完好。如有部件老化或损坏，请更换新部件。
7. 操控员不得在饮酒、药物麻醉、头晕、乏力、恶心等其他身体状况不佳或精神状况不佳的情况下进行操作，以免造成伤害。
8. 软件发出报警时，应立即停止操作。

二、软件下载及安装

（一）软件运行环境

◎CPU：推荐使用2GHz及以上的标压CPU

◎内存：2G及以上

◎显卡：无要求

◎显示器：1366*768分辨率或以上（推荐1080P，显示比例为100%）

◎操作系统：Windows7及以上系统

◎软件运行框架：U盘中带有软件运行框架，用户自行安装

◎测试数据输出条件：Excel/WPS办公软件

（二）软件、运行框架及驱动安装

1.软件安装

LY-Micro-30KGF测试台配有专业的测试软件MET-V6，产品包装箱内配有U盘，用户打开U盘文件，如图4-2-1所示，文件中包含三个程序文件：MET-V6（软件程序）、软件运行框架驱动及串口驱动。请双击MET-V6运行安装程序。然后根据提示安装即可。

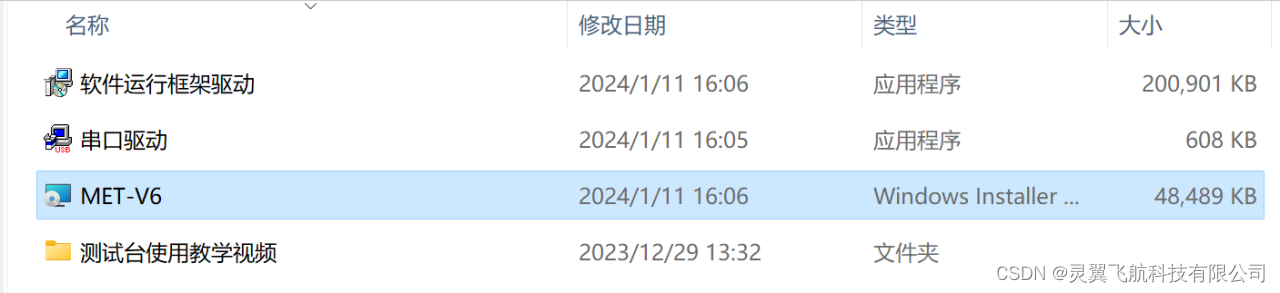

图 U盘安装程序

安装完成后，桌面上会新建 名为“MET-V6”和“DataAnalyzer”的快捷方式。软件连接设备后，用户可以实现对测试台油门控制、实时数据显示以及测试数据存储。软件内置有测试数据分析软件，用于测试台测试数据的辅助分析，包括图表趋势分析，油门均值分析，数据表格、图形化显示和处理等。

2.运行框架及驱动安装

依次安装U盘中软件运行框架及串口驱动，安装完成后，MET软件可连接设备，实现测试数据处理与加工。

*灵翼飞航提供的U盘安装包中配有软件运行框架驱动安装文件，用户可根据需求安装。用户第一次安装软件无法打开，请安装此安装包

3.软件提示“初始化写入失败”

1.软件提示“初始化写入失败”需要对安装目录进行授权设置，打开C盘-Program Files-LYFH。

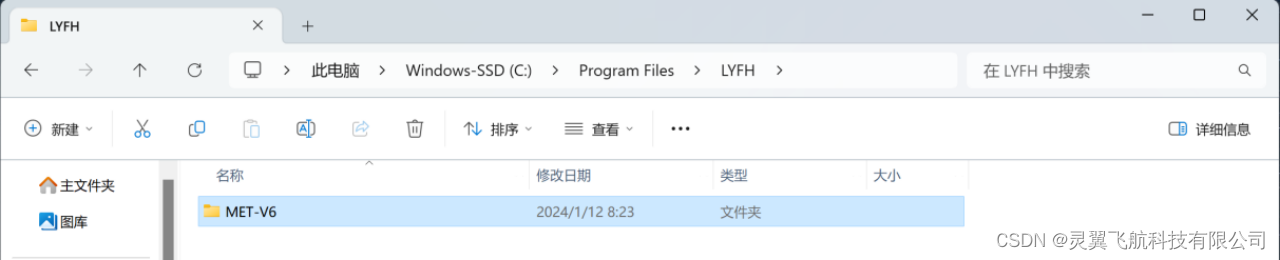

图 目录文件位置

2.右击MET-V6，点击属性，点击安全，进入编辑，点击红框中项目，勾选下方完全控制，应用即可，设置完成后，软件可正常使用。（注意红框中所有项目都需要点击，然后勾选完全控制）

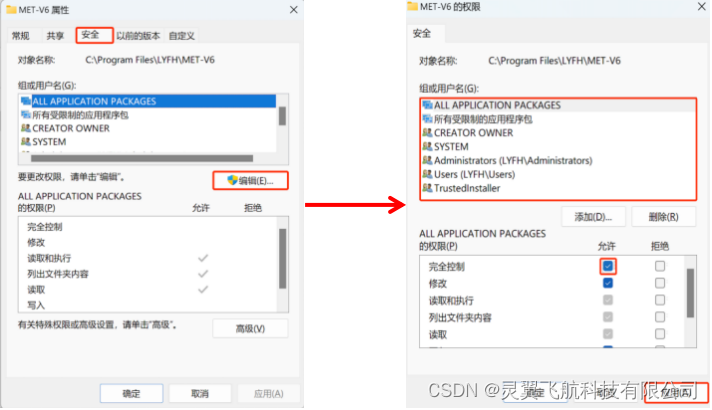

图 安全设置

4.软件窗口适配调整

软件窗口显示正常/舒适，需要将屏幕的分辨率设置为1920*1080，屏幕显示比率/缩放为100%，或者根据自己的使用习惯调整屏幕的分辨率及屏幕显示比率。
