电机拉力扭矩测试软件界面介绍

动力测试软件界面介绍

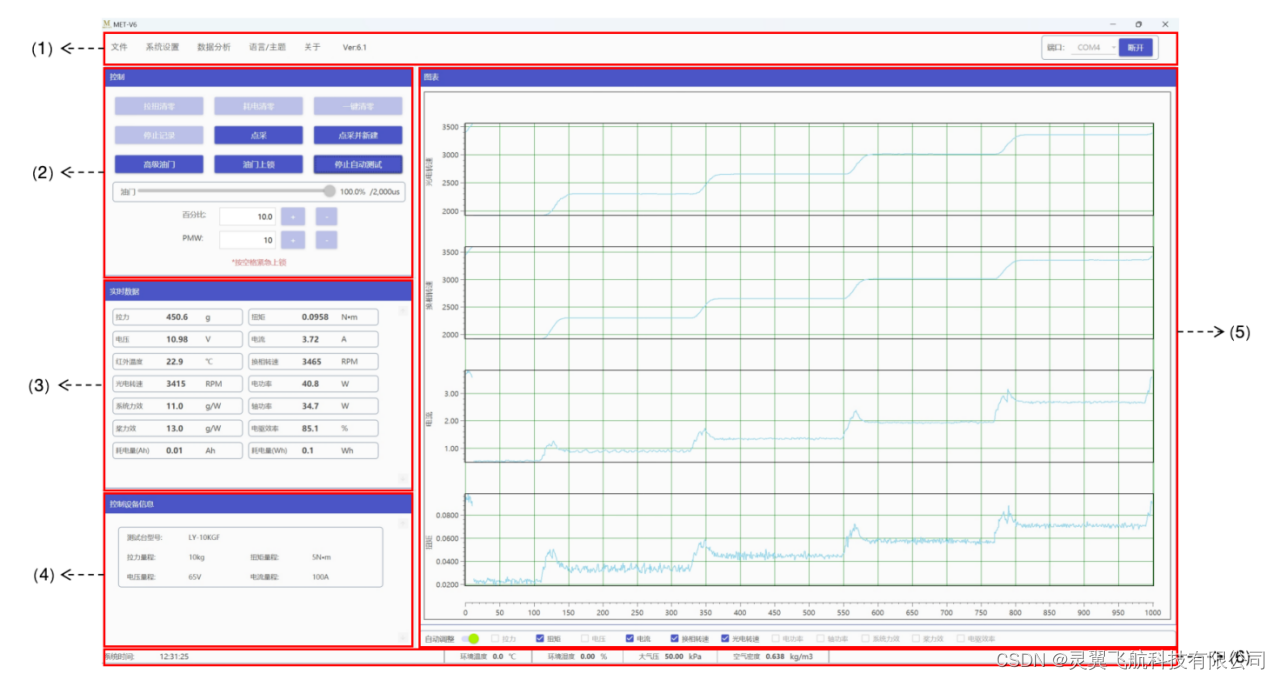

图 软件主界面示意图

（1）工具窗口            （2）控制窗口           （3）实时数据窗口

（4）设备信息窗口    （5）实时图表窗口   （6）环境参数显示窗口

1.工具窗口

工具窗口包含文件、系统设置、数据分析、语言/主题、关于、版本号、端口7个模块。可以实现数据查找、系统基本参数设置、数据分析等功能。

2.控制窗口

控制窗口包含拉扭清零、耗电清零、一键清零、开始记录、点采、点采并新建、高级油门、油门上锁、开始自动测试9个命令。

3.实时数据窗口

油门解锁后，拖动油门，实时数据窗口可以实现实时的数据变化。

4.设备信息窗口

设备信息窗口可以显示测试台型号、拉力量程、扭矩量程、电压量程、电流量程基本参数信息。

5.实时图表窗口

油门解锁后，拖动油门，可以实时显示拉力、扭矩、电压、电流、转速等数据曲线图，根据需求勾选下方数据框，可以实现图表显示（最多显示数据为4组）。

6.环境参数显示窗口

环境参数显示窗口可以显示环境温度、环境湿度、大气压、空气密度4个环境参数，同时显示下位机系统运行时间。
