嵌入式工程师必学（111）：示波器带宽和采样率

概述：

探头与示波器一起作为测量系统的一部分工作。精密测量从探头尖端开始。与示波器和被测设备 （DUT） 相匹配的正确探头不仅可以将信号干净地带到示波器，还可以放大和保留信号，以实现最大的信号完整性和测量精度。

带宽决定了示波器测量信号的基本能力。随着信号频率的增加，示波器准确显示信号的能力会下降。带宽规格表示示波器可以精确测量的频率范围。带宽是系统可以精确测量或通过而不会有明显衰减的频率范围，以 Hz 为单位。采样率是每秒采集的样本数，以 SPS 或 Hz 为单位。带宽确定可以精确测量的最高频率。采样率确定系统的分辨率或粒度。Nyquist-Shannon 采样定理将这两个参数关联起来。要准确重建信号，采样率应至少为信号带宽的两倍。

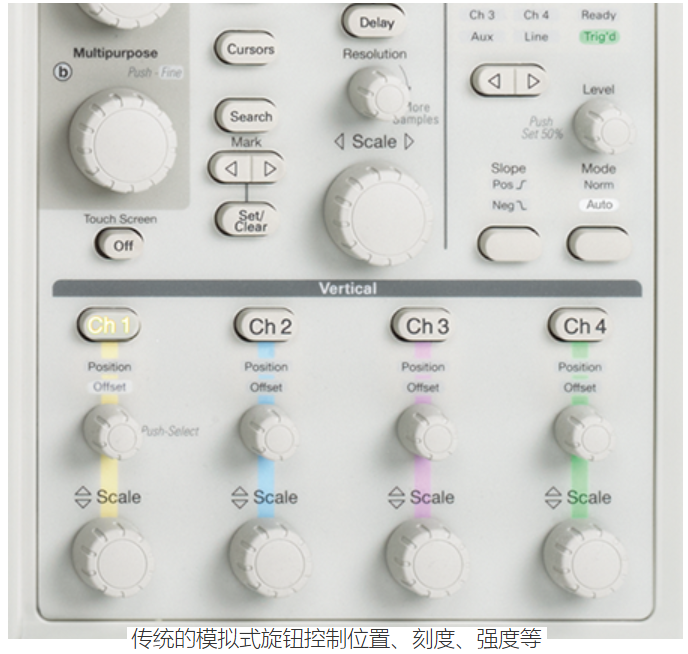

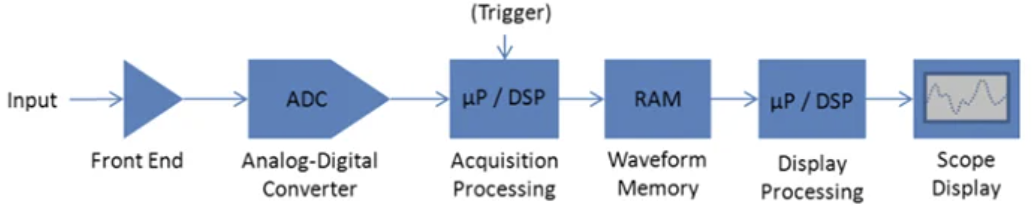

示波器简化框图：

数字示波器的两个重要规格：模拟带宽和采样率。模拟带宽决定了是否能够准确测量给定频率的信号。 模拟前端衰减/放大input输入信号，并充当 A/D 转换器 （ADC） 的砖墙滤波器。ADC 以固定采样速率 f 对调节后的输入进行采样s数字化的样本被传递到触发系统。触发系统的主要目的是提供稳定的波形显示。它决定在屏幕上显示哪些样
