关于Klayout软件中不同gds文件版图合并问题

使用Klayout软件绘制版图时，一般情况下只需一个gds文件即可，然而当遇到多人“拼版”的问题时，所有的版图如果用一个脚本文件绘制，不仅脚本量大，而且不易纠错。如果能够简单地复制、粘贴各个版图，这个问题将变得容易很多。

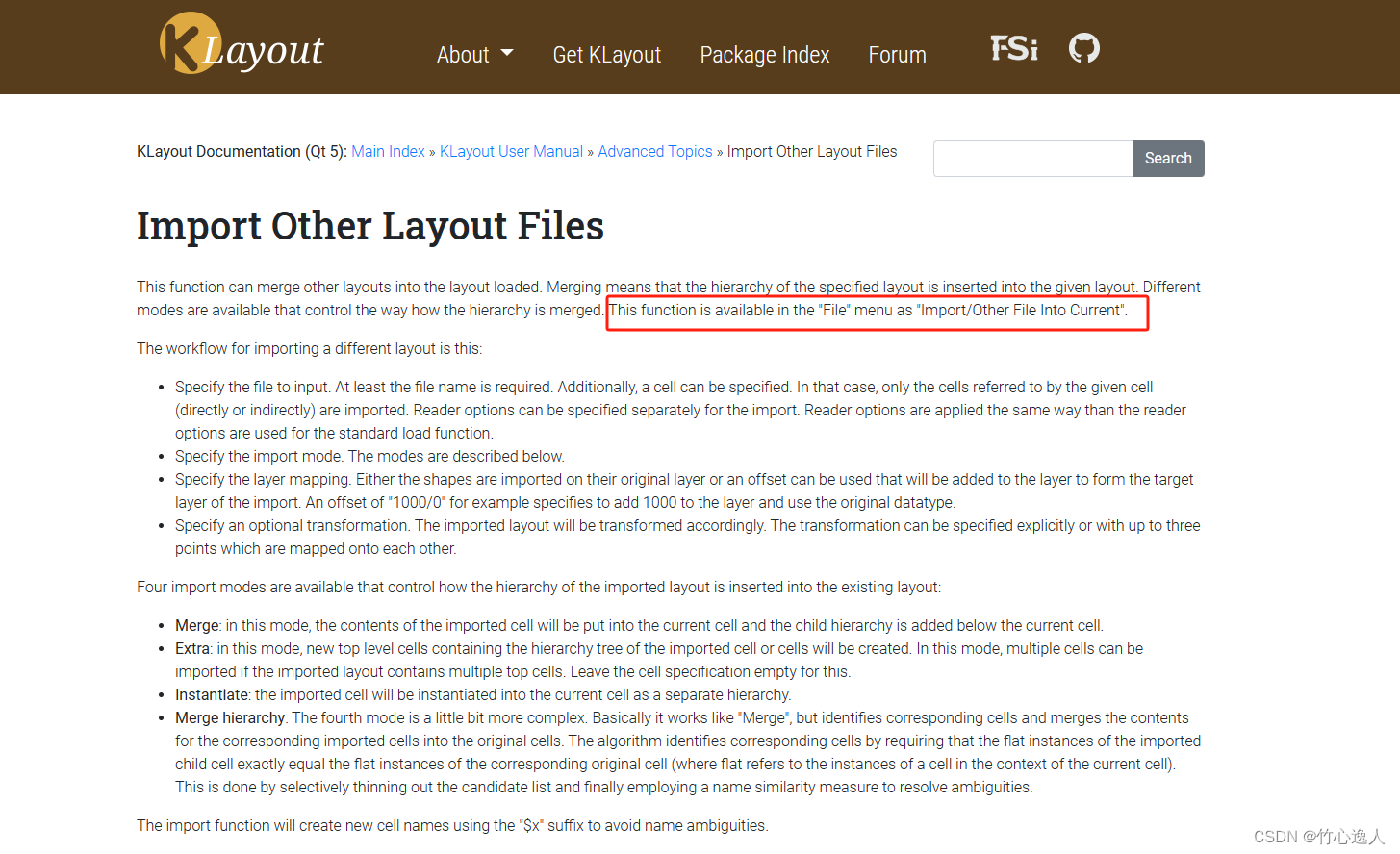

参考Klayout官方说明, Klayout软件合并不同的gds文件时操作如下图所示：

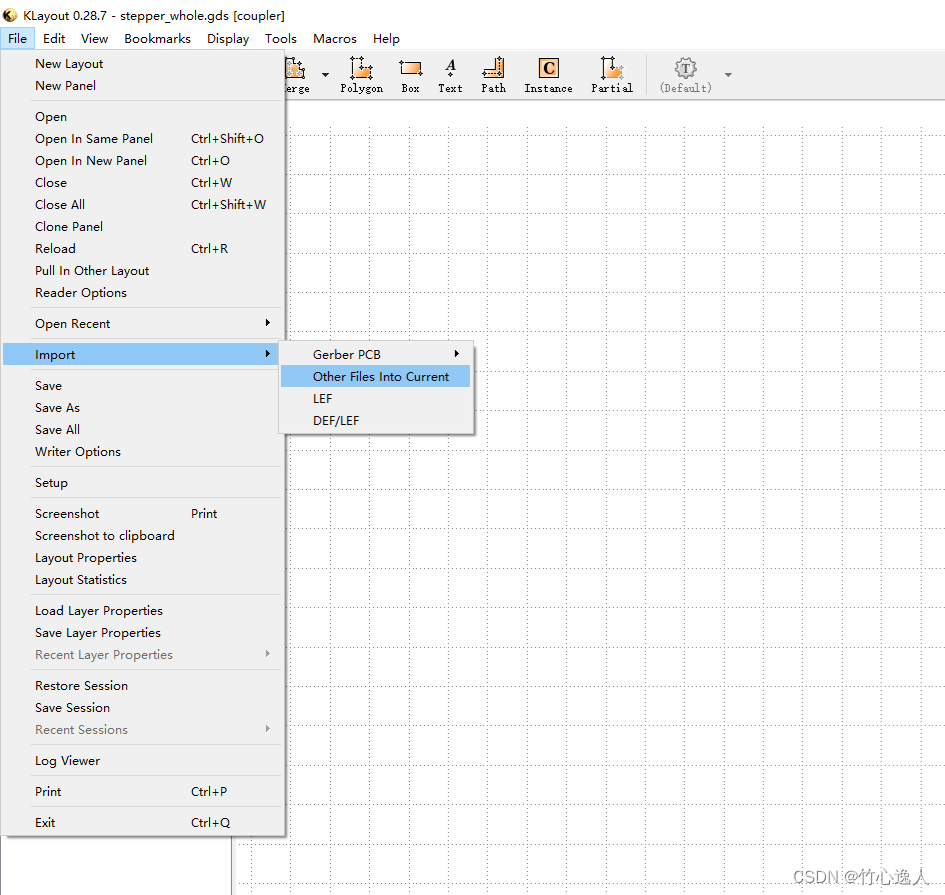

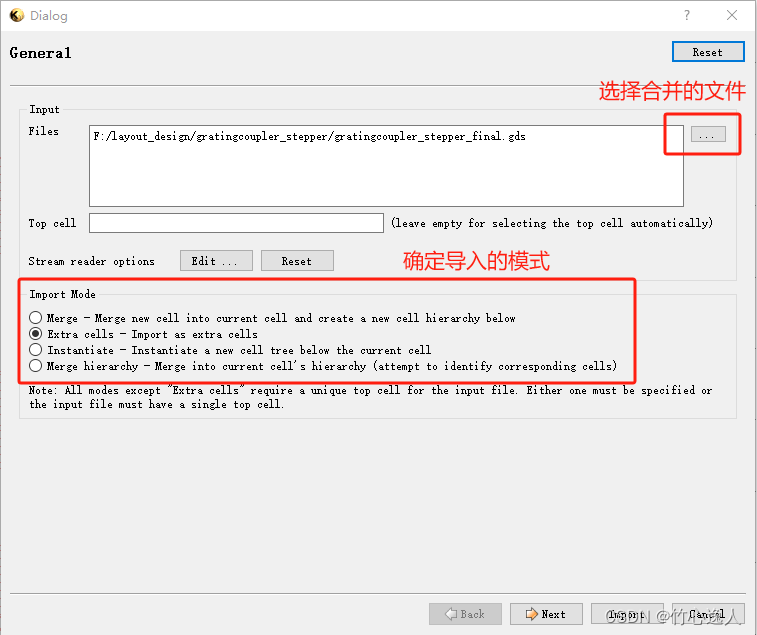

简单来说就是在菜单栏点击File–>Import–Other Files Into Current，而后选择合并的文件以及确定导入的模式，（常用的是Merge模式和Merge hierarchy模式，其中后者即使出现gds文件含有不同的layer时也可合并）如下图所示：

示例

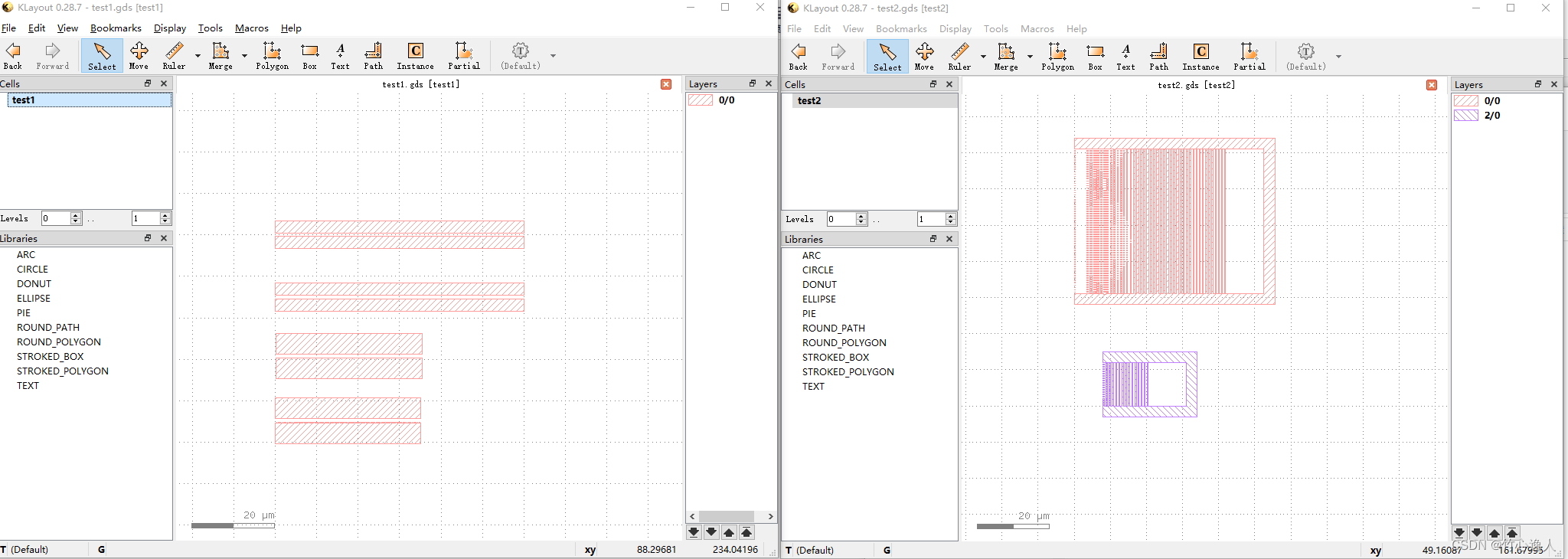

下图中，test1.gds和test2.gds文件分别含有不同的版图，依照上述操作可将test2.gds文件合并入test1.gds文件中。

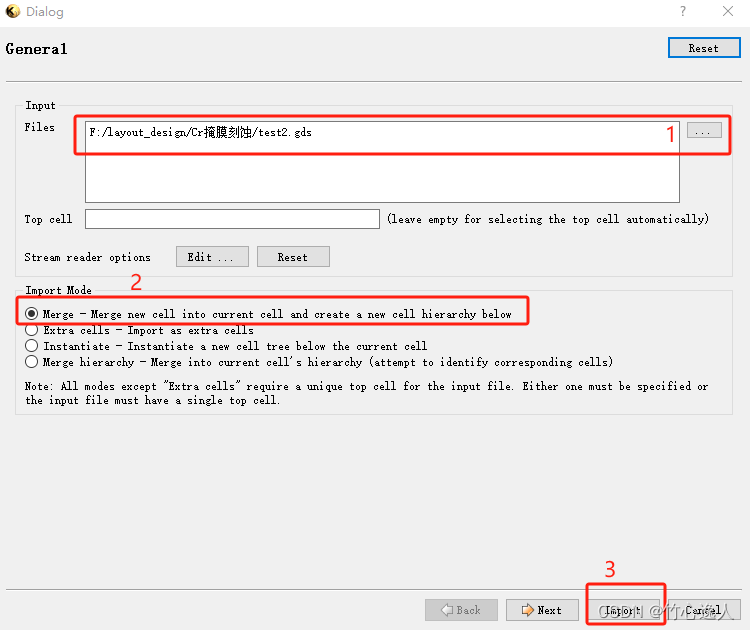

操作流程

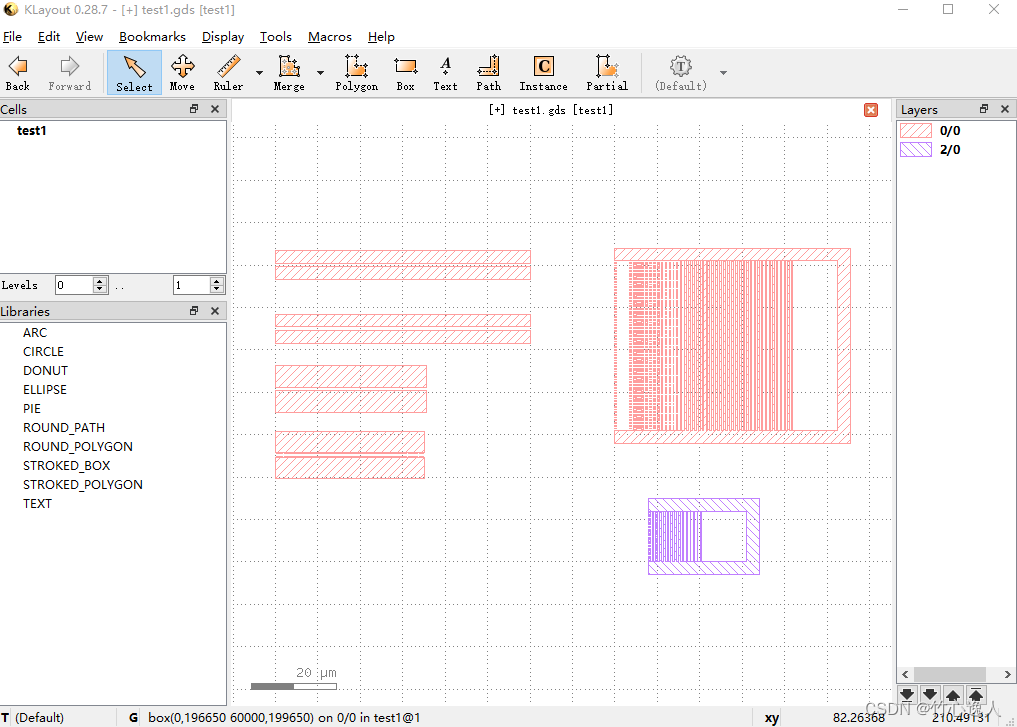

合并结果
