四步教会你solidworks中的线性耦合配合

什么是线性耦合配合？用在什么地方，一般新手朋友都会问。我的理解就是两个零件能够以不同的速度移动。和人赛跑差不多。接下来我会说说具体操作步骤。

1.新建装配体，打开我任意画的三个零件如下图所示。

在这里插入图片描述

2.两个圆圈零件和轴类零件同轴心配合。
在这里插入图片描述
在这里插入图片描述

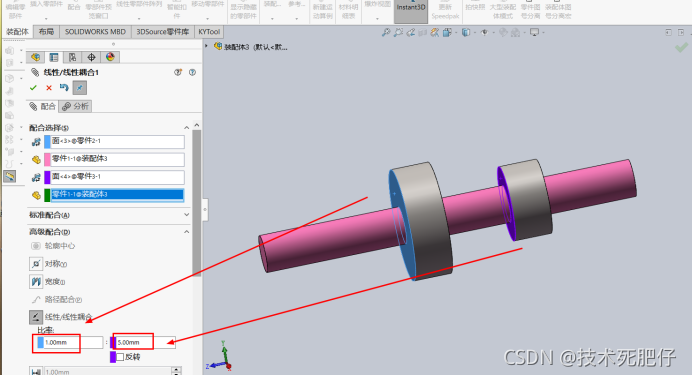

3.点击高级配合中的线性耦合配合。一三格分别选择移动的零件表面，如下图所示，我选择的就是两个圆环零件的正面，二四格选择在哪个零件上移动，一三就相当于选择赛跑选手，二四相当于选择跑道。这里二四格都选择这根轴。
在这里插入图片描述
在这里插入图片描述

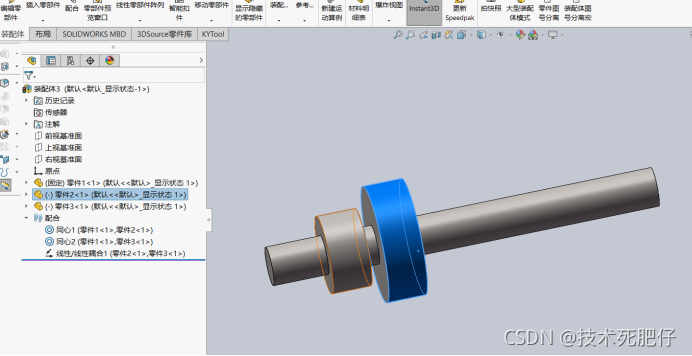

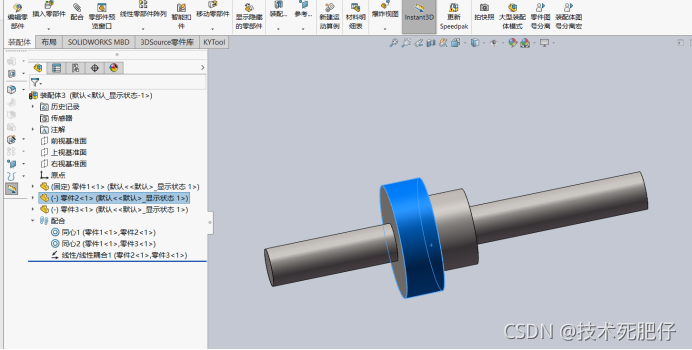

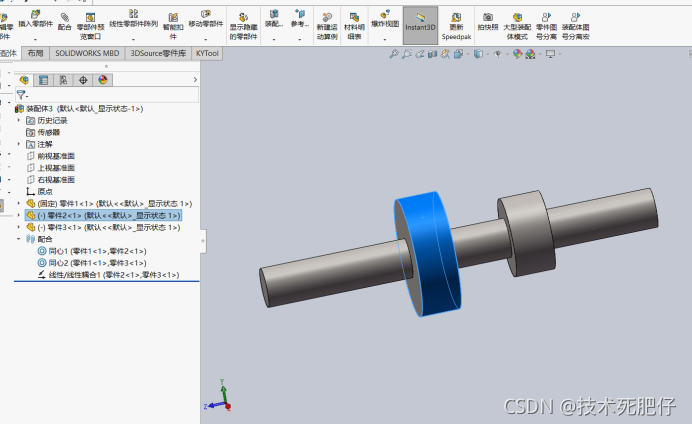

4.比率选择指的是两个零件的移动速比，我这里速比选的是1：5，小零件运动的快。如果你想使两零件向
