手把手教你SW如何装配链条

手把手教你SW如何装配链条

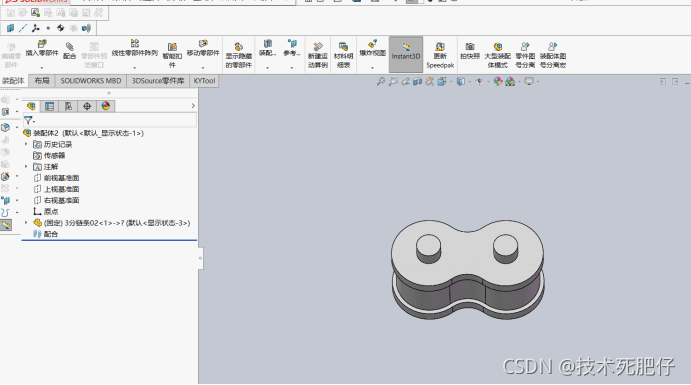

1.首先建立装配体导入链条的链结

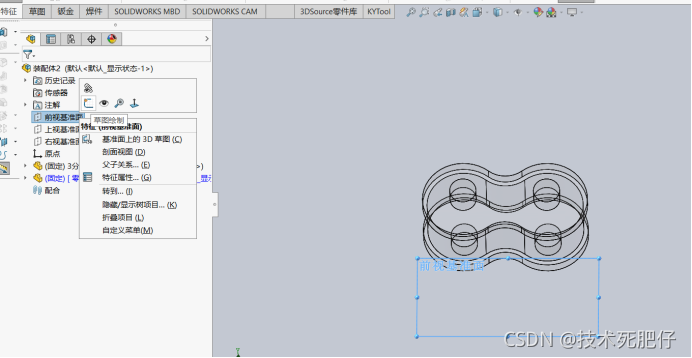

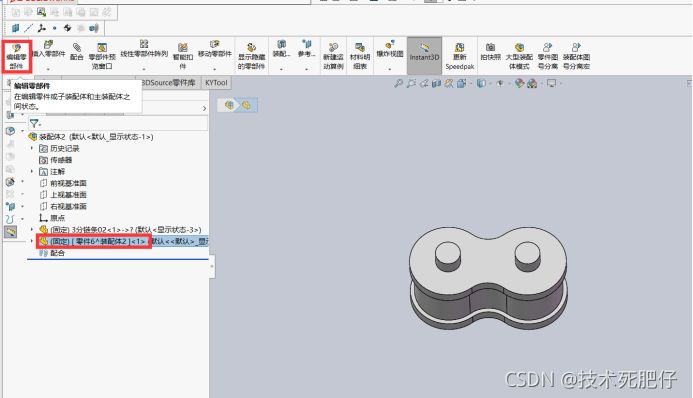

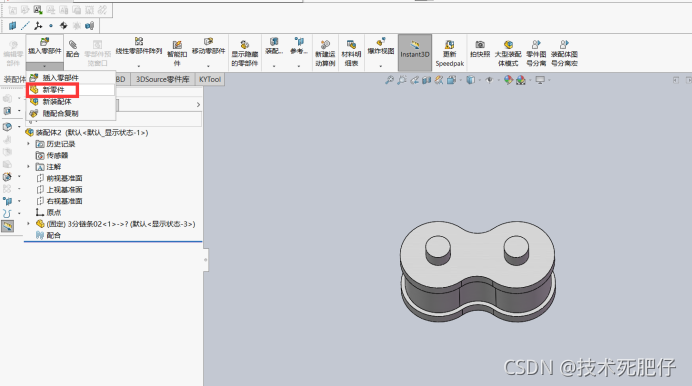

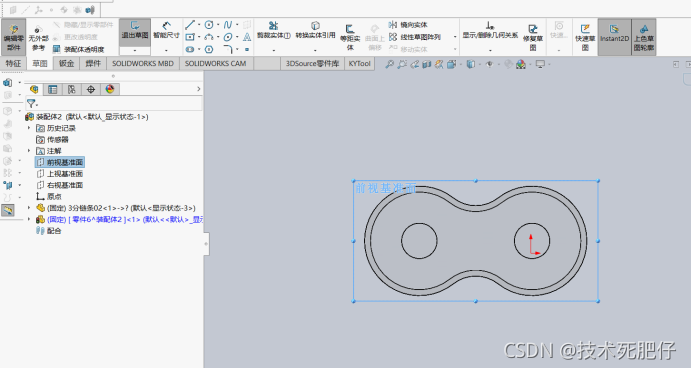

2.插入新零件后，点击零件后，编辑零部件。点击前视基准面，草图绘制。

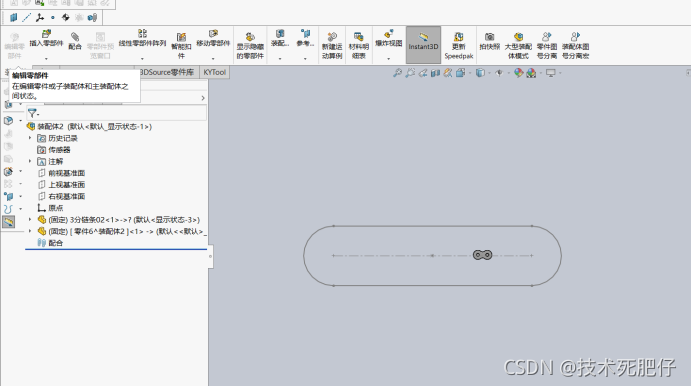

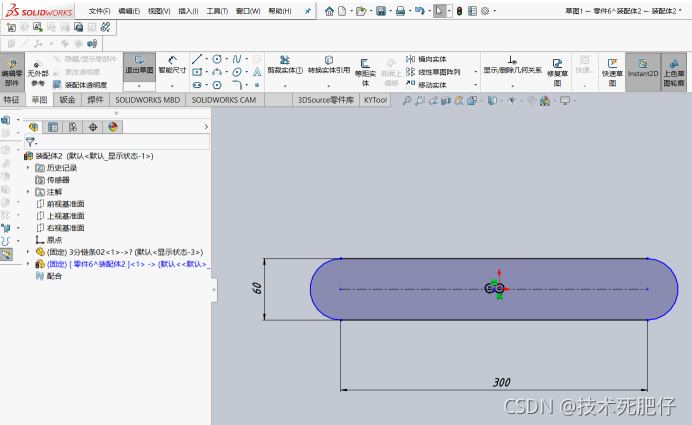

3.画如下的槽口，完成后退出草图。

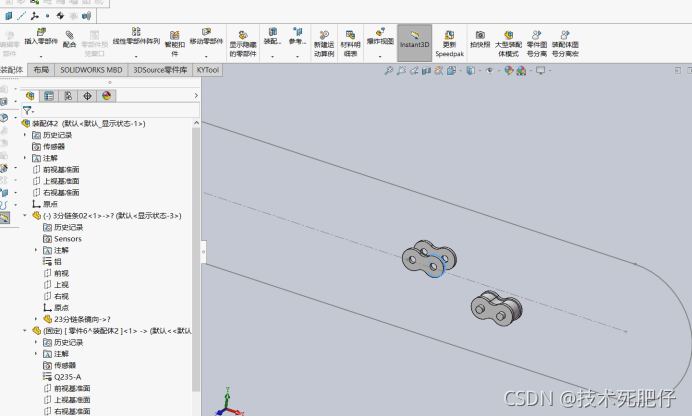

4.右击零件使其浮动，再导入链条的锁扣。

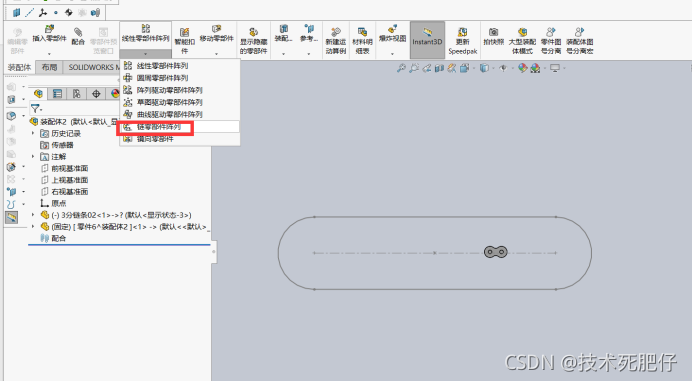

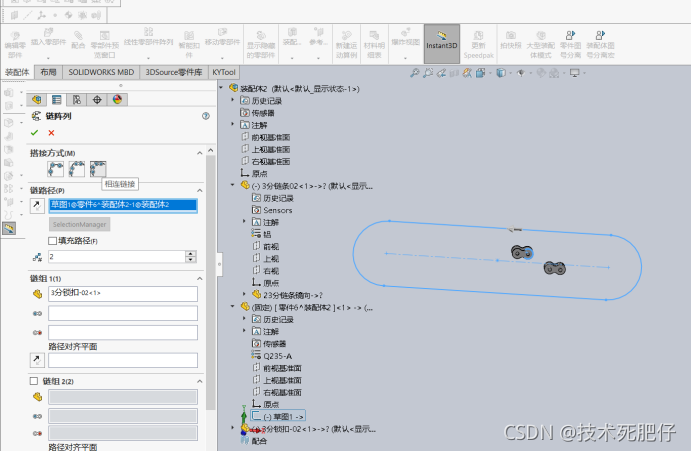

5.点击链零部件阵列。随后点击相连链接。

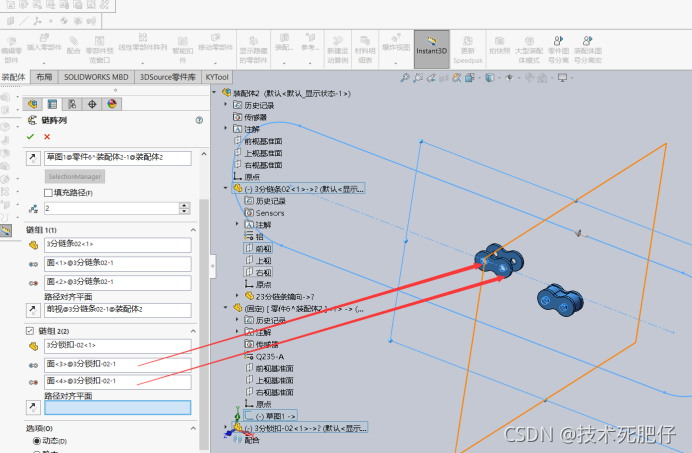

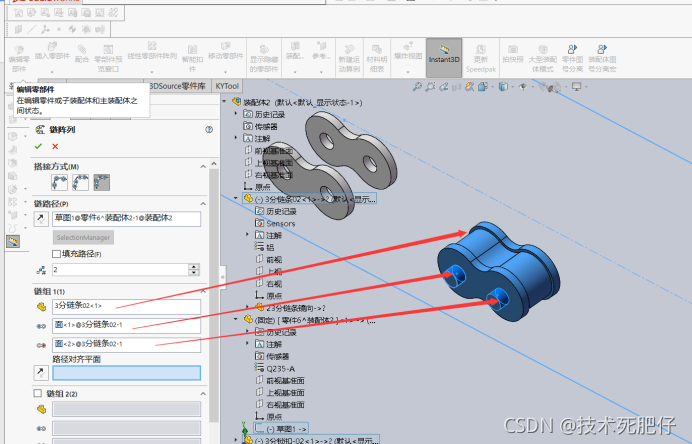

6.路径点击槽口，链组下第一行选择零件连结，第二行第三行分别选择链结凸起的两个拐点。

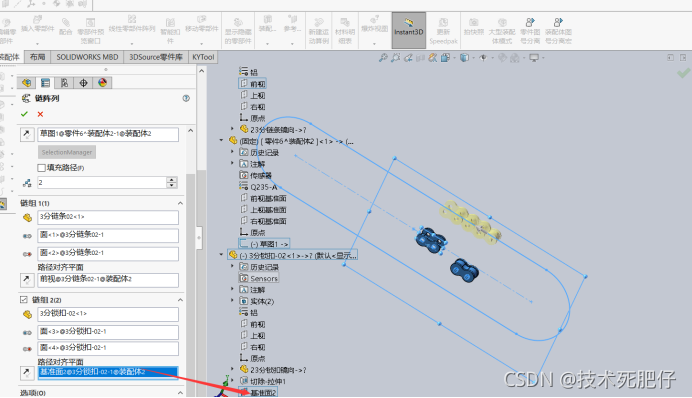

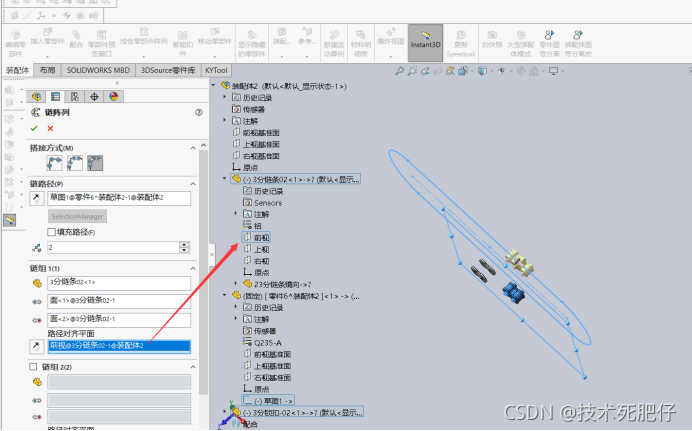

7.路径对齐面选择链结的前视面。链组2下方第一行选择锁扣，第二第三行分别选择锁扣的两孔。路径对齐面平面选择锁扣的基准面2。

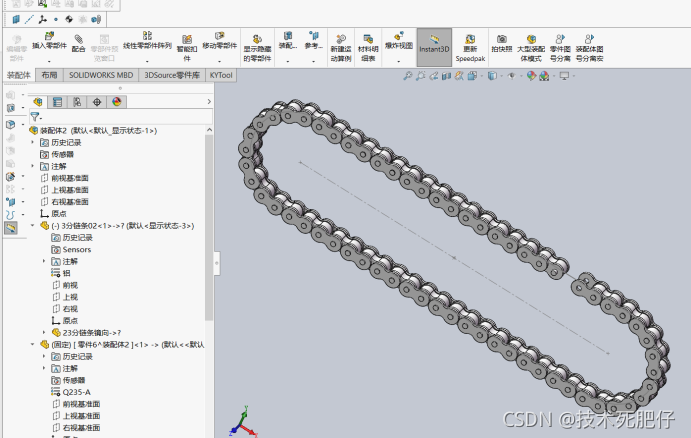

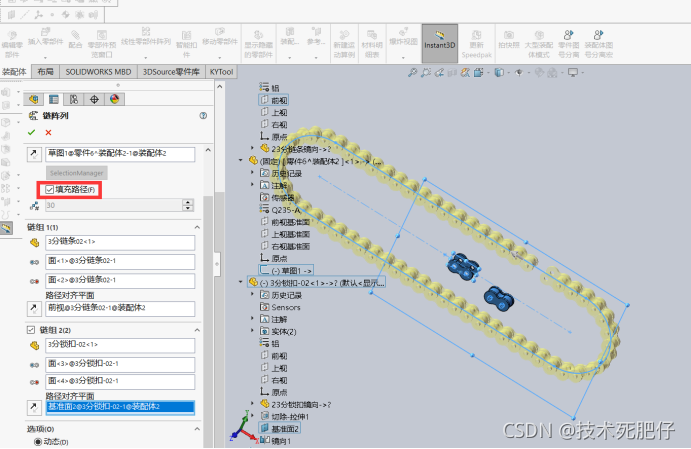

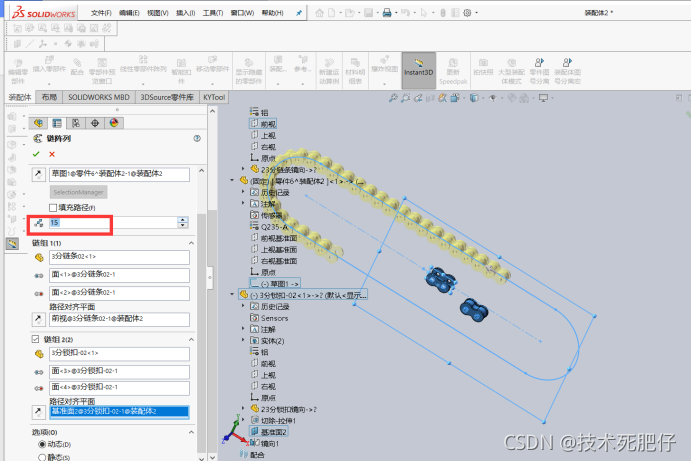

8.修改数量，然后点击填充路径后点击确定即可。
