通过马达实现solidworks机械手动作动画

通过马达实现solidworks机械手动作动画

前面讲过旋转马达以及线性马达实现物体的动作，这次讲一下马达的控制方式，从而实现简易机械手动作。

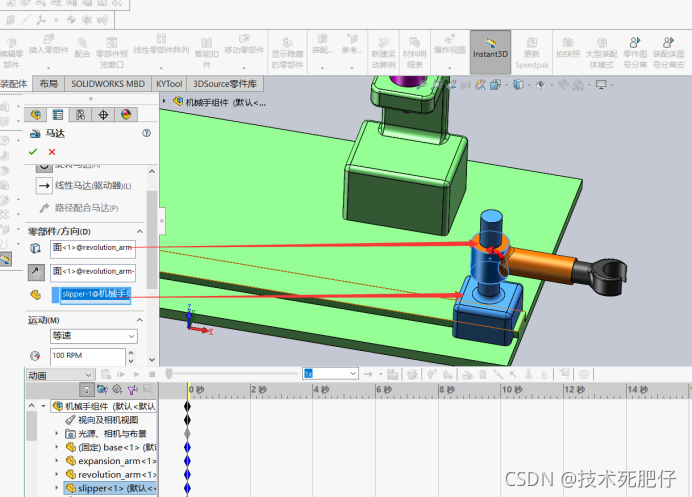

1.首先打开马达的对话框，选择旋转马达，零件选择转动臂。固定不动的零件选择机械手底座。在运动下拉菜单选择数据点。

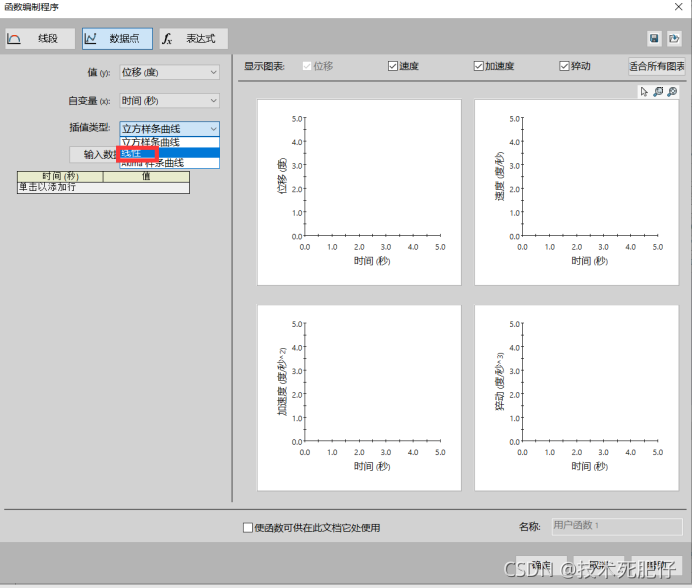

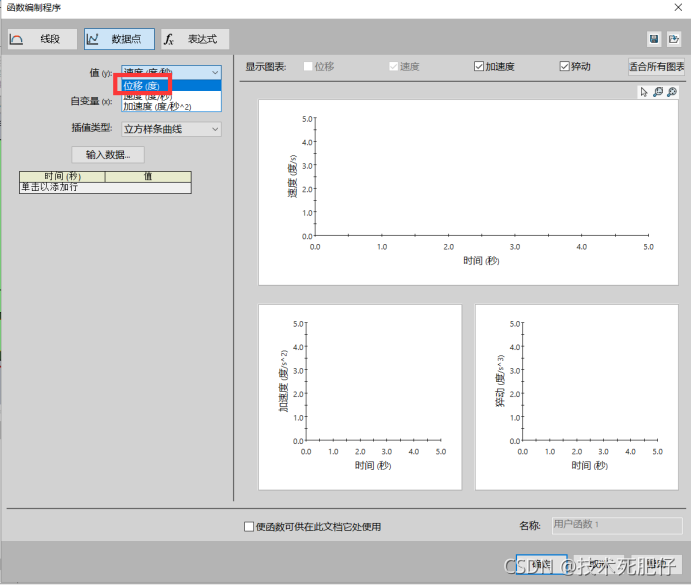

2.在出现的对话框中值选择位移/度，自变量选择时间，插值类型选择线性。

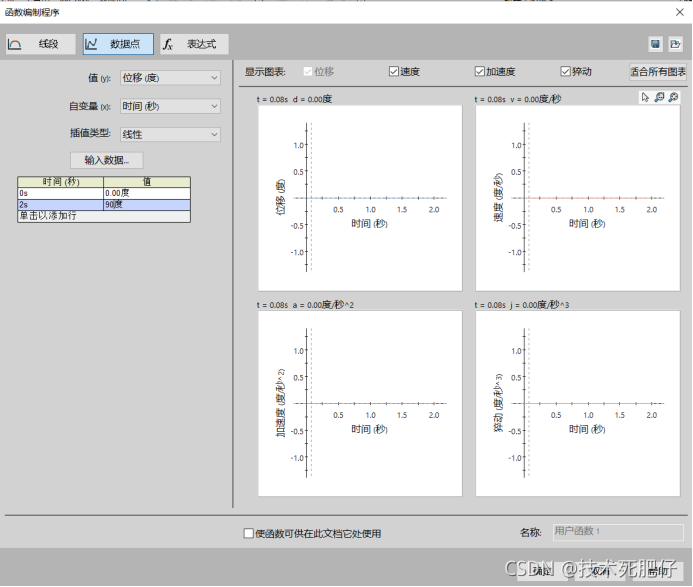

3.在下面时间/值表格第一行时间0秒，值填0度，第二行时间2秒，值填90度。如下图所示，点击播放，机械手实现90度旋转。然后测量机械手到打标机的距离。
