Easy 系列PLC 组态及Modbus TCP通讯建立和测试

 1、Easy 系列PLC组态

1）AutoShop编程软件，汇川官网可以免费下载。

2）打开软件-文件-新建工程-选择相应类型的PLC-确定 本例：Easy 521.

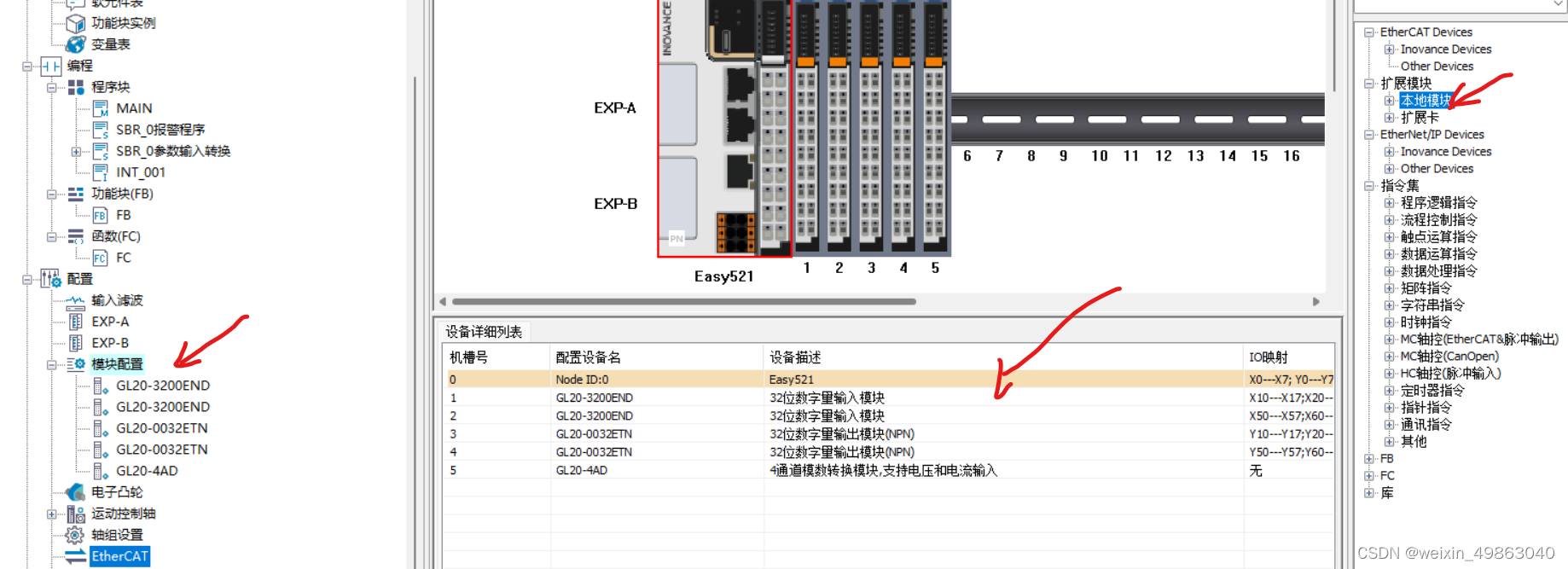

3） 在工程管理区展开“配置”项，双击“模块配置”，打开“模块配置”界面。并根据实际安装的模块顺序依次双击右侧“模块”下方的模块，添加对应的模块。

     然后双击已添加的对应模块，配置模块通道对应的通道映射元件。

2、Easy 系列PLC通讯设置

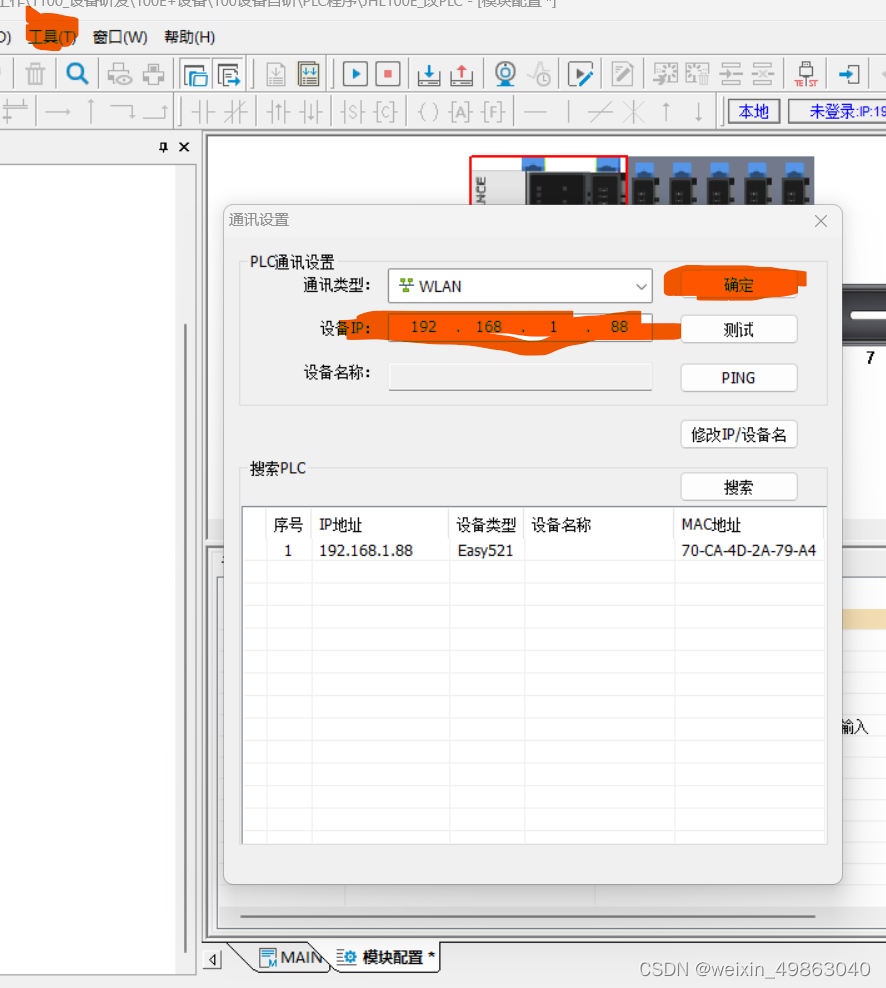

工具-通讯设置，打开界面，设置 Easy  系列PLC 网络IP；将设备插上网线可以搜索到相应型号的PLC硬件。同时在这里还可以更改修改IP、设备名、测试等操作。

 注意：根据操作手册，Modbus TCP从站即Modbus TCP服务器，默认开启Modbus TCP服务，无需设置通信协议，端口号为“502”。

3、 简单的Modbus TCP通讯测试

所需工具：Modbus Poll 主线仿真工具，网络上有很多下载资源，自行搜索下载。

1）根据以上步骤将PLC组态、然后连接网线、设置PLC的IP，本例设置为：192.168.1.88

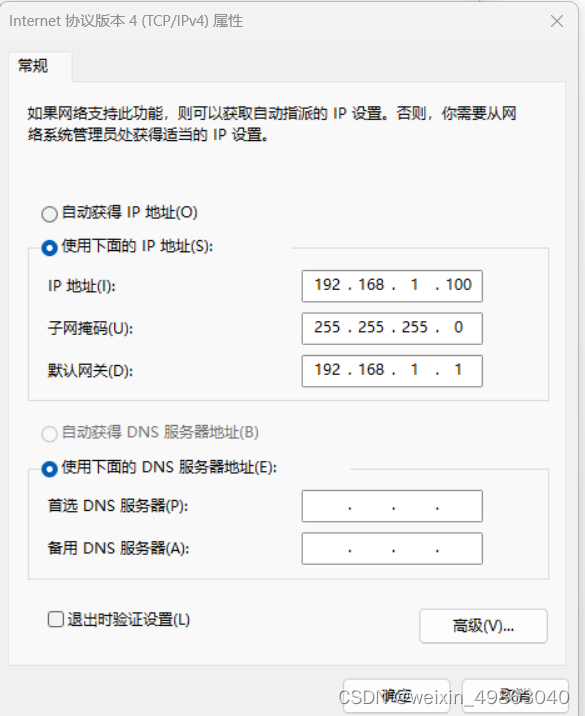

2）本地计算机的 网络共享中心-以太网-属性-固定IP-设置IP

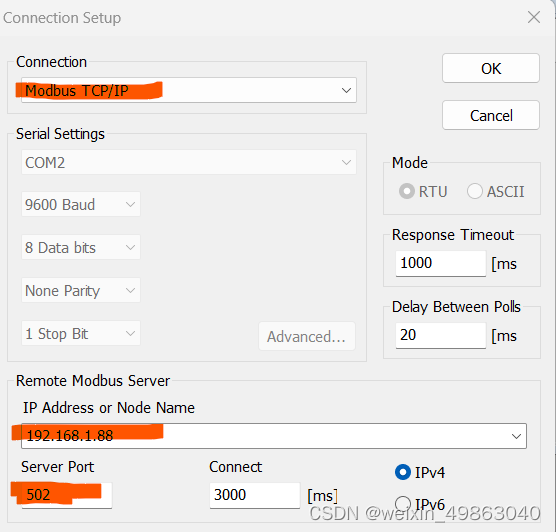

 3）打开ModbusPoll 主站仿真工具，新建主站、设置连接选择 Modbus TCP/IP 设置和PLC、计算机同一往网段下IP、连接。

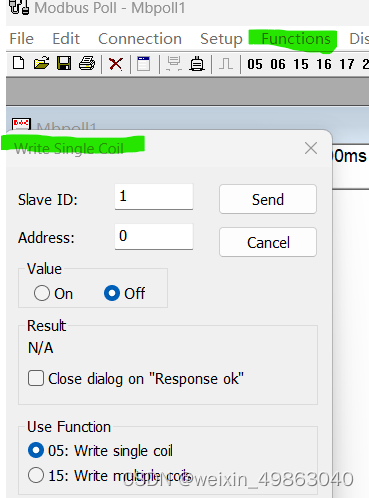

4）功能 写单线圈模拟，可以模拟对PLC M0 点的写操作，同样的方法可以对PLC寄存器和线圈进行操作。

 后记 ：

之前没有接触工控是，一直觉得通讯很神秘，两个毫不相干的设备，经过建立通讯就可以相互传递数据，到底是怎么做到的。到后来初步接触之后，觉得通讯乍一看确实挺难的，尤其是想要彻底搞明白通讯原理时，更是云里雾里。到后来想明白了，其实通讯只要懂得怎么用就好了，至于怎么实现的事，没必要去深究原理，抱着这样的心态，反而接受起来更容易了。通讯用起来其实很简单，清楚自己要用什么通讯，用什么通讯协议，建立起相应的物理连接，然后根据相应的规则来传输数据就可以了。
