变频器使用案例：一

提示：变频器设置+485通讯控制

 变频器485通讯设置：演示型号为MD200S0.75B型号

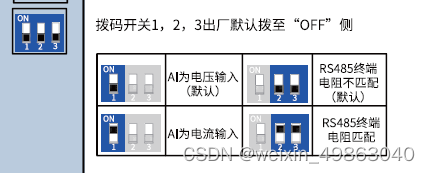

1、变频器通讯拨码开关调整：RS485终端电阻不匹配

2、通讯参数设置

参数代码	参数	参数设置	参数说明
FD-00	波特率	默认值：5005 设定：5005	设定值：个位5代表Modbus 波特率9600BPS
FD-01	数据格式	默认值：1 设定值：3	代表 8-N-1 无校验
FD-02	本机地址	默认值：1 设定值：1	从站地址：1
FD-02	数据传送格式选择	默认值：1 设定值：1	0：非标准Modbus协议 1：标准Modbus协议

3、其他参数设置

参数代码	参数	参数设置	参数说明
F0-01	第1电机控制方 式	默认0；设置2	2：V/F控制
F0-02	运行命令源选择	默认0；设置1	1：端子命令通道，：起、停、正反转等。
F0-03	主频率源X选择	默认0；设置9	通讯给定
F0-05	叠加时辅助频率源范围选择	默认0；设置1	1：相对频率源X
F0-17	加速时间1	默认0.0；设置20	单位S，按需求设定
F0-18	减速时间1	默认0.0；设置20	单位S，按需求设定
F1-01	电机额定功率	默认3.7；设定0.5	单位KW，按需设置
F1-02	电机额定电压	默认380；设定220	单位V ，按需设定
F1-03	电机额定电流	默认9；设定2.8	单位A，按需设定
F1-05	电机额定转速	默认1460；设定2840	单位rpm，按需设定
F1-06	异步电机定子电 阻	默认1.204；设定2.382	单位Ω，按需设定
F3-22	过压失速动作电 压	默认770，设定 390	单位V，按需设置
F4-00	DI1端子功能选 择	默认1；设置1或2	1：正转；2反转
F4-02	DI4端子功能选 择	默认9；设置9	9：故障复位、按需设置
F5-02	控制板继电器输 出功能选择	默认2；设置38	38：告警输出（所有故障）
F6-10	停机方式选择	默认0，设置1	0:减速停机；1：自由停机

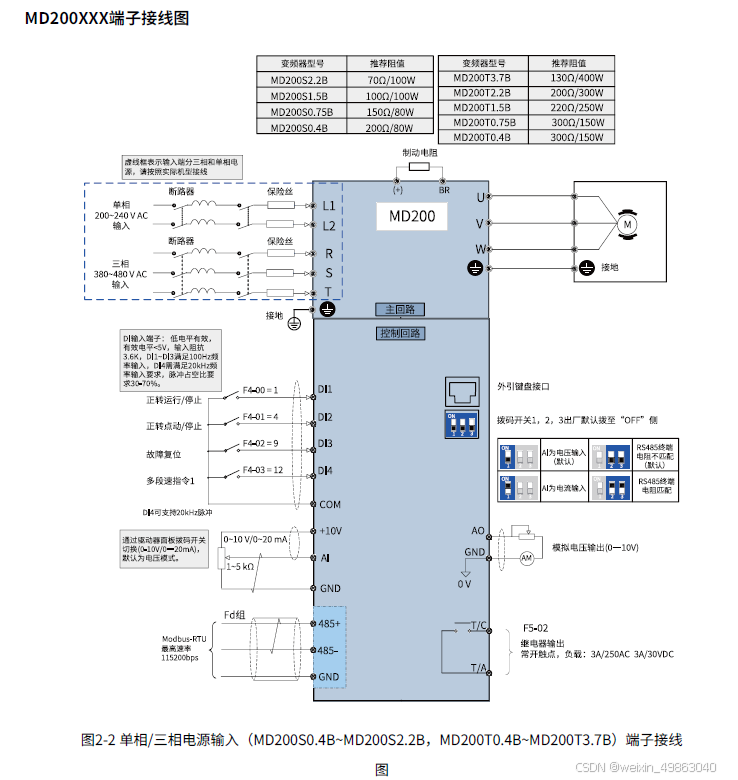

 4、接线图参考

5、通讯地址注意：手册中提供的通讯地址是EEPROM的通讯地址，一般很少使用，手册中另外有定义的ROM通讯地址，直接进行读写操作就可以了、原因和示例见截图。其余相关信息未尽列与此处，详细参见响应操作手册。

6、通讯频率设定注意点：设定值为-10000~+10000 分别对应最大设置频率的百分比，范围为-100%~100%。此外，运行频率为实际的运行频率，其数值为最大频率*通讯频率设定百分比。

7、通讯运行：只需要在地址1000中写入频率值，如写入5000 在本例中对应的运行频率为25HZ（最大频率为50HZ，5000值对应50%）、然后DI1（参数F4-00设置）接收到高电平后，变频器控制电机进行相应的正转或反转。

8、变频器还有很多其他控制方式，如电压控制、电流控制、PID控制、端子控制等，如有需求可以结合操作手册进行灵活的发挥利用，主要还是结合应用场景来设计合适的控制方式。本例子本质上是端子命令控制和通讯相结合的方式。当然也用纯通讯的方式来实现。

总结：1、电机参数可以看电机铭牌获得。

          2、其他所有的参数和设置可以从操作手册上查询。

         3、按照步骤一步一步设定，和上位机通讯上之后，频率写入-10000~10000值（对应为最大频率的百分比，详细见第六条）

         4、最大频率（F0-10）参数一定要和电机的额定频率设定一致。
