前言:
ESD保护实质上就是静电防护,防止生活中的静电对电路上元器件造成不可逆的损伤

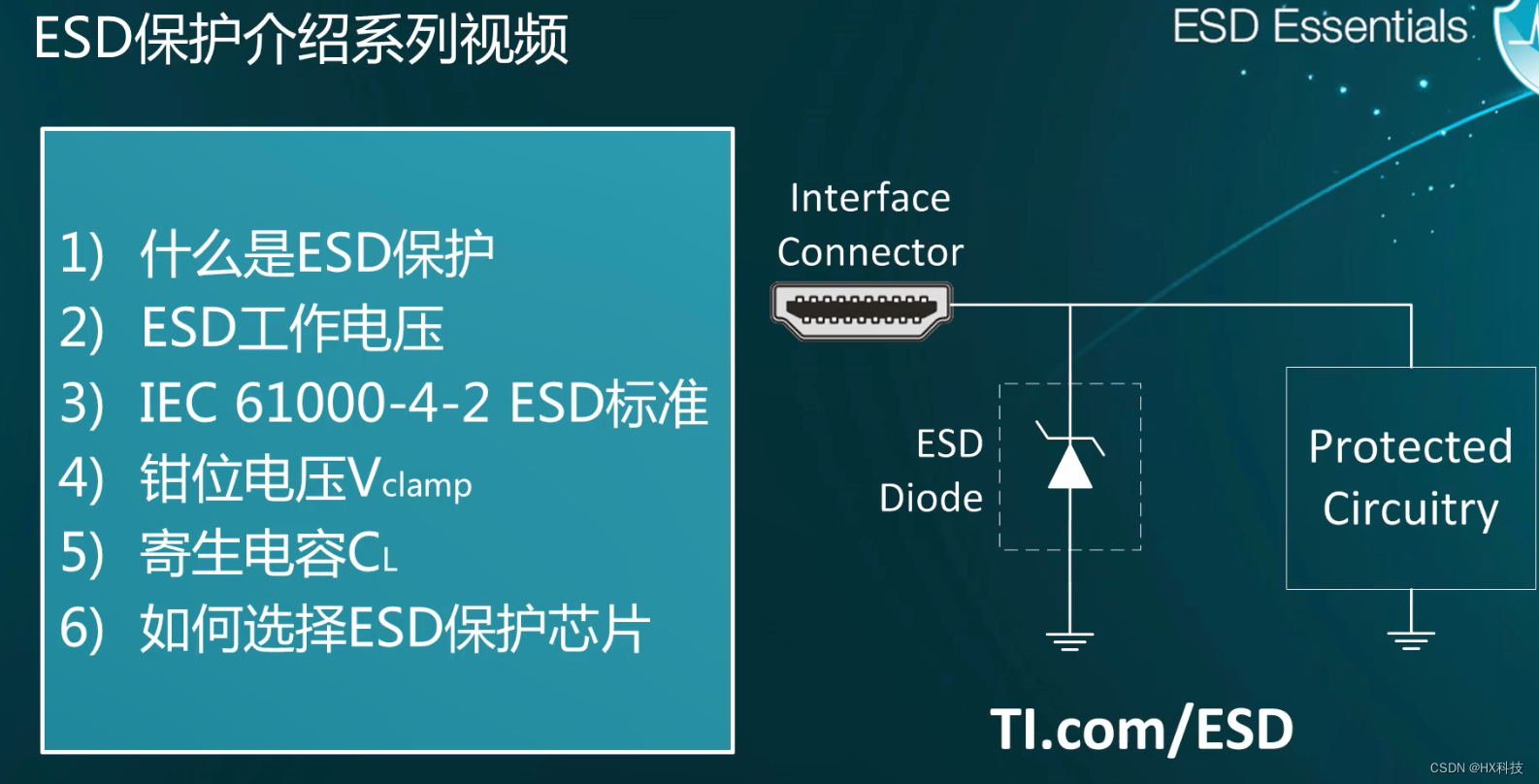

1、初步了解ESD防护,在USB、HDMI等外置接口处防止ESD保护电路
请添加图片描述
请添加图片描述

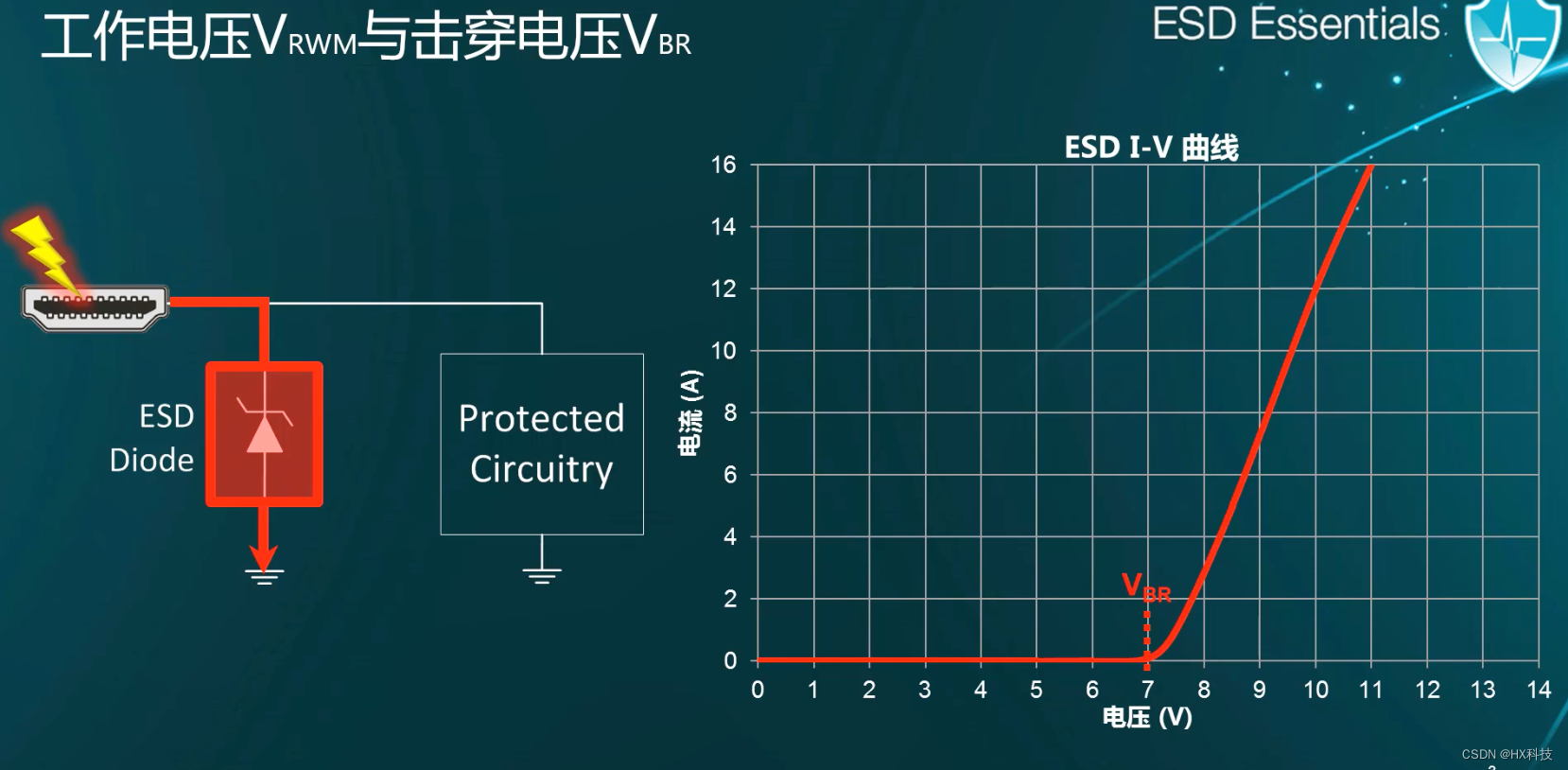

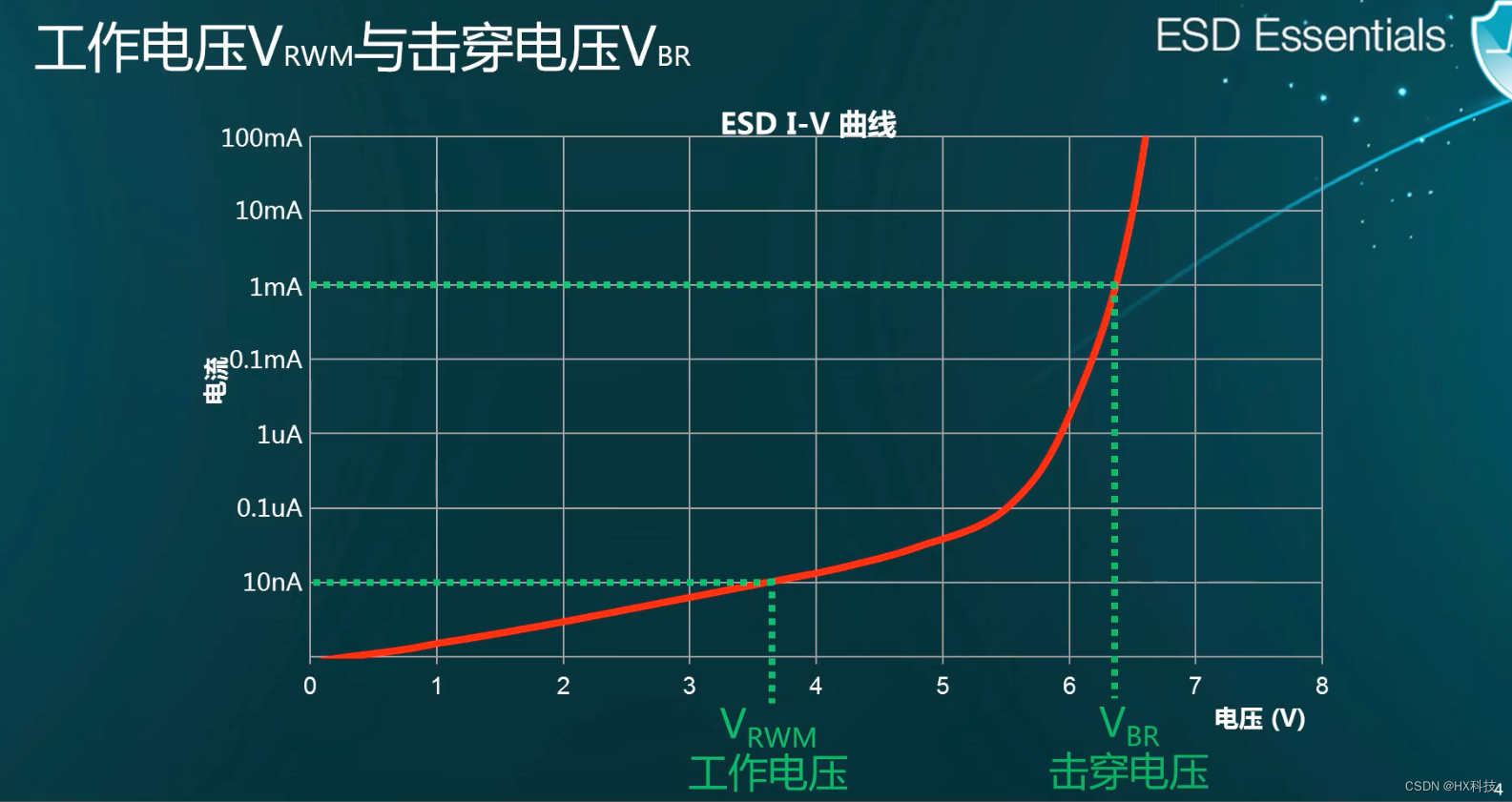

2、工作电压(VRWM)和击穿电压(VBR)
说明:工作电压比击穿电压低,接口的逻辑电平(比如stm32单片机的串口信号3.3V)幅值不能超过工作电压(VRWM)(保证漏电流比较小),超过击穿电压流过ESD器件的电流就是急剧增大
请添加图片描述

请添加图片描述

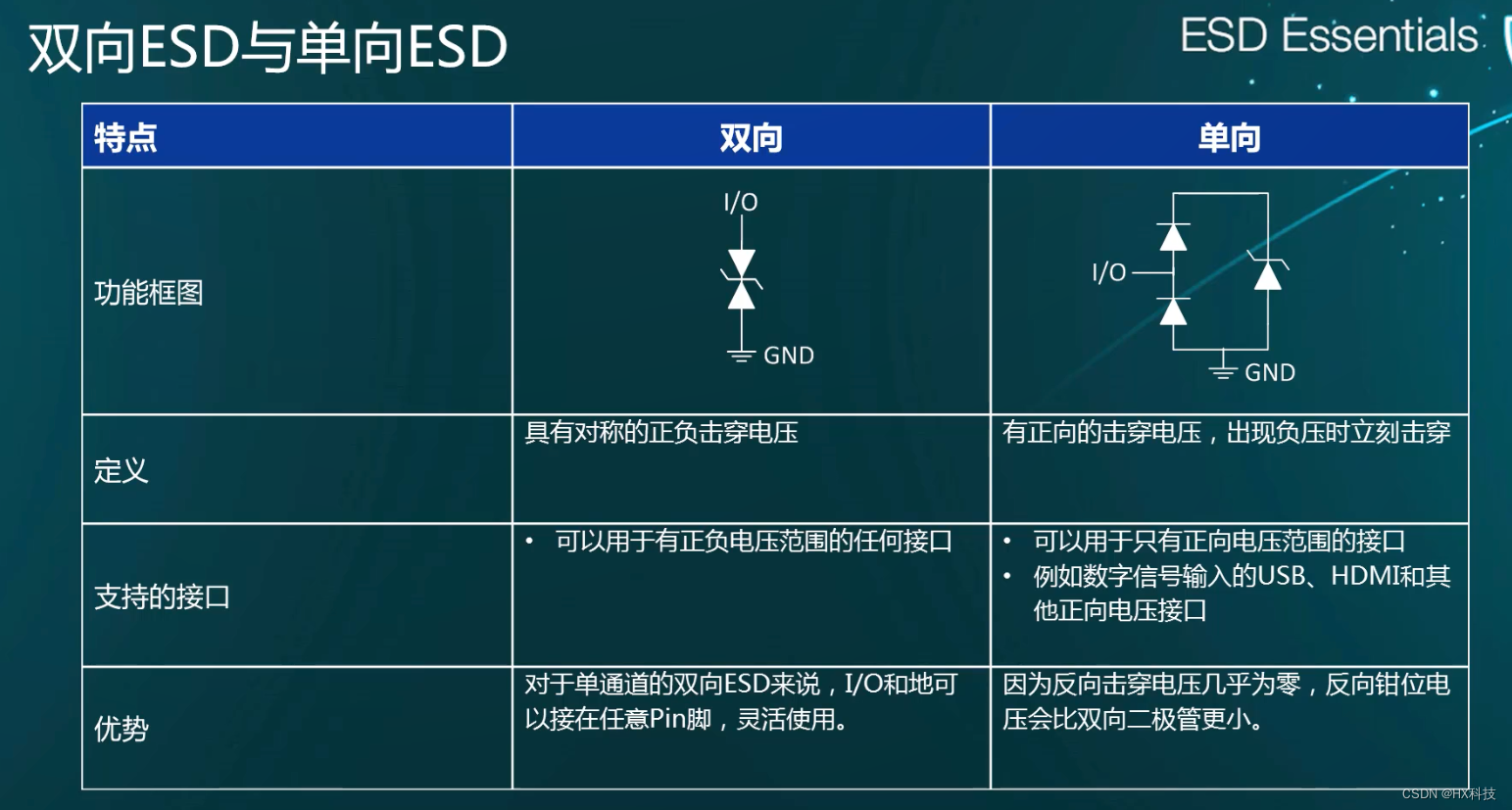

3、ESD双向和单项的区别
说明:双向的支持正负信号(485信号),单向的具有更小的负向击穿电压可以提供更好的负压保护
请添加图片描述
请添加图片描述

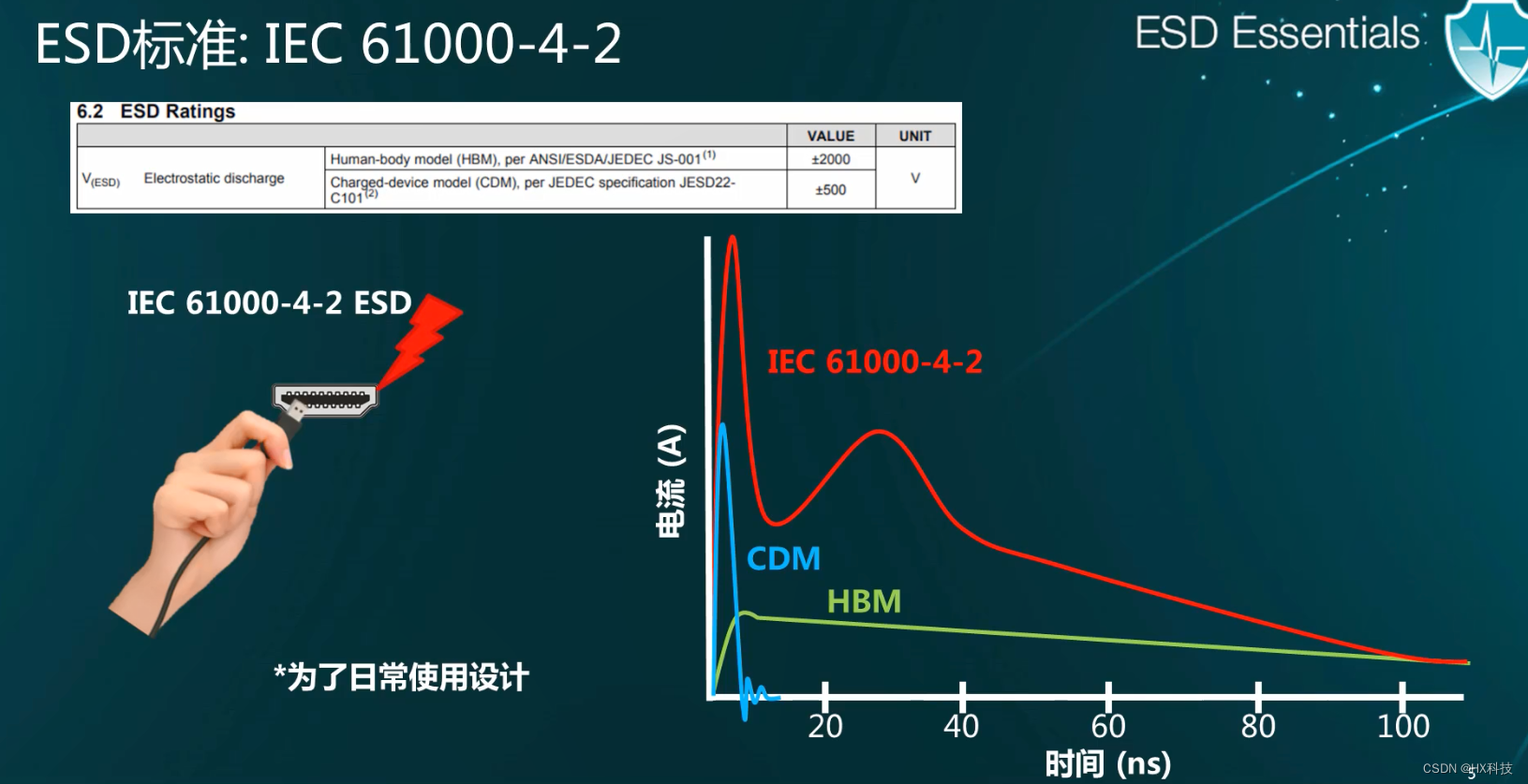

4、IEC 61000-4-2 ESD标准
请添加图片描述
5、钳位电压(Vclamp)
说明:红色曲线是没有加ESD保护,蓝色曲线是加了ESD保护
请添加图片描述
请添加图片描述

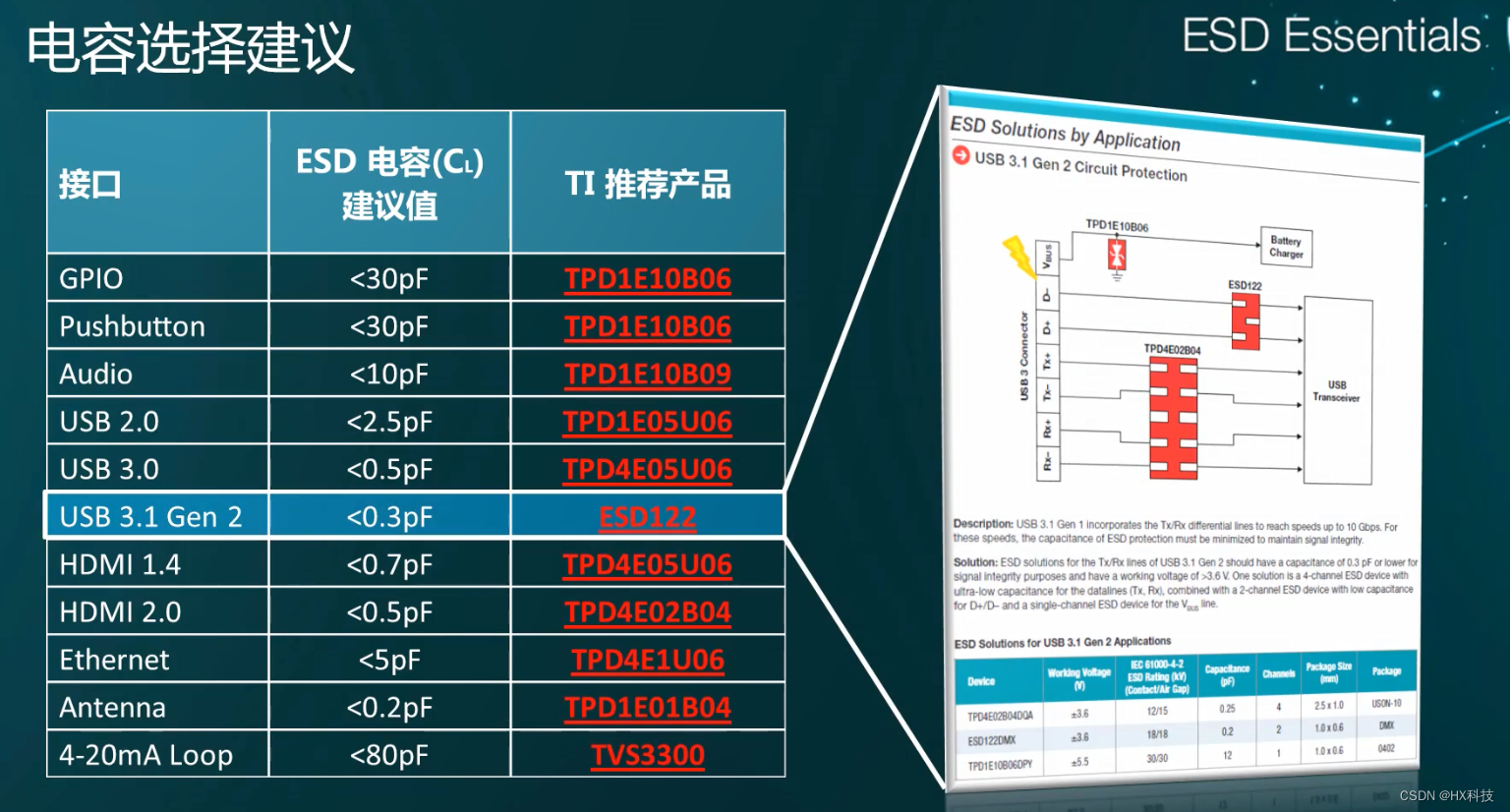

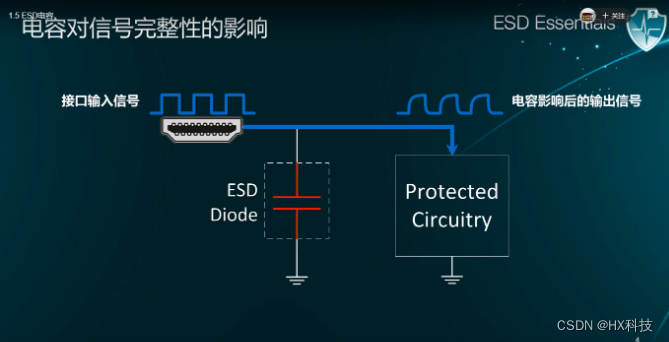

6、ESD寄生电容
说明:寄生电容过大会干扰信号完整性,列出常见接口对应的对计生电容的要求
请添加图片描述
请添加图片描述

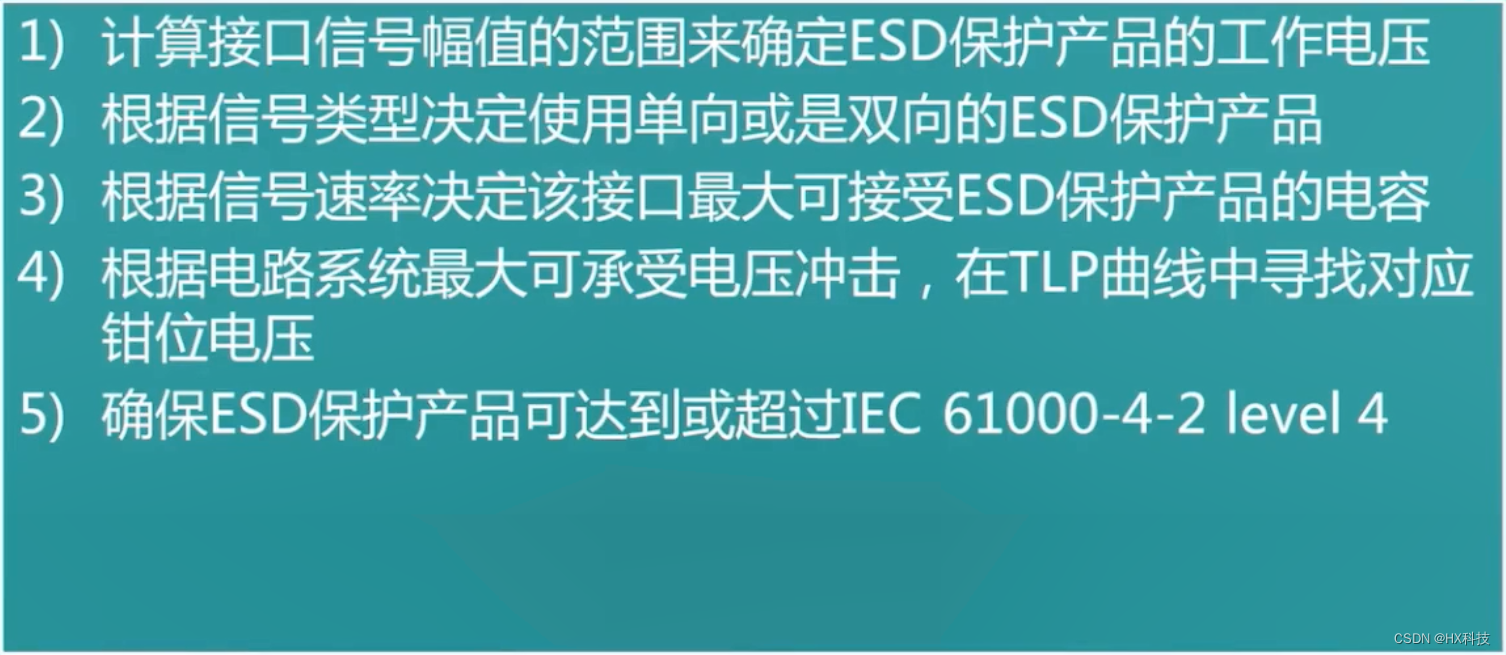

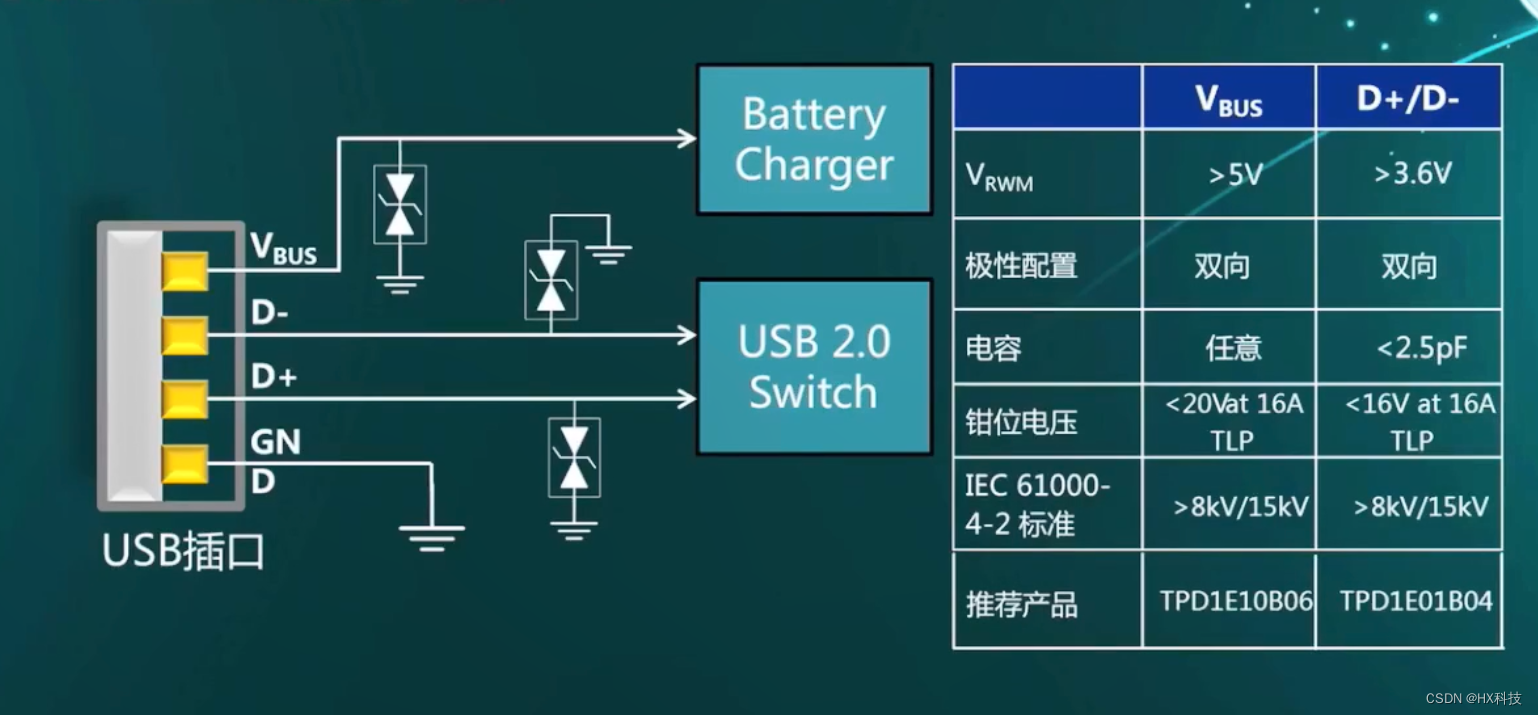

7、设计电路时候如何选用ESD芯片请添加图片描述
请添加图片描述
