LVGL_基础控件Switch_Button

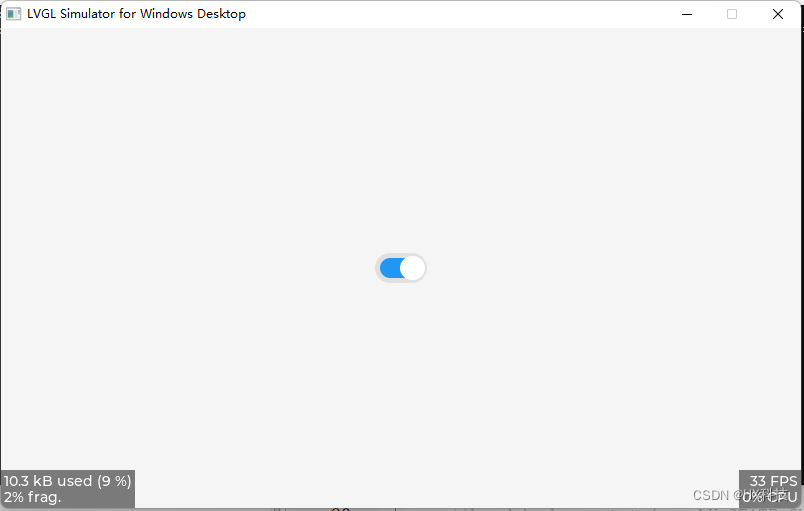

1、创建switch_button

在这里插入图片描述

/* 创建一个 switch 部件(对象) */
lv_obj_t * sw = lv_switch_create(lv_scr_act());       // 创建一个 switch 部件(对象),他的父对象是活动屏幕对象
lv_obj_center(sw);                                    // 方法1：让对象居中，简洁
//lv_obj_align(sw, LV_ALIGN_CENTER, 0, 0);            // 方法2：让对象居中，较为灵活

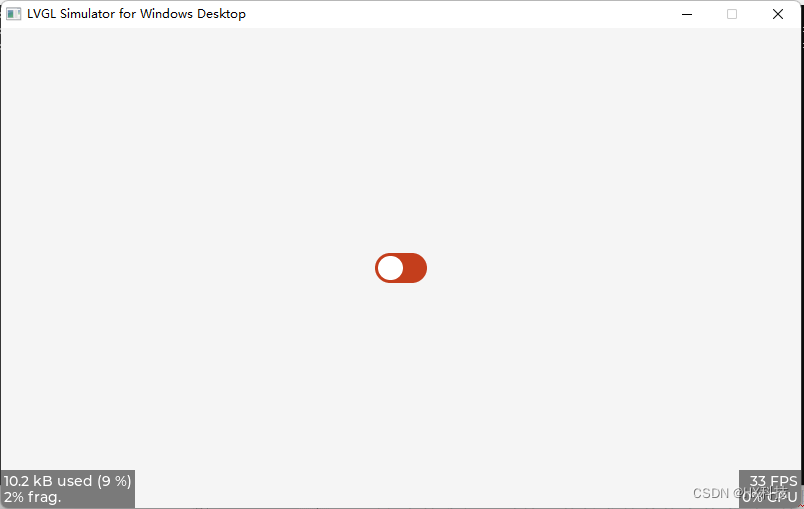

2、修改未选中背景颜色

在这里插入图片描述

lv_obj_set_style_bg_color(sw, lv_color_hex(0xc43e1c), LV_PART_MAIN);

3、修改盒子内颜色大小

在这里插入图片描述

lv_obj_set_style_pad_all(sw, 5, LV_PART_MAIN);
lv_obj_set_style_pad_left(sw, 10, LV_PART_MAIN);//只修改左侧

4、设置背景透明度和背景颜色

lv_obj_set_style_bg_opa(sw, 10, LV_PART_INDICATOR);
lv_obj_set_style_bg_color(sw, lv_color_hex(0xc43e1c), LV_PART_INDICATOR);

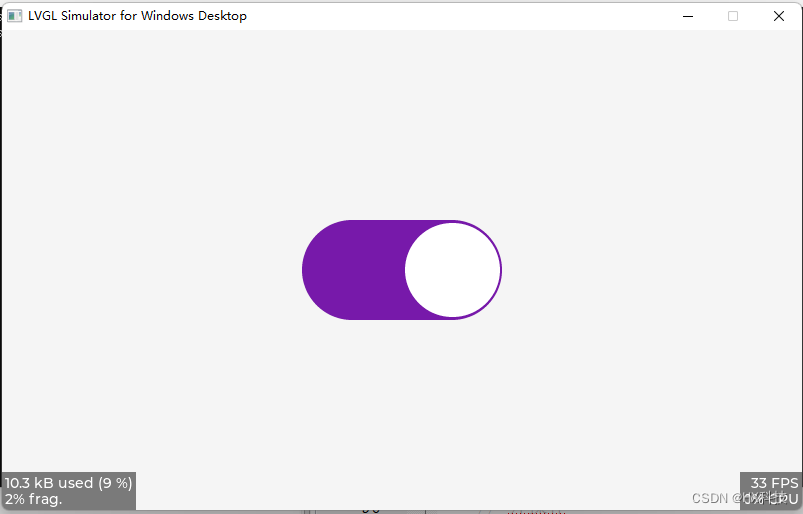

5、修改选中状态下的控件背景色

在这里插入图片描述

lv_obj_set_style_bg_color(sw, lv_color_hex(0x7719aa), LV_PART_INDICATOR | LV_STATE_CHECKED);

6、修改中间旋钮的颜色

在这里插入图片描述

lv_obj_set_style_bg_color(sw, lv_color_hex(0xc43e1c), LV_PART_KNOB);

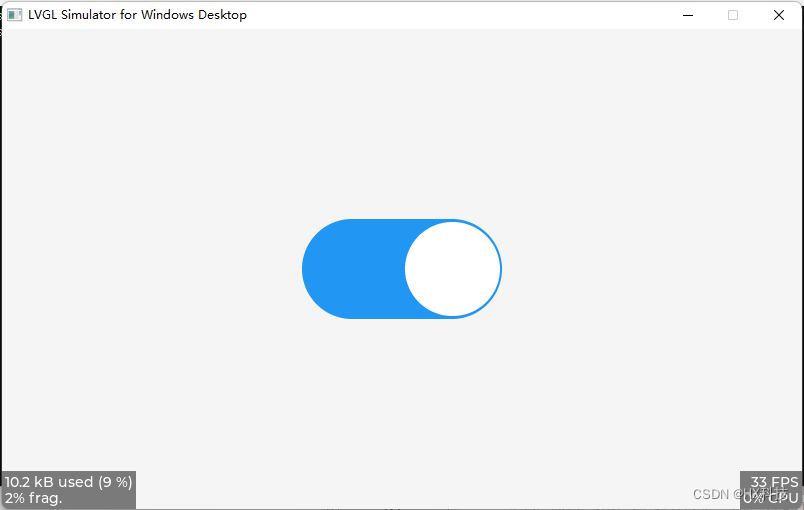

7、修改控件大小

在这里插入图片描述

// 修改开关对象的大小，注意比例不能是 1:1 (比如：宽高都是100)，否则只能看到一个大圆
lv_obj_set_size(sw, 200, 100);

8、默认让控件处于选中的状态

lv_obj_clear_state(sw, LV_STATE_CHECKED);// 关
lv_obj_add_state(sw, LV_STATE_CHECKED);// 开关默认处于关闭状态，这里设置为打开状态

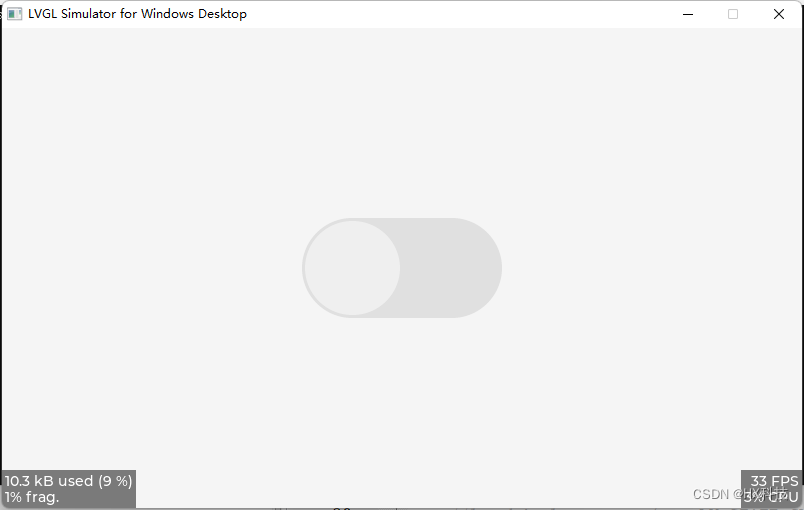

9、让控件保持当前状态不允许更改

在这里插入图片描述

lv_obj_clear_state(sw, LV_STATE_CHECKED);// 关
lv_obj_add_state(sw, LV_STATE_DISABLED);   // 当前状态是关，并且不可更改

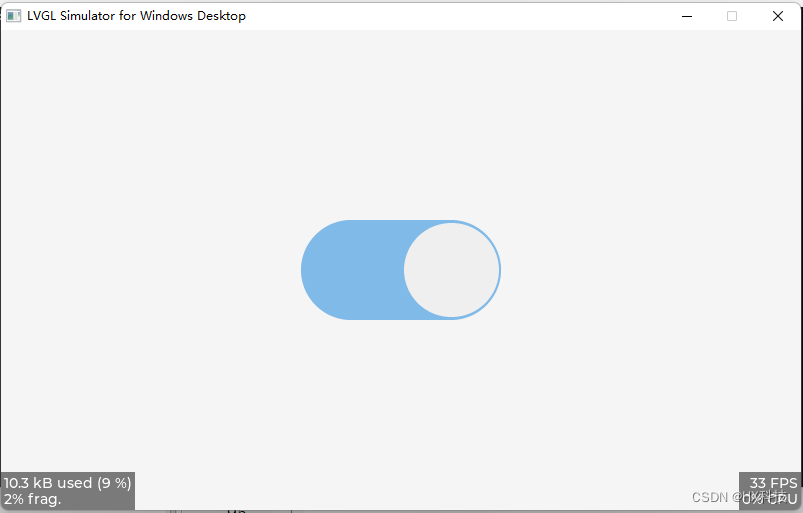

在这里插入图片描述

lv_obj_add_state(sw, LV_STATE_CHECKED | LV_STATE_DISABLED);   // 当前状态是开，并且不可更改

10、添加事件

// 添加事件，当我们点击开关，改变开关的状态时，会触发 LV_EVENT_VALUE_CHANGED 事件类型
// 当然我们可以处理他触发的其他事件类型，比如： LV_EVENT_CLICKED
lv_obj_add_event_cb(sw, sw_event_handler, LV_EVENT_VALUE_CHANGED, NULL);

static void sw_event_handler(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t *sw = lv_event_get_target(e);

    if (code == LV_EVENT_VALUE_CHANGED)
    {
        // 判断开关状态
        /* 方式1 */
        // 返回 bool 类型， 开-1 ； 关-2
        //if(lv_obj_has_state(sw, LV_STATE_CHECKED))
        //    LV_LOG_USER("ON!");
        //else
        //    LV_LOG_USER("OFF!");

        // 更简介的写法
        LV_LOG_USER("State: %s", lv_obj_has_state(sw, LV_STATE_CHECKED) ? "ON" : "OFF");


        /* 方式2 */
        //if(lv_obj_get_state(sw) & LV_STATE_CHECKED)
        //    LV_LOG_USER("ON!");
        //else
        //    LV_LOG_USER("OFF!");
        //LV_LOG_USER("State: %s", (lv_obj_get_state(sw) & LV_STATE_CHECKED) ? "ON" : "OFF");
    }
}

11、清除禁用状态

// 清除禁用状态，一般由其他部件(外部)清除
lv_obj_clear_state(sw, LV_STATE_DISABLED);       // 清除禁用状态，按钮可正常使用

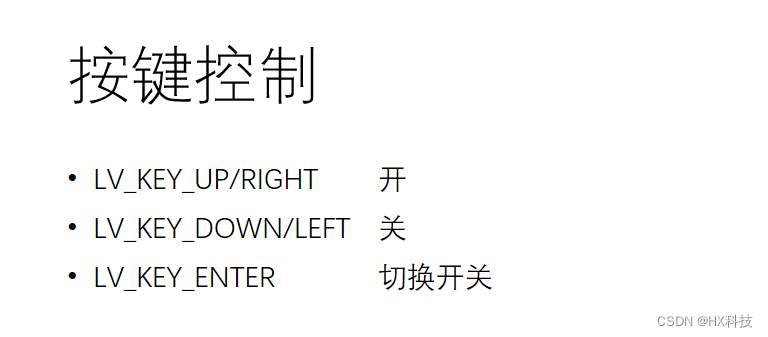

12、按键控制逻辑

在这里插入图片描述
