一、什么是数字孪生
数字孪生,英文名叫Digital Twin(数字双胞胎),也被称为数字映射、数字镜像。数字孪生,是充分利用物理模型、传感器更新、运行历史等数据,集成多学科、多物理量、多尺度、多概率的仿真过程,在虚拟空间中完成映射,从而反映相对应的实体装备的全生命周期过程。
废话不多说直接上干货!

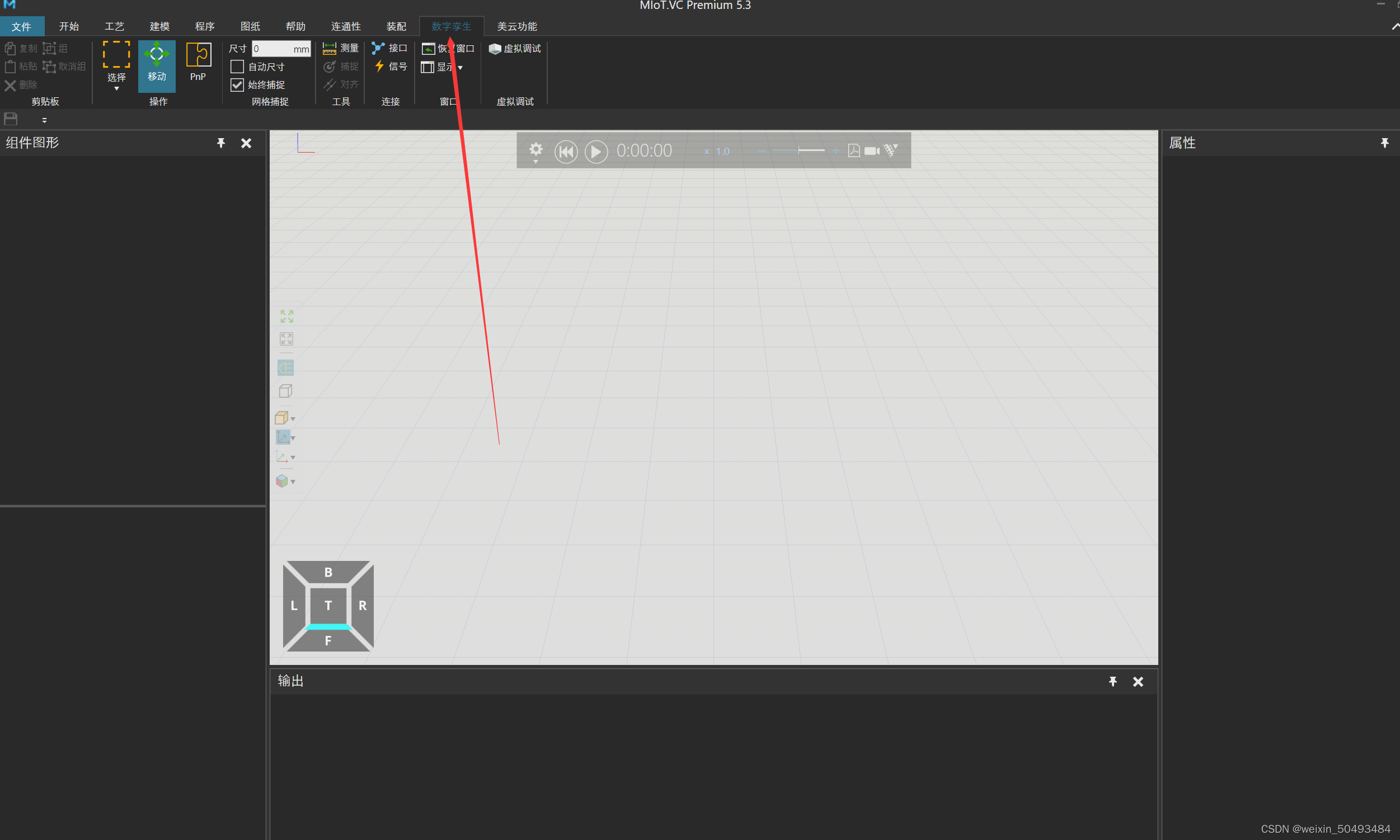

1、打开软件,点击数字孪生

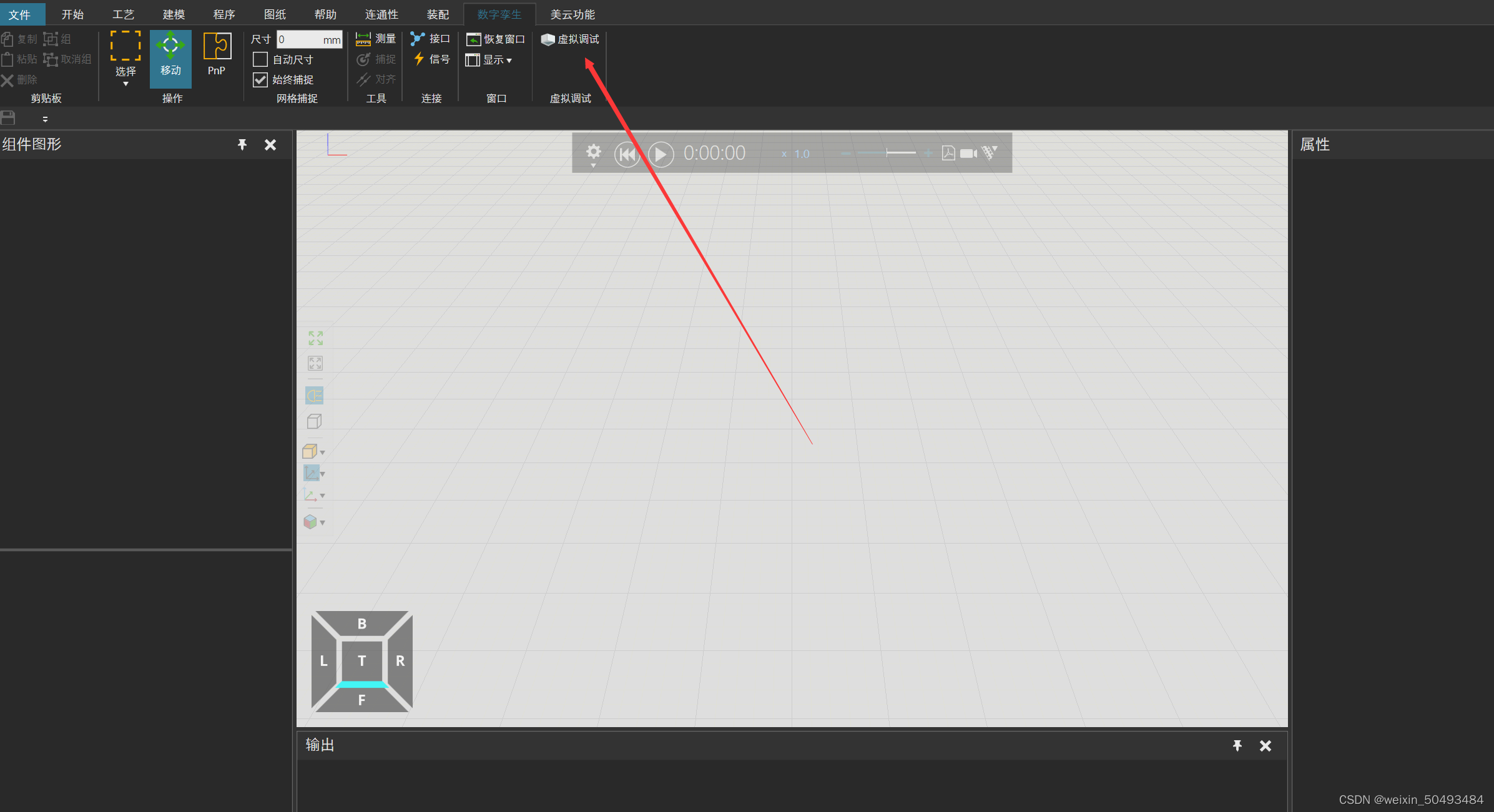

2、点击虚拟调试
3、选择modbus通信

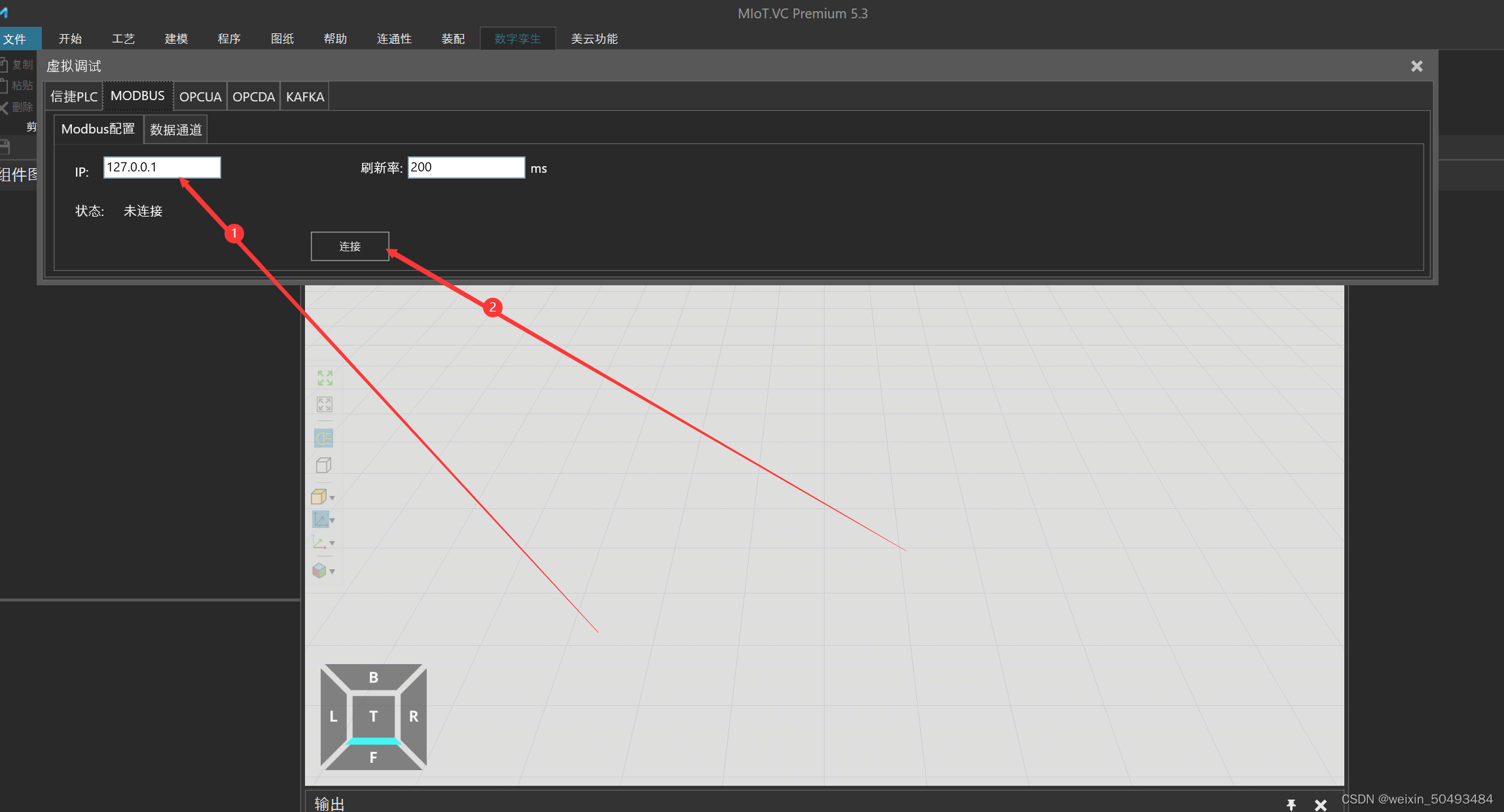

4、第一步:IP地址是实际PLC的地址
第二步:点击连接
5、小编这里没有实际的PLC,所以只讲步骤。

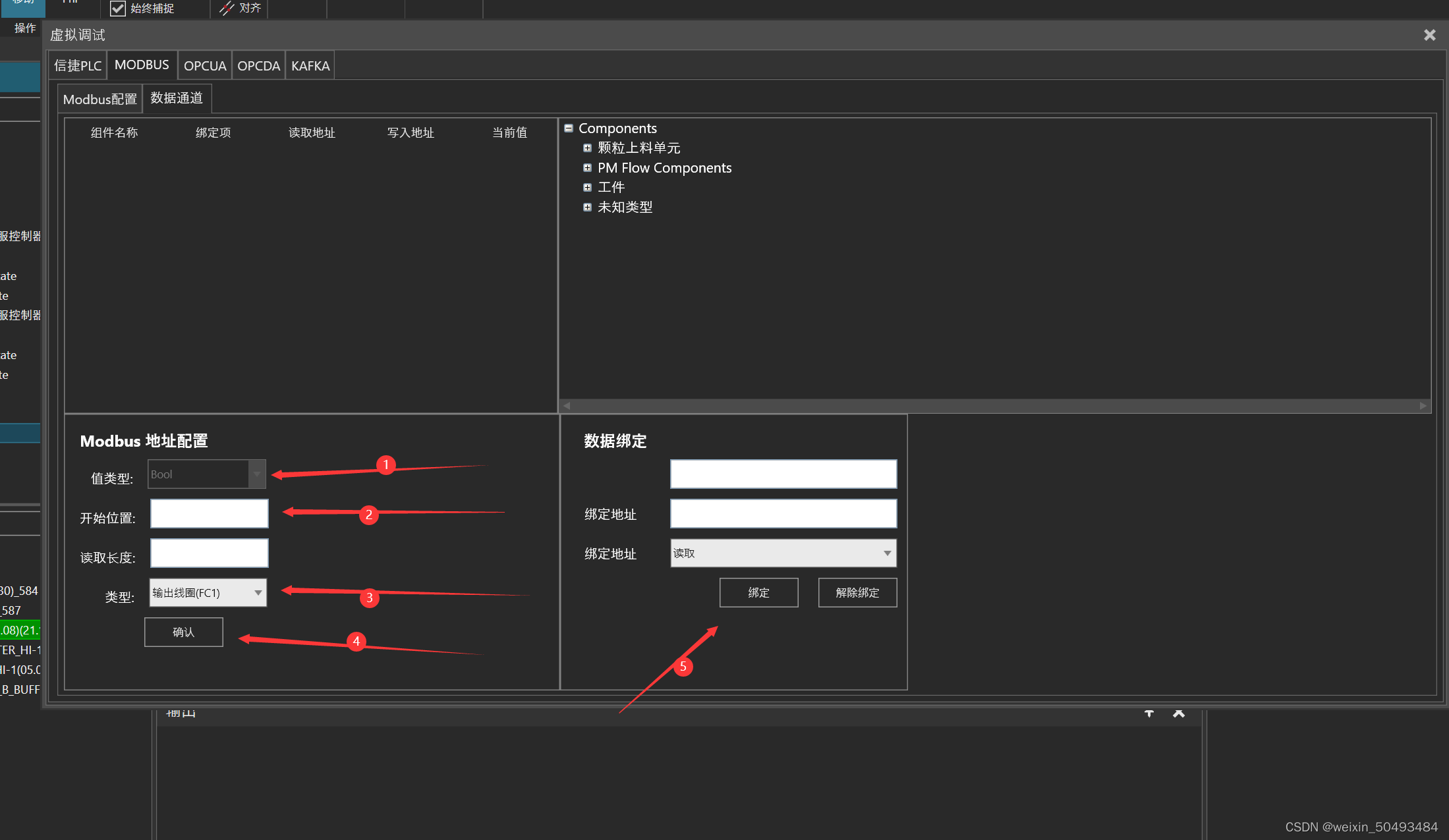

第一步:选择bool,因为我以PLC中的输入点为例
第二步:选择开始位置,这里的起始地址是63488,对应PLC中的X0,63489对应PLC中的X1,以此类推
第三步:我们要连接的输入点,所以悬着输入线圈FC2
第四步:点击确认
第五步:点击绑定,然后就完成了与PLC输入点的连接
今天就到这里结束了,各位小伙伴有什么不懂的问题可以私信留言哦!
