西门子1500plc 经典电路起保停控制、梯形图与SCL语言

最新推荐文章于 2025-04-22 10:33:46 发布

工业智控

最新推荐文章于 2025-04-22 10:33:46 发布

阅读量899

点赞数 19

文章标签：单片机制造

本文链接：https://blog.csdn.net/weixin_50493484/article/details/145630752

版权

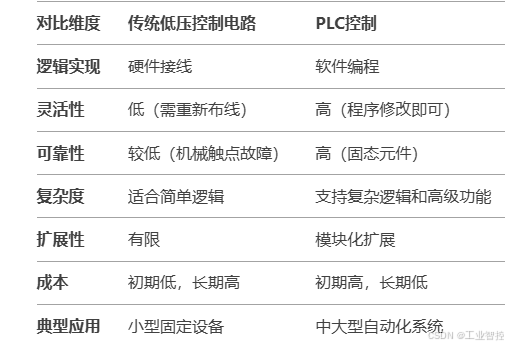

一、传统低压控制与PLC控制有缺点。

传统控制：适合低成本、小规模、逻辑固定的场景（如简单机械设备、老式配电柜）。
PLC控制：适合需要灵活性、可扩展性、智能化或复杂控制的场景（如智能制造、现代生产线）。

废话不多说，开始今天的起保停控制讲解：

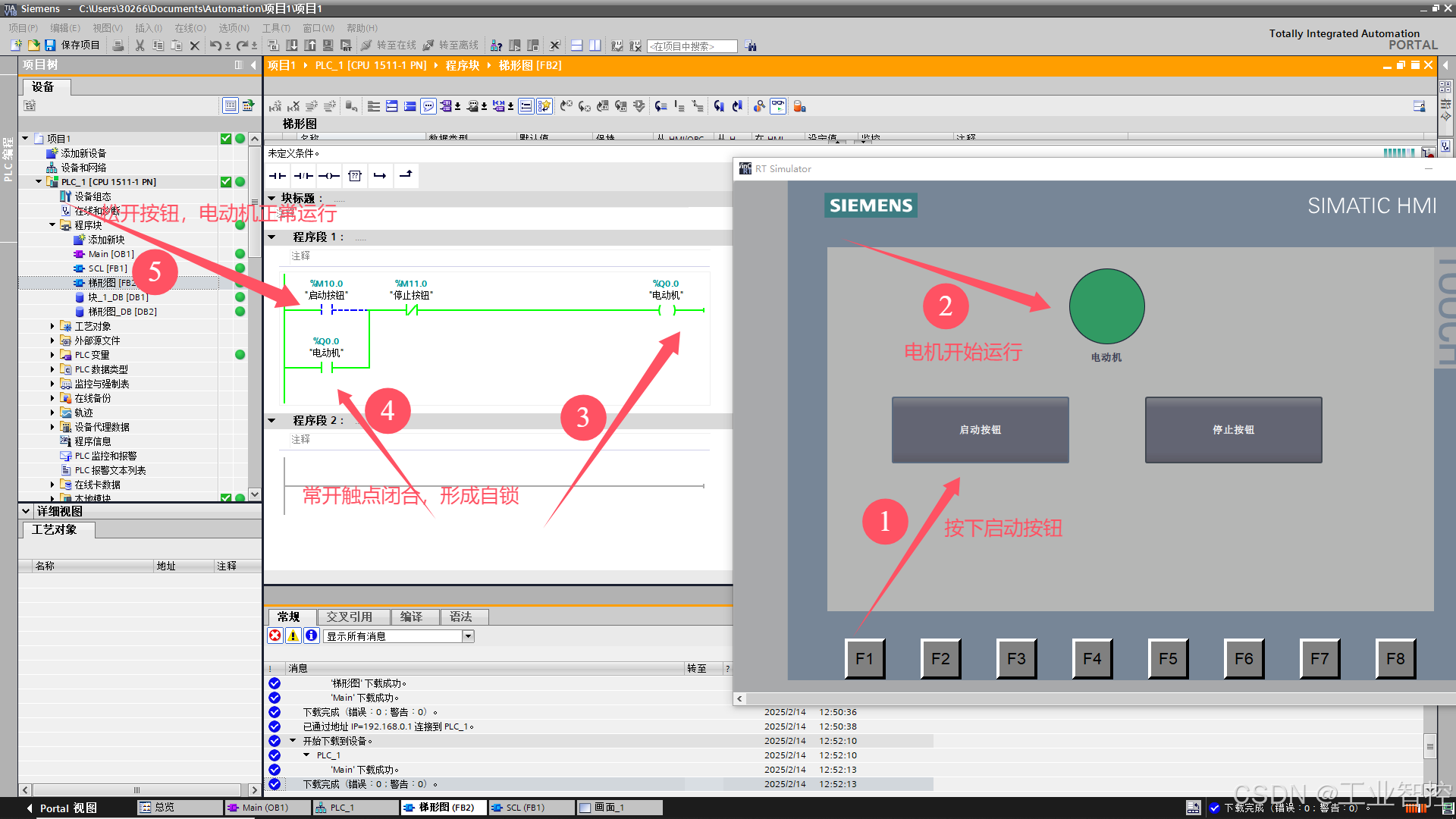

(1)按下按钮时：

梯形图

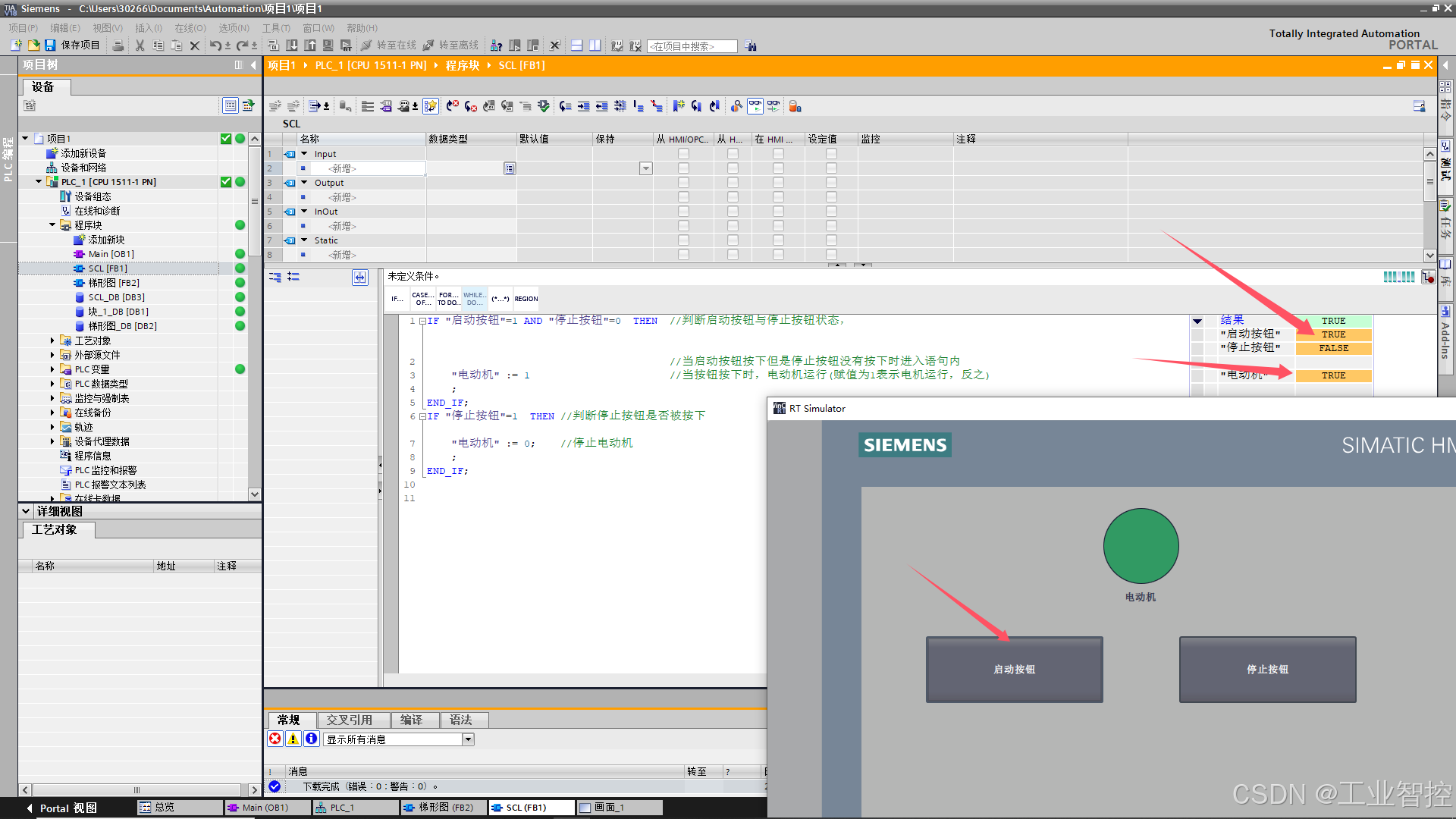

SCL

（2）按下停止按钮时

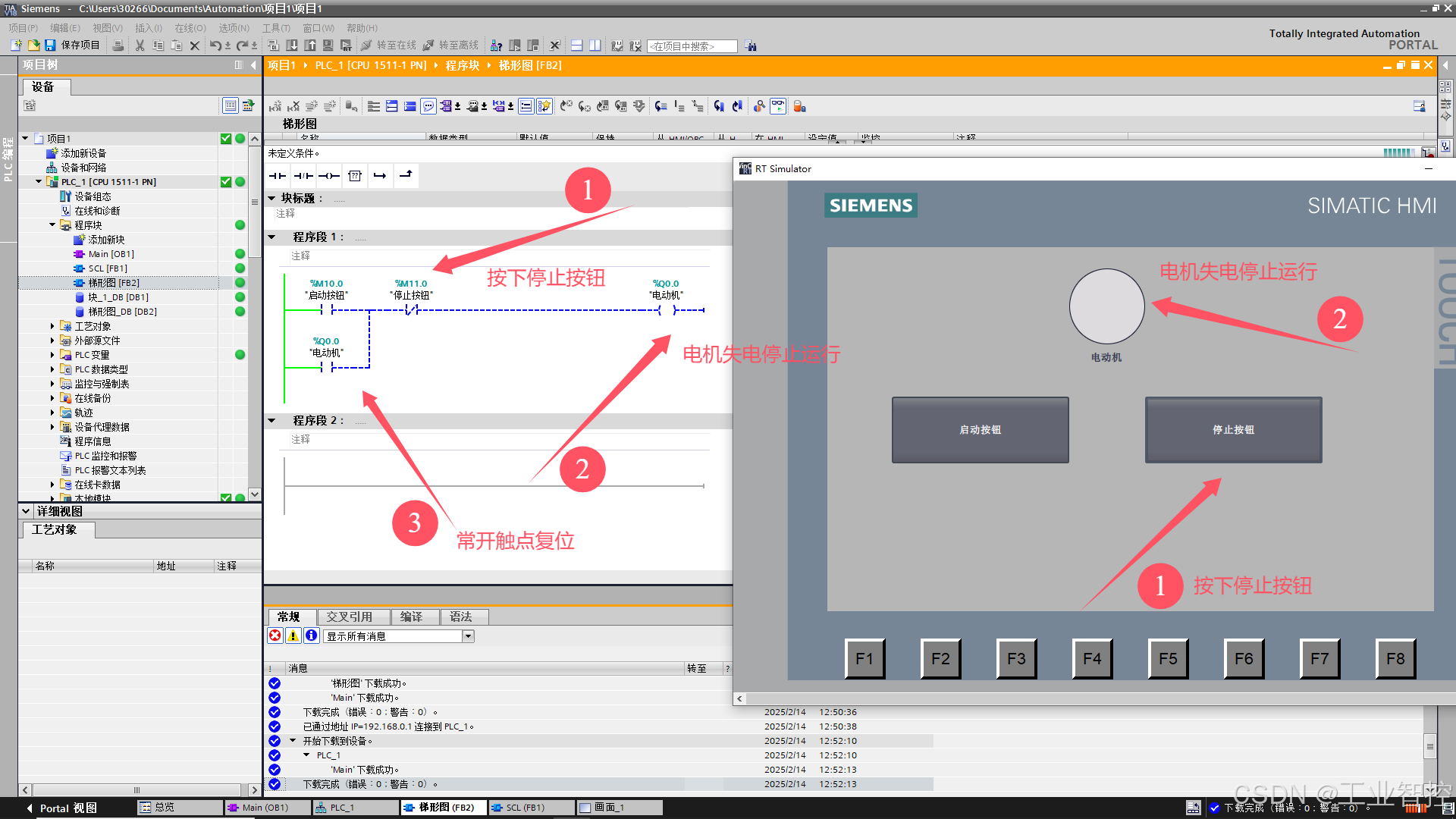

梯形图

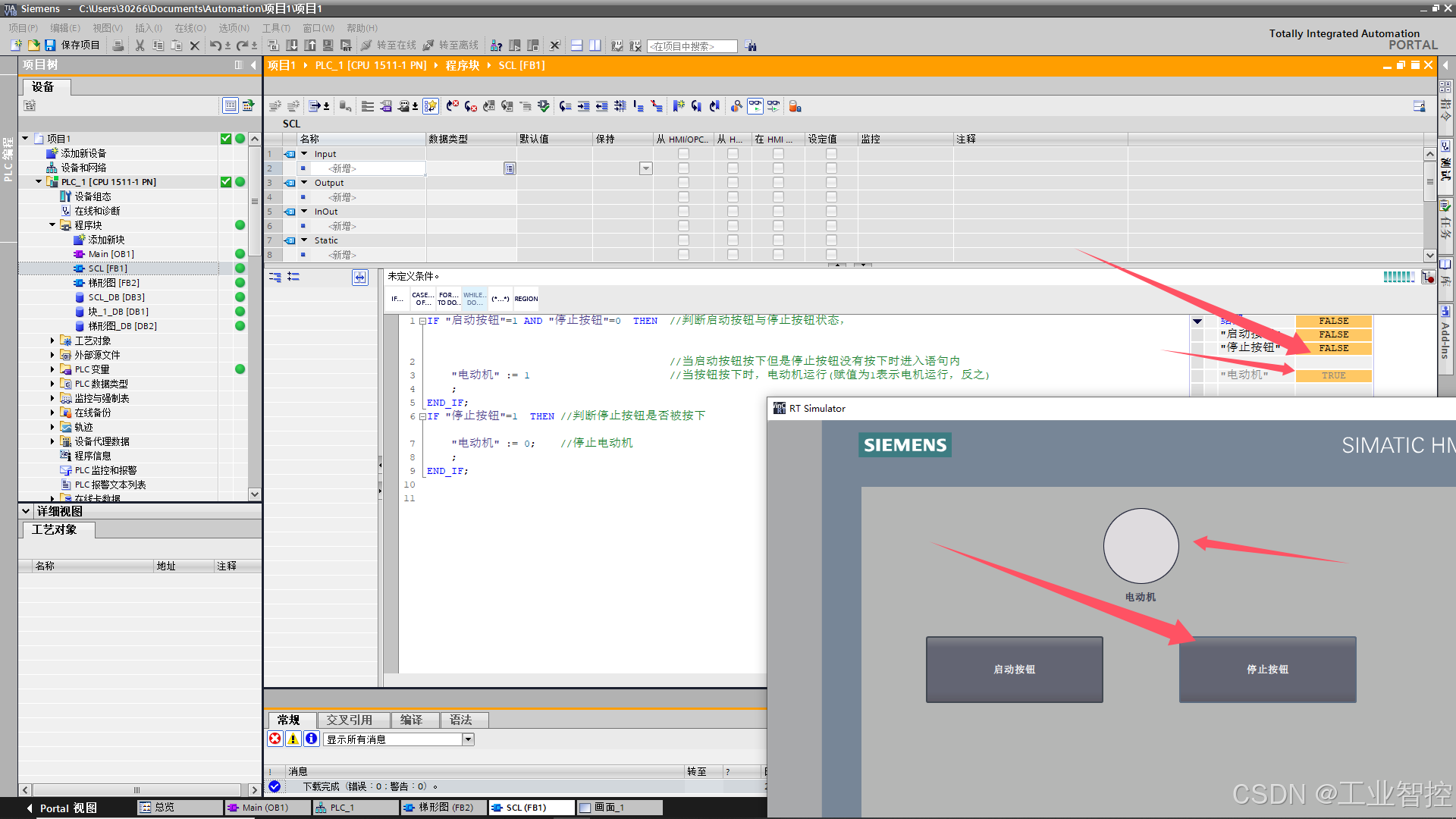

SCL

本章通过梯形图与SCL语言实现了电动机起保停控制，有疑惑的小伙伴可以私信博主。

下一章节我们讲PLC 星三角控制
