【FPGA】Verilog：计数器 | 异步计数器 | 同步计数器 | 2位二进制计数器的实现 | 4位十进制计数器的实现

已于 2023-11-17 23:13:47 修改
阅读量1w 收藏 44
点赞数 32
分类专栏： FPGA基础入门实践 文章标签： fpga开发 计数器 2位二进制计数器 四位十进制计数器
于 2023-11-11 16:53:11 首次发布
zdfs
本文链接：https://blog.csdn.net/weixin_50502862/article/details/134342151
版权
本文介绍了计数器的基础知识，包括同步和异步计数器的工作原理。接着，通过Verilog详细展示了如何实现一个2位二进制计数器和4位十进制计数器，包括实践说明、输出表和代码仿真，以加深理解。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

Ⅰ. 实践说明

0x00 计数器（Counter）

0x01 异步计数器（Asynchronous Counter）

0x02 同步计数器（Synchronous Counter）

Ⅱ. 实践：2位二进制计数器

0x00 实践说明

0x01 输出表

0x02 代码和仿真

Ⅲ. 实践：四位十进制计数器

0x00 实践说明

0x01 输出表

0x02 代码和仿真

Ⅰ. 实践说明

0x00 计数器（Counter）

计数器是一种状态周期性循环的顺序电路 (sequential circuit)。计数器接收一个时钟值 (high / low) 和一个要计数的输入值，输出结果是接收到输入的次数，并使用触发器对输入的累积次数进行计数。

计数器根据其工作方式分为 同步 (Synchronous) 和 异步 (Asynchronous) 两种，最简单的计数器形式是 上/下 计数器 (UP/DOWN)。

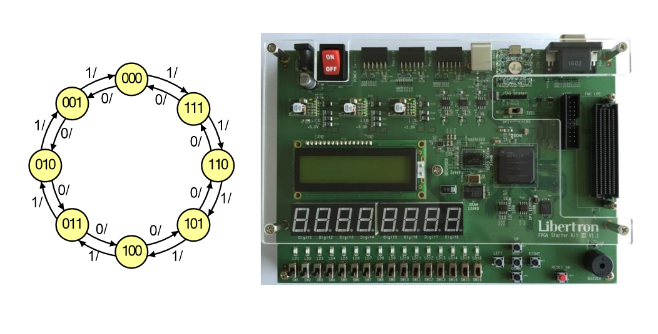

Up/Down Counter
