本文主要包含以下几部分内容：
1. 通过OV7725分析模块原理图。
2. 讲解部分寄存器的含义、RGB565格式图像输出时序、帧率计算。
3. 讲解SCCB协议与I2C协议的区别。
1、OV7725功能
OV7725是一款1/4英寸单芯片图像传感器，其感光阵列达到640*480，能实现最快 60fps 分辨率的图像采集。传感器内部集成了图像处理功能，包括自动曝光控制（AEC）、自动增益控制（AGC）和自动白平衡（AWB）等。同时传感器具有较高的感光灵敏度，适合低照度的应用，下图为OV7725的功能框图。
感光阵列（image array）在XCLK时钟的驱动下进行图像采样，输出640*480阵列的模拟数据；接着模拟信号处理器在时序发生器（video timing generator）的控制下对模拟数据进行算法处理（analog processing）。
模拟数据处理完成后分成 G（绿色）、 R（红色）、B（蓝色）三路通道经过AD转换器后转换成数字信号，并且通过DSP进行相关图像处理，最终输出所配置格式的10位视频数据流，如果需要使用RGB565格式输出，那么只有高8位的数据有效。
其中测试模块(test pattern generator)是用来进行彩条测试之类的，可以通过配置寄存器来启用这个模式，测试数据通路。
模拟信号处理以及DSP等都可以通过寄存器（registers）来配置，配置寄存器的接口就是SCCB接口，该接口协议是阉割版的I2C协议。
下表是OV7725的管脚含义的介绍，没有列出电源和接地相关引脚。
| 管脚 | I/O | 含义 |
|---|---|---|
| PWDN | I | 掉电模式，0：正常模式，1：掉电模式。 |
| RSTB | I | 系统复位，低电平有效。 |
| VREFH | I | 参考电压，通过0.1uF电容接地。 |
| VREFN | I | 参考电压，通过0.1uF电容接地。 |
| FSIN | I | 帧同步输入。 |
| VSYNC | O | 场同步输出。 |
| HREF | O | 像素有效指示信号。 |
| XCLK | I | 系统时钟输入。 |
| PCLK | O | 像素时钟输出。 |
| SCL | I | SCCB接口时钟输入。 |
| SDA | I/O | SCCB接口双向数据线。 |
| D0~D9 | O | 十位像素数据输出，D[9:2]用于8位YUV或RGB 565/RGB 555格式。 |

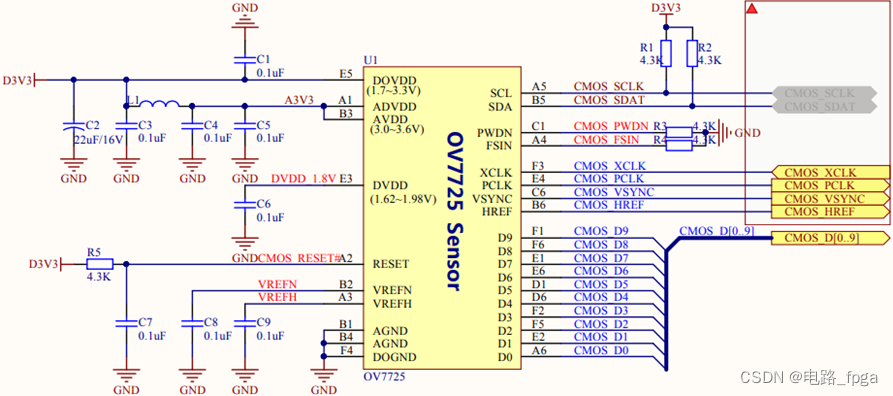

下图是OV7725模块的原理图，其中RESET引脚通过4.3K电阻上拉到VCC，并且通过一个0.1uF电容降低抖动。而PWDN引脚通过4.3K电阻下拉到地。也就是说该模块没有掉电模式和复位操作。
其余的XCLK、PCLK、VSYNC、HREF、D9~D0均引出，XCLK是需要外部提供给OV7725的系统时钟，该时钟输入OV7725之后，可以经过内部锁相环和寄存器配置生成PCLK，然后像素数据D9~D0在PCLK的下降沿输出数据，FPGA就可以在PCLK上升沿采集D9~D0的数据。场同步VSYNC的高电平表示传输一帧数据，HREF位高电平时表示D9~D0的数据有效。
而OV7725内部锁相环的倍频系数、输出像素的大小、自动曝光、自动增益等都可以通过SCCB接口进行配置。

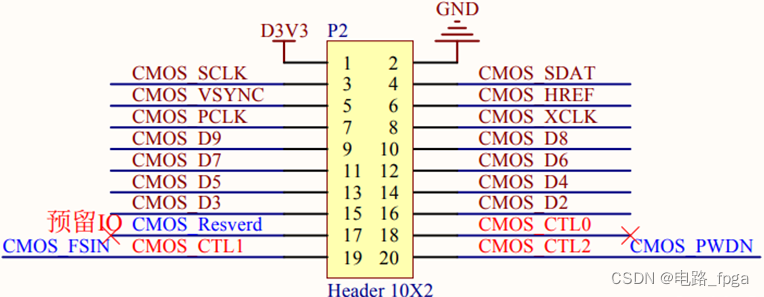

最终多数模块引出的引脚如下所示，由于大多使用RGB565格式输出数据，因此像素信号只需要输出D9~D28位即可。CMOS_CTL这些保留信号暂时不考虑。
2、寄存器
OV7725内部包含171个寄存器，每个寄存器有8位数据，寄存器的数目还是比较多的。而且很多寄存器与图像有关，对于我们不是专业研究图像的人来说，并不能很好的理解这些参数。本文只简单分析几个会经常用到的寄存器，如果需要其余寄存器可以通过数据手册自己查看。

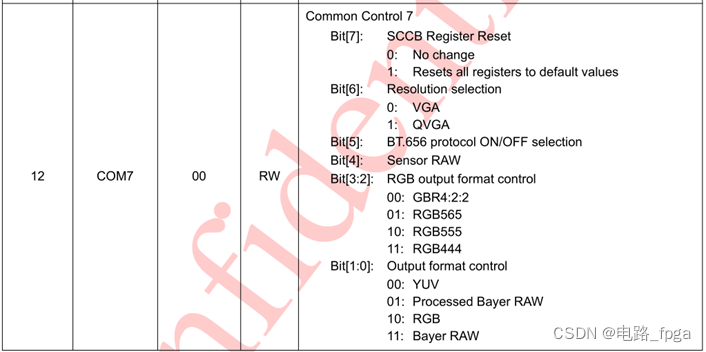

地址为0x12寄存器，该寄存器的bit7为1时，复位所有寄存器，发出该命令后，需要至少延迟1ms才能配置其余寄存器。
而bit1~0用于选择图像输出格式，为2’b00时输出YUV格式，为2’b01时输出Processed Bayer RAW格式，为2’b10时输出RGB格式，为2’b11时输出Bayer RAW格式。
当输出RGB格式时，需要通过bit3~2确定具体的RGB格式，2’b00输出RGB422，2‘b01输出RGB565，2’b10输出RGB555，2’b11输出RGB444格式的图像数据。

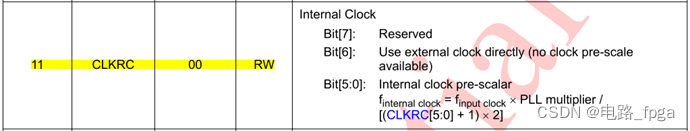

OV7725的XCLK生成PCLK的频率公式为：finternal clock = finput clock × PLL multiplier / [(CLKRC[5:0] + 1) × 2]。其中finternal clock为PCLK频率，finput clock为XCLK的频率。
PLL multiplier由地址为0x0D寄存器的bit7和bit6决定。如果为2’b00则PLL multiplier为1，如果为2’b01则PLL multiplier为4，如果为2’b10则PLL multiplier为6，如果为2’b11则PLL multiplier为8。
CLKRC[5:0]是地址为0x11寄存器的低6位数据，如果输入XCLK为12MHz，PLL 倍频设为4倍，CLKRC[5:0]设置为0，则可以得到PCLK为24MHz。
如何设置输出图像尺寸呢？

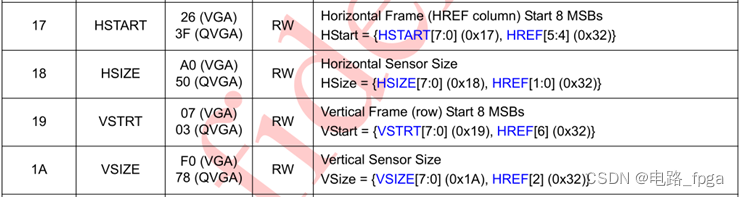

首先可以通过地址为0x18的bit7~0和0x32的bit1~0设置输出图像数据的水平像素个数。由于OV7725水平像素最大支持640，所以需要10位二进制数据才能表示，一个寄存器只有8位数据，需要两个寄存器才能存储10位数据。
地址为0x1A的bit7~0和0x32的bit2设置输出图像数据的垂直像素点个数，OV7725垂直像素最大支持480，需要9位二进制数据才能表示，因此需要两个寄存器进行存储。
其余寄存器还有很多，这里就简要介绍这几个重要的，其余的可以通过官方通过的初始化参数进行设置。
3、RGB565格式
OV7725输出RGB565格式的图像数据时序如下图所示，由于数据线只有8位，而每个像素点包含16位数据，因此需要两个PCLK时钟才能输出1个像素数据。
第一PCLK时钟下降沿输出5位红色像素和3位绿色像素数据，第二个PCLK时钟下降沿输出3位绿色像素和5位蓝色像素数据，两个时钟传输的数据拼接为一个像素点的数据。
由于OV7725在PCLK下降沿输出数据，那么FPGA就可以在PCLK的上升沿采集数据线D[9:2]上的数据。

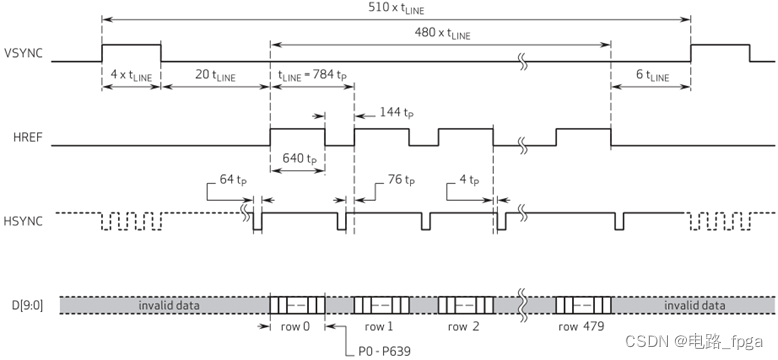

下图是VGA输出640*480像素的时序图，本次使用的是HREF信号，没有使用HSYNC信号。注意下图中tp表示传输1个像素数据的时钟，经过上述分析可知，在传输RGB565格式的数据时tp=2*PCLK。
HREF信号为高电平表示D[9:2]传输的数据是有效的，每次连续输出1行像素数据，因此上图中HREF信号每次拉高时间为640tp。由于显示前沿、后沿等东西的存在，每次传输完一行图像数据之后，需要拉低144tp才能在次传输下一行图像数据。因此传输一行数据的时间为640tp+144tp=784tp，将传输一行数据消耗的时间称为tLINE，因此tLINE=784tp。
场同步信号VSYNC拉高表示一帧数据传输的开始，因为显示前沿、后沿这些东西的存在，需要等一段时间HREF才会拉高输出有效像素数据。传输一帧图像数据需要510tLINE。
因此可以计算出传输一帧图像数据所需要的时钟个数为510tLINE=510*784tp=510*784*2*tpclk=799680*tpclk。
当PCLK时钟频率为24MHz时，则帧率为24M/799680≈30.012Hz，所以说当PCLK为24MHz时，每秒可以输出30张图片。PCLK为48MHz时，可以输出60帧的图像数据。

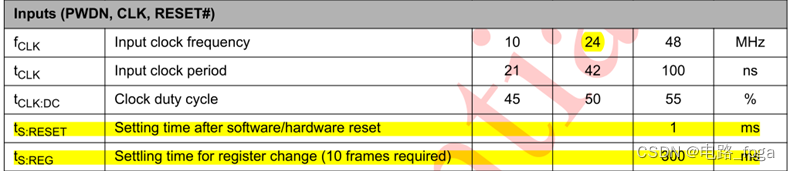

下图是时钟和复位的一些说明，PCLK最小为10MHz，最大为48MHz，即最大支持60帧640*480的图像输出。当复位后，需要等待1ms，配置寄存器之后，需要等待10帧数据输出的时间，输出的图像数据才会稳定。
一般最常用的就是RGB565格式，关于RGB565格式本文就介绍这么多，该接口常被称为DVP接口，后文直接使用FPGA实现数据采集。
4、SCCB时序
最后在讲解一下SCCB（Serial Camera Control Bus）协议的相关内容，该协议是OmniVision公司参考I2C协议为自家的图像传感器提出的接口协议。可以通过百度直接获取手册，据说厂家这么做是为了规避 I2C 总线的版权，手册里关于协议的描述采用三相写、两相写来对读写时序进行描述，搞得反而不好理解。

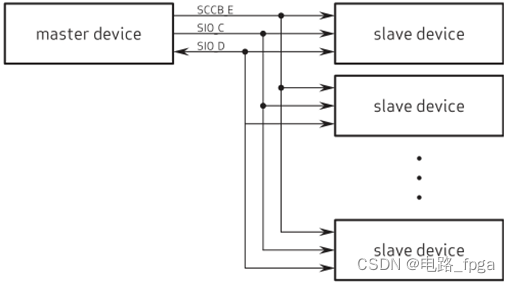

一般有三线和两线的两种连接方式，一般的传感器为了节省引脚，都将SCCB_E直接拉高处理了，只引出了SIO_C和SIO_D两个引脚。

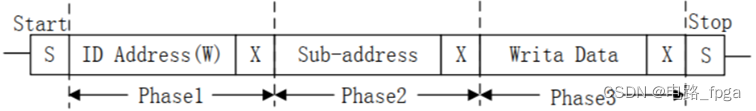

下面是SCCB的写时序，与I2C的写时序基本一致，首先发送器件地址，然后发送寄存器地址，最后发送写入数据，OV7725的器件地址为7’h21。
需要注意SCCB的应答位为X，表示不应答，含义就是从机可能不会对主机的指令做出应答，但是这段时间主机依旧要释放总线。即主机不需要检测从机是否应答，只需要传输对应的数据即可。
因此SCCB的写时序可以直接使用I2C的写时序，不用关心输出的应答信号即可。

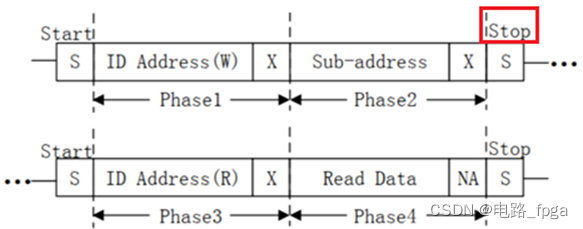

下图是SCCB的读时序，区别在于虚写完成时，由于SCCB没有重复起始位的功能，必须先发送停止位，之后才能发送起始位进行读操作。
因此I2C和SCCB协议有两个区别，第一SCCB的从机可能不会应答主机，主机也不需要去检测从机的应答位。第二就是SCCB在读操作时，发送完虚写之后，需要发送停止位，才能发送起始位读出数据。第三SCCB不支持连续地址读、写操作。
对于OV7725来说，一般只会通过写操作来配置其寄存器，不会使用读操作。因此在初始化OV7725寄存器时，完全可以使用I2C协议代替SCCB协议，因为不会使用读操作，所以不需要修改I2C读时序。
其余起始位、停止位均与I2C时序一致，可以查看前文I2C协议的详解。
最后注意有的原理图上SDA数据线上可能会串接电阻，这是为了在主机和从机争夺总线时，减小总线电流。

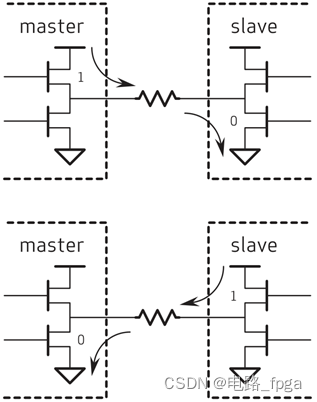

如下图所示，当主机输出高电平，从机输出低电平时，电流会从主机的VCC通过电阻直接到从机的GND，如果没有电阻，由于MOS管导通电阻一般很小，可能导致电流很大，烧毁器件吧。

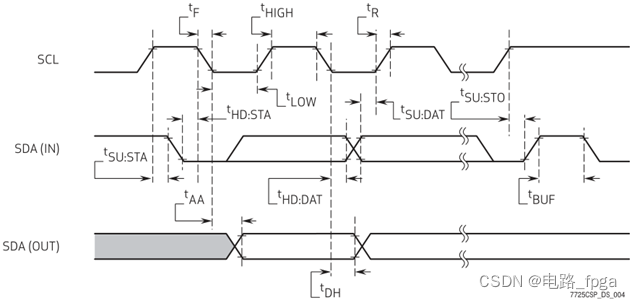

下图是SCCB接口时序，为了了解相关时序参数，需要查看该图。

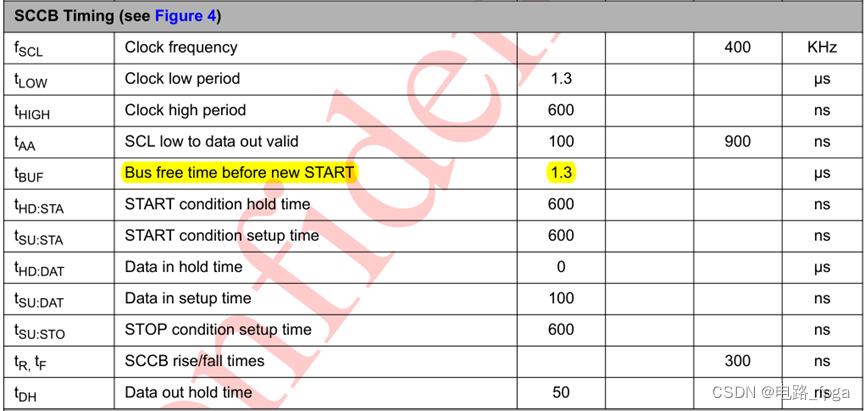

上图配合下表即可得知OV7725对SCCB协议相关要求，首先得知SCL最大频率为400KHz，没有最低频率的要求。
由于SCL频率较低，且数据均在SCL低电平的时候传输，所以数据相关的建立时间和保持时间一般是不会出现问题的。
由于使用FPGA，两次读、写操作的间隔时间可以达到系统时钟周期的(10ns)级别，所以需要关注一些OV7725对于两次SCCB操作的间隔时间要求。tBUF在上图可以看出是停止位和起始位之间的间隔，下表规定该时间必须大于1.3us。
前文写I2C时序代码时，起始位和停止位间隔时间大致是半个SCL周期，如果SCL为200KHz，那么半个SCL周期时间为2.5us，大于1.3us，不需要额外增加延时，当模块空闲即可开始下一次读写操作。
如果SCL频率为400KHz，半个SCL周期时间为1.25us，小于1.3us，可能需要增加额外延时。此处是针对我前文写的I2C模块进行分析的，如果不使用该模块可以忽略。
本文相关内容到此结束了，需要SCCB手册或者OV7725手册的在后台恢复“OV7725手册“（不包括引号）即可。建议看I2C手册，描述比SCCB简单多了，SCCB手册绕了一大圈，还是讲的相同问题。
如果对文章内容理解有疑惑或者对代码不理解，可以在评论区或者后台留言，看到后均会回复！
如果本文对您有帮助，还请多多点赞👍、评论💬和收藏⭐！您的支持是我更新的最大动力！将持续更新工程！
