PID控制是什么：

PID控制算法（比例-积分-微分控制）是一种广泛应用于工业控制系统的反馈控制机制。它通过比例（P）、积分（I）和微分（D）三个环节的组合来调节系统输出，使其尽可能接近设定值。

PID控制的公式及其理解：

想象一下，你正在开车去一个目的地。你的目标是让车子稳稳地停在指定的位置。这时候，PID控制器就像是你的大脑，它会根据车子当前的位置、速度以及你离目标的距离，来决定怎么打方向盘、踩油门或者刹车。下面我们把这个过程拆开，看看PID的三个部分是怎么工作的。

1. 比例控制（P）——看距离，快速调整

场景：你离目的地还有一段距离，比如100米。这时候，你肯定会加大油门，让车子快点靠近目标。

作用：比例控制就是根据你离目标的距离来决定怎么操作。距离越远，你踩油门的力度就越大；距离越近，你踩油门的力度就越小。

问题：如果你只靠这个方式，车子可能会在快到目的地时突然减速，甚至停不下来，导致车子在目标位置附近来回晃悠，或者干脆停不到准确的位置。

2. 积分控制（I）——耐心调整，消除误差

场景：你离目的地已经很近了，比如只有1米，但车子就是停不到准确的位置。这时候，你会慢慢调整油门，一点一点地让车子往前挪，直到完全停在目标点。

作用：积分控制就是关注你长时间没停到目标位置的情况。它会慢慢积累误差，然后一点点调整，直到车子完全停在目标位置。

问题：如果调整得太慢，车子可能会花很长时间才停好；如果调整得太快，车子可能会冲过目标点，然后又得倒回来。

3. 微分控制（D）——预判趋势，防止冲过头

场景：你离目的地越来越近，车速也很快。这时候，你会提前松油门或者轻踩刹车，防止车子冲过目标点。

作用：微分控制就是根据车子的速度变化来预判未来的趋势。如果车子正在快速接近目标，它会提前减少油门或者踩刹车，避免车子冲过头。

问题：如果微分控制太敏感，路上有一点小颠簸或者风吹草动，它可能会反应过度，导致车子开得不稳。

把这三个部分结合起来，PID控制器就像是一个经验丰富的司机，能够：

快速接近目标：通过比例控制，迅速缩小距离。

精准停车：通过积分控制，确保车子最终停在准确的位置。

平稳操作：通过微分控制，避免车子冲过头或者来回晃悠。

PID控制的实现：

以stm32控制编码器电机以及姿态传感器实现一个自平衡小车为例

1.初始化外设：

首先，需要初始化 STM32 的各个外设，包括 GPIO、定时器、串口、I2C 等

#include "stm32f1xx_hal.h"

// 定义全局变量
TIM_HandleTypeDef htim3;
I2C_HandleTypeDef hi2c1;

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_TIM3_Init(void);
static void MX_I2C1_Init(void);

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_TIM3_Init();
  MX_I2C1_Init();

  while (1)
  {
    // 主循环代码
  }
}

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    Error_Handler();
  }
}

static void MX_TIM3_Init(void)
{
  TIM_ClockConfigTypeDef sClockSourceConfig = {0};
  TIM_MasterConfigTypeDef sMasterConfig = {0};

  htim3.Instance = TIM3;
  htim3.Init.Prescaler = 0;
  htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
  htim3.Init.Period = 65535;
  htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
  htim3.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
  if (HAL_TIM_Base_Init(&htim3) != HAL_OK)
  {
    Error_Handler();
  }
  sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;
  if (HAL_TIM_ConfigClockSource(&htim3, &sClockSourceConfig) != HAL_OK)
  {
    Error_Handler();
  }
  sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
  sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
  if (HAL_TIMEx_MasterConfigSynchronization(&htim3, &sMasterConfig) != HAL_OK)
  {
    Error_Handler();
  }
}

static void MX_I2C1_Init(void)
{
  hi2c1.Instance = I2C1;
  hi2c1.Init.ClockSpeed = 100000;
  hi2c1.Init.DutyCycle = I2C_DUTYCYCLE_2;
  hi2c1.Init.OwnAddress1 = 0;
  hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
  hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
  hi2c1.Init.OwnAddress2 = 0;
  hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
  hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
  if (HAL_I2C_Init(&hi2c1) != HAL_OK)
  {
    Error_Handler();
  }
}

static void MX_GPIO_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);

  /*Configure GPIO pin : PA5 */
  GPIO_InitStruct.Pin = GPIO_PIN_5;
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
  HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

2.读取姿态传感器数据:

使用 I2C 接口读取 MPU6050 的加速度和角速度数据，并通过互补滤波或卡尔曼滤波算法计算出小车的姿态角度。

#include "mpu6050.h"

float angle;

void read_mpu6050(void)
{
  int16_t ax, ay, az;
  int16_t gx, gy, gz;

  MPU6050_ReadAccel(&ax, &ay, &az);
  MPU6050_ReadGyro(&gx, &gy, &gz);

  // 这里可以添加互补滤波或卡尔曼滤波算法
  // 计算出小车的姿态角度
  angle = ...;
}

3.实现 PID 控制算法

PID 控制算法是自平衡小车的核心，根据小车的实际姿态角度和目标角度计算出控制量，以调整电机的转速。以下是一个简单的 PID 控制函数：

typedef struct {
  float Kp;
  float Ki;
  float Kd;
  float setpoint;
  float integral;
  float previous_error;
} PID_Controller;

float pid_control(PID_Controller *pid, float current_value)
{
  float error = pid->setpoint - current_value;
  pid->integral += error;
  float derivative = error - pid->previous_error;
  float output = pid->Kp * error + pid->Ki * pid->integral + pid->Kd * derivative;
  pid->previous_error = error;
  return output;
}

4.控制编码器电机

根据 PID 控制算法计算出的控制量，通过 PWM 信号控制电机的转速和方向。以下是一个简单的电机控制函数：

void motor_control(float control_value)
{
  if (control_value > 0)
  {
    // 正转
    HAL_GPIO_WritePin(MOTOR_DIR_GPIO_Port, MOTOR_DIR_Pin, GPIO_PIN_SET);
    __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, (uint32_t)control_value);
  }
  else
  {
    // 反转
    HAL_GPIO_WritePin(MOTOR_DIR_GPIO_Port, MOTOR_DIR_Pin, GPIO_PIN_RESET);
    __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, (uint32_t)(-control_value));
  }
}

5.主循环

在主循环中，不断读取姿态传感器数据，调用 PID 控制算法计算控制量，然后控制电机转动。

PID_Controller pid;
pid.Kp = 1.0;
pid.Ki = 0.1;
pid.Kd = 0.01;
pid.setpoint = 0;
pid.integral = 0;
pid.previous_error = 0;

while (1)
{
  read_mpu6050();
  float control_value = pid_control(&pid, angle);
  motor_control(control_value);
  HAL_Delay(10);
}

PID控制参数的常用调节方法：

积分限幅：

在 PID 控制器中，积分项是对误差在一段时间内的累积。积分限幅指的是对积分项的值进行限制，使其不超过预先设定的上限和下限范围。这是为了避免积分项在某些情况下过度累积，从而对系统的控制性能产生不利影响。

防止积分饱和：当系统存在较大的误差，且持续时间较长时，积分项会不断累积，导致积分项的值变得非常大。这种情况被称为积分饱和。积分饱和会使系统在误差消除后，仍然输出一个较大的控制量，从而导致系统出现超调、振荡甚至不稳定的现象。通过积分限幅，可以限制积分项的最大值，避免积分饱和的发生。

改善系统动态响应：合理的积分限幅可以减少系统的超调，加快系统的响应速度，提高系统的动态性能。例如，在一些需要快速响应的控制系统中，通过积分限幅可以避免积分项的过度累积，使系统能够更快地跟踪设定值。

增强系统稳定性：积分限幅可以使系统在受到干扰或设定值变化时，保持稳定的控制输出。当系统受到干扰时，积分项可能会迅速增大，如果不进行限幅，可能会导致系统失控。通过积分限幅，可以限制积分项的变化范围，增强系统的抗干扰能力和稳定性。

积分限幅实现方式：

积分限幅的实现方式比较简单，通常在计算积分项时，对积分项的值进行判断，如果超出了设定的上限或下限，则将其限制在该范围内。具体步骤如下：在每次计算积分项时，先将当前误差乘以积分系数 Ki，并累加到积分项上。检查积分项的值是否超出了设定的上限或下限。如果积分项的值超出了上限，则将其设置为上限值；如果积分项的值低于下限，则将其设置为下限值。

积分分离：

在传统的 PID 控制中，积分环节的作用是消除系统的稳态误差。然而，在系统偏差较大时，积分作用会使得积分项快速累积，可能导致系统出现较大的超调，甚至引起系统不稳定。积分分离的基本思想是：当系统误差绝对值 ∣e(t)∣ 大于某个预先设定的阈值 β 时，取消积分作用，即令积分项为零，此时控制器相当于一个 PD 控制器，利用比例和微分作用快速响应误差，以减少超调；当系统误差绝对值 ∣e(t)∣ 小于等于阈值 β 时，引入积分作用，以消除系统的稳态误差，使系统能够准确地跟踪设定值。

积分分离的实现方式：

设定阈值 β：根据系统的特性和控制要求，确定一个合适的误差阈值 β。这个阈值需要通过实验或经验来确定，一般要综合考虑系统的响应速度和超调量。

计算误差 e(t)：在每个控制周期内，计算设定值 r(t) 与实际输出值 y(t) 之间的误差 e(t)=r(t)−y(t)。

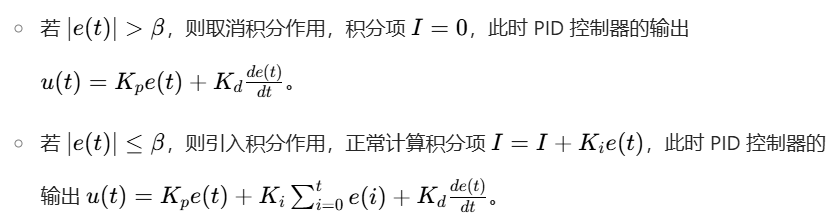

判断误差绝对值与阈值的大小关系

输出控制量：将计算得到的控制量 u(t) 输出到执行机构，对系统进行控制。

微分先行：

在传统的 PID 控制中，微分项是对误差信号进行微分运算，误差信号是设定值与实际输出值的差值。当设定值发生突变时，误差信号也会瞬间产生较大变化，经过微分运算后会使微分项输出一个很大的冲击值，这可能导致系统输出出现较大的超调，甚至使系统不稳定。微分先行的基本思想是将微分作用仅施加于系统的实际输出信号上，而不作用于设定值。这样，当设定值发生变化时，不会因为设定值的突变而使微分项产生过大的输出，从而减少了系统的超调，改善了系统的动态性能。
