两种风格的实体关系图(ER图)

ER 图（实体-关系图）的两种主要风格分别是 Chen 风格 和 Crow’s Foot 风格。

ER图绘制首先要了解关系是什么，理解起来就是：

• 一对一是夫妻、居民和身份证这种钢铁一般稳固的关系，为啥还要分成两个实体？因为居民拥有多种属性，身份证只是其成立的一种属性，我去乘车会带上身份证证明身份，但是出门吃饭泡澡就不需要这种强证明的实体，因此分成两个实体适合不同场景的需要
• 一对多就是舔狗关系，李狗蛋一心一意追求小美，然而小美是海王，追求者来者不拒
• 多对多就是“她只是我的妹妹~妹妹说紫色很有韵味~我没有思想准备~看到你身旁还有一位~不知道他是谁”
• 说到现在的关系好像只是数量上的多寡，有身份关系，有情感关系，总结起来关系有两种：

1、引用关系，某个实体是另一个实体的属性，比如订单实体中，有买家实体、卖家实体，居民实体有身份证这个属性，而身份证也可以成为一个实体，记录犯罪信息。

2、继承关系，某个实体从属于另一个实体，但是有一方更加具体。比如，用户实体就是很宽泛的实体，但是会员实体就比较具体，从数据量上也能体现。更愿意白嫖的占大多数。

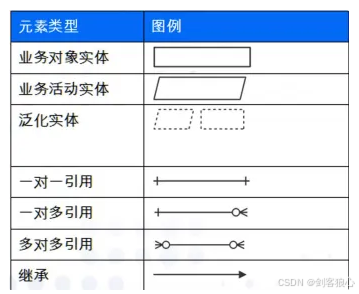

1. Chen 风格

特点

• 传统的 ER 图表示方法。
• 使用 菱形 表示关系，矩形 表示实体，椭圆 表示属性。
• 强调实体、属性和关系的三层结构。

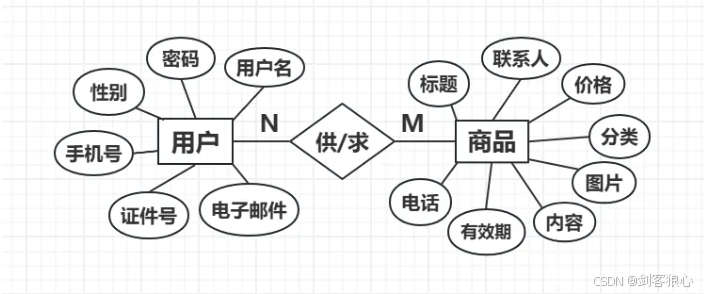

以上就是典型的Chen风格的ER图。只有两个实体已经显得非常臃肿，一旦实体数量增加，不仅属性占用的空间极大且乱，而且每个关系的定义也会让数据管理者头疼。

表示方法

实体

• 用矩形框表示实体。用户和商品就是两个实体，实体在物理层可以理解成一个个表。

属性

• 用椭圆表示属性。属性可以理解为表的字段。
• 椭圆通过直线连接到对应的实体或关系。

关系

• 用菱形表示关系。关系是一种抽象的逻辑概念，外键则是实现这种关系的工具。
• 菱形通过线连接到参与关系的实体。
• 在关系的连线上标注基数（如 1、n 等）表示参与实体的多重性。

多对多关系

• 两个实体通过菱形连接。
• 菱形连接线两侧分别标注 n 或 m，表示多对多。

2. Crow’s Foot 风格

特点

• 又称 "爪形符号法"，常用于数据库设计工具。
• 不使用菱形和椭圆，而是直接用实体和关系线表示。
• 使用线条和符号（如爪形、垂直线等）表示关系的多重性。

具体案例：

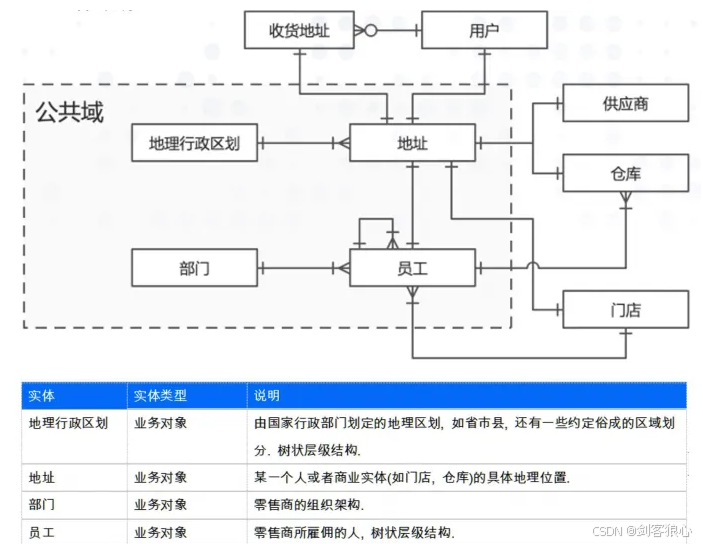

这里把地址实体单拎出来看看，地址和行政区划是多对一的关系，一家药房不能既在安徽又在江苏（在南京的话另算），地址和供应商、仓库、门店都是一对一的关系，而且是引用关系。地址和员工这里，我认为画错了，应该是一对多的关系。

      员工实体从自己身上画了一条指向自己的**一对多关系**线，这是一种典型的**自关联**设计，通常用于表示员工之间的层级或从属关系。

• 一个员工可以管理多个下属，即一个员工可能是其他员工的直属领导。
• 每个员工只能有一个直属领导（除非是最高层的员工，如CEO，没有上级）。

表示方法

实体

• 用矩形框表示实体。
• 实体名称写在矩形框内。

属性

• 通常不单独绘制，而是直接作为实体的字段列出。
• 主键和外键通常以特殊标记（如下划线）突出显示。

关系

• 实体之间的关系直接用线条连接。
• 线条两端的符号表示基数：
  • | 表示 "1"（一）。
  • 爪形 < 或 > 表示 "多"（n）。

多对多关系

• 两个实体之间用线条连接，线条两端均为爪形。
