为电赛做准备，随手练习移库，在监测电压的基础上，移植中景园的库到hal库里面
视频参考这个：

0xA1-OLED-STM32CubeMx配置 I2C并移植OLED驱动程序(基于ssd1306)


说的特别棒！

没基础看这个：

单片机stm32第14课(跨单片机移植tm1638程序)

下面是我移植前面的代码（固件库）：
main.c：

//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//中景园电子
//店铺地址：http://shop73023976.taobao.com/?spm=2013.1.0.0.M4PqC2
//
//  文 件 名   : main.c
//  版 本 号   : v2.0
//  作    者   : HuangKai
//  生成日期   : 2014-0101
//  最近修改   :
//  功能描述   : OLED 4接口演示例程(51系列)
//              说明:
//              ----------------------------------------------------------------
//              GND    电源地
//              VCC  接5V或3.3v电源
//              D0   接PG12（SCL）
//              D1   接PD5（SDA）
//              RES  PD4（SPI模块改成IIC模块需要接此引脚，IIC模块用户请忽略）
//              ----------------------------------------------------------------
// 修改历史   :
// 日    期   :
// 作    者   : HuangKai
// 修改内容   : 创建文件
//版权所有，盗版必究。
//Copyright(C) 中景园电子2014/3/16
//All rights reserved
//******************************************************************************/

#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "bmp.h"
#include "led.h"
int main(void)
{
	u8 t=' ';
	delay_init();
	LED_Init();
	OLED_Init();
	OLED_ColorTurn(0);//0正常显示，1 反色显示
  OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
	LED0=0;
	while(1)
	{
		OLED_ShowPicture(0,0,128,64,BMP1,1);
		OLED_Refresh();
		delay_ms(500);
		OLED_Clear();
		OLED_ShowChinese(0,0,0,16,1);//中
		OLED_ShowChinese(18,0,1,16,1);//景
		OLED_ShowChinese(36,0,2,16,1);//园
		OLED_ShowChinese(54,0,3,16,1);//电
		OLED_ShowChinese(72,0,4,16,1);//子
		OLED_ShowChinese(90,0,5,16,1);//技
		OLED_ShowChinese(108,0,6,16,1);//术
		OLED_ShowString(8,16,"ZHONGJINGYUAN",16,1);
		OLED_ShowString(20,32,"2014/05/01",16,1);
		OLED_ShowString(0,48,"ASCII:",16,1);
		OLED_ShowString(63,48,"CODE:",16,1);
		OLED_ShowChar(48,48,t,16,1);//显示ASCII字符
		t++;
		if(t>'~')t=' ';
		OLED_ShowNum(103,48,t,3,16,1);
		OLED_Refresh();
		delay_ms(500);
		OLED_Clear();
		OLED_ShowChinese(0,0,0,16,1);  //16*16 中
	  OLED_ShowChinese(16,0,0,24,1); //24*24 中
		OLED_ShowChinese(24,20,0,32,1);//32*32 中
	  OLED_ShowChinese(64,0,0,64,1); //64*64 中
		OLED_Refresh();
	  delay_ms(500);
  	OLED_Clear();
		OLED_ShowString(0,0,"ABC",8,1);//6*8 “ABC”
		OLED_ShowString(0,8,"ABC",12,1);//6*12 “ABC”
	  OLED_ShowString(0,20,"ABC",16,1);//8*16 “ABC”
		OLED_ShowString(0,36,"ABC",24,1);//12*24 “ABC”
	  OLED_Refresh();
		delay_ms(500);
		OLED_ScrollDisplay(11,4,1);
	}
}

oled.c:

#include "oled.h"
#include "stdlib.h"
#include "oledfont.h"
#include "delay.h"

u8 OLED_GRAM[144][8];

//反显函数
void OLED_ColorTurn(u8 i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xA6,OLED_CMD);//正常显示
		}
	if(i==1)
		{
			OLED_WR_Byte(0xA7,OLED_CMD);//反色显示
		}
}

//屏幕旋转180度
void OLED_DisplayTurn(u8 i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xC8,OLED_CMD);//正常显示
			OLED_WR_Byte(0xA1,OLED_CMD);
		}
	if(i==1)
		{
			OLED_WR_Byte(0xC0,OLED_CMD);//反转显示
			OLED_WR_Byte(0xA0,OLED_CMD);
		}
}

//延时
void IIC_delay(void)
{
	u8 t=3;
	while(t--);
}

//起始信号
void I2C_Start(void)
{
	OLED_SDA_Set();
	OLED_SCL_Set();
	IIC_delay();
	OLED_SDA_Clr();
	IIC_delay();
	OLED_SCL_Clr();
	IIC_delay();
}

//结束信号
void I2C_Stop(void)
{
	OLED_SDA_Clr();
	OLED_SCL_Set();
	IIC_delay();
	OLED_SDA_Set();
}

//等待信号响应
void I2C_WaitAck(void) //测数据信号的电平
{
	OLED_SDA_Set();
	IIC_delay();
	OLED_SCL_Set();
	IIC_delay();
	OLED_SCL_Clr();
	IIC_delay();
}

//写入一个字节
void Send_Byte(u8 dat)
{
	u8 i;
	for(i=0;i<8;i++)
	{
		if(dat&0x80)//将dat的8位从最高位依次写入
		{
			OLED_SDA_Set();
    }
		else
		{
			OLED_SDA_Clr();
    }
		IIC_delay();
		OLED_SCL_Set();
		IIC_delay();
		OLED_SCL_Clr();//将时钟信号设置为低电平
		dat<<=1;
  }
}

//发送一个字节
//mode:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(u8 dat,u8 mode)
{
	I2C_Start();
	Send_Byte(0x78);
	I2C_WaitAck();
	if(mode){Send_Byte(0x40);}
  else{Send_Byte(0x00);}
	I2C_WaitAck();
	Send_Byte(dat);
	I2C_WaitAck();
	I2C_Stop();
}

//开启OLED显示
void OLED_DisPlay_On(void)
{
	OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
	OLED_WR_Byte(0x14,OLED_CMD);//开启电荷泵
	OLED_WR_Byte(0xAF,OLED_CMD);//点亮屏幕
}

//关闭OLED显示
void OLED_DisPlay_Off(void)
{
	OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
	OLED_WR_Byte(0x10,OLED_CMD);//关闭电荷泵
	OLED_WR_Byte(0xAE,OLED_CMD);//关闭屏幕
}

//更新显存到OLED
void OLED_Refresh(void)
{
	u8 i,n;
	for(i=0;i<8;i++)
	{
		OLED_WR_Byte(0xb0+i,OLED_CMD); //设置行起始地址
		OLED_WR_Byte(0x00,OLED_CMD);   //设置低列起始地址
		OLED_WR_Byte(0x10,OLED_CMD);   //设置高列起始地址
		I2C_Start();
		Send_Byte(0x78);
		I2C_WaitAck();
		Send_Byte(0x40);
		I2C_WaitAck();
		for(n=0;n<128;n++)
		{
			Send_Byte(OLED_GRAM[n][i]);
			I2C_WaitAck();
		}
		I2C_Stop();
  }
}
//清屏函数
void OLED_Clear(void)
{
	u8 i,n;
	for(i=0;i<8;i++)
	{
	   for(n=0;n<128;n++)
			{
			 OLED_GRAM[n][i]=0;//清除所有数据
			}
  }
	OLED_Refresh();//更新显示
}

//画点
//x:0~127
//y:0~63
//t:1 填充 0,清空
void OLED_DrawPoint(u8 x,u8 y,u8 t)
{
	u8 i,m,n;
	i=y/8;
	m=y%8;
	n=1<<m;
	if(t){OLED_GRAM[x][i]|=n;}
	else
	{
		OLED_GRAM[x][i]=~OLED_GRAM[x][i];
		OLED_GRAM[x][i]|=n;
		OLED_GRAM[x][i]=~OLED_GRAM[x][i];
	}
}

//画线
//x1,y1:起点坐标
//x2,y2:结束坐标
void OLED_DrawLine(u8 x1,u8 y1,u8 x2,u8 y2,u8 mode)
{
	u16 t;
	int xerr=0,yerr=0,delta_x,delta_y,distance;
	int incx,incy,uRow,uCol;
	delta_x=x2-x1; //计算坐标增量
	delta_y=y2-y1;
	uRow=x1;//画线起点坐标
	uCol=y1;
	if(delta_x>0)incx=1; //设置单步方向
	else if (delta_x==0)incx=0;//垂直线
	else {incx=-1;delta_x=-delta_x;}
	if(delta_y>0)incy=1;
	else if (delta_y==0)incy=0;//水平线
	else {incy=-1;delta_y=-delta_x;}
	if(delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
	else distance=delta_y;
	for(t=0;t<distance+1;t++)
	{
		OLED_DrawPoint(uRow,uCol,mode);//画点
		xerr+=delta_x;
		yerr+=delta_y;
		if(xerr>distance)
		{
			xerr-=distance;
			uRow+=incx;
		}
		if(yerr>distance)
		{
			yerr-=distance;
			uCol+=incy;
		}
	}
}
//x,y:圆心坐标
//r:圆的半径
void OLED_DrawCircle(u8 x,u8 y,u8 r)
{
	int a, b,num;
    a = 0;
    b = r;
    while(2 * b * b >= r * r)
    {
        OLED_DrawPoint(x + a, y - b,1);
        OLED_DrawPoint(x - a, y - b,1);
        OLED_DrawPoint(x - a, y + b,1);
        OLED_DrawPoint(x + a, y + b,1);

        OLED_DrawPoint(x + b, y + a,1);
        OLED_DrawPoint(x + b, y - a,1);
        OLED_DrawPoint(x - b, y - a,1);
        OLED_DrawPoint(x - b, y + a,1);

        a++;
        num = (a * a + b * b) - r*r;//计算画的点离圆心的距离
        if(num > 0)
        {
            b--;
            a--;
        }
    }
}



//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//size1:选择字体 6x8/6x12/8x16/12x24
//mode:0,反色显示;1,正常显示
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size1,u8 mode)
{
	u8 i,m,temp,size2,chr1;
	u8 x0=x,y0=y;
	if(size1==8)size2=6;
	else size2=(size1/8+((size1%8)?1:0))*(size1/2);  //得到字体一个字符对应点阵集所占的字节数
	chr1=chr-' ';  //计算偏移后的值
	for(i=0;i<size2;i++)
	{
		if(size1==8)
			  {temp=asc2_0806[chr1][i];} //调用0806字体
		else if(size1==12)
        {temp=asc2_1206[chr1][i];} //调用1206字体
		else if(size1==16)
        {temp=asc2_1608[chr1][i];} //调用1608字体
		else if(size1==24)
        {temp=asc2_2412[chr1][i];} //调用2412字体
		else return;
		for(m=0;m<8;m++)
		{
			if(temp&0x01)OLED_DrawPoint(x,y,mode);
			else OLED_DrawPoint(x,y,!mode);
			temp>>=1;
			y++;
		}
		x++;
		if((size1!=8)&&((x-x0)==size1/2))
		{x=x0;y0=y0+8;}
		y=y0;
  }
}


//显示字符串
//x,y:起点坐标
//size1:字体大小
//*chr:字符串起始地址
//mode:0,反色显示;1,正常显示
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 size1,u8 mode)
{
	while((*chr>=' ')&&(*chr<='~'))//判断是不是非法字符!
	{
		OLED_ShowChar(x,y,*chr,size1,mode);
		if(size1==8)x+=6;
		else x+=size1/2;
		chr++;
  }
}

//m^n
u32 OLED_Pow(u8 m,u8 n)
{
	u32 result=1;
	while(n--)
	{
	  result*=m;
	}
	return result;
}

//显示数字
//x,y :起点坐标
//num :要显示的数字
//len :数字的位数
//size:字体大小
//mode:0,反色显示;1,正常显示
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size1,u8 mode)
{
	u8 t,temp,m=0;
	if(size1==8)m=2;
	for(t=0;t<len;t++)
	{
		temp=(num/OLED_Pow(10,len-t-1))%10;
			if(temp==0)
			{
				OLED_ShowChar(x+(size1/2+m)*t,y,'0',size1,mode);
      }
			else
			{
			  OLED_ShowChar(x+(size1/2+m)*t,y,temp+'0',size1,mode);
			}
  }
}

//显示汉字
//x,y:起点坐标
//num:汉字对应的序号
//mode:0,反色显示;1,正常显示
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1,u8 mode)
{
	u8 m,temp;
	u8 x0=x,y0=y;
	u16 i,size3=(size1/8+((size1%8)?1:0))*size1;  //得到字体一个字符对应点阵集所占的字节数
	for(i=0;i<size3;i++)
	{
		if(size1==16)
				{temp=Hzk1[num][i];}//调用16*16字体
		else if(size1==24)
				{temp=Hzk2[num][i];}//调用24*24字体
		else if(size1==32)
				{temp=Hzk3[num][i];}//调用32*32字体
		else if(size1==64)
				{temp=Hzk4[num][i];}//调用64*64字体
		else return;
		for(m=0;m<8;m++)
		{
			if(temp&0x01)OLED_DrawPoint(x,y,mode);
			else OLED_DrawPoint(x,y,!mode);
			temp>>=1;
			y++;
		}
		x++;
		if((x-x0)==size1)
		{x=x0;y0=y0+8;}
		y=y0;
	}
}

//num 显示汉字的个数
//space 每一遍显示的间隔
//mode:0,反色显示;1,正常显示
void OLED_ScrollDisplay(u8 num,u8 space,u8 mode)
{
	u8 i,n,t=0,m=0,r;
	while(1)
	{
		if(m==0)
		{
	    OLED_ShowChinese(128,24,t,16,mode); //写入一个汉字保存在OLED_GRAM[][]数组中
			t++;
		}
		if(t==num)
			{
				for(r=0;r<16*space;r++)      //显示间隔
				 {
					for(i=1;i<144;i++)
						{
							for(n=0;n<8;n++)
							{
								OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
							}
						}
           OLED_Refresh();
				 }
        t=0;
      }
		m++;
		if(m==16){m=0;}
		for(i=1;i<144;i++)   //实现左移
		{
			for(n=0;n<8;n++)
			{
				OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
			}
		}
		OLED_Refresh();
	}
}

//x,y：起点坐标
//sizex,sizey,图片长宽
//BMP[]：要写入的图片数组
//mode:0,反色显示;1,正常显示
void OLED_ShowPicture(u8 x,u8 y,u8 sizex,u8 sizey,u8 BMP[],u8 mode)
{
	u16 j=0;
	u8 i,n,temp,m;
	u8 x0=x,y0=y;
	sizey=sizey/8+((sizey%8)?1:0);
	for(n=0;n<sizey;n++)
	{
		 for(i=0;i<sizex;i++)
		 {
				temp=BMP[j];
				j++;
				for(m=0;m<8;m++)
				{
					if(temp&0x01)OLED_DrawPoint(x,y,mode);
					else OLED_DrawPoint(x,y,!mode);
					temp>>=1;
					y++;
				}
				x++;
				if((x-x0)==sizex)
				{
					x=x0;
					y0=y0+8;
				}
				y=y0;
     }
	 }
}
//OLED的初始化
void OLED_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG|RCC_APB2Periph_GPIOD, ENABLE);	 //使能A端口时钟
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; 		 //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
 	GPIO_Init(GPIOG, &GPIO_InitStructure);	  //初始化GPIOG12
 	GPIO_SetBits(GPIOG,GPIO_Pin_12);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; 		 //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
 	GPIO_Init(GPIOD, &GPIO_InitStructure);	  //初始化GPIOD1,5,15
 	GPIO_SetBits(GPIOD,GPIO_Pin_5);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
 	GPIO_Init(GPIOD, &GPIO_InitStructure);	  //初始化GPIOD1,5,15
 	GPIO_SetBits(GPIOD,GPIO_Pin_4);

	OLED_RES_Clr();
	delay_ms(200);
	OLED_RES_Set();

	OLED_WR_Byte(0xAE,OLED_CMD);//--turn off oled panel
	OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
	OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
	OLED_WR_Byte(0x40,OLED_CMD);//--set start line address  Set Mapping RAM Display Start Line (0x00~0x3F)
	OLED_WR_Byte(0x81,OLED_CMD);//--set contrast control register
	OLED_WR_Byte(0xCF,OLED_CMD);// Set SEG Output Current Brightness
	OLED_WR_Byte(0xA1,OLED_CMD);//--Set SEG/Column Mapping     0xa0左右反置 0xa1正常
	OLED_WR_Byte(0xC8,OLED_CMD);//Set COM/Row Scan Direction   0xc0上下反置 0xc8正常
	OLED_WR_Byte(0xA6,OLED_CMD);//--set normal display
	OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
	OLED_WR_Byte(0x3f,OLED_CMD);//--1/64 duty
	OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset	Shift Mapping RAM Counter (0x00~0x3F)
	OLED_WR_Byte(0x00,OLED_CMD);//-not offset
	OLED_WR_Byte(0xd5,OLED_CMD);//--set display clock divide ratio/oscillator frequency
	OLED_WR_Byte(0x80,OLED_CMD);//--set divide ratio, Set Clock as 100 Frames/Sec
	OLED_WR_Byte(0xD9,OLED_CMD);//--set pre-charge period
	OLED_WR_Byte(0xF1,OLED_CMD);//Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
	OLED_WR_Byte(0xDA,OLED_CMD);//--set com pins hardware configuration
	OLED_WR_Byte(0x12,OLED_CMD);
	OLED_WR_Byte(0xDB,OLED_CMD);//--set vcomh
	OLED_WR_Byte(0x40,OLED_CMD);//Set VCOM Deselect Level
	OLED_WR_Byte(0x20,OLED_CMD);//-Set Page Addressing Mode (0x00/0x01/0x02)
	OLED_WR_Byte(0x02,OLED_CMD);//
	OLED_WR_Byte(0x8D,OLED_CMD);//--set Charge Pump enable/disable
	OLED_WR_Byte(0x14,OLED_CMD);//--set(0x10) disable
	OLED_WR_Byte(0xA4,OLED_CMD);// Disable Entire Display On (0xa4/0xa5)
	OLED_WR_Byte(0xA6,OLED_CMD);// Disable Inverse Display On (0xa6/a7)
	OLED_Clear();
	OLED_WR_Byte(0xAF,OLED_CMD);
}

oled.h:

#ifndef __OLED_H
#define __OLED_H

#include "sys.h"
#include "stdlib.h"

//-----------------OLED端口定义----------------

#define OLED_SCL_Clr() GPIO_ResetBits(GPIOG,GPIO_Pin_12)//SCL
#define OLED_SCL_Set() GPIO_SetBits(GPIOG,GPIO_Pin_12)

#define OLED_SDA_Clr() GPIO_ResetBits(GPIOD,GPIO_Pin_5)//DIN1
#define OLED_SDA_Set() GPIO_SetBits(GPIOD,GPIO_Pin_5)

#define OLED_RES_Clr() GPIO_ResetBits(GPIOD,GPIO_Pin_4)//RES
#define OLED_RES_Set() GPIO_SetBits(GPIOD,GPIO_Pin_4)


#define OLED_CMD  0	//写命令
#define OLED_DATA 1	//写数据

void OLED_ClearPoint(u8 x,u8 y);
void OLED_ColorTurn(u8 i);
void OLED_DisplayTurn(u8 i);
void I2C_Start(void);
void I2C_Stop(void);
void I2C_WaitAck(void);
void Send_Byte(u8 dat);
void OLED_WR_Byte(u8 dat,u8 mode);
void OLED_DisPlay_On(void);
void OLED_DisPlay_Off(void);
void OLED_Refresh(void);
void OLED_Clear(void);
void OLED_DrawPoint(u8 x,u8 y,u8 t);
void OLED_DrawLine(u8 x1,u8 y1,u8 x2,u8 y2,u8 mode);
void OLED_DrawCircle(u8 x,u8 y,u8 r);
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size1,u8 mode);
void OLED_ShowChar6x8(u8 x,u8 y,u8 chr,u8 mode);
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 size1,u8 mode);
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size1,u8 mode);
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1,u8 mode);
void OLED_ScrollDisplay(u8 num,u8 space,u8 mode);
void OLED_ShowPicture(u8 x,u8 y,u8 sizex,u8 sizey,u8 BMP[],u8 mode);
void OLED_Init(void);

#endif

集体代码淘宝上全都是。

下面是我移植后面的：

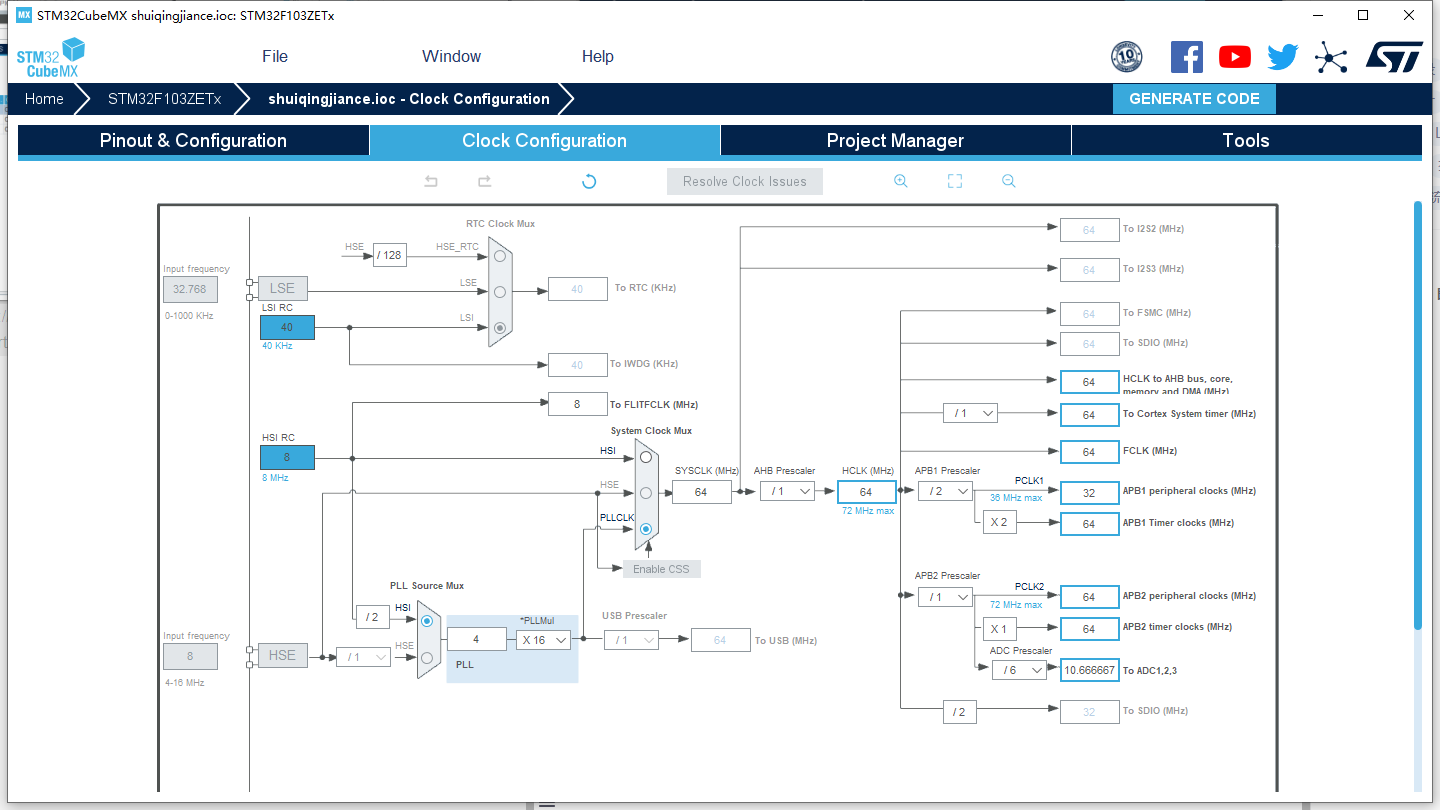

在这里插入图片描述
在这里插入图片描述
oled.c:


#include "oled.h"
#include "stdlib.h"
#include "stdint.h"
#include "oledfont.h"
//#include "delay.h"

#define OLED_ADDRESS  0x78

uint8_t OLED_GRAM[144][8];

//反显函数
void OLED_ColorTurn(uint8_t i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xA6,OLED_CMD);//正常显示
		}
	if(i==1)
		{
			OLED_WR_Byte(0xA7,OLED_CMD);//反色显示
		}
}

//屏幕旋转180度
void OLED_DisplayTurn(uint8_t i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xC8,OLED_CMD);//正常显示
			OLED_WR_Byte(0xA1,OLED_CMD);
		}
	if(i==1)
		{
			OLED_WR_Byte(0xC0,OLED_CMD);//反转显示
			OLED_WR_Byte(0xA0,OLED_CMD);
		}
}

//延时
void IIC_delay(void)
{
	uint8_t t=3;
	while(t--);
}

//起始信号
void I2C_Start(void)
{
	OLED_SDA_Set();
	OLED_SCL_Set();
	IIC_delay();
	OLED_SDA_Clr();
	IIC_delay();
	OLED_SCL_Clr();
	IIC_delay();
}

//结束信号
void I2C_Stop(void)
{
	OLED_SDA_Clr();
	OLED_SCL_Set();
	IIC_delay();
	OLED_SDA_Set();
}

//等待信号响应
void I2C_WaitAck(void) //测数据信号的电平
{
	OLED_SDA_Set();
	IIC_delay();
	OLED_SCL_Set();
	IIC_delay();
	OLED_SCL_Clr();
	IIC_delay();
}

//写入一个字节
void Send_Byte(uint8_t dat)
{
	uint8_t i;
	for(i=0;i<8;i++)
	{
		if(dat&0x80)//将dat的8位从最高位依次写入
		{
			OLED_SDA_Set();
    }
		else
		{
			OLED_SDA_Clr();
    }
		IIC_delay();
		OLED_SCL_Set();
		IIC_delay();
		OLED_SCL_Clr();//将时钟信号设置为低电平
		dat<<=1;
  }
}

//发送一个字节
//mode:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(uint8_t dat,uint8_t mode)
{
	I2C_Start();
	Send_Byte(0x78);
	I2C_WaitAck();
	if(mode){Send_Byte(0x40);}
  else{Send_Byte(0x00);}
	I2C_WaitAck();
	Send_Byte(dat);
	I2C_WaitAck();
	I2C_Stop();
}

//开启OLED显示
void OLED_DisPlay_On(void)
{
	OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
	OLED_WR_Byte(0x14,OLED_CMD);//开启电荷泵
	OLED_WR_Byte(0xAF,OLED_CMD);//点亮屏幕
}

//关闭OLED显示
void OLED_DisPlay_Off(void)
{
	OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
	OLED_WR_Byte(0x10,OLED_CMD);//关闭电荷泵
	OLED_WR_Byte(0xAE,OLED_CMD);//关闭屏幕
}

//更新显存到OLED
void OLED_Refresh(void)
{
	uint8_t i,n;
	for(i=0;i<8;i++)
	{
		OLED_WR_Byte(0xb0+i,OLED_CMD); //设置行起始地址
		OLED_WR_Byte(0x00,OLED_CMD);   //设置低列起始地址
		OLED_WR_Byte(0x10,OLED_CMD);   //设置高列起始地址
		I2C_Start();
		Send_Byte(0x78);
		I2C_WaitAck();
		Send_Byte(0x40);
		I2C_WaitAck();
		for(n=0;n<128;n++)
		{
			Send_Byte(OLED_GRAM[n][i]);
			I2C_WaitAck();
		}
		I2C_Stop();
  }
}
//清屏函数
void OLED_Clear(void)
{
	uint8_t i,n;
	for(i=0;i<8;i++)
	{
	   for(n=0;n<128;n++)
			{
			 OLED_GRAM[n][i]=0;//清除所有数据
			}
  }
	OLED_Refresh();//更新显示
}

//画点
//x:0~127
//y:0~63
//t:1 填充 0,清空
void OLED_DrawPoint(uint8_t x,uint8_t y,uint8_t t)
{
	uint8_t i,m,n;
	i=y/8;
	m=y%8;
	n=1<<m;
	if(t){OLED_GRAM[x][i]|=n;}
	else
	{
		OLED_GRAM[x][i]=~OLED_GRAM[x][i];
		OLED_GRAM[x][i]|=n;
		OLED_GRAM[x][i]=~OLED_GRAM[x][i];
	}
}

//画线
//x1,y1:起点坐标
//x2,y2:结束坐标
void OLED_DrawLine(uint8_t x1,uint8_t y1,uint8_t x2,uint8_t y2,uint8_t mode)
{
	uint16_t t;
	int xerr=0,yerr=0,delta_x,delta_y,distance;
	int incx,incy,uRow,uCol;
	delta_x=x2-x1; //计算坐标增量
	delta_y=y2-y1;
	uRow=x1;//画线起点坐标
	uCol=y1;
	if(delta_x>0)incx=1; //设置单步方向
	else if (delta_x==0)incx=0;//垂直线
	else {incx=-1;delta_x=-delta_x;}
	if(delta_y>0)incy=1;
	else if (delta_y==0)incy=0;//水平线
	else {incy=-1;delta_y=-delta_x;}
	if(delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
	else distance=delta_y;
	for(t=0;t<distance+1;t++)
	{
		OLED_DrawPoint(uRow,uCol,mode);//画点
		xerr+=delta_x;
		yerr+=delta_y;
		if(xerr>distance)
		{
			xerr-=distance;
			uRow+=incx;
		}
		if(yerr>distance)
		{
			yerr-=distance;
			uCol+=incy;
		}
	}
}
//x,y:圆心坐标
//r:圆的半径
void OLED_DrawCircle(uint8_t x,uint8_t y,uint8_t r)
{
	int a, b,num;
    a = 0;
    b = r;
    while(2 * b * b >= r * r)
    {
        OLED_DrawPoint(x + a, y - b,1);
        OLED_DrawPoint(x - a, y - b,1);
        OLED_DrawPoint(x - a, y + b,1);
        OLED_DrawPoint(x + a, y + b,1);

        OLED_DrawPoint(x + b, y + a,1);
        OLED_DrawPoint(x + b, y - a,1);
        OLED_DrawPoint(x - b, y - a,1);
        OLED_DrawPoint(x - b, y + a,1);

        a++;
        num = (a * a + b * b) - r*r;//计算画的点离圆心的距离
        if(num > 0)
        {
            b--;
            a--;
        }
    }
}



//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//size1:选择字体 6x8/6x12/8x16/12x24
//mode:0,反色显示;1,正常显示
void OLED_ShowChar(uint8_t x,uint8_t y,uint8_t chr,uint8_t size1,uint8_t mode)
{
	uint8_t i,m,temp,size2,chr1;
	uint8_t x0=x,y0=y;
	if(size1==8)size2=6;
	else size2=(size1/8+((size1%8)?1:0))*(size1/2);  //得到字体一个字符对应点阵集所占的字节数
	chr1=chr-' ';  //计算偏移后的值
	for(i=0;i<size2;i++)
	{
		if(size1==8)
			  {temp=asc2_0806[chr1][i];} //调用0806字体
		else if(size1==12)
        {temp=asc2_1206[chr1][i];} //调用1206字体
		else if(size1==16)
        {temp=asc2_1608[chr1][i];} //调用1608字体
		else if(size1==24)
        {temp=asc2_2412[chr1][i];} //调用2412字体
		else return;
		for(m=0;m<8;m++)
		{
			if(temp&0x01)OLED_DrawPoint(x,y,mode);
			else OLED_DrawPoint(x,y,!mode);
			temp>>=1;
			y++;
		}
		x++;
		if((size1!=8)&&((x-x0)==size1/2))
		{x=x0;y0=y0+8;}
		y=y0;
  }
}


//显示字符串
//x,y:起点坐标
//size1:字体大小
//*chr:字符串起始地址
//mode:0,反色显示;1,正常显示
void OLED_ShowString(uint8_t x,uint8_t y,uint8_t *chr,uint8_t size1,uint8_t mode)
{
	while((*chr>=' ')&&(*chr<='~'))//判断是不是非法字符!
	{
		OLED_ShowChar(x,y,*chr,size1,mode);
		if(size1==8)x+=6;
		else x+=size1/2;
		chr++;
  }
}

//m^n
uint32_t OLED_Pow(uint8_t m,uint8_t n)
{
	uint32_t result=1;
	while(n--)
	{
	  result*=m;
	}
	return result;
}

//显示数字
//x,y :起点坐标
//num :要显示的数字
//len :数字的位数
//size:字体大小
//mode:0,反色显示;1,正常显示
void OLED_ShowNum(uint8_t x,uint8_t y,uint32_t num,uint8_t len,uint8_t size1,uint8_t mode)
{
	uint8_t t,temp,m=0;
	if(size1==8)m=2;
	for(t=0;t<len;t++)
	{
		temp=(num/OLED_Pow(10,len-t-1))%10;
			if(temp==0)
			{
				OLED_ShowChar(x+(size1/2+m)*t,y,'0',size1,mode);
      }
			else
			{
			  OLED_ShowChar(x+(size1/2+m)*t,y,temp+'0',size1,mode);
			}
  }
}

//显示汉字
//x,y:起点坐标
//num:汉字对应的序号
//mode:0,反色显示;1,正常显示
void OLED_ShowChinese(uint8_t x,uint8_t y,uint8_t num,uint8_t size1,uint8_t mode)
{
	uint8_t m,temp;
	uint8_t x0=x,y0=y;
	uint16_t i,size3=(size1/8+((size1%8)?1:0))*size1;  //得到字体一个字符对应点阵集所占的字节数
	for(i=0;i<size3;i++)
	{
		if(size1==16)
				{temp=Hzk1[num][i];}//调用16*16字体
		else if(size1==24)
				{temp=Hzk2[num][i];}//调用24*24字体
		else if(size1==32)
				{temp=Hzk3[num][i];}//调用32*32字体
		else if(size1==64)
				{temp=Hzk4[num][i];}//调用64*64字体
		else return;
		for(m=0;m<8;m++)
		{
			if(temp&0x01)OLED_DrawPoint(x,y,mode);
			else OLED_DrawPoint(x,y,!mode);
			temp>>=1;
			y++;
		}
		x++;
		if((x-x0)==size1)
		{x=x0;y0=y0+8;}
		y=y0;
	}
}

//num 显示汉字的个数
//space 每一遍显示的间隔
//mode:0,反色显示;1,正常显示
void OLED_ScrollDisplay(uint8_t num,uint8_t space,uint8_t mode)
{
	uint8_t i,n,t=0,m=0,r;
	while(1)
	{
		if(m==0)
		{
	    OLED_ShowChinese(128,24,t,16,mode); //写入一个汉字保存在OLED_GRAM[][]数组中
			t++;
		}
		if(t==num)
			{
				for(r=0;r<16*space;r++)      //显示间隔
				 {
					for(i=1;i<144;i++)
						{
							for(n=0;n<8;n++)
							{
								OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
							}
						}
           OLED_Refresh();
				 }
        t=0;
      }
		m++;
		if(m==16){m=0;}
		for(i=1;i<144;i++)   //实现左移
		{
			for(n=0;n<8;n++)
			{
				OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
			}
		}
		OLED_Refresh();
	}
}

//x,y：起点坐标
//sizex,sizey,图片长宽
//BMP[]：要写入的图片数组
//mode:0,反色显示;1,正常显示
void OLED_ShowPicture(uint8_t x,uint8_t y,uint8_t sizex,uint8_t sizey,uint8_t BMP[],uint8_t mode)
{
	uint16_t j=0;
	uint8_t i,n,temp,m;
	uint8_t x0=x,y0=y;
	sizey=sizey/8+((sizey%8)?1:0);
	for(n=0;n<sizey;n++)
	{
		 for(i=0;i<sizex;i++)
		 {
				temp=BMP[j];
				j++;
				for(m=0;m<8;m++)
				{
					if(temp&0x01)OLED_DrawPoint(x,y,mode);
					else OLED_DrawPoint(x,y,!mode);
					temp>>=1;
					y++;
				}
				x++;
				if((x-x0)==sizex)
				{
					x=x0;
					y0=y0+8;
				}
				y=y0;
     }
	 }
}
//OLED的初始化
void OLED_Init(void)
{
//	GPIO_InitTypeDef  GPIO_InitStructure;
// 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG|RCC_APB2Periph_GPIOD, ENABLE);	 //使能A端口时钟
//	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
// 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; 		 //推挽输出
//	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
// 	GPIO_Init(GPIOG, &GPIO_InitStructure);	  //初始化GPIOG12
// 	GPIO_SetBits(GPIOG,GPIO_Pin_12);
//
//	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
// 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD; 		 //推挽输出
//	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
// 	GPIO_Init(GPIOD, &GPIO_InitStructure);	  //初始化GPIOD1,5,15
// 	GPIO_SetBits(GPIOD,GPIO_Pin_5);
//
//	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
// 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; 		 //推挽输出
//	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz
// 	GPIO_Init(GPIOD, &GPIO_InitStructure);	  //初始化GPIOD1,5,15
// 	GPIO_SetBits(GPIOD,GPIO_Pin_4);
    MX_GPIO_Init();

	OLED_RES_Clr();
	HAL_Delay(200);
	OLED_RES_Set();

	OLED_WR_Byte(0xAE,OLED_CMD);//--关闭oled面板
	OLED_WR_Byte(0x00,OLED_CMD);//---设置低列地址
	OLED_WR_Byte(0x10,OLED_CMD);//---设置高列地址
	OLED_WR_Byte(0x40,OLED_CMD);//--设置映射RAM显示起始线(0x00~0x3F)
	OLED_WR_Byte(0x81,OLED_CMD);//--设置对比度控制寄存器
	OLED_WR_Byte(0xCF,OLED_CMD);// 设置SEG输出电流亮度
	OLED_WR_Byte(0xA1,OLED_CMD);//--赛格/列映射    0xa0左右反置 0xa1正常
	OLED_WR_Byte(0xC8,OLED_CMD);//设置“COM/Row扫描方向”  0xc0上下反置 0xc8正常
	OLED_WR_Byte(0xA6,OLED_CMD);//--设置正常显示
	OLED_WR_Byte(0xA8,OLED_CMD);//--设置复用比例(1 ~ 64)
	OLED_WR_Byte(0x3f,OLED_CMD);//--1/64 duty
	OLED_WR_Byte(0xD3,OLED_CMD);//-设置显示偏移移位映射RAM计数器(0x00~0x3F)
	OLED_WR_Byte(0x00,OLED_CMD);//-not offset
	OLED_WR_Byte(0xd5,OLED_CMD);//--设置显示时钟分频比/振荡器频率
	OLED_WR_Byte(0x80,OLED_CMD);//--设置分割比率，设置时钟为100帧/秒
	OLED_WR_Byte(0xD9,OLED_CMD);//--设置pre-charge时期
	OLED_WR_Byte(0xF1,OLED_CMD);//设置预充电为15个时钟&放电为1个时钟
	OLED_WR_Byte(0xDA,OLED_CMD);//--设置com引脚硬件配置
	OLED_WR_Byte(0x12,OLED_CMD);
	OLED_WR_Byte(0xDB,OLED_CMD);//--设置vcomh
	OLED_WR_Byte(0x40,OLED_CMD);//设置VCOM取消选择级别
	OLED_WR_Byte(0x20,OLED_CMD);//-设置页面寻址模式(0x00/0x01/0x02)
	OLED_WR_Byte(0x02,OLED_CMD);//
	OLED_WR_Byte(0x8D,OLED_CMD);//--set Charge Pump enable/disable
	OLED_WR_Byte(0x14,OLED_CMD);//--set(0x10) disable
	OLED_WR_Byte(0xA4,OLED_CMD);// 禁用整个显示打开(0xa4/0xa5)
	OLED_WR_Byte(0xA6,OLED_CMD);// 禁用逆显示开关(0xa6/a7)
	OLED_Clear();
	OLED_WR_Byte(0xAF,OLED_CMD);
}

oled.h

/*
* 2021.7.20
* 移植固件库  可能会有问题
* 为了电赛，拿来练练手
* --阿蛋
*/
#ifndef __OLED_H_
#define __OLED_H_
#include "main.h"
#include "usart.h"
#define OLED_SCL_Clr() HAL_GPIO_WritePin(GPIOG,oled_scl_Pin, GPIO_PIN_RESET)//SCL
#define OLED_SCL_Set() HAL_GPIO_WritePin(GPIOG,oled_scl_Pin, GPIO_PIN_SET)

#define OLED_SDA_Clr()   HAL_GPIO_WritePin(oled_din1_GPIO_Port, oled_din1_Pin, GPIO_PIN_RESET)//DIN1
#define OLED_SDA_Set()   HAL_GPIO_WritePin(oled_din1_GPIO_Port, oled_din1_Pin, GPIO_PIN_SET)

#define OLED_RES_Clr() HAL_GPIO_WritePin(GPIOG,oled_res_Pin, GPIO_PIN_RESET)//RES
#define OLED_RES_Set() HAL_GPIO_WritePin(GPIOG,oled_res_Pin, GPIO_PIN_SET)
#define OLED_CMD  0	//写命令
#define OLED_DATA 1	//写数据


  /*Configure GPIO pin Output Level */
//  HAL_GPIO_WritePin(GPIOG,oled_res_Pin, GPIO_PIN_RESET);


void OLED_ClearPoint(uint8_t  x,uint8_t y);  //清点
void OLED_ColorTurn(uint8_t i);              //颜色反转
void OLED_DisplayTurn(uint8_t i);            //显示反转
void I2C_Start(void);                  	 //i2c初始化
void I2C_Stop(void);                  	     //i2c停止
void I2C_WaitAck(void);                     //I2C等待应答
void Send_Byte(uint8_t dat);                //发送字节
void OLED_WR_Byte(uint8_t dat,uint8_t mode);//写入字节
void OLED_DisPlay_On(void);                 //显示开
void OLED_DisPlay_Off(void);                //显示关
void OLED_Refresh(void);					 //恢复
void OLED_Clear(void);                      //清除
void OLED_DrawPoint(uint8_t x,uint8_t y,uint8_t t);                                               //画点
void OLED_DrawLine(uint8_t x1,uint8_t y1,uint8_t x2,uint8_t y2,uint8_t mode);                     //画线
void OLED_DrawCircle(uint8_t x,uint8_t y,uint8_t r);                                              //画圈
void OLED_ShowChar(uint8_t x,uint8_t y,uint8_t chr,uint8_t size1,uint8_t mode);                   //显示字符
void OLED_ShowChar6x8(uint8_t x,uint8_t y,uint8_t chr,uint8_t mode);                              //显示字符6*8
void OLED_ShowString(uint8_t x,uint8_t y,uint8_t *chr,uint8_t size1,uint8_t mode);                //显示字符串
void OLED_ShowNum(uint8_t x,uint8_t y,uint32_t num,uint8_t len,uint8_t size1,uint8_t mode);       //显示数字
void OLED_ShowChinese(uint8_t x,uint8_t y,uint8_t num,uint8_t size1,uint8_t mode);                //显示中文
void OLED_ScrollDisplay(uint8_t num,uint8_t space,uint8_t mode);                                  //滚动显示
void OLED_ShowPicture(uint8_t x,uint8_t y,uint8_t sizex,uint8_t sizey,uint8_t BMP[],uint8_t mode);//显示动画
void OLED_Init(void);//OLED初始化

#endif

其他没有的就是没改

STM32F103+TM1638 SPI驱动，非GPIO模拟SPI
icesongjie的博客
05-07 2192
STM32F103+TM1638 SPI驱动，非GPIO模拟SPI 由于最近的项目需要用到数码管显示。本想…… 废话少说，由于种种原因（偷懒）选用了一片TM1638。现成的开发板，貌似好多示例代码！于是果断入手了一块开发板。上个图 图是盗用的隔壁老王的，他贴出来的示例代码就是GPIO模拟的SPI。隔壁老王的传送门 开始敲测试代码的时候发现了一个问题，TMD能找到的参考代码都是GPIO模拟的SPI...
中景园LCD显示主函数
czhaii的专栏
12-24 1484
/***STM32 Mini板按键输入输出测试2019 2 2 PAST ********/ /**Program Size: Code=3616 RO-data=5056 RW-data=1128 ZI-data=1832 */ /****KEY0 KEY1 PB11 PB13输入中景园显示屏显示STM32 TEST 1,2,3,4 *****/ #include "sys.h" #inclu...
基于HAL库配置硬件SPI驱动中景园电子1.8寸LCD文件.zip
07-04
基于STM32F103RBTx开发板，通过STM32CubeMX配置硬件SPI驱动中景园电子1.8寸LCD，代码是由中景园电子提供的标准库例程移植到HAL库而得，博客链接：https://blog.csdn.net/qq_42673988/article/details/107123884
stm32 LL库驱动中景园七脚OLED屏
m0_47329175的博客
12-14 2150
在我们做项目时，显示模块大多情况下是必不可少的，例如数码管、液晶1602、12864、OLED等等。在使用这些模块时基本上驱动是基于标准库的，下面将说一下OLED屏幕驱动如何移植到LL库 硬件介绍 OLED为中景园的7引脚屏幕 新建工程 打开CubeMx创建一个stm32工程，配置好工程属性 配置GPIO 配置OLED所用的GPIO，GPIO初始化状态为Hight 注意：GPIO可以自己选择，但需要更改一下引脚标签 GPIO标签: D0 --> SCLK D1 --> SDI.
[单片机芯片]移植1.3寸I2C的OLED屏STM32驱动到CH32V203
ic2121的博客
02-10 2609
它是专为共阴极型OLED面板而设计的。可以发现，这是通过IO口模拟的方式去实现的I2C，如果是一般情况IO口模拟的话，基本配置为开漏输出模式，但由于这里是驱动OLED，只需要写，不需要读取，所以这里配置推挽输出。这里我们用的是中景园1.3寸OLED屏，原理图如下图，其中I2C地址是0x78，因为是默认DC接GND，R11是焊接的，另外我们可以看到这款屏幕用的是SSH1106驱动的，原理图可以打开附件。图片我们的显示关键不是这个函数的实现，关键在于取模，图片库也是取模软件取的，例程是这样调用图片库显示的。
（学习中遇到的问题解决后心得）0.96寸OLED显示屏（7针SPI协议）两种编程方式及一些问题的解决之法
m0_57556102的博客
04-27 5775
（学习中遇到的问题解决后心得）0.96寸OLED显示屏（7针SPI协议）两种编程方式及一些问题的解决之法 程序的讲解在网上有很多，因此我就不做过多的说明了，只对下载一些程序后遇到的问题，给出一些解决之法。就以“中景园电子0.96OLED显示屏_STM32_F103C8系列_SPI_例程”为例进行讲解，希望能帮助到你 在程序没有问题情况下，点进程序后运行会出现11个错误，点击魔术棒按下图所示 点击Device看芯片是否和你的相符，我用的是STM32F103C8,所以选择STM32F103C8，然
stm32 使用hal+spi驱动st7789中景园屏幕
gxt_kt的博客
04-14 8062
stm32 使用hal+spi驱动中景园屏幕 文章目录stm32 使用hal+spi驱动中景园屏幕1.开发介绍：2.cubemx配置3.注释事项4.源代码5.使用示例 1.开发介绍： 硬件是中景园1.47英寸 172*320 屏幕 stm32h750 是用stm32cubemx+hal库 开发环境 vscode+eide 编译器 ARMCC6 屏幕引脚定义： 引脚 含义 VDD 接到3V3 GND 接地 SCL 时钟线-接SCLK SDA 数据线-接MOSI CS S
STM32F103系列的HAL库函数说明（中文版）
10-19
HAL（Hardware Abstraction Layer，硬件抽象层）库是ST公司为STM32系列提供的一种高级软件库，旨在简化开发者对MCU硬件资源的操作，提高代码的可移植性和易用性。 STM32的HAL库函数说明中文版主要涵盖了以下几个...
STM32HAL库函数用户手册.pdf
08-14
HAL（硬件抽象层）库是一种为STM32微控制器提供的中间件软件平台，旨在简化开发者的开发流程，减少开发时间与成本，同时确保跨STM32系列的移植性。 STM32Cube是STMicroelectronics推出的旨在简化开发者工作的原创性...
STM32 HAL库函数说明手册
12-16
HAL库是ST官方提供的一个代码库，它的目的是提供一种标准化的方式来控制STM32的各种硬件资源，并使得程序能够更好地移植到不同的STM32设备上。 描述部分提到对于初学者来说，HAL库使用起来非常方便，能够快速上手。...
STM32库函数助手.rar_STM32库函数代码自动生成器_stm32 库助手_stm32库_stm32开发工具_函数 STM
07-15
6. **移植性**：生成的代码易于在不同系列的STM32芯片之间移植，因为它们大多遵循相同的外设接口和库函数。 在STM32的开发过程中，库函数是连接硬件资源和软件应用的重要桥梁。STM32的标准库（HAL库和LL库）提供了...
中景园电子1.54寸带字库OLED屏模块资料硬件参考设计C51 STM32软件例程源码.zip
07-13
中景园电子1.54寸带字库寸OLED屏模块资料硬件参考设计C51 STM32软件例程源码： 01-参考程序 02原理图 03结构图 05中景园电子取字模软件及操作说明.zip 05赠送高清0.96与1.3寸IPS彩色显示屏资料 06赠送中景园电子高清0.96与1.3寸IPS彩色显示屏资料 07OLED反白显示技术资料.rar 07赠送中景园电子1.3竖屏技术资料 08OLED反白显示技术资料.rar 中景园电子1.54寸OLED带字库_STM32 中景园电子1.54寸OLED显示屏_C51系列_带字库 中景园电子1.54寸OLED显示屏_C51系列_带字库.zip 中景园电子1OLED带字库_STM32.zip
中景园电子3.12寸OLED带字库模块资料.zip
10-16
中景园电子3.12寸OLED带字库模块_STM32测试程序，STM32F103ZE等，亲测可用
0.96寸OLED显示屏标准库移植HAL库驱动代码，使用模拟IIC
06-13
基于HAL库的0.96寸OLED屏驱动代码，在标准库的基础上修改而来，使用CUBEMX生成代码后直接将.c和.h文件拷贝到工程文件夹即可。IIC时钟引脚PA11，数据引脚PA12，可自定义随意修改为自己的IO口，具体的实现过程可以看我的博客。
STM32F4 软件I2C驱动JWD096 OLED（STM32F1代码移植）
最新发布
weixin_43405784的博客
10-14 2530
OLED作为STM32人机交互的显示，与USART串口工具一起并成为单片机调试的两个UI界面。受@江科大自化协B站课程影响，本人也更偏爱使用OLED作为调试工具。而开发板从F1升级到F4以后，OLED的驱动迁移也成为问题。本文简要讨论了将江科大自化协STM32F1 OLED显示代码移植到F4中的思路和遇到的一些问题
中景园0.96寸OLED显示模块STM32CUBE配置生成代码软件IIC实现显示
qq_33591173的博客
04-09 1990
我在网上找了好多的教程，好像对于用CUBE配置生成软件IIC实现驱动这块OLED的教程很少（也有可能是我没有找到hhhh）所以我自己也写一个教程记录一下。
stm32 hal库硬件spi（软件spi）驱动1.8寸tft—lcd屏幕
qq_59953808的博客
08-23 1万+
非中景园库驱动lcd屏幕，stm32 hal库开发cubemx代码生成，软件spi，硬件spi
STM32F103C8T6 HAL库方式 1.8寸TFT ST7735 和LCD1602A 时间显示照片轮播显示
feeling_zhou的博客
11-02 2383
STM32F103C8T6 HAL库方式 1.8寸TFT ST7735是中景园的 LCD1602AIIC接口方式
【STM32】串口接收任意字符串
热门推荐
阿蛋的博客
11-16 1万+
目录前言cube配置usart.h：usart.cmain：效果 前言 之前写了一篇STM32hal库串口中断接收任意字符 实际上是不完美的，他接收到换行符就完蛋了。 花了点时间深入研究了一下hal库的串口中断函数，发现他其实是不完美的，有一些BUG。 所以查了资料，找了很久，才找到这个博主的文章： STM32CubeMX5.1.0使用教程，以STM32L431为例（三）：串口通信 cube配置 设置串口波特率和中断 生成工程文件，去hal库的 "stm32l4xx_it"里注释掉串口中断函数（官方有
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

创客阿蛋

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
