Boost电路的参数计算及仿真

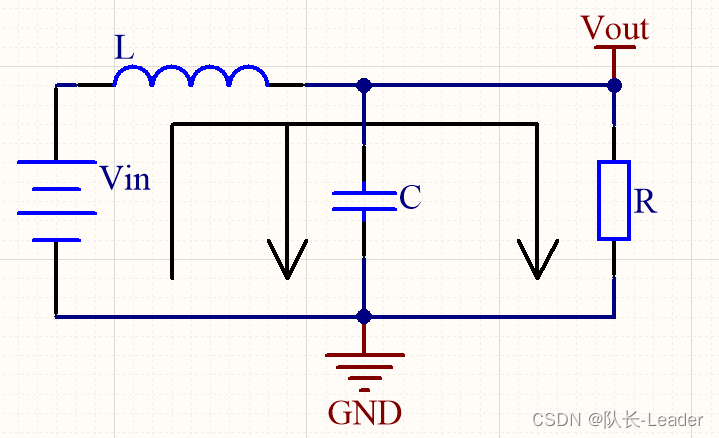

Boost电路如下：

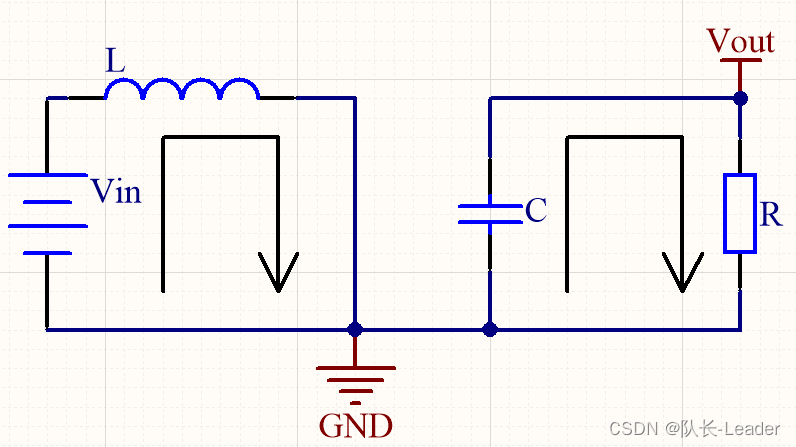

有两种工作状态。

Q导通。

Vin对电感充电，VL=Vin。

电容C对电阻R放电，Ic=-(Vout/R)，这里电流的流向与Q关断状态时相反。

Q关断。

电感和Vin加起来作用于C和R，VL=Vin-Vout，这里电感的极性与Q导通时相反。

Ic=IL-(Vout/R)，电感电流=电容电流+电阻电流。

连续电流CCM模式下。

一周期内电感充电的电压和放电的电压大小相等，方向相反，即电感的伏秒平衡，可得：

Vin*D*Ts + (Vin-Vout)*(1-D)*Ts = 0

Vout = Vin / (1-D)

一周期内电容充电的电流和放电的电流大小相等，方向相反，即电容的安秒平衡，可得：

(-Vout/R)*D*Ts+(IL-Vout/R)*(1-D)*Ts = 0

IL=(Vout/R) * [1/(1-D)]

两个重要公式：V=L*(di/dt)，I=C*(dv/dt)。配合电感的纹波电流ILpp和电容的纹波电压Vcpp，可以计算出L和C的值。纹波电流ILpp一般是输出电流的百分之几，纹波电压Vcpp是输出电压的百分之几。

Vin = L* [ILpp / (D*Ts)]，L=(Vin*D*Ts) / ILpp

Iout = C * [Vcpp / (D*Ts)]，C=Iout * Vcpp / (D*Ts)，Iout=Vout/R。

可以用matlab来计算电路参数，代码如下。

clear;clc;

Vin = 5; %输入电压单位V
Vout = 10; %输出电压单位V
Fs = 5000000; %开关频率单位Hz
Iout = 1; %输出电流单位A
DeltaIL = 0.2; %电流纹波单位A
DeltaVc = 0.01; %电压纹波单位V

Ts = 1/Fs; %开关周期
duty = (Vout - Vin)/Vout;
VL = Vin;
L = (VL * duty * Ts) / DeltaIL;
C = (Iout * duty * Ts) / DeltaVc;

duty = duty * 100; %单位%
Ts = Ts * 10^6; %单位us
L = L * 10^6; %单位uH
C = C * 10^6; %单位uF

fprintf('duty  = %.1f%%\n',duty);
fprintf('Ts	  = %.1fus\n',Ts);
fprintf('L	  = %.1fuH\n',L);
fprintf('C 	  = %.1fuF\n',C);

结果如下：

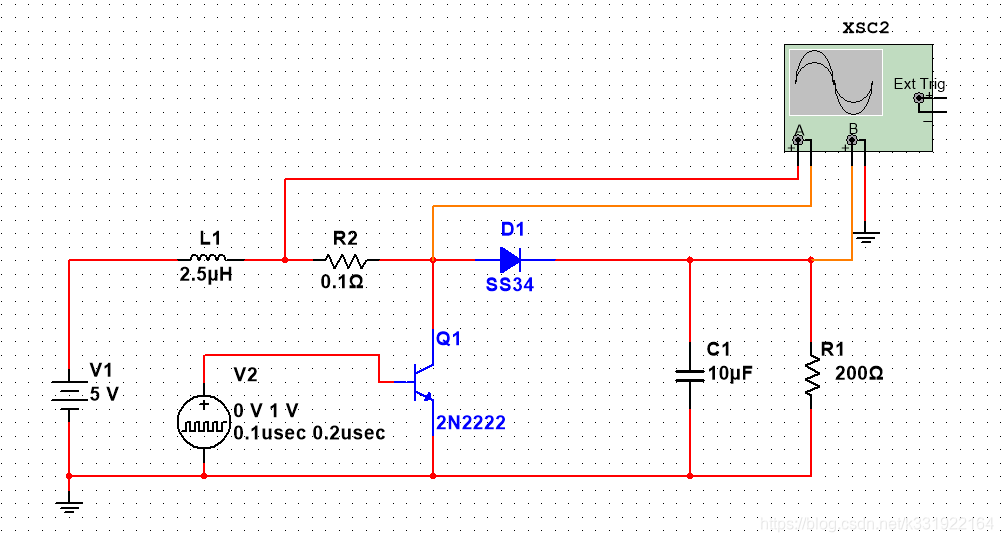

Boost电路拓扑如下（仅考虑理想情况）。

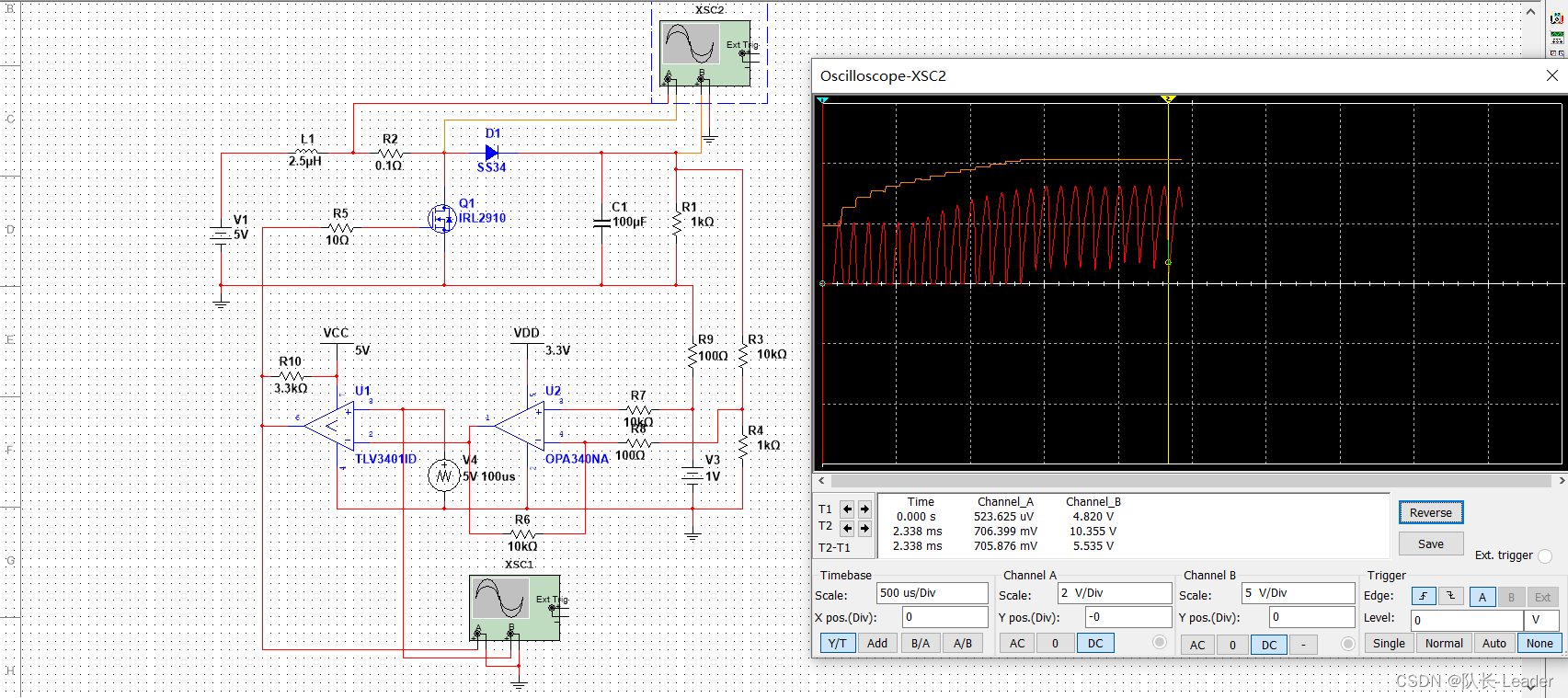

仿真结果如下图所示。

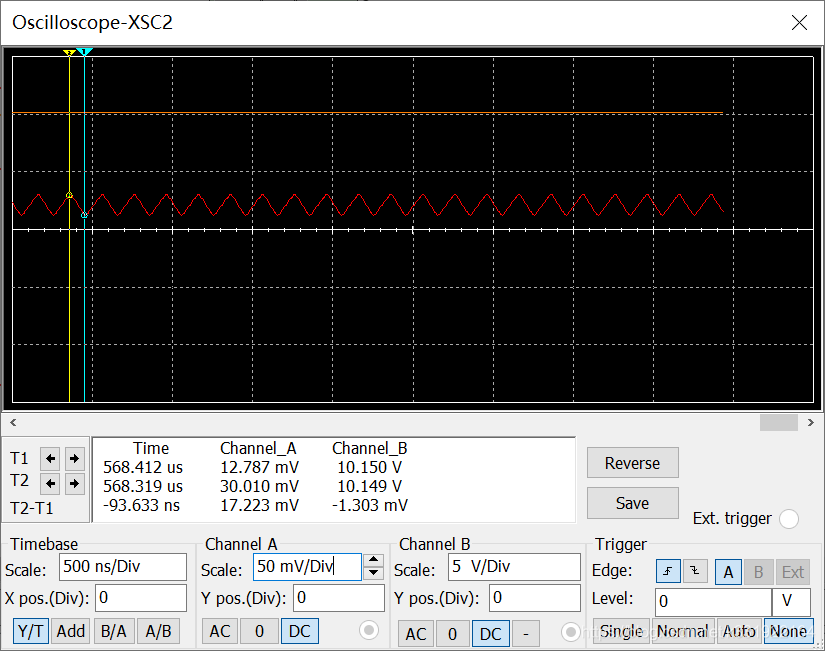

可以看出，稳态情况下，B通道为输出电压10.150V，A通道为电感的电流纹波17mV / 0.1R=170mA。

此次仿真为开环控制，所以输出电压不会很准确，而且为会随着负载的变化而变化，因此，必须加入闭环。

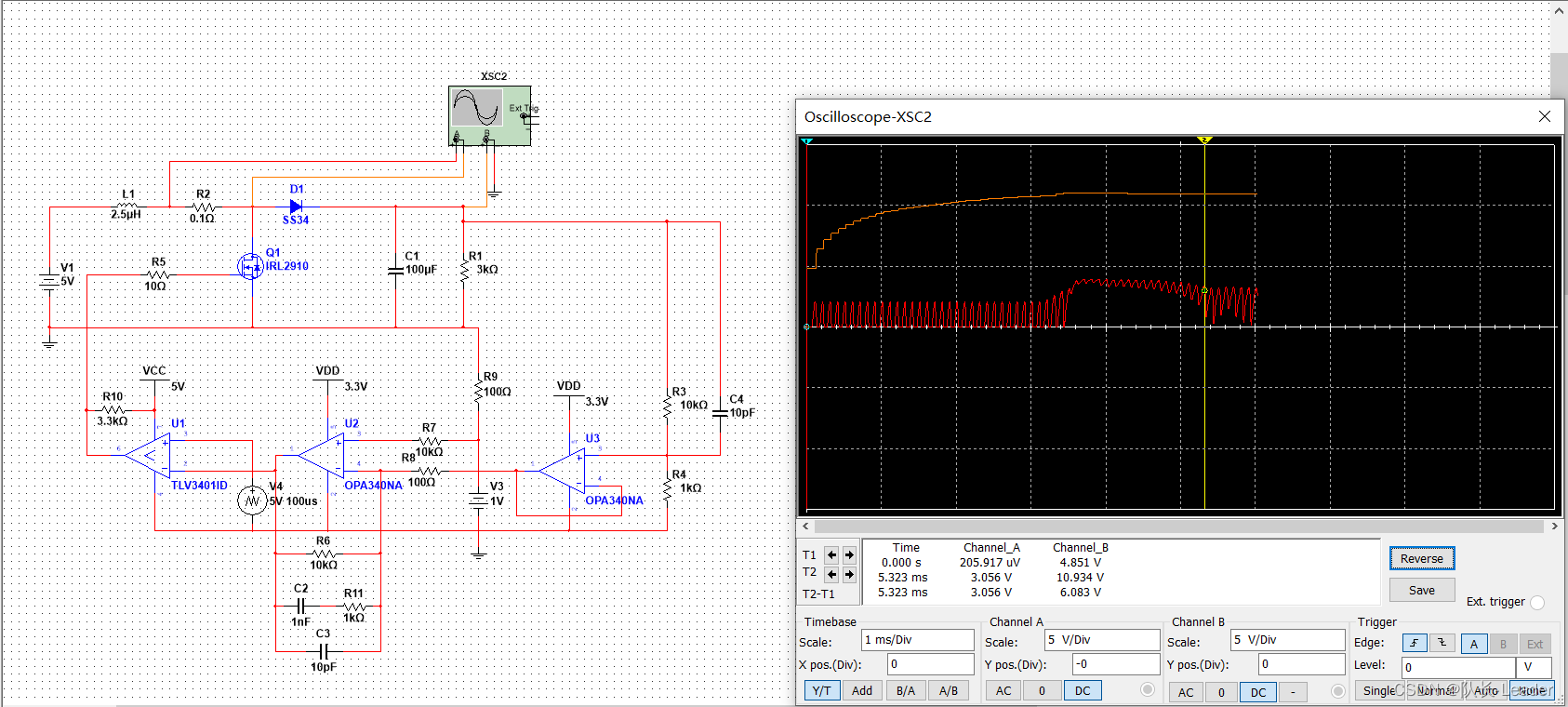

上图为电压模式控制，建议在采样电阻后，加入同相电压跟随器，可以把运放的偏置电流的影响降低，从而得到的输出电压较为精准。再把补偿器改为Type III型补偿。

由于multisim仿真闭环并不好用，其中的电路参数可以自行修改。

需要注意的是，这里的CCM模式是一种小信号模型，也就是电路工作在稳态时，纹波很小的时候才能适用。小信号模型有CCM、DCM和CRM三种，也要分别考虑。

boost电路小信号模型推算思路。

3个基本假设：低频假设，小纹波假设，小信号假设。

两个重要公式：V=L*(di/dt)，I=C*(dv/dt)。

1、使用平均变量，根据两个重要公式计算一周期内(ton+toff)电感电压、电容电流。

2、分离扰动和线性化。将平均变量替换为直流分量+交流分量，去掉直流分量和高阶交流分量，留下低阶交流分量。

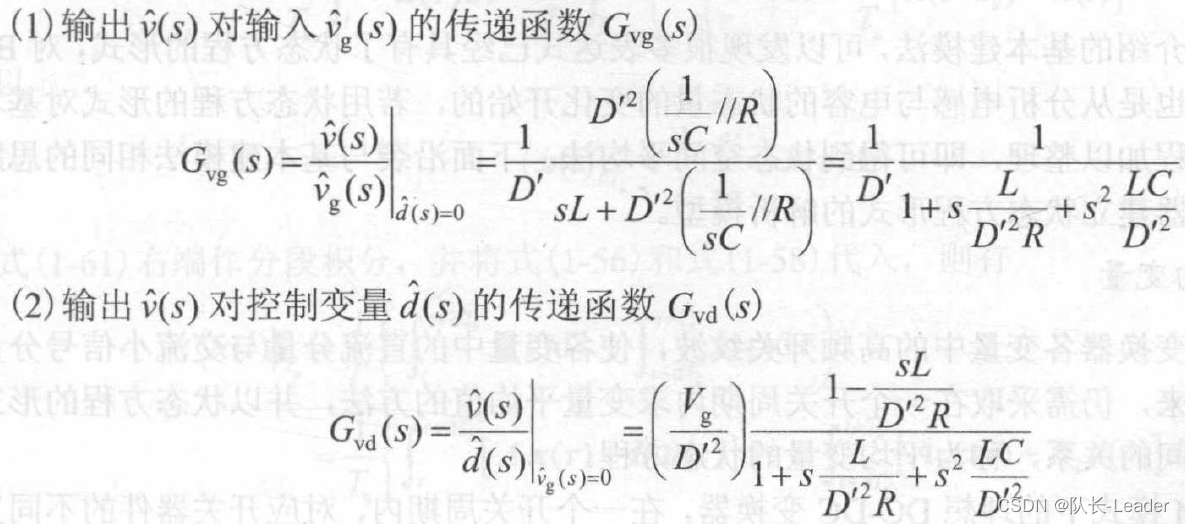

得到以下小信号模型：

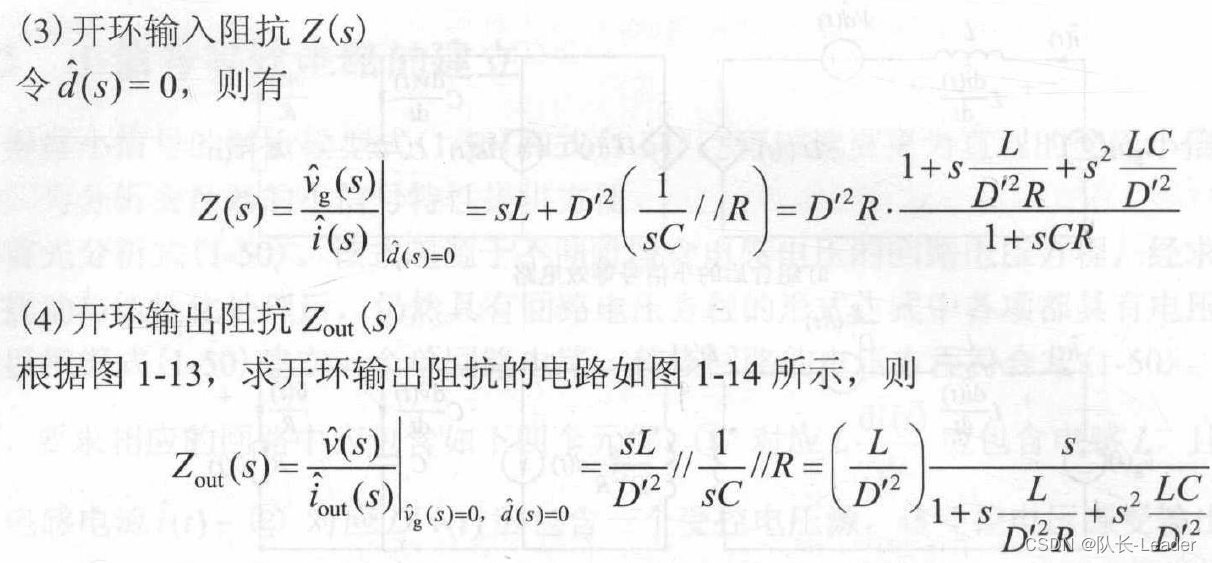

化简后，可以得到：

得到的传递函数，导入Matlab中，配合sisotool，可完成环路补偿。
