【基于机器视觉的机械零件尺寸测量系统】

一、介绍

最近闲来无事，设计了一个基于机器视觉的系统，主要用途是测量机械零器件的尺寸大小，机械零器件有矩形器件、圆环形器件等，测量的尺寸大小主要 是长度 、宽度 、周长等参数，其他形状或测量参数后续可以自行改进。

基于机器视觉的机械零件尺寸测量系统，它的核心功能是利用图像处理技术，通过分析图像中的机械零件，自动识别并测量出其尺寸。这一过程主要依赖于计算机视觉库，如OpenCV，这是一个功能强大的库，专门用于图像处理和计算机视觉任务。通过这个库，系统能够精确地识别图像中的零件边缘和特征，从而计算出零件的尺寸。

为了使用户能够方便地使用这个系统，我们构建了一个基于Tkinter的用户界面。Tkinter是一个Python标准库，用于创建图形用户界面（GUI）。在这个界面中，用户可以执行一系列操作，包括上传需要测量的机械零件的图像、指定期望的尺寸标准，以及查看测量结果。系统还提供了验证功能，用户可以通过这个功能来检查测量结果是否满足预设的标准。

总的来说，这个基于机器视觉的机械零件尺寸测量系统是一个高效、准确的工具，它可以帮助用户快速地测量和验证机械零件的尺寸。通过使用先进的图像处理技术和用户友好的界面，这个系统为机械零件的尺寸测量提供了一个便捷、可靠的解决方案。

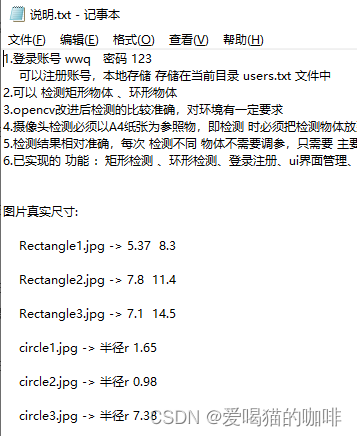

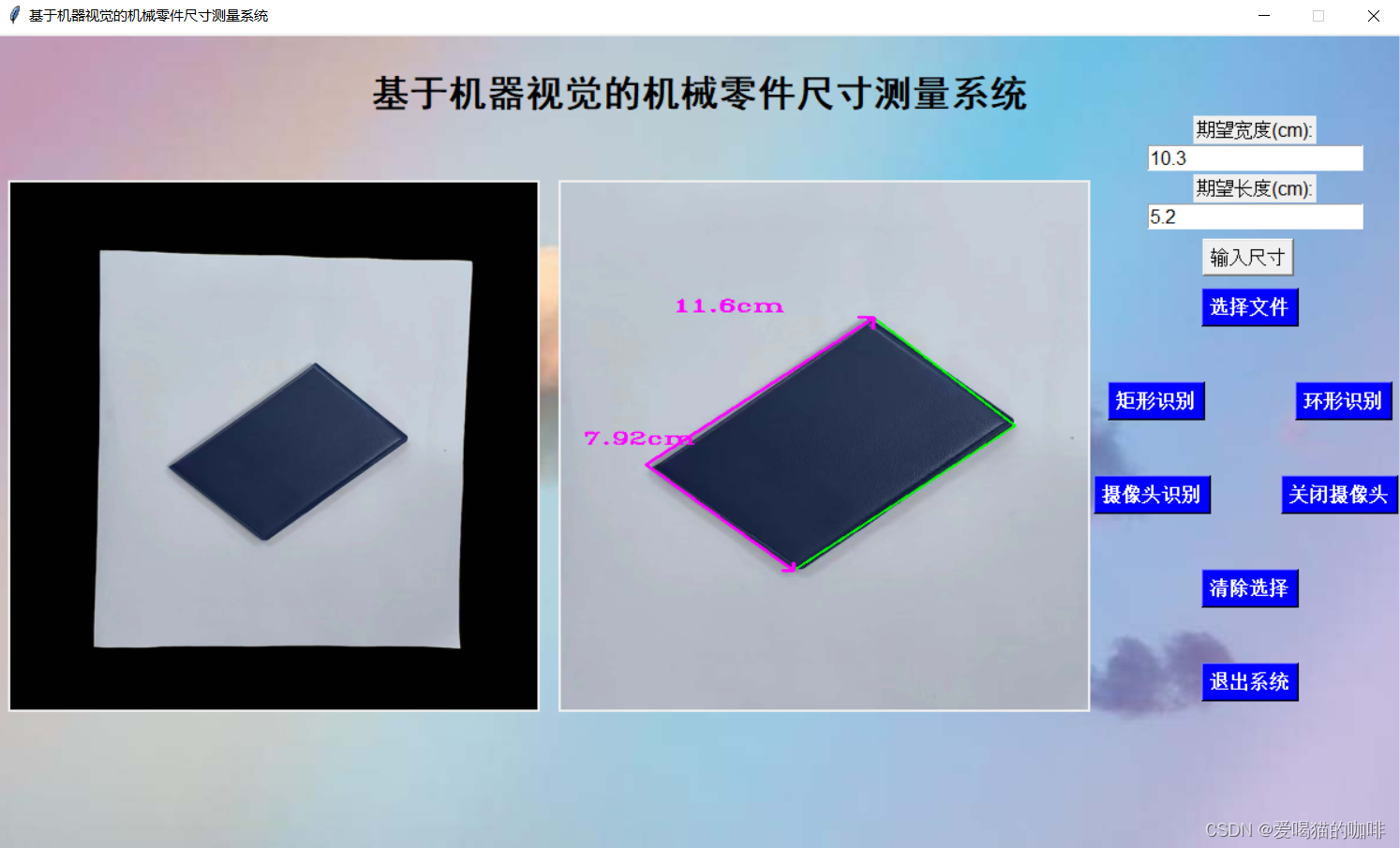

接下来我将简单展示 一下该系统的基本功能。

二、系统功能

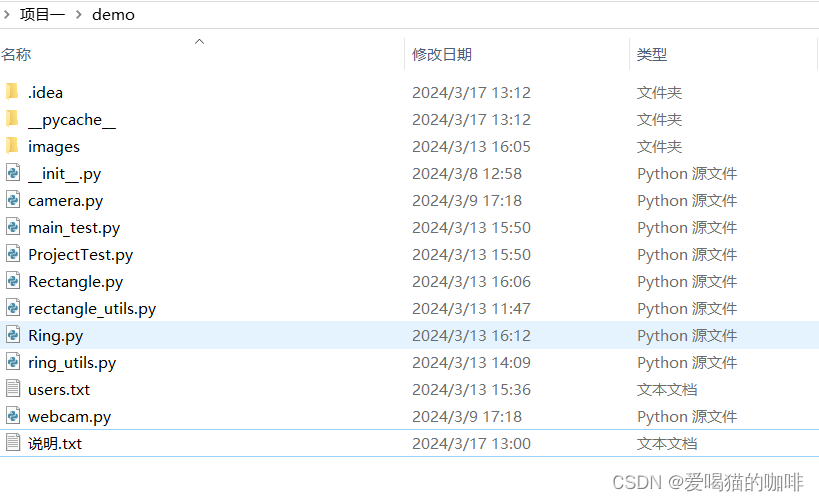

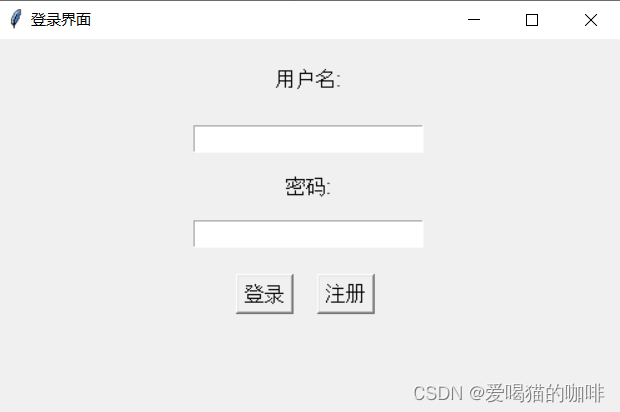

2.1 用户注册登录

   1.系统提供登录功能，要求用户输入用户名和密码。这增加了系统的安全性，确保只有授权用户才能访问系统。
   2.也可以注册账号，多账号登录，采用本地存储的方式 ，将注册信息存储在本地users.txt文件中。

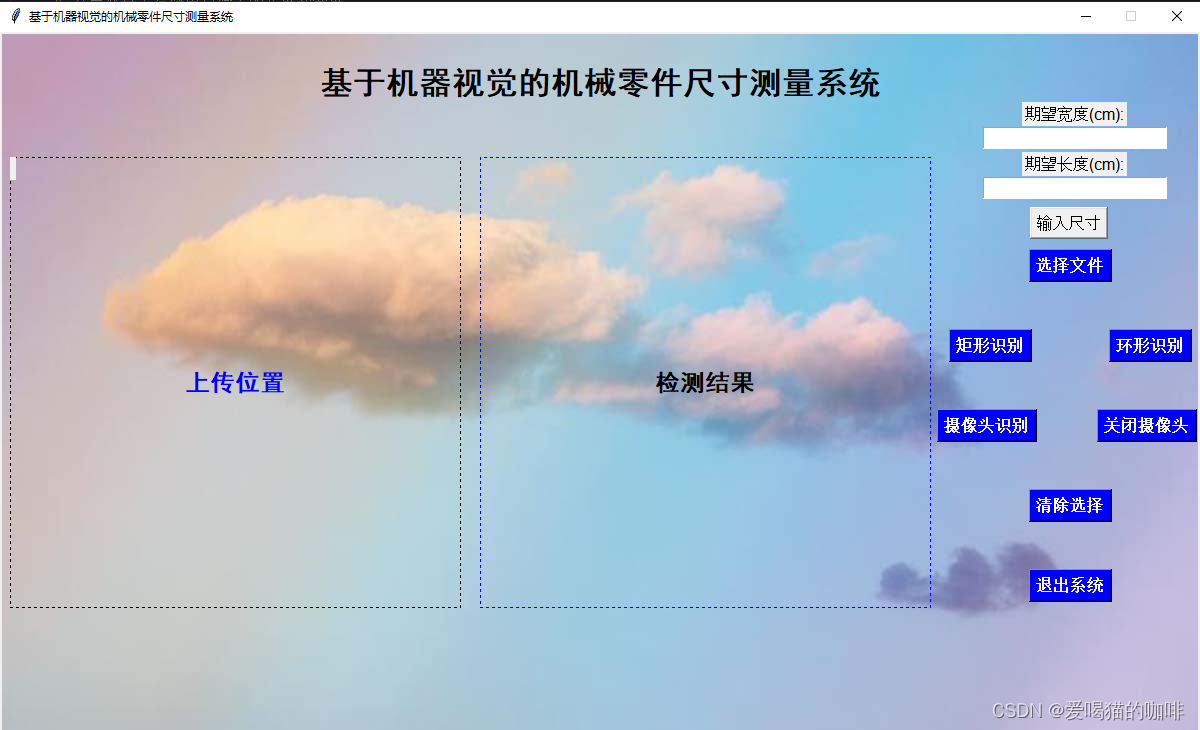

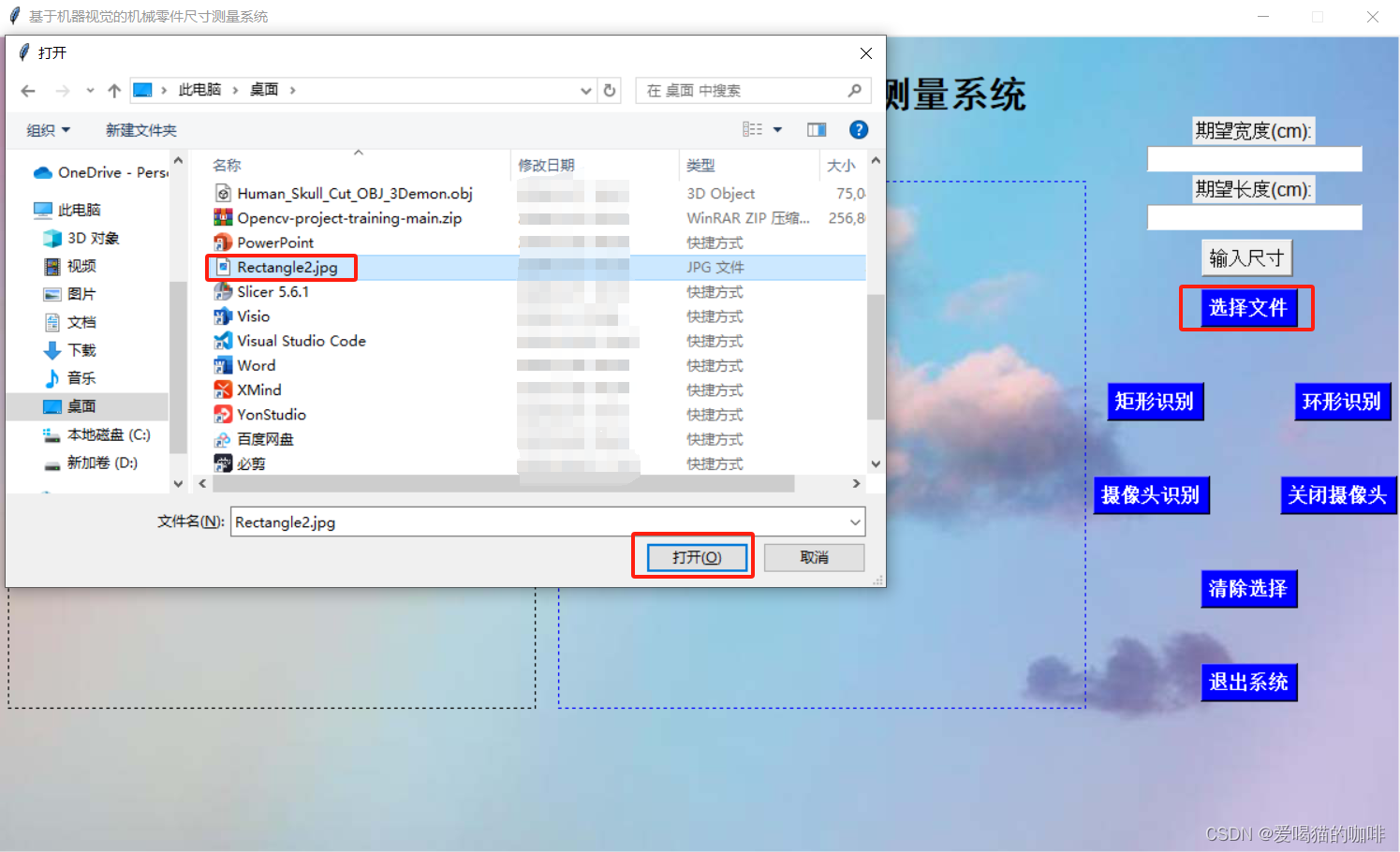

2.2.图像上传

    用户可以选择本地的机械零件图像文件进行上传。系统将基于这些图像进行后续的尺寸测量分析。

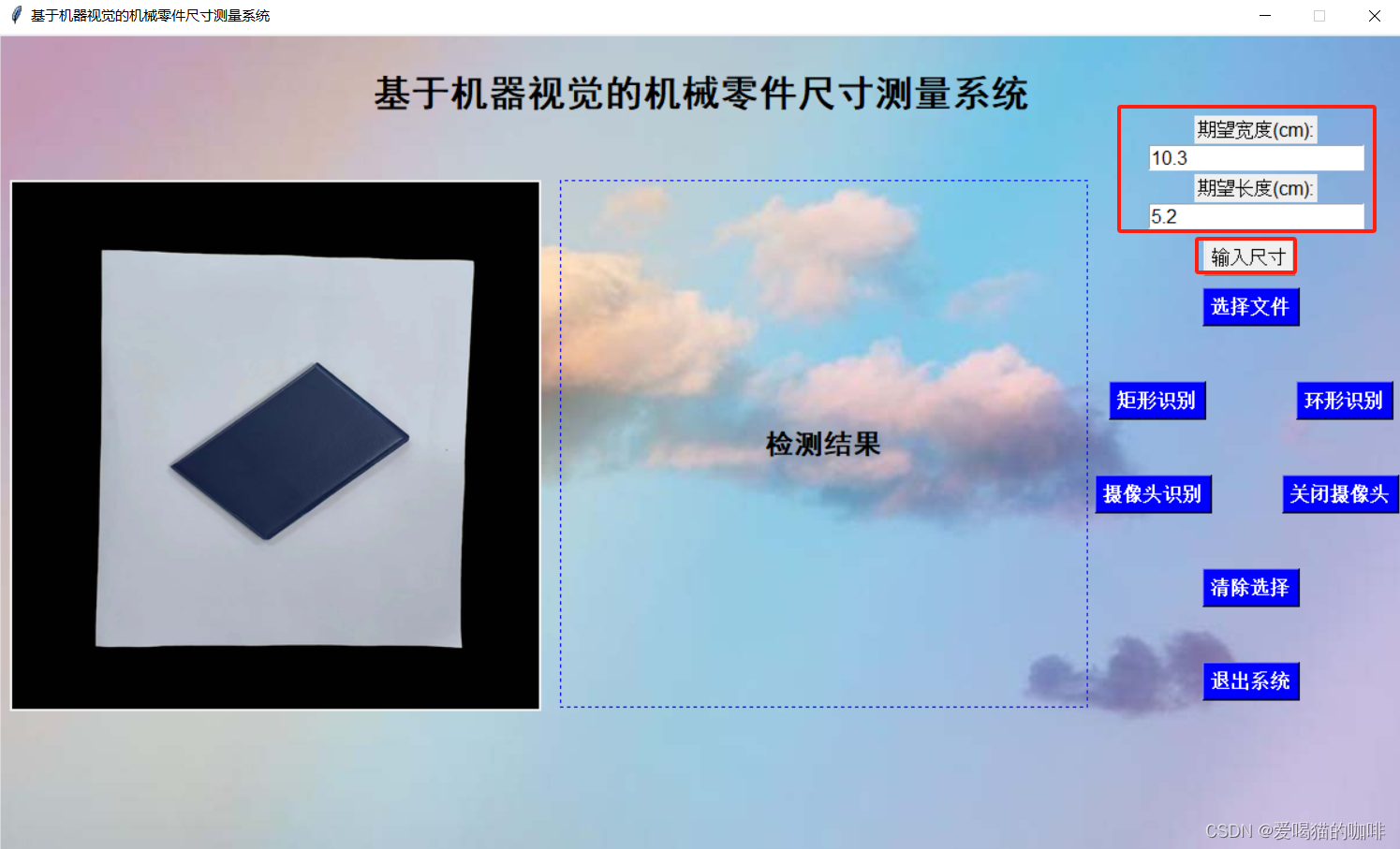

2.3.尺寸输入

   用户可以输入机械零件的期望宽度和长度尺寸，系统将根据这些输入的尺寸与测量结果进行比较。

2.4.矩形和环形识别

   系统提供了矩形和环形零件的识别功能。用户可以选择相应的识别模式来测量不同形状的零件。

2.5.尺寸测量与验证

    系统会自动测量上传图像中零件的实际尺寸，并与用户输入的期望尺寸进行比较。系统会根据比较结果，判断零件是否合格，并给出相应的提示信息。

2.6.摄像头识别

    除了上传图片外，用户还可以通过摄像头直接捕捉零件图像进行尺寸测量。

2.7.清除选择

   用户可以通过点击“清除选择”按钮来清除已上传的图像以及输入的期望尺寸，方便重新开始一次新的测量。

2.8.退出系统

   用户完成所有操作后，可以通过点击“退出系统”按钮安全退出系统。

三、使用方法

    3.1.启动系统(main_test.py)：运行程序后，首先出现登录界面，用户需要输入正确的用户名和密码进行登录。

    3.2.上传图像：登录成功后，进入主界面，用户可以通过点击“选择文件”按钮来上传需要测量的机械零件图像。

    3.3.输入期望尺寸：上传图像后，在相应的输入框中输入零件的期望宽度和长度尺寸，然后点击“输入尺寸”按钮确认。

    3.4.选择测量模式：根据零件的形状选择“矩形识别”或“环形识别”模式，系统将自动识别图像中的零件并测量其尺寸。

    3.5.查看结果：系统会自动比较测量结果与期望尺寸，根据比较结果，系统会弹出提示窗口显示零件是“尺寸合格”还是“尺寸不合格”。

    3.6.清除或退出：用户可以通过点击“清除选择”按钮来清除当前的操作并重新开始，或者点击“退出系统”按钮退出系统。

四、结语

摄像头检测和合格判别界面等功能就不展示了，感兴趣的小伙伴也可以在代码的基础上去DIY其他形状。总体来说检测的准确度很高，我测试了一下，精度误差能控制在0.2cm以内，检测合格判断界面会显示出检测的合格与否，并弹出相应的检测结果说明界面 。在这里就不多叙述了。
