关于Quartus Prime以及modelsim仿真的一些坑

版本选择

作为初学者，我首先安装了Quartus18.0版本的，但是安装之后才发现这个版本没有自带modelsim-intel的，也就是你设置仿真路径的时候没办法找到类似这个的路径：D:\Quartus\modelsim_ase\win32aloem

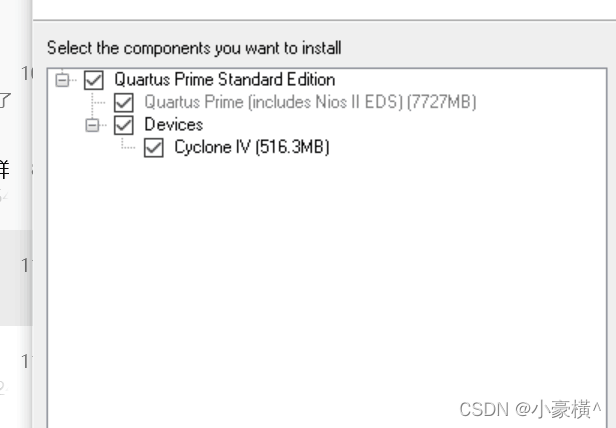

然后仔细观察发现安装时有这样一个界面

没有modelsim -intel！！！
但我安装时并没有意识到这个问题，导致我跟着教程设置仿真路径时找不到这个东西modelsim_ase\win32aloem
上网查询+询问学长后，得知需要另外安装Modelsim，于是我安装了ModelsimSE，在好不容易安装并破解以后，有出现了一系列诸如路径不可用、Failed to access library等问题，最终我决定痛改前非，装一个自带modelsim的quartus

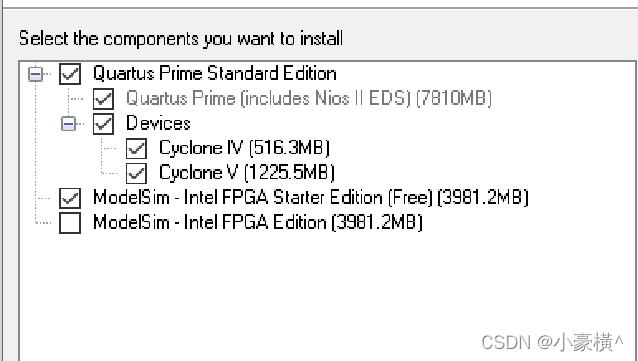

找到了Quartus17.1（需要资源请扫描二维码联系我），安装时我看到了曙光

遇到的BUG及解决方案

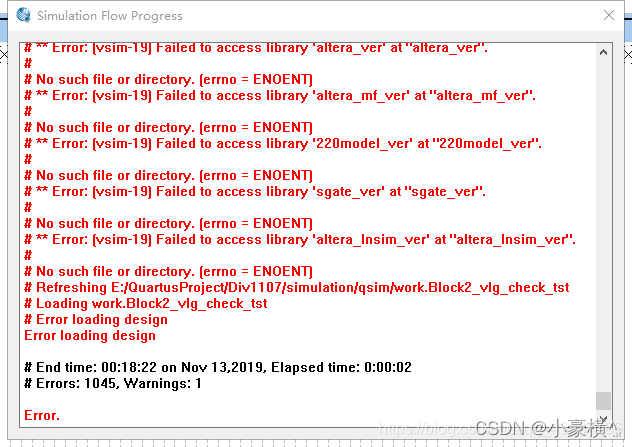

但是没想到的是破解以后还是仿真出错，提示Failed to access library（当然不排除有其他错误，可以看看这篇）

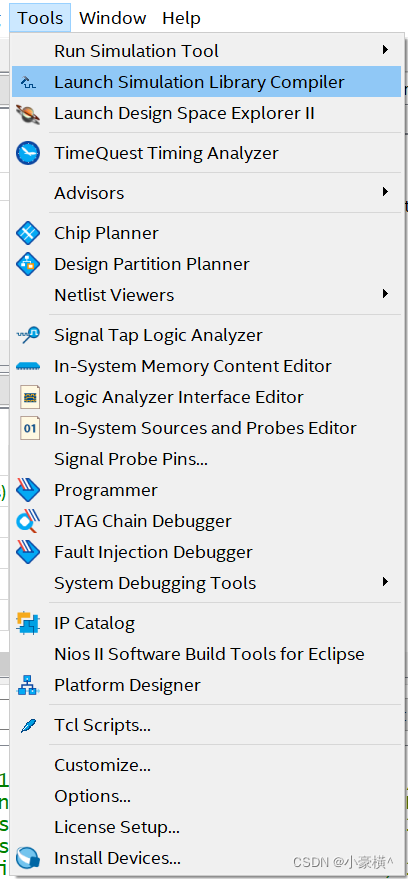

在我上网查阅的时候，看到有说仿真VMF之前要先点Tools->Launch Simulation Library Compiler

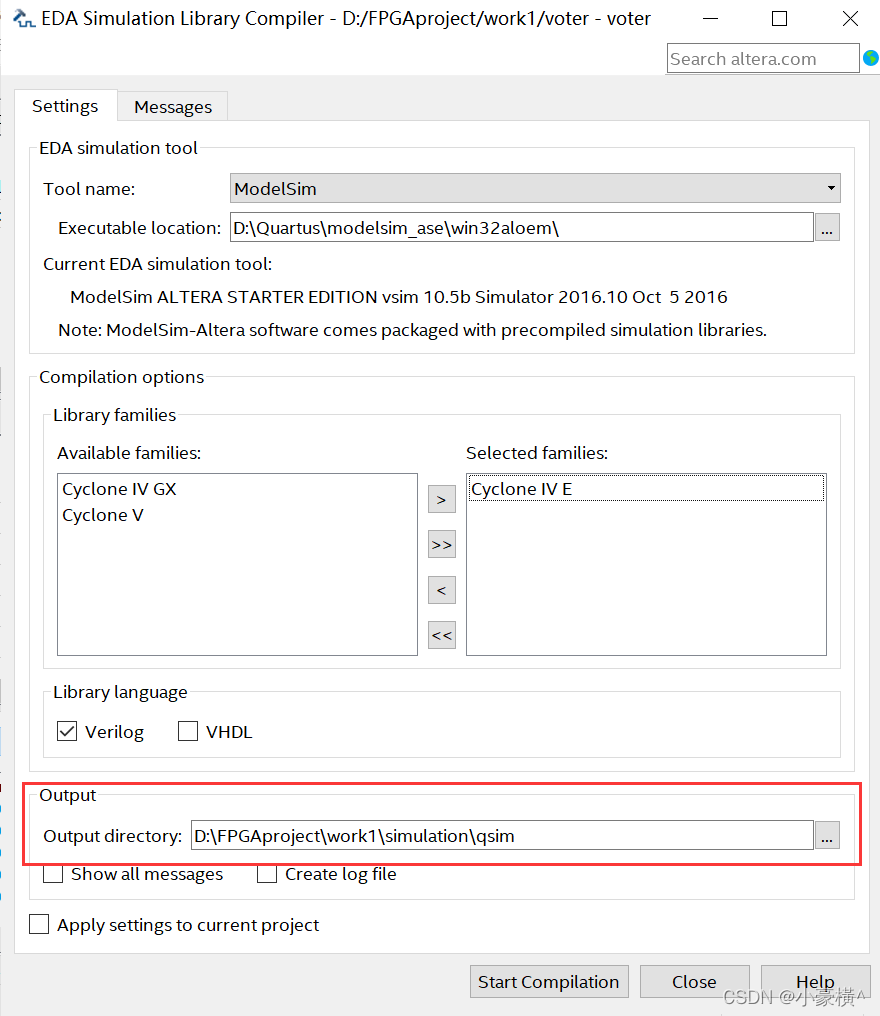

但是在输入output directory时要输对路径，参考这篇.

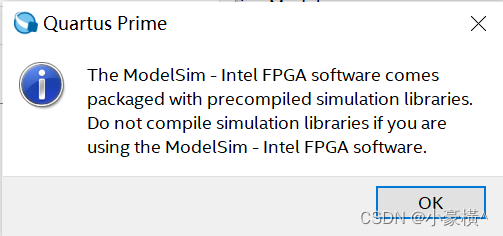

点Start Compilation出现了这个提示

这句话好像是说如果使用的是ModelSim-intel的话就不用编译了。。
然后我关掉了这个页面。。。。
但我仿真VMF还是报错，特别是我发现报的错和我之前装18.0版本使用外部modelsim软件仿真报的错一样，于是我就去检查了一下环境变量，果然，我安装之后modelsim的值指向的是外部modelsim软件的ini文件，也就是这样

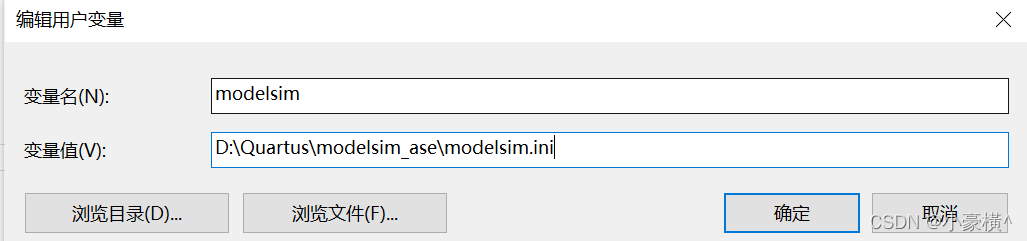

修改成自带modelsim.ini位置

然后再去仿真
完成！
