【分立无件】MOS管为什么适合并联，而且不需要均流电阻？

最新推荐文章于 2025-04-01 11:07:26 发布
最新推荐文章于 2025-04-01 11:07:26 发布
阅读量1.5k 收藏
点赞数
分类专栏： 电源专题 文章标签： 嵌入式硬件 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51792779/article/details/131567403
版权
MOS管并联时不需要均流电阻，原因在于其正的温度系数，即温度升高时导通电阻增大。当各并联MOS管因初始导通电阻差异导致电流不同时，发热较多的管子会增加其导通电阻，最终达到电流均衡，实现热平衡。这种现象使得并联MOS管能自我调整，确保电流分布均匀。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

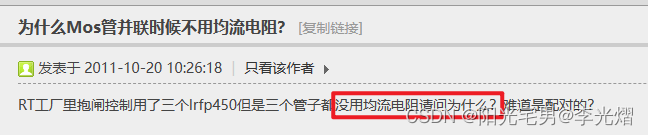

在网上看到一个问题，MOS管并联的时候不使用均流电阻是为为什么？



首先要了解MOS管，在文章【分立元件】MOSFET管导通电阻中我们讲到MOS管中重要的参数：衡量MOSFET的导通——导通电阻。

在实际工作中，MOS管可以做并联均流使用，三极管则不可以。因为MOS管具有正的温度系数，即当温度升高时，MOS管导通电阻会增大。

比如网友提问到的IRFP
