【电子通识】拆解一个圆柱TWS蓝牙耳机充电仓

        购买的一个圆柱TWS蓝牙耳机充电仓已经到寿命了。电池也已经鼓包并且漏液，散发出很浓烈漏液的味道。

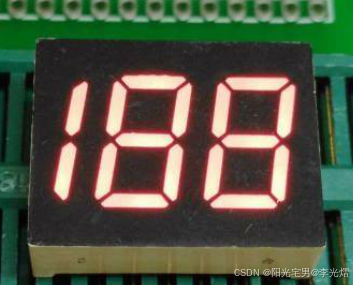

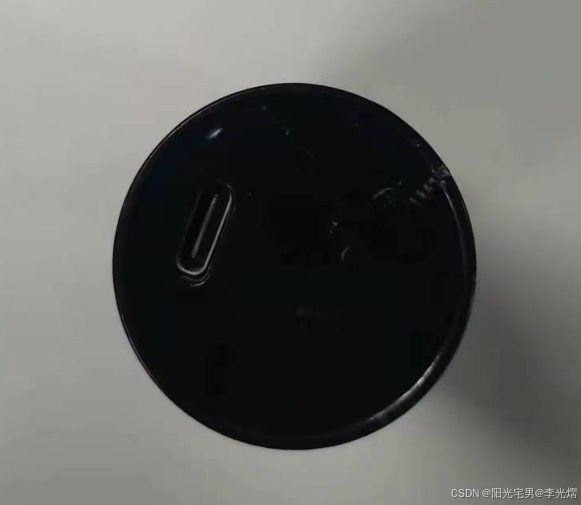

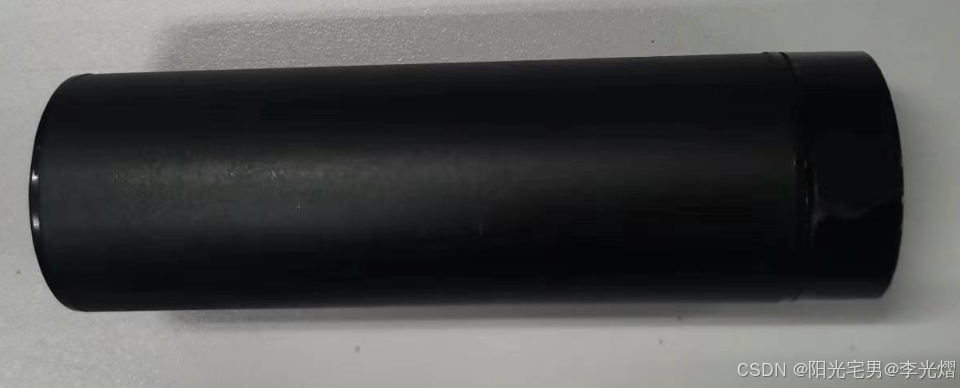

        充电仓如下，是一个圆柱形的，外面摸起来是一个铝壳，前面板有一个Type-C接口用于充电，并且有一个188数码管来显示目前电量。

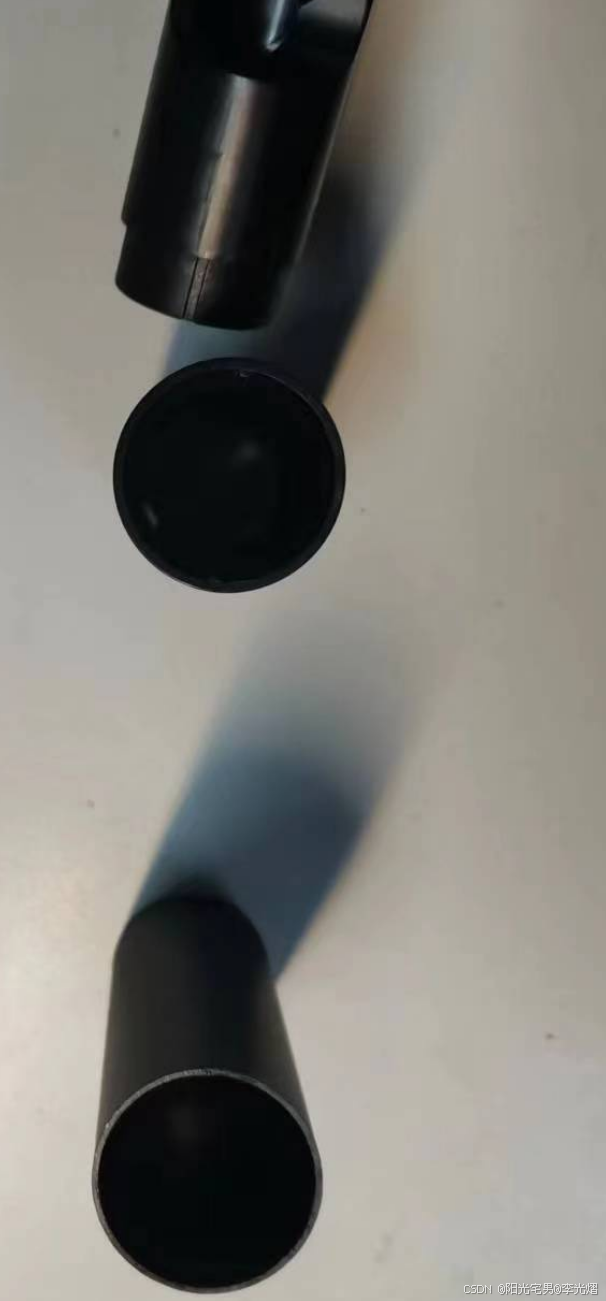

        反正已经坏了，不如拆解下看看内部是怎么做的。本来是想说从前面板开始撬，结果没撬开。然后用力旋转，发现可以把内筒直接拉出来。这里内筒应该是点胶了，由于时间长，胶就没有这么粘，但有结构卡住，不出大力还拔不出来。

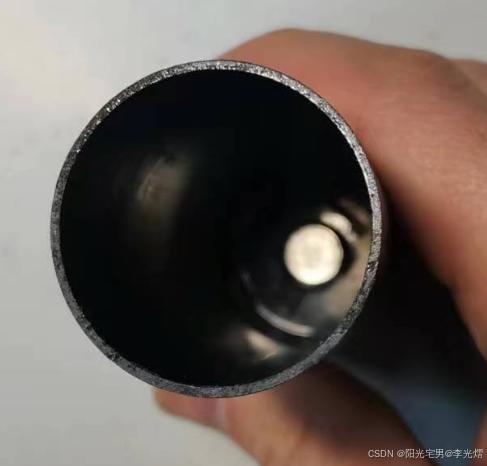

        查看铝壳底部有一个银色的小圆盘，这个是磁铁。磁铁和底部是没有结构卡位的，只是点胶了。所以如果有一天你发现为啥这里吸不上，仓位老是掉出来的话，那就是磁铁上的胶掉了。导致底部没有吸力，所以电池仓就会划出来。

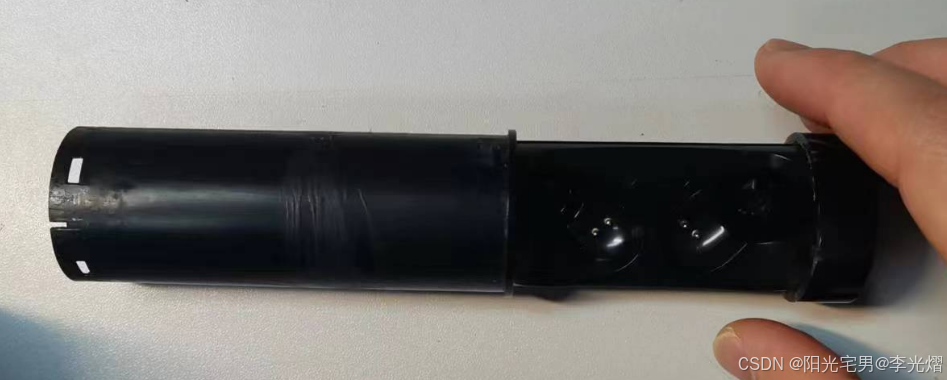

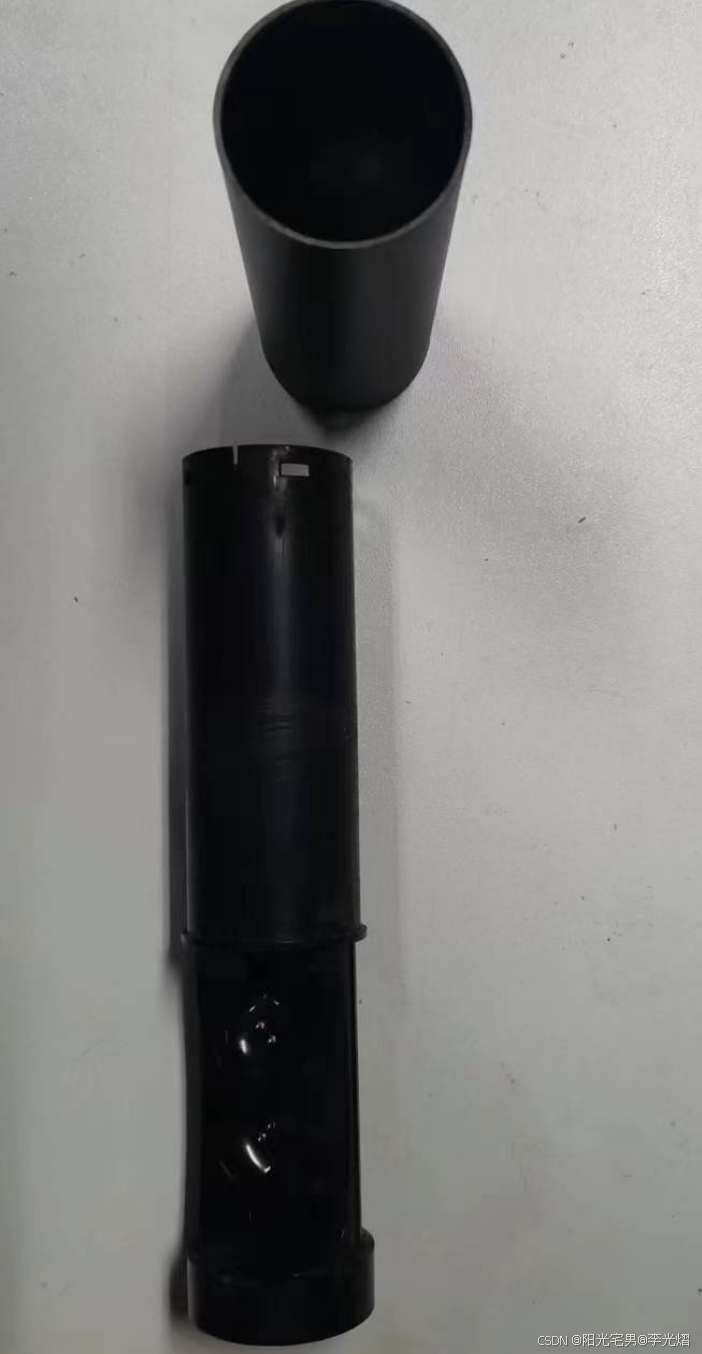

         中筒和电池仓结构如下。可以看到中筒这里有几个结构的镂空，这里就是卡位的地方。然后镂空中间有两个限位槽，这里是安装的时候需要求限位的地方。

         把中筒从电池仓拆下来，中筒是一个比较软的塑料结构，看起来没啥可以介绍的，外行人看没啥亮点。

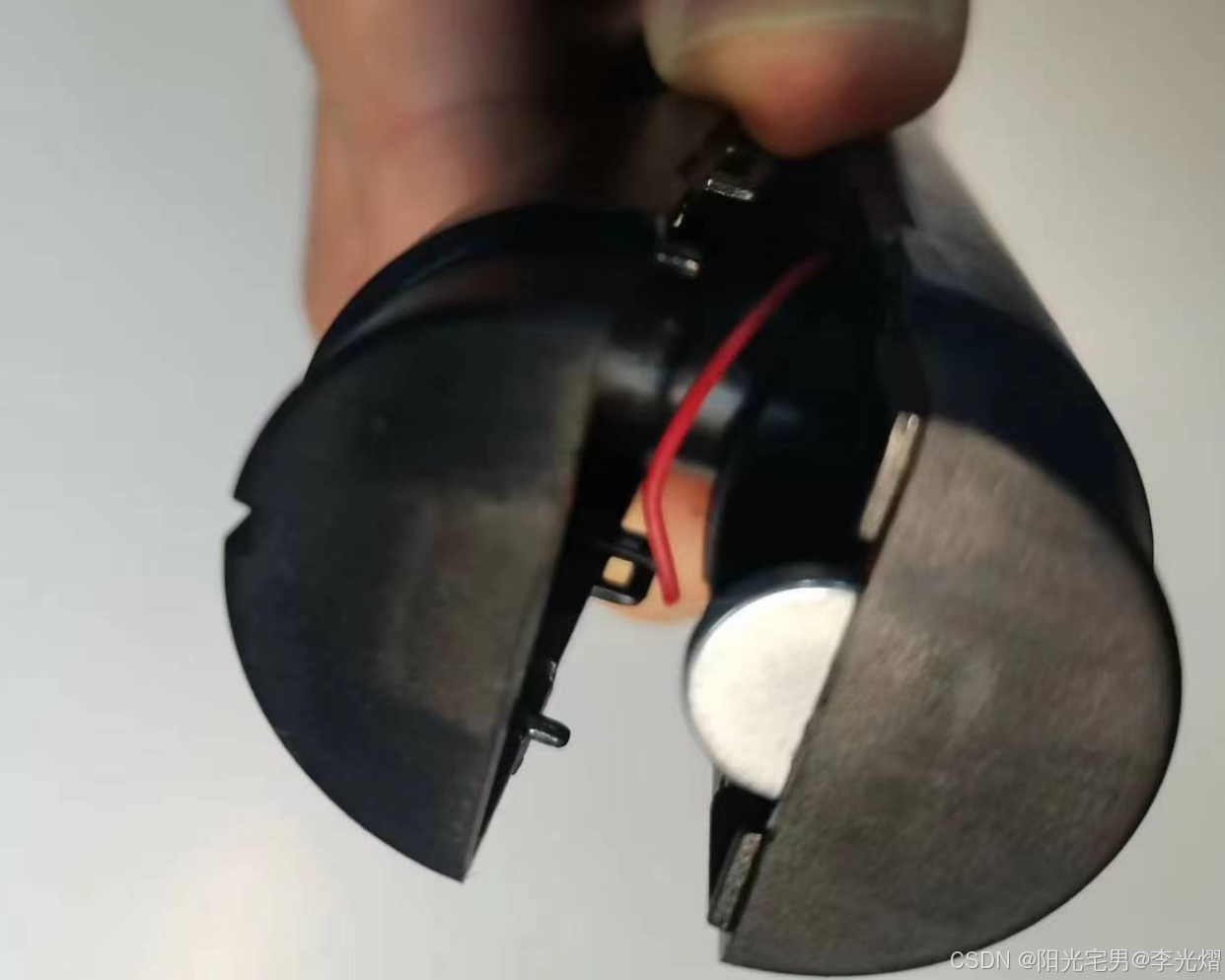

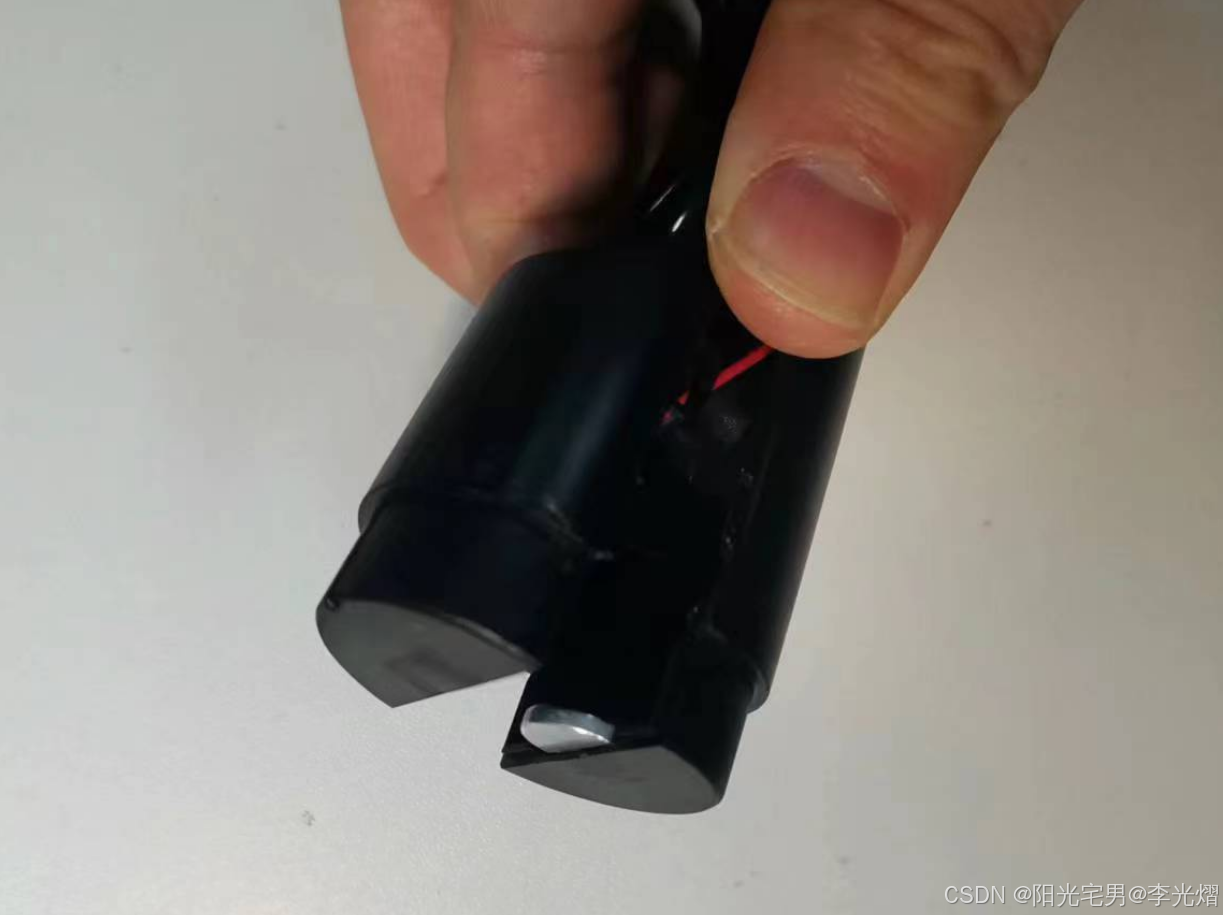

         撬开电池仓，对应的底部位置有一个磁铁，这个就是用来吸到外壳的。这里是用结构限位，没有看到点胶，直接往下一放就好了，然后两半互卡，看起来安装还是挺方便的。

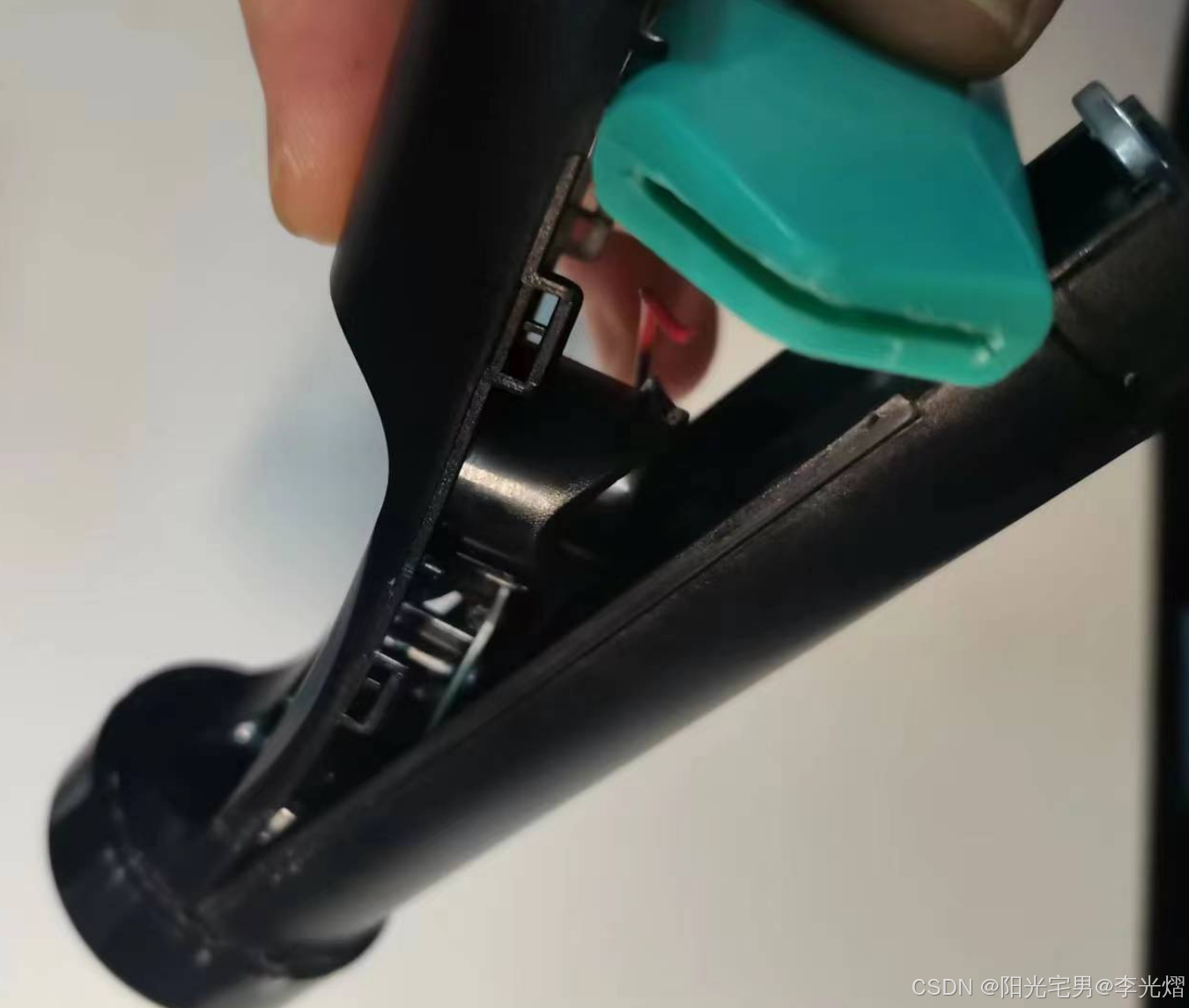

         拆掉电池，没拍，确实鼓包严重。容量也没看，因为前面我拆过一次，被我扔掉了。电池仓掰不开，用刀片撑开电池仓，发现就是因为前面板给卡住了。又回到最开始，得拆前面板。

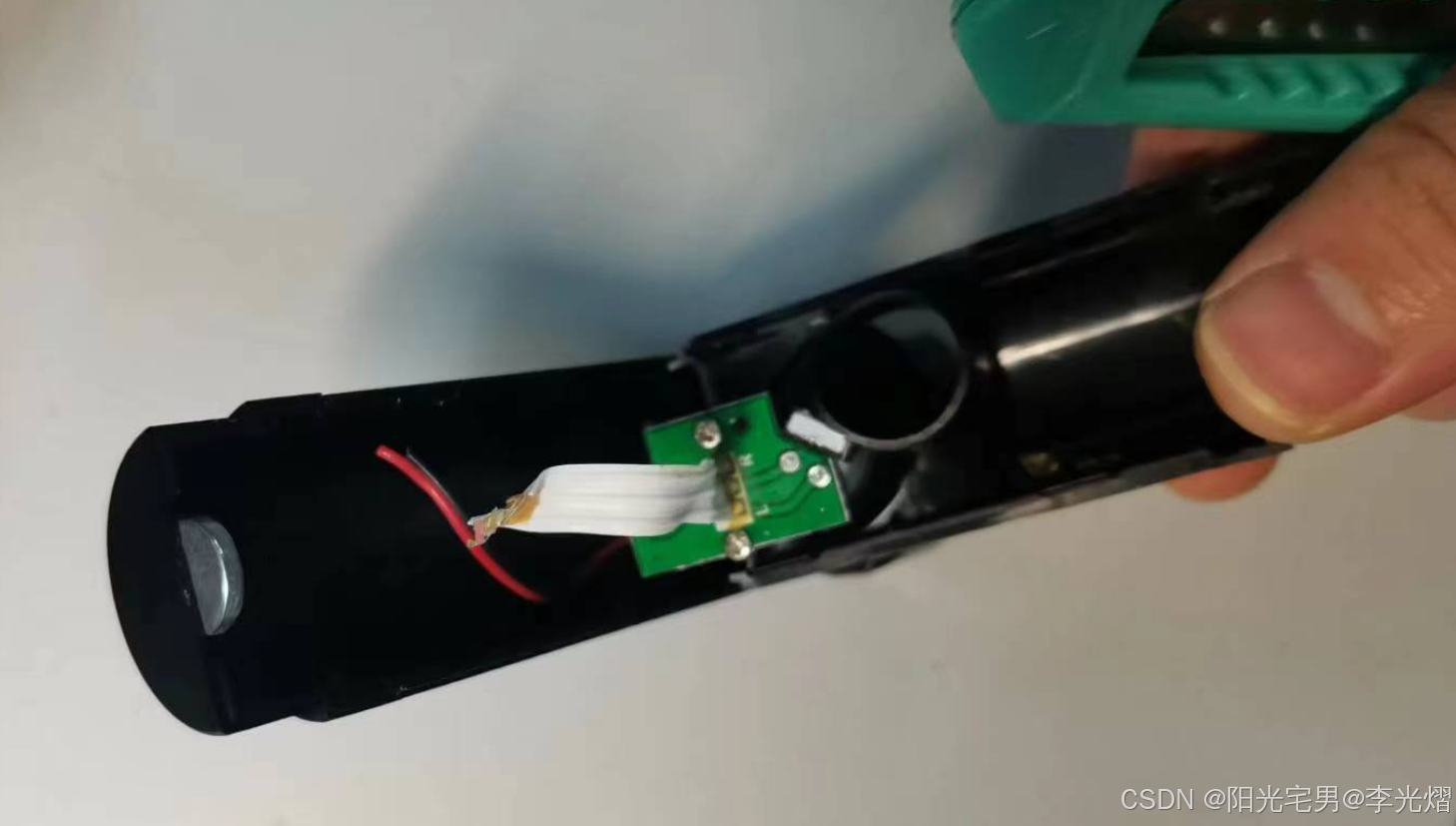

        实在拆不动，直接破坏。把电池仓给拗断。看到了一个接口板，这里一个L，一个R，还有一个没写，可能是GND吧。功能就是从前面板把充电电源引到接口板上。

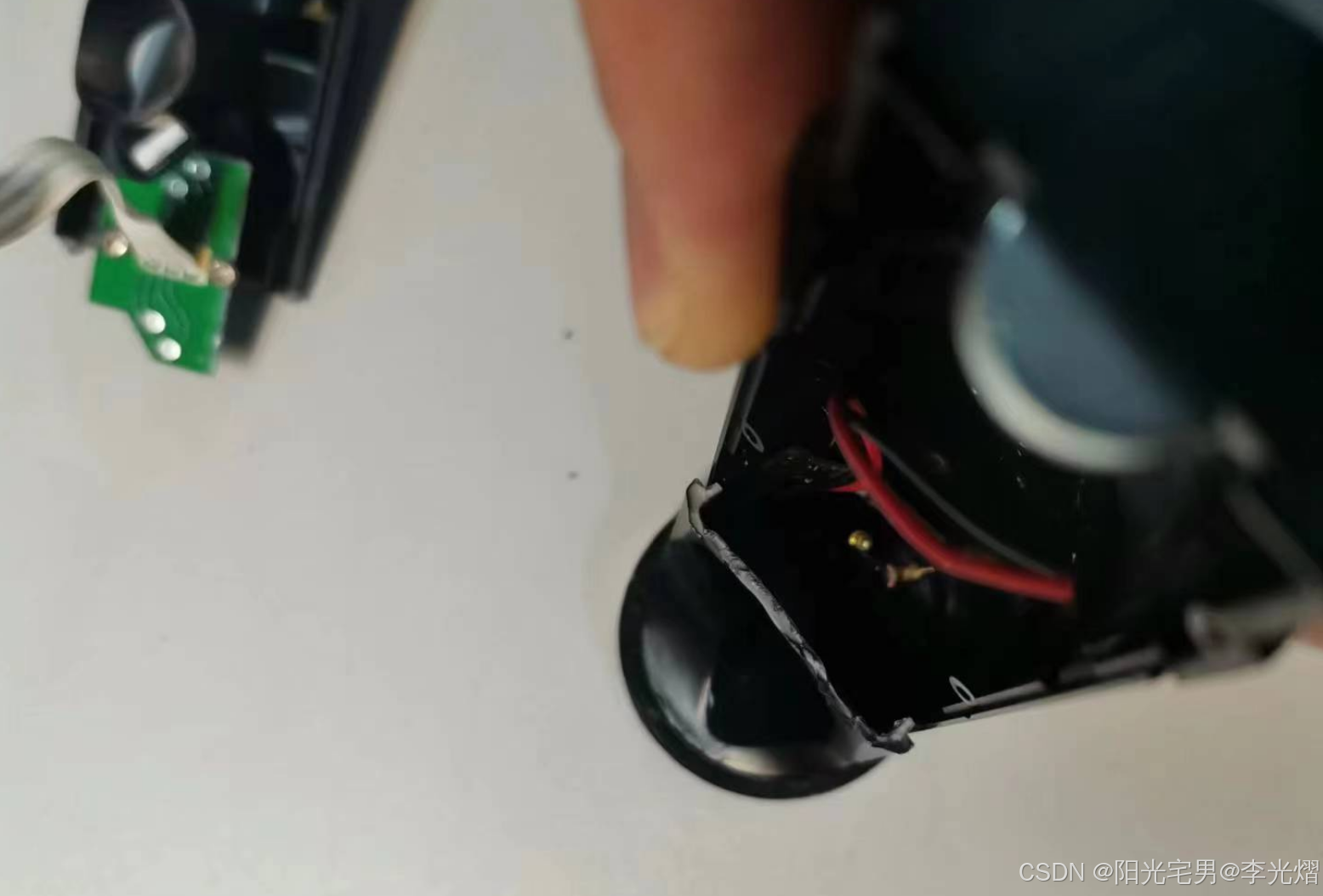

         拆完后就可以看到接口板没啥东西，可以看到接口板FFC引到前面板，电池线也是引到前面板，188数码管也是在前面板，所以主要功能区还是在前面板。

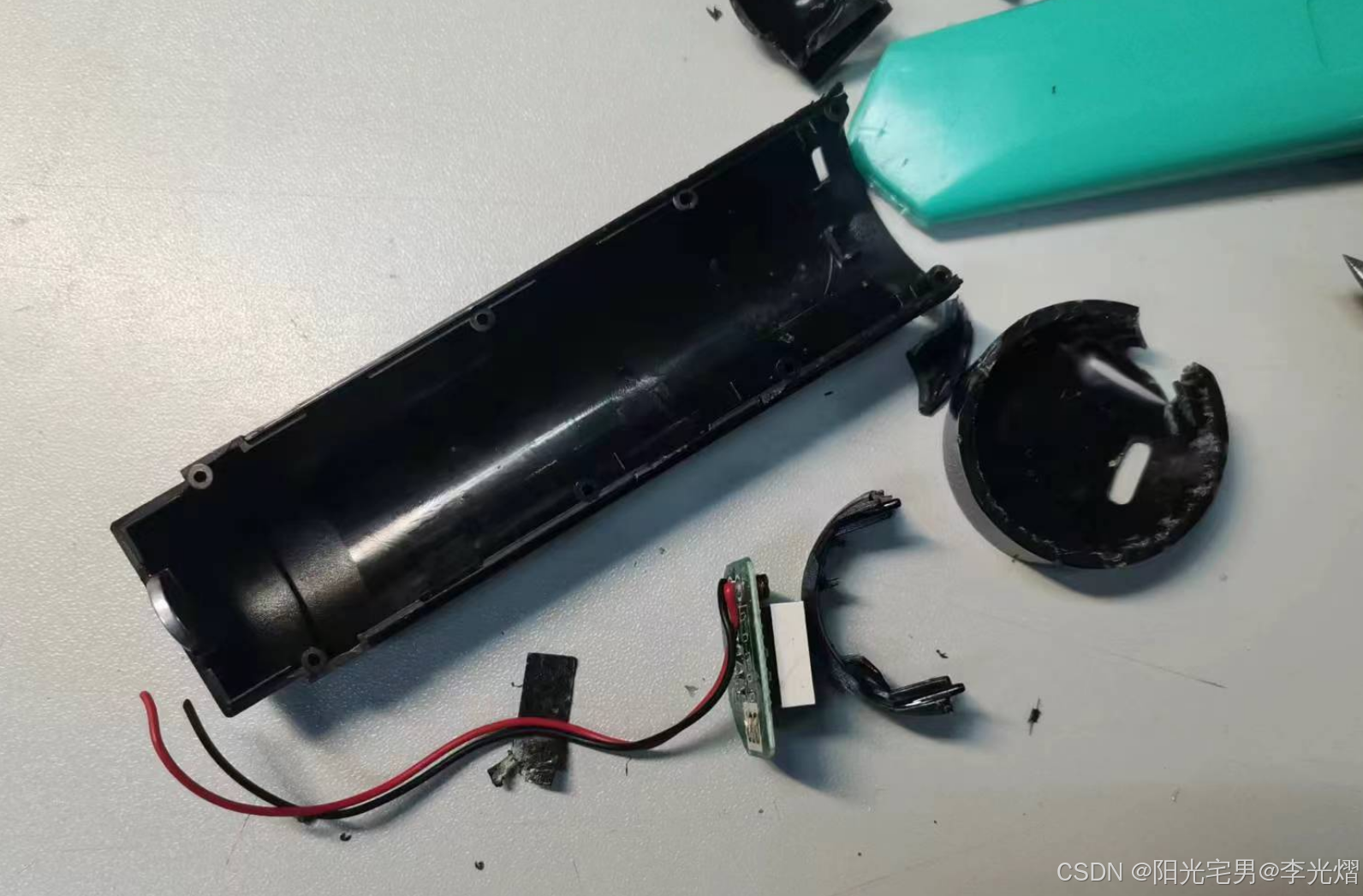

                 硬拆，把前面板用斜口钳搞坏，把板子拿出来。

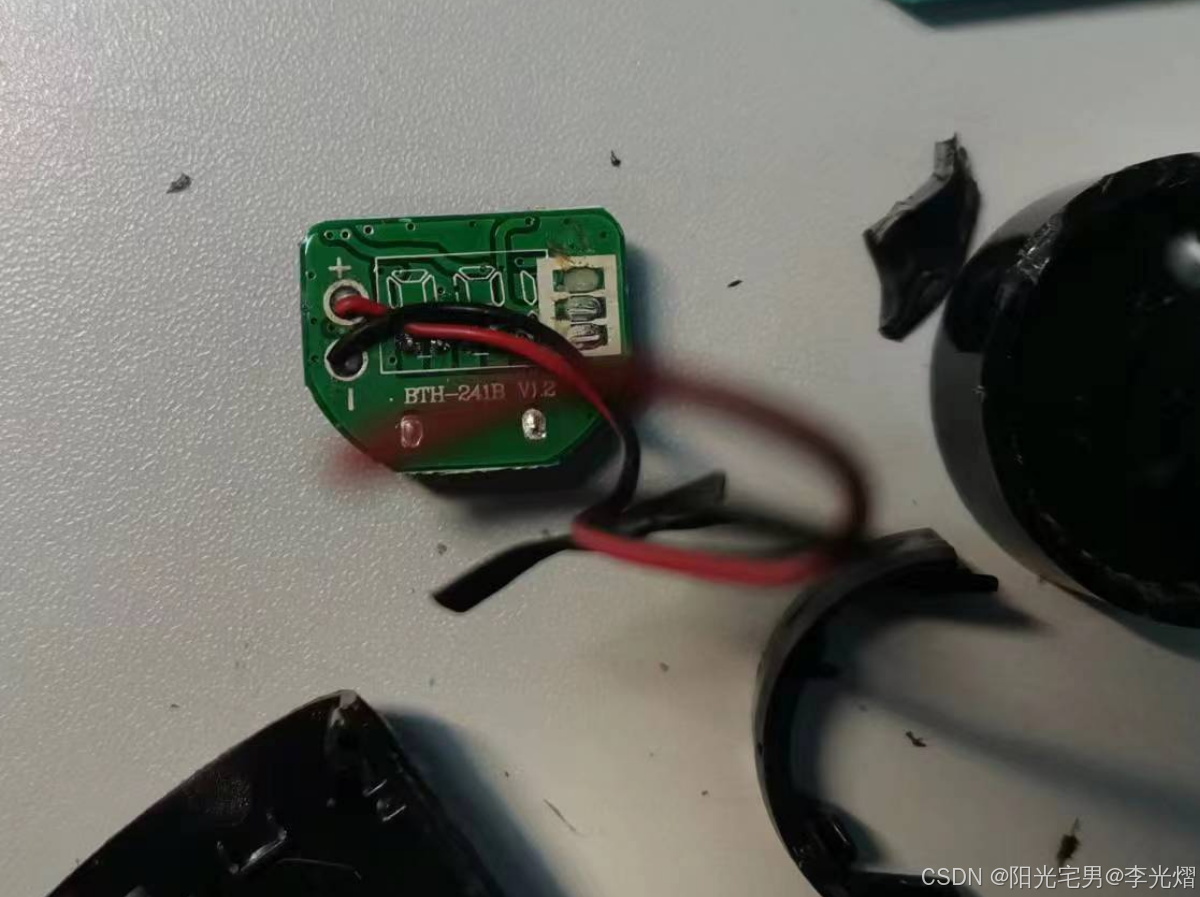

         前机板的背面，没有啥器件，主要就是电池线和接口板连接线。都是要手焊的，没有连接器。

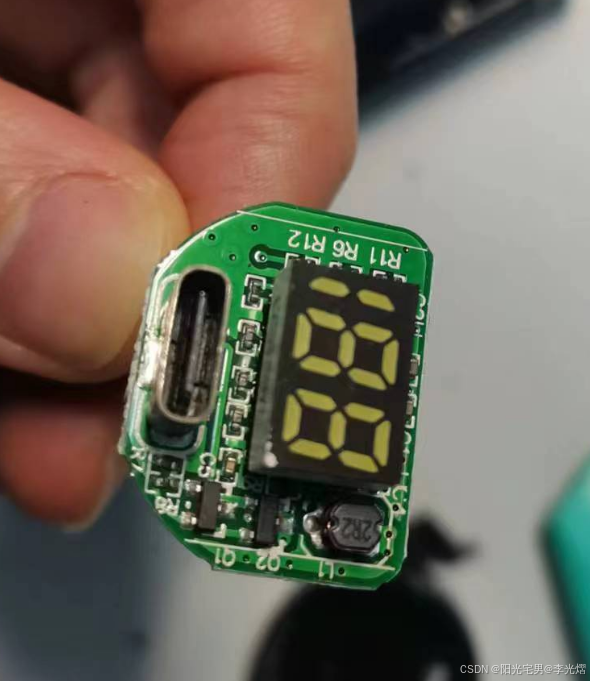

         前面板顶面图，可以看到有Ｔｙｐｅ－Ｃ接口，用来充电。188数码管，用来指示电量。

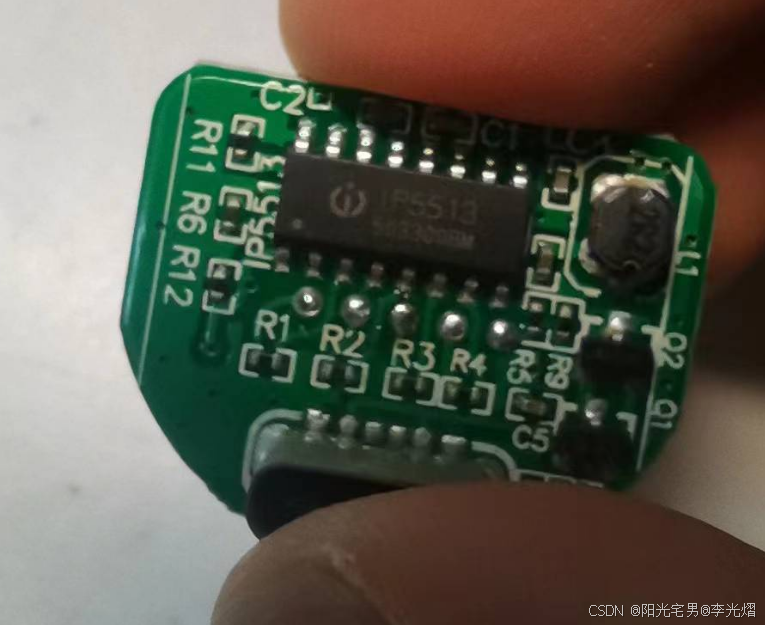

        数码管下方有一个IP5513芯片，这一颗主芯片完成了显示、充电等功能。

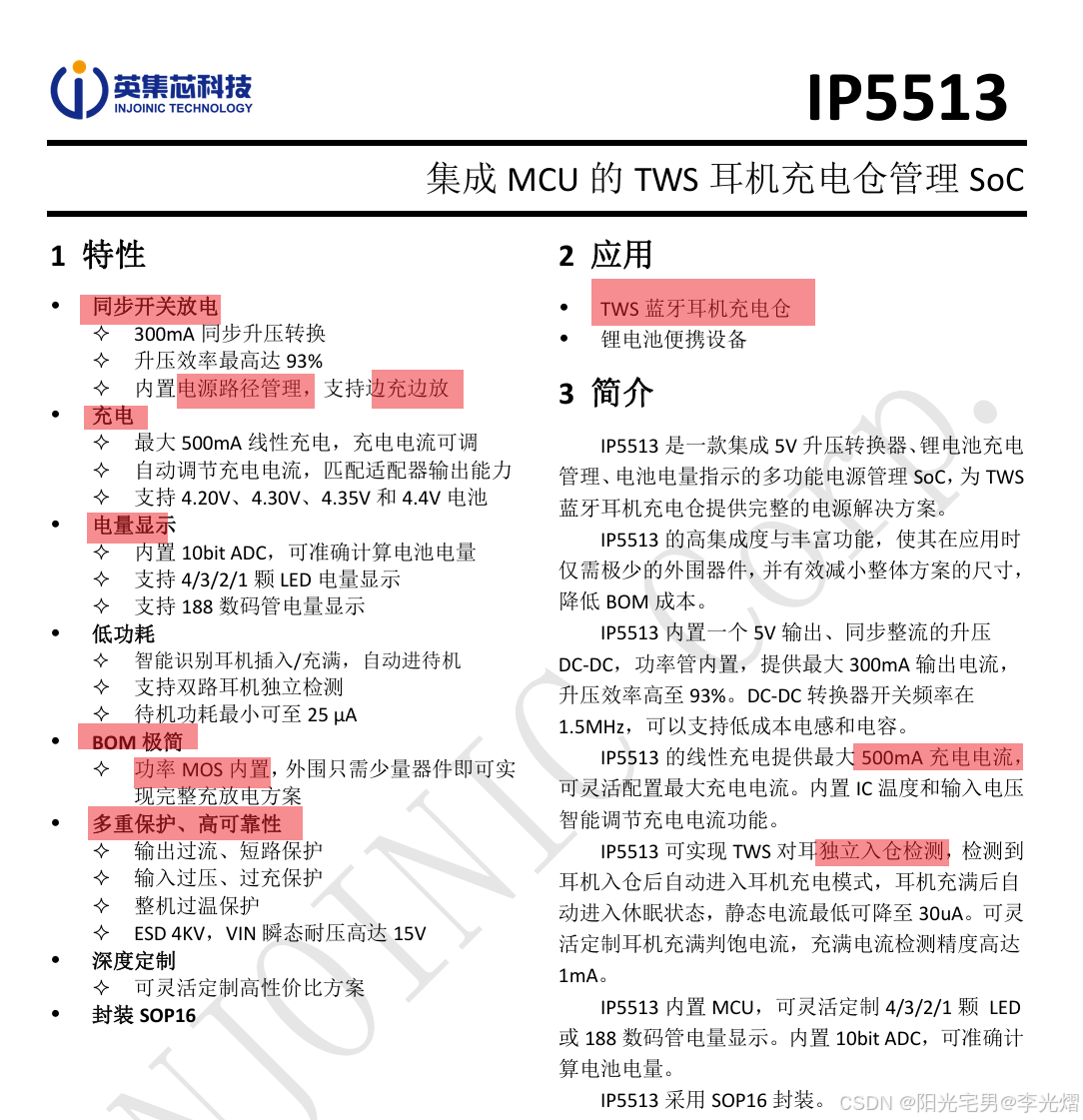

        查看规格书 ，是英集芯的产品。主页标题就写了是一个集成MCU的TWS耳机充电仓管理ＳｏＣ，特性、应用、简介等大概介绍了芯片的功能和性能。

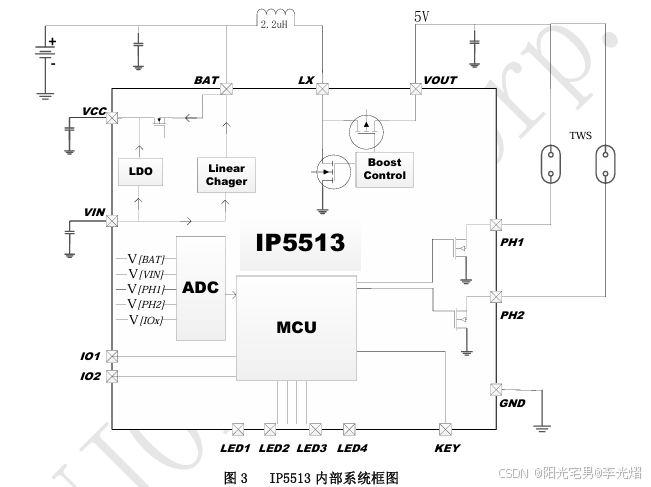

        内部框图如下，可以看到作战部只需要电感、电容即可。应用起来还是比较简单的。

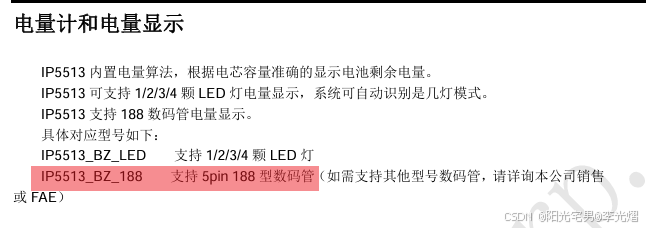

        当然，为了应对不同的场景和不同的产品，这个芯片会有多种型号，我这个TWS应该是IP5513＿ＢＺ＿１８８，支持5ｐｉｎ的188型数码管。

        因为电量只会到0～100吗，所以就不用三位数码管（能显示888），这样还少掉5个LED，真的是用到刀刃上了。

        就这样拆解完成了，对报废的东西进行拆解，拆解过程中查看一下电路方案，了解一些行业知识，其实也挺好的。
