5G标准学习笔记03- CSI 反馈增强概述

大家好，最近在研究AI/ML 3gpp标准 NR空口的有关内容，后面可能会给大家介绍一下对应的有关内容

AI/ML在3GPP标准中的研究进展

在AI/ML在NR空口的应用中，对应标准主要聚焦了3个case进行讨论研究分别是：CSI 反馈增强；波束管理；定位精度增强；

这三个内容可能比较涉及RAN1/2的具体内容，后面会基于这个进行一定的介绍。今天主要是主要介绍CSI反馈的基础知识。

一、CSI 反馈介绍

CSI（信道状态信息）就是通信链路的信道属性。它描述了信号在每条传输路径上的衰弱因子，即信道增益矩阵H中每个元素的值，如信号散射（Scattering）,环境衰弱（fading，multipath fading or shadowing fading），距离衰减（power decay of distance）等信息。
发送端利用CSI进行反馈可以进行预编码，动态分配等操作。
信道状态信息 CSI可以使通信系统适应当前的信道条件，在多天线系统中为高可靠性高速率的通信提供了保障。完整的CSI通过三个维度描述：时（间）、频、空，分别对应着无线信道随时间、载频、空间分布不同所经历的变化。

二、CSI反馈形式

因为CSI包括信道的信息（信道矩阵，信道增益，信道相位等）。对应的CSI反馈方式也按照分类方式有多种：
按照双工方式的不同：

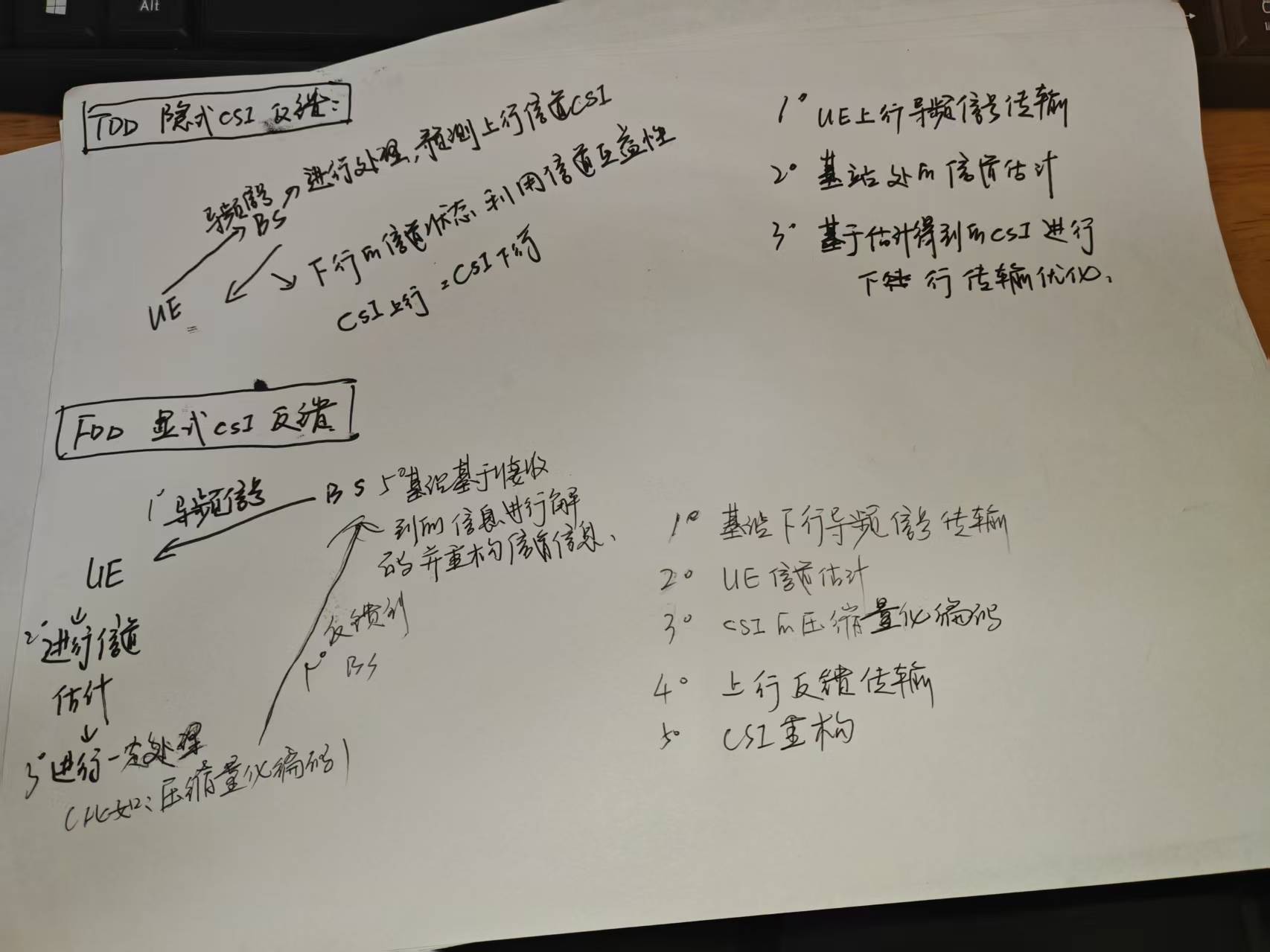

隐式CSI反馈（TDD，利用信道互惠性）
TDD系统利用相同的频率、不同的时隙进行上下行链路的信号传输。同时，为了避免相邻的上下行链路之间的干扰，通常设置
由于TDD系统中上下行链路在相同的频率上进行传输，当上下行的发送时间间隔足够短时（认为在信道的相干时间内），可认为上行信道与下行信道的衰落基本相同，即TDD系统中上下行信道具有互易性.
值得注意的是：因为无线信道的的影响还会收到RF射频单元的特性（比如非线性失真），前向和后向的RF特性不相同，因此这一点还需要补偿差异。

[BS] --> 发送CSI-RS --> [UE]
[UE] --> 估计信道矩阵 H --> 匹配码本 --> 生成PMI, RI, CQI
[UE] --> 量化反馈比特流 --> 通过PUCCH/PUSCH发送 --> [BS]
[BS] --> 解析PMI, RI, CQI --> 查找码本 --> 波束成形/预编码

在这里插入图片描述

显式CSI反馈（FDD, 直接发送估计的CSI）

	[BS] --> 发送CSI-RS --> [UE]
	[UE] --> 估计信道矩阵 H --> 处理(压缩/SVD/量化) --> 生成压缩表示/特征向量
	[UE] --> 量化反馈比特流 --> 通过PUCCH/PUSCH发送 --> [BS]
	[BS] --> 解析反馈 --> 重构 H 或 V --> 波束成形/预编码

在这里插入图片描述

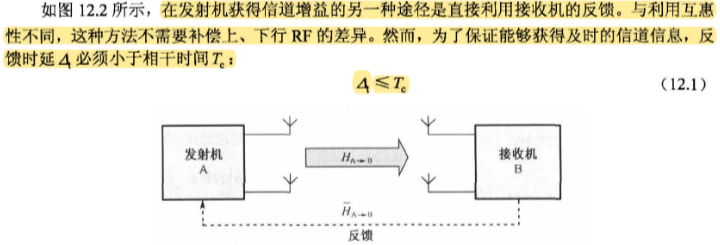

这一里一定要注意，反馈的时间要小于相干时间，否则反馈的信道状态信息就失效了。

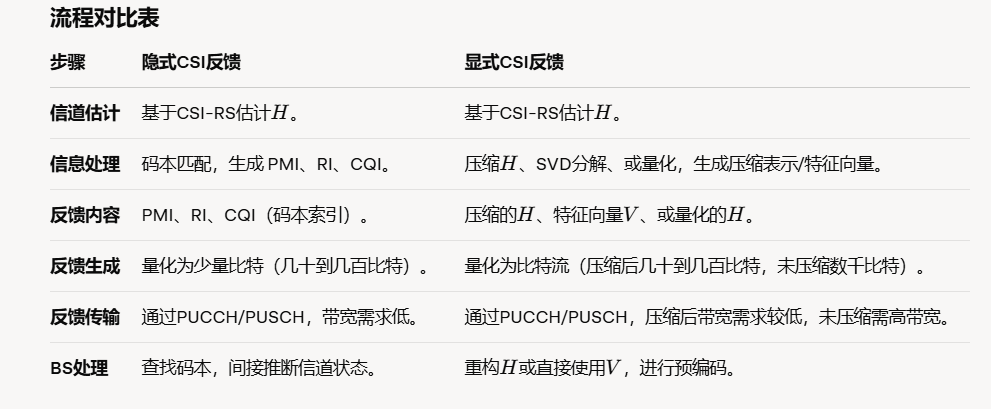

研究表明，隐式反馈在TDD系统中具有较低的反馈开销，但对校准精度要求较高。相比之下，显式反馈更灵活，但反馈开销较大，尤其在大规模MIMO场景下。
在这里插入图片描述

在这里插入图片描述

按照CSI信息格式的不同：
模拟CSI：模拟反馈以连续形式发送，相当于发送CSI的全部信息，带宽需求高，很少使用.
量化CSI：现在通常使用量化的CSI，将CSI离散化，进行压缩，节省资源。（CSI显式反馈经常遇到）
量化CSI反馈通常包括以下步骤：

		(1) 信道估计
		接收端通过接收导频信号（Pilot Signals）或参考信号（如LTE/5G中的DMRS、CSI-RS）来估计信道矩阵 H。
		估计结果是一个复数矩阵，包含幅度和相位信息。
		(2) 信道信息压缩
		由于直接反馈 H 的开销过大，接收端会对信道信息进行压缩或转换。常见方法包括：
		奇异值分解（SVD）：将信道矩阵进行SVD分解。
		主成分提取：仅反馈信道的主要特征方向（如主特征向量）。
		变换域表示：将信道信息转换到其他域（如角度-时延域）以减少冗余。
		(3) 量化
		量化是将连续的信道信息映射到离散的码本（Codebook）中的过程。码本是一个预定义的向量或矩阵集合，每个元素对应一个特定的信道状态。量化过程包括：
		选择码字：从码本中选择与估计信道最接近的码字（通常基于最小距离准则，如欧几里得距离或和弦距离）。
		索引反馈：将选中的码字索引（而非码字本身）反馈给发射端，显著减少反馈比特数。
		(4) 反馈传输
		接收端通过上行链路（如PUCCH或PUSCH）将量化后的CSI（通常是码字索引）发送到发射端。
		反馈信息可能包括：
		预编码矩阵指示（PMI，Precoding Matrix Indicator）：表示选中的预编码矩阵。
		秩指示（RI，Rank Indicator）：表示信道的有效层数。
		信道质量指示（CQI，Channel Quality Indicator）：表示信道的质量，用于调制和编码选择。
		(5) 发射端重构
		发射端根据收到的码字索引，从相同的码本中查找对应的码字。
		使用重构的CSI进行预编码、波束成形或调制编码。
