在VSCode中配置Verilog语言环境并使用学习WaveTrace插件

---

VS Code和Verilog

VS Code是时下一款较为流行的代码编辑器，Verilog是一门硬件描述语言，如今已经被中山大学作为计算机学院计算机专业学生的一门必修课。

---

提示：以下是本篇文章正文内容。

一、本教程的适用范围？

示例：本教程适用于Windows操作系统，通过Windows10操作系统演示。

---

二、使用步骤

1.下载VS Code

登录VS Code官网下载其正版安装包，整理并设置VS Code的桌面快捷键

2.在VS Code下载相关插件

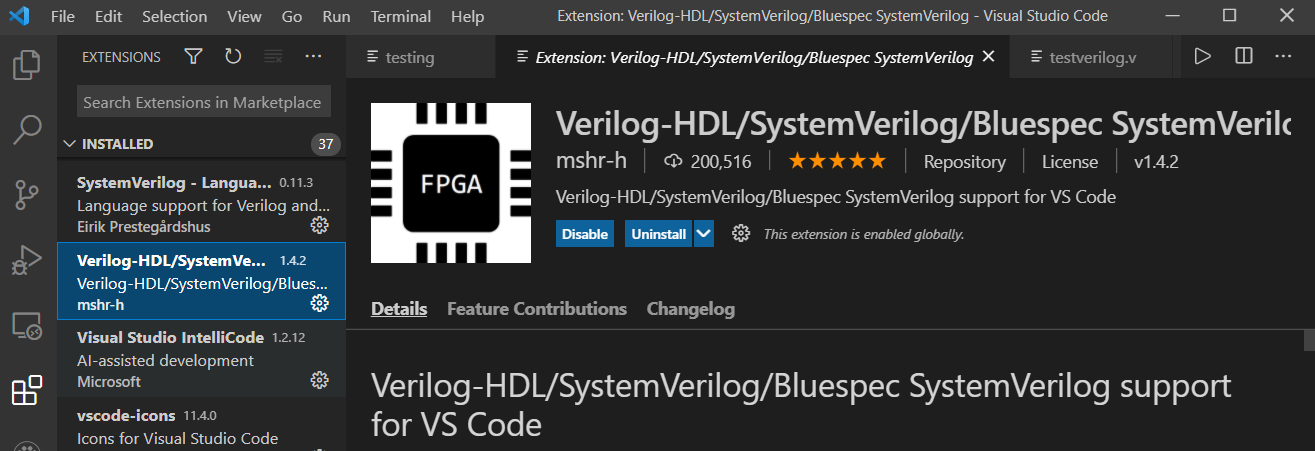

<1>Verilog-HDL

<2>Wavetrace

3.下载Verilog的编译工具

----Iverilog编译器

此处推荐初学者使用轻量级的iverilog编辑器，

4.配置编辑器的环境变量

两步图片如下：需要配置两个环境变量，至此，编译器已经可以正常使用。
如果报错，请尝试重新启动电脑以使得刚添加的环境变量被系统有效识别。

5.确认iverilog可以正常使用（可忽略）

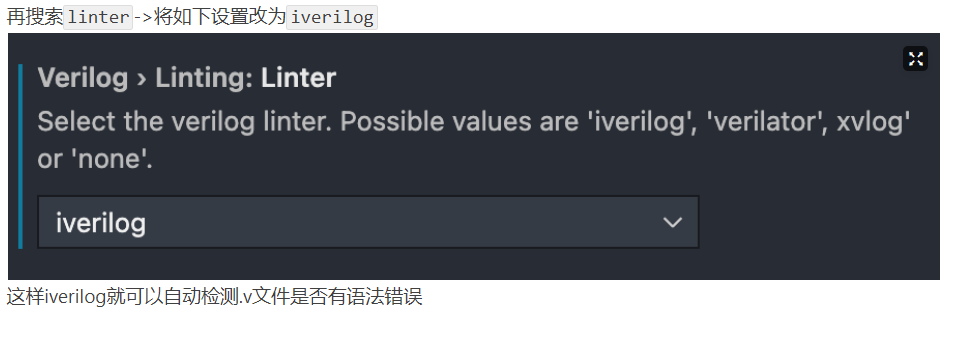

6.设置Verilog-HDL插件

7.尝试开始第一个verilog代码片段

代码如下（示例）：

module My_Journey_Begins;
  initial begin
    $display(" Hello World!" ) ;
  end
endmodule

尝试在终端输入对应的命令，输出结果如下：
成功后会有Hello World！显示。

8.尝试开始第一个verilog仿真代码片段

-----------------------------此处以一个全加器为例----------------------------
向大家展示插件的威力：
请尝试保存如下代码至桌面：

module adder(X, Y, Cin, Cout, S);

	input [0:1] X;
	input [0:1] Y;
	input Cin;
	output reg [0:1]S;
	output reg Cout;

	always @(X , Y , Cin) begin
   		 {Cout , S} = X + Y + Cin;
	end
endmodule

module testBench();
    reg [0:1] A , B;
    reg Cin;
    output [0:1]S;
    output Cout;

    adder U(
    .X(A),
    .Y(B),
    .Cin(Cin),
    .Cout(Cout),
    .S(S)
    );

    initial begin
        A = 0;
        B = 2;
        Cin = 1;
        #10 A = 1;
        #10 Cin = 1;
        #10 B = 0;
        #20 A = 3;
        #30 Cin = 0;
        #40 B = 3;
        #50 Cin = 1;
    end

    initial begin
        $monitor($time,,,"part:%b  %b", S, Cout);
        #70
        $finish;
    end
/*iverilog */
    initial
    begin
        $dumpfile("wave.vcd");        //生成的vcd文件名称
        $dumpvars(0, testBench);    //tb模块名称
    end
/*iverilog */

endmodule

9.尝试测试第一个verilog代码片段

请输入如下命令至Code的终端：
测试你是否有如下输出

10.尝试使用WaveTrace插件

现在你的桌面或许已经生成了一个wave.vcd的文件
将他直接用鼠标拖入你的欢迎页面试试

11.尝试测试第一个verilog仿真波纹图像

Step 1：

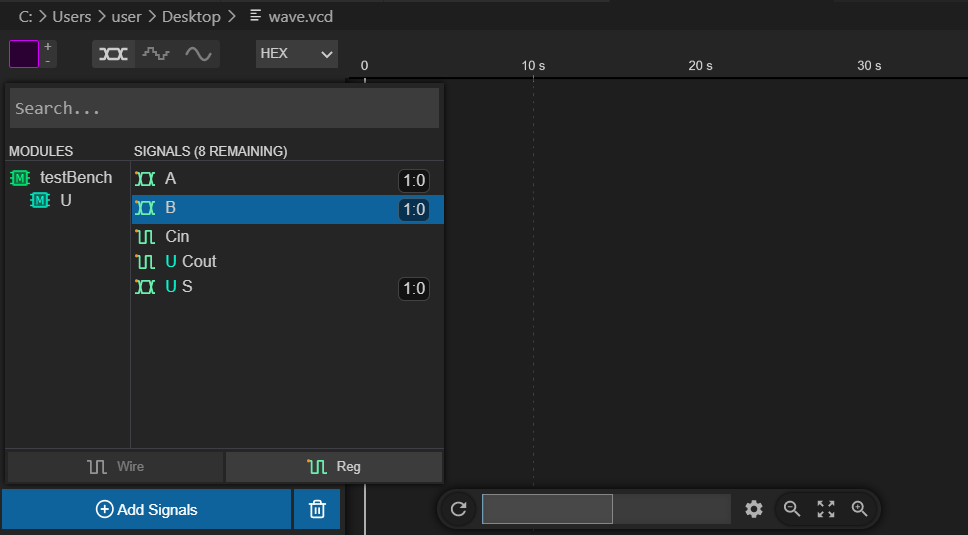

点击Add Signs ,选择一路或多路信号，并双击它

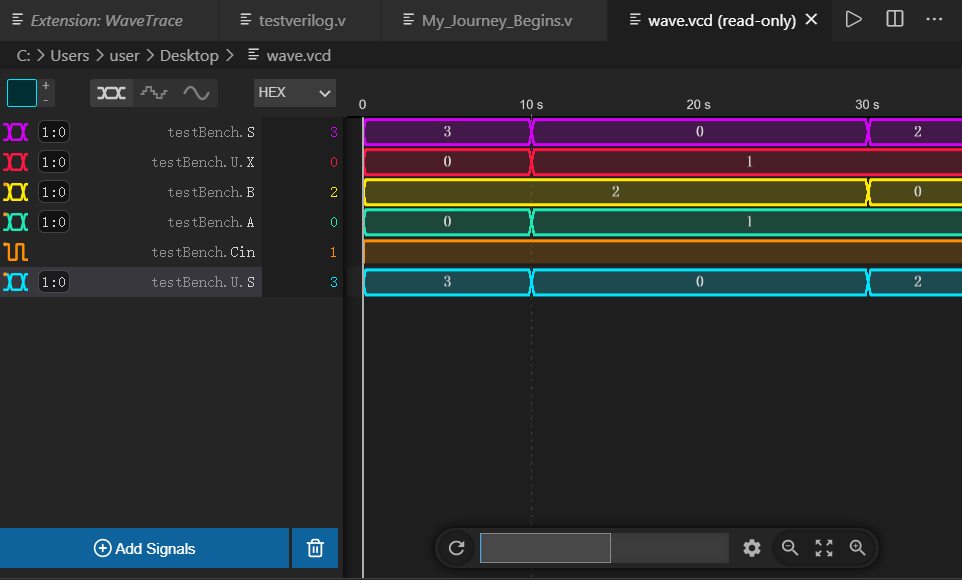

Step 2：

更改颜色，变量和其他设置，享用WaveTrace。

总结

提示：这里对文章进行总结：
例如：以上就是今天要讲的内容，本文仅仅简单介绍了使用，而没有提供了大量能使我们快速便捷地处理数据的函数和方法。
