一文弄懂UML类图（六大关系：依赖，泛化，实现，关联，聚合，组合）

UML基本介绍

1. UML（Unified Modeling Language），统一建模语言。是一种用于软件系统设计、建模和文档化的标准化语言（软件分析和设计）；
2. 常见的UML图包括：
   1. 用例图
   2. 静态结构图：类图，对象图，包图，组件图，部署图
   3. 动态行为图：时序图，协作图，状态图，活动图
3. 常用建模工具：Rational Rose，processon等


UML类图

1. 用于描述系统中的类（对象）本身的组成和类（对象）之间的各种静态关系

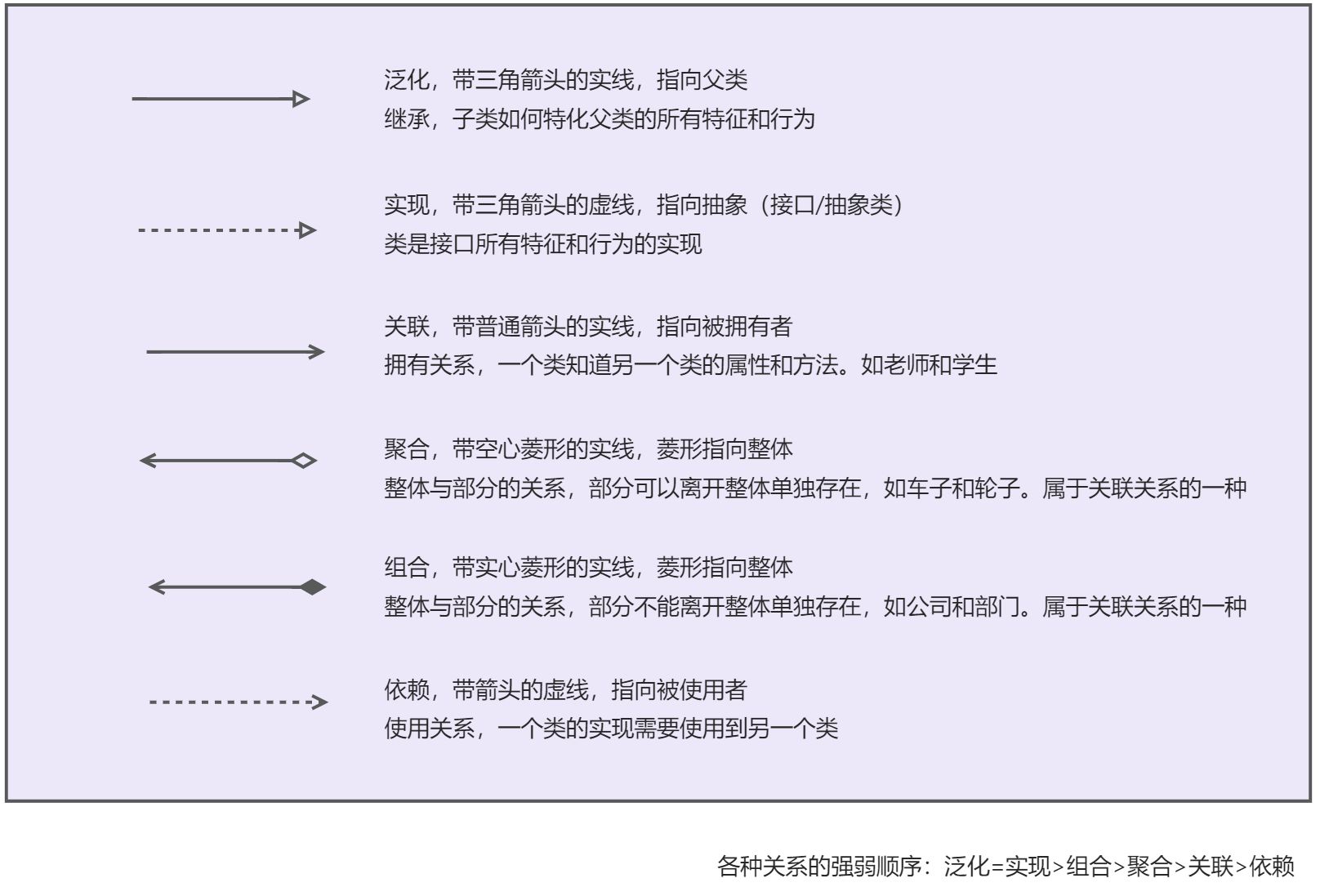

2. 类之间的关系：依赖（使用），泛化（继承），实现，关联，聚合，组合

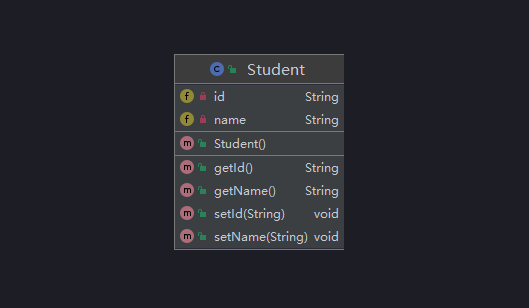

类图简单举例：

public class Student {

    private String id;
    private String name;

    public String getId() {
        return id;
    }

    public void setId(String id) {
        this.id = id;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }
}

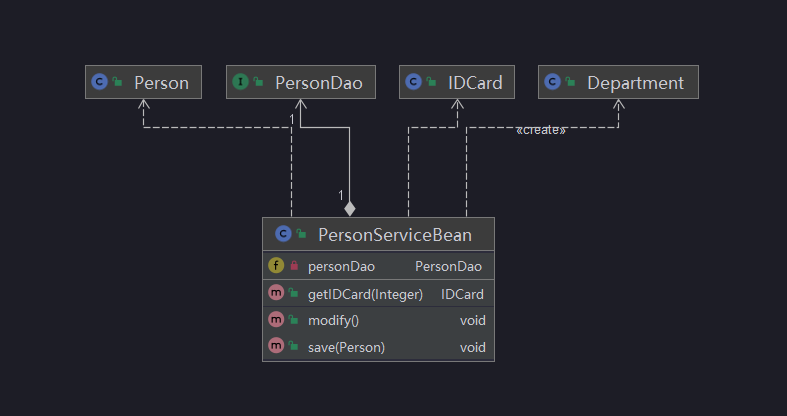

类图——依赖（dependence）

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方，连编译都通过不了

public class PersonServiceBean {

    // 类的成员属性
    private PersonDao personDao;

    // 方法接收的参数类型
    public void save(Person person) {
    }

    // 方法的返回类型
    public IDCard getIDCard(Integer personid) {
        return null;
    }

    // 方法中使用到
    public void modify() {
        Department department = new Department();
    }
}

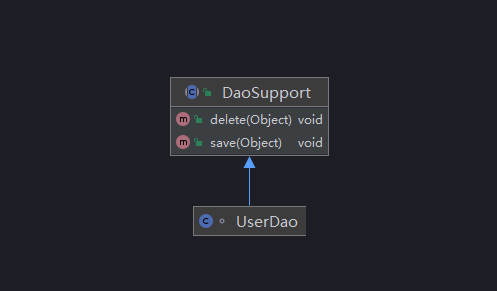

类图——泛化（Generalization）

泛化关系就是继承关系。是依赖关系的特例

public abstract class DaoSupport {

    public void save(Object o){
        System.out.println("save");
    }
    public void delete(Object o){
        System.out.println("delete");
    }
}

class UserDao extends DaoSupport{
}

总结：

• 泛化关系就是继承关系
• 如果A类继承了B类，我们就说A和B存在泛化关系

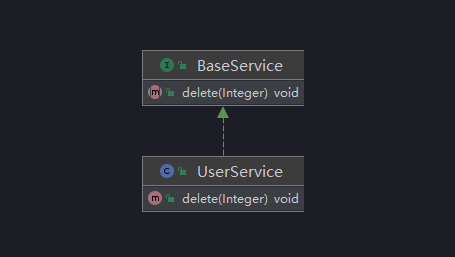

类图——实现（implementation）

实现关系就是A类实现B类。是依赖关系的特例

public interface BaseService {
    void delete(Integer id);
}

public class UserService implements BaseService {
    @Override
    public void delete(Integer id) {
        System.out.println("delete......");
    }
}

类图——关联（Association）

关联关系就是类和类之间的联系，可以理解为拥有关系，一个类知道知道另一个类的属性和方法。是依赖关系的特例。在程序中被关联类B以类属性的形式出现在关联类A中，也可能是关联类A引用了一个类型为被关联类B的全局变量

• 具有导航性：双向关系或单向关系
• 具有多重性：如“1”表示有且仅有1个；“0…”表示0个或多个；“0，1”表示0个或者1个；“n…m”表示n到m个都可以；“m…*”表示至少m个

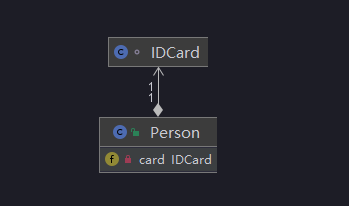

单向一对一关系

public class Person {
    private IDCard card;
}
class IDCard {}

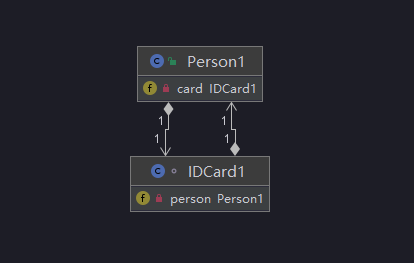

双向一对一关系

public class Person {
	private IDCard card;
}
public class IDCard {
	private Person person;
}

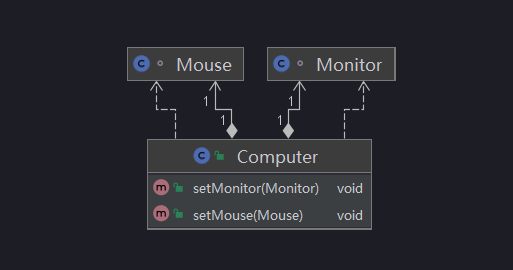

类图——聚合（Aggregation）

聚合关系就是整体和部分的关系，整体和部分可以分开。是关联关系的特例，所以具有导航性和多重性。程序中聚合和关联关系是一致的，只能从语义级别来区分

public class Computer {
    private Mouse mouse;
    private Monitor monitor;

    public void setMouse(Mouse mouse) {
        this.mouse = mouse;
    }

    public void setMonitor(Monitor monitor) {
        this.monitor = monitor;
    }
}
class Mouse {}
class Monitor {}

类图——组合（Composition）

组合关系也是整体与部分的关系，不过整体与部分不可分开。程序中组合和关联关系是一致的，只能从语义级别来区分
如果我们认为Mouse，Monitor和Computer是不可分离的，则升级为组合关系：

public class Computer {
    private Mouse mouse = new Mouse();
    private Monitor monitor = new Monitor();
}
class Mouse {}
class Monitor {}

参考资料

[1]尚硅谷图解Java设计模式
[2]UML六种关系:https://cloud.tencent.com/developer/article/1455858?areaId=106001
[3]分分钟弄明白UML中泛化 , 实现 , 关联, 聚合, 组合, 依赖:https://cloud.tencent.com/developer/article/1012684

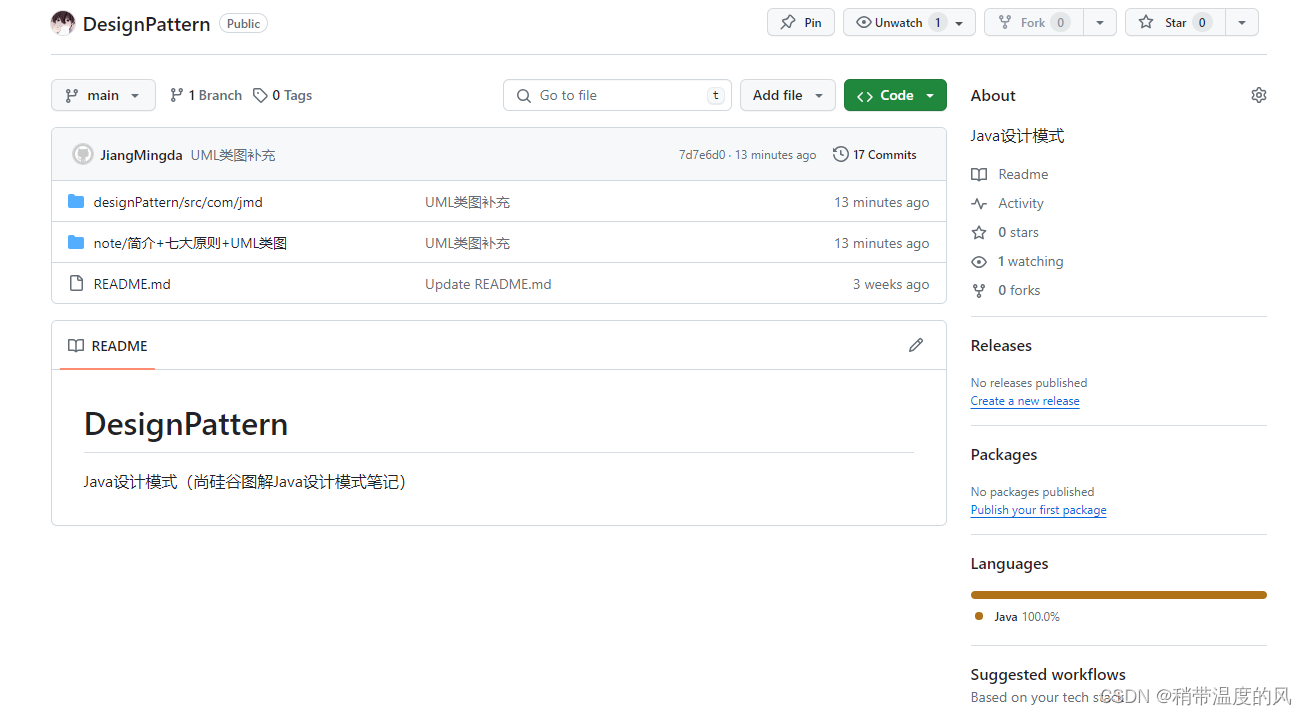

github笔记
