一、模块介绍

1、常见的显示设备

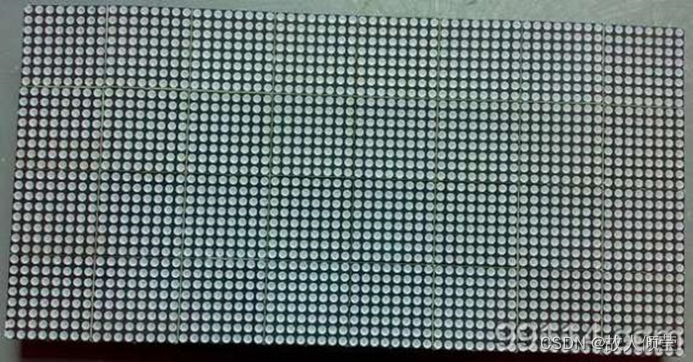

LED、数码管、点阵、LCD屏(1602/12864)、OLED屏(消费电子)

2、OLED屏的概述

OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display, OELD）。因为具备轻薄、省电等特性，因此从2003 年开始，这种显示设备在 MP3 播放器上得到了广泛应用，而对于同属数码类产品的 DC与手机，此前只是在一些展会上展示过采用 OLED 屏幕的工程样品。自 2007 年后，寿命得到很大提高，具备了许多 LCD 不可比拟的优势。

3、特性

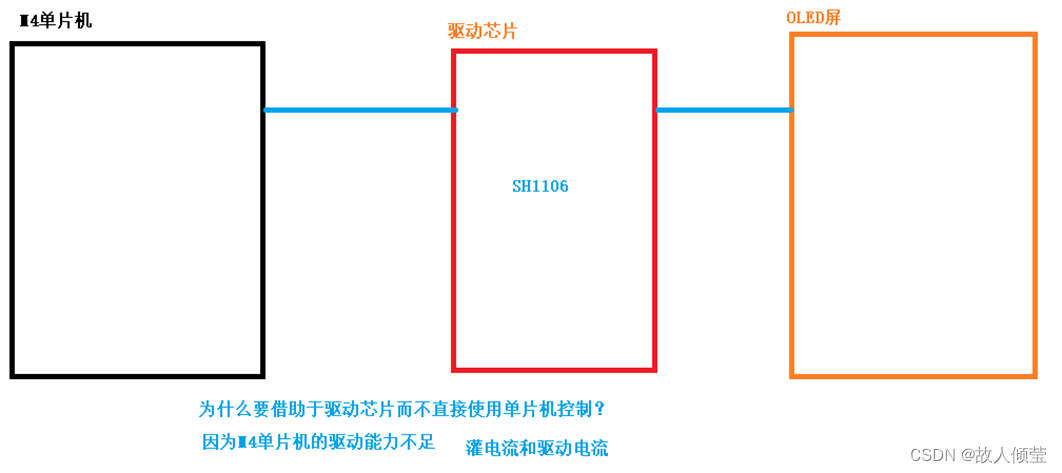

型号：SH1106

尺寸：132 * 64个像素点（前两列和最后的两列显示不了东西）

像素点：一帧画面所能表示的最小的显示单位。

分辨率：横向像素点的个数 * 竖向像素点个数

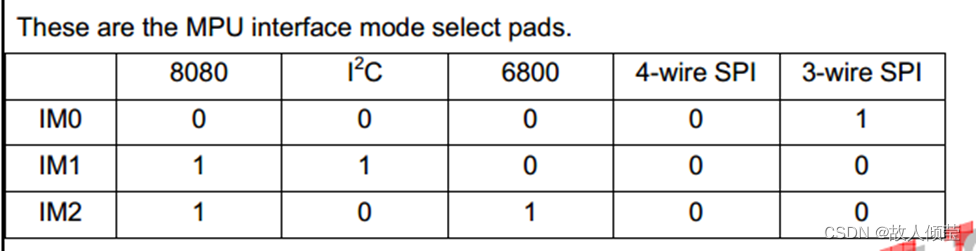

通信方式：

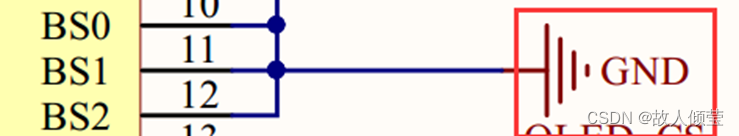

硬线接线四线SPI的通信方式

二、硬件分析

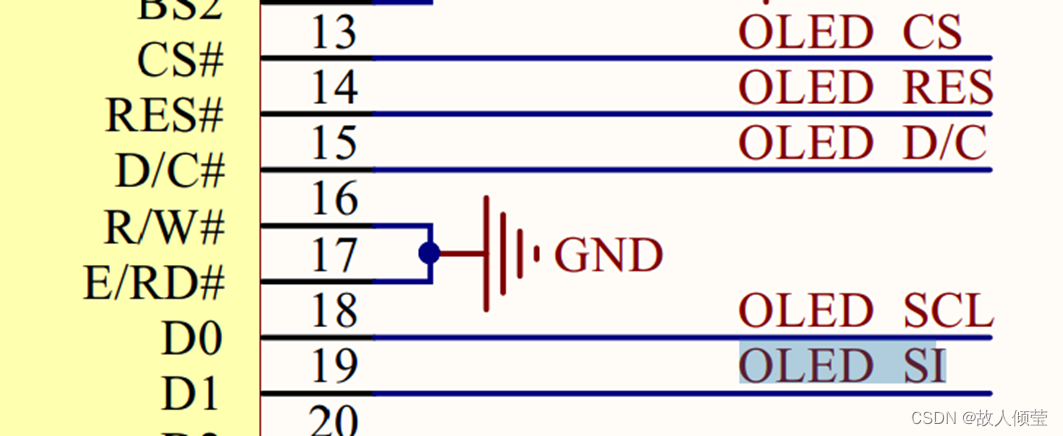

1、引脚分布

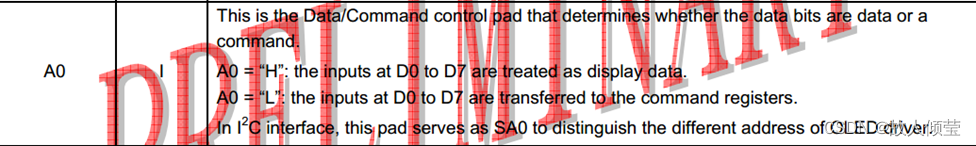

A0管脚如果是低电平就是发送命令过去

A0管脚如果是高电平就是发送显示数据过去

OLED_SCL -- 时钟线

（MOSI）OLED_SI -- 输入对于OLED的驱动芯片

OLED_CS -- 片选线

OLED_RES -- 复位管脚

OLED_D/C -- 命令或数据引脚

IO口模拟SPI

使用SPI控制器

三、SPI通信

1、通信特点

4线SPI：同步串行
