calibre验证笔记

调整坐标原点:

Edit→Advanced→Move orign

---

calibre工具:

Run DRC——DRC检查

Run LVS——LVS检查

Run PEX——后仿参数提取

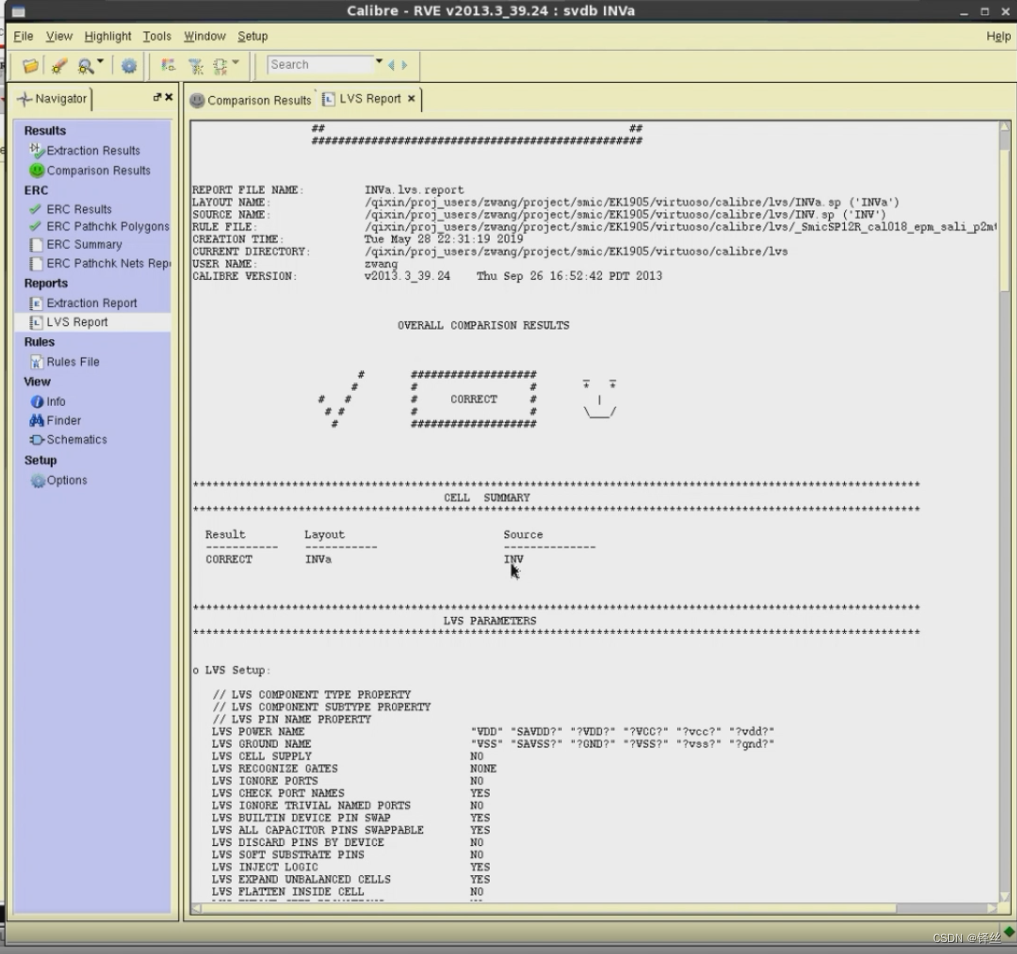

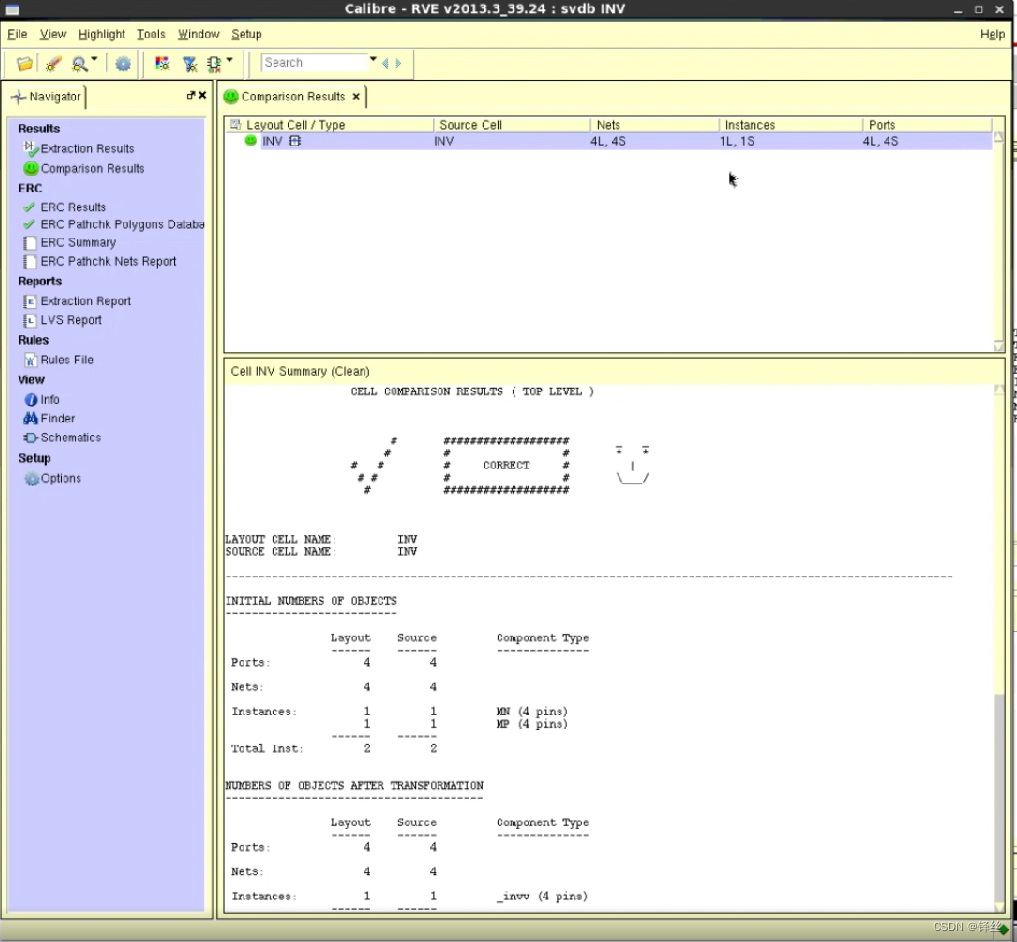

start RVE(少用)——查看己经跑完的验证结果，可为自己，可为他人

---

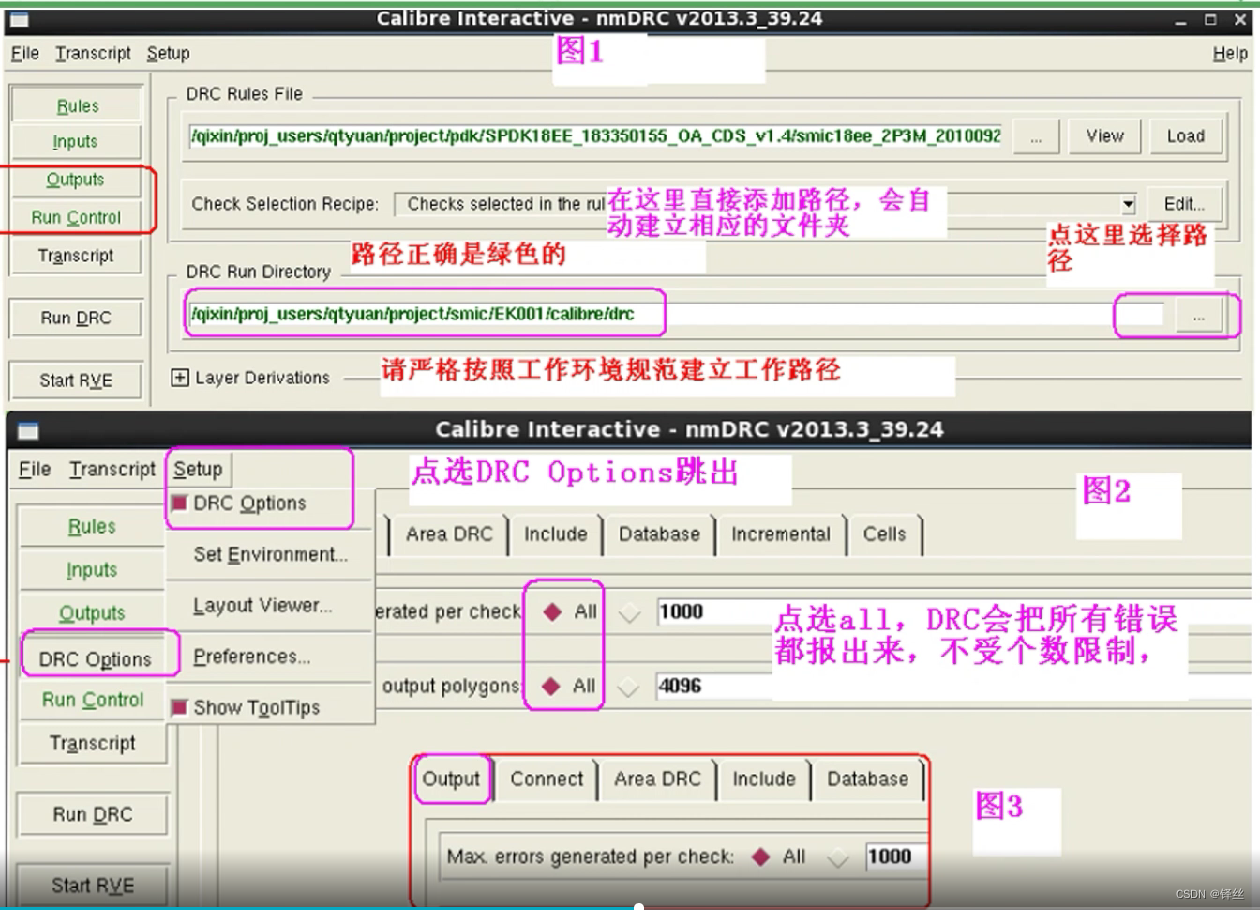

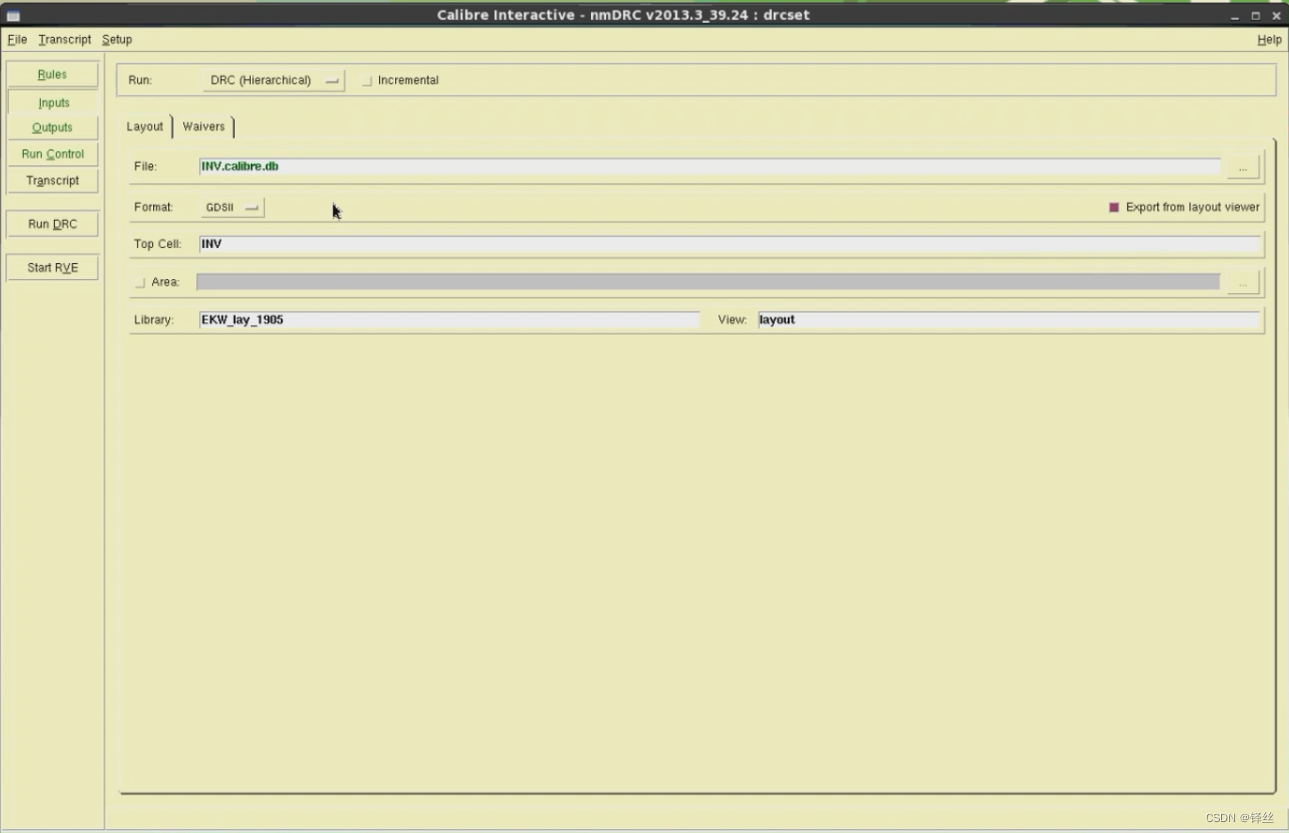

DRC验证

注意这里为2P4M

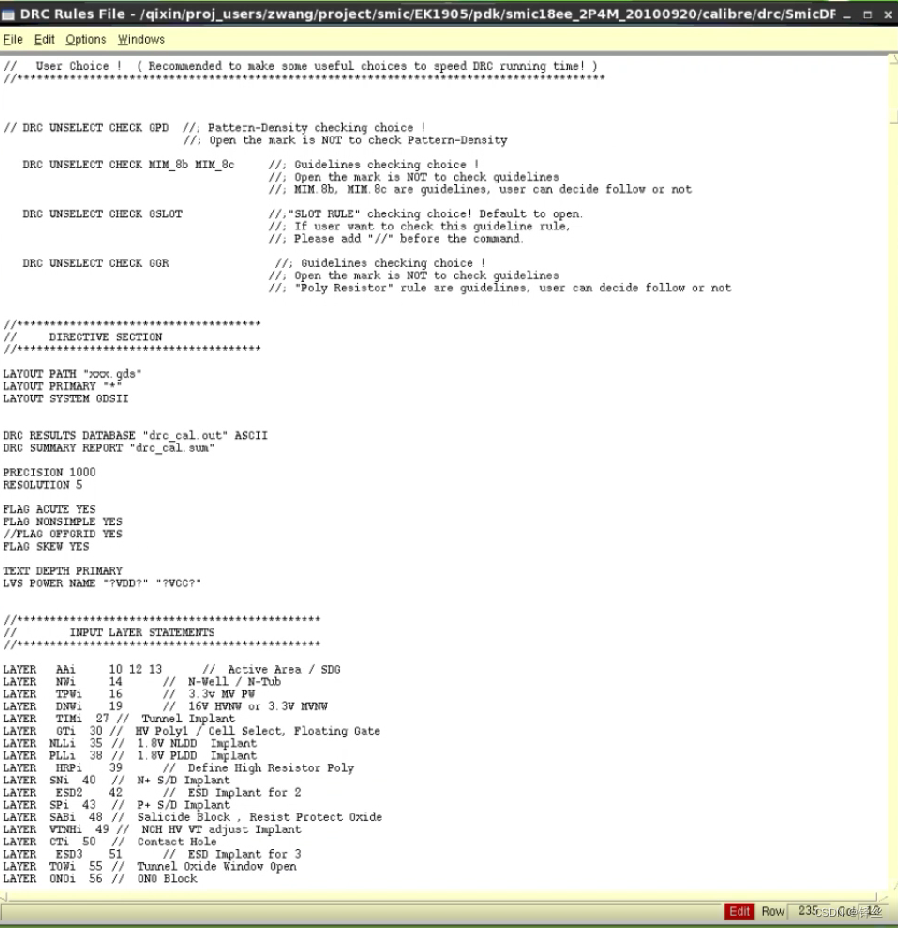

Rule→view可看DRC文件内容，可在这里找到格点信息

 PRECISION   1000

RESOLUTION   5

表示格点为0.005

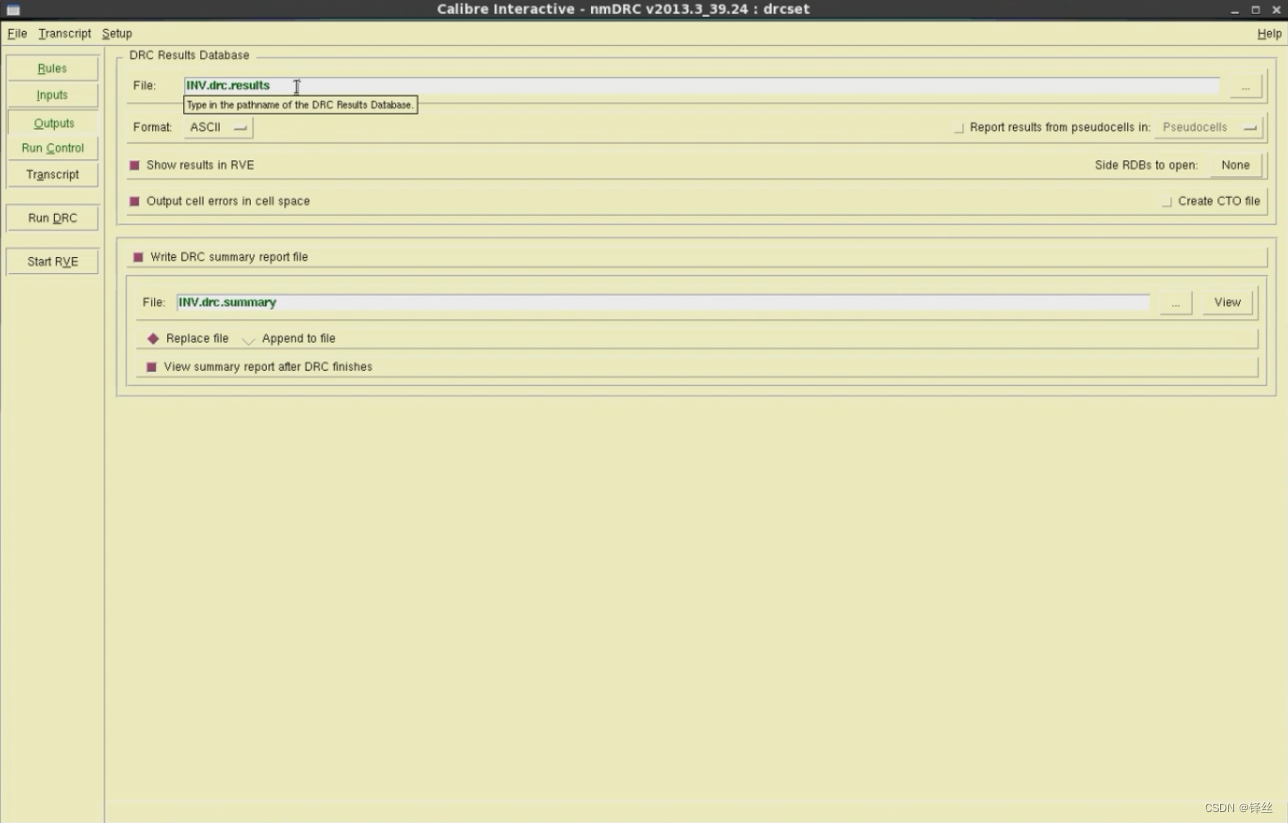

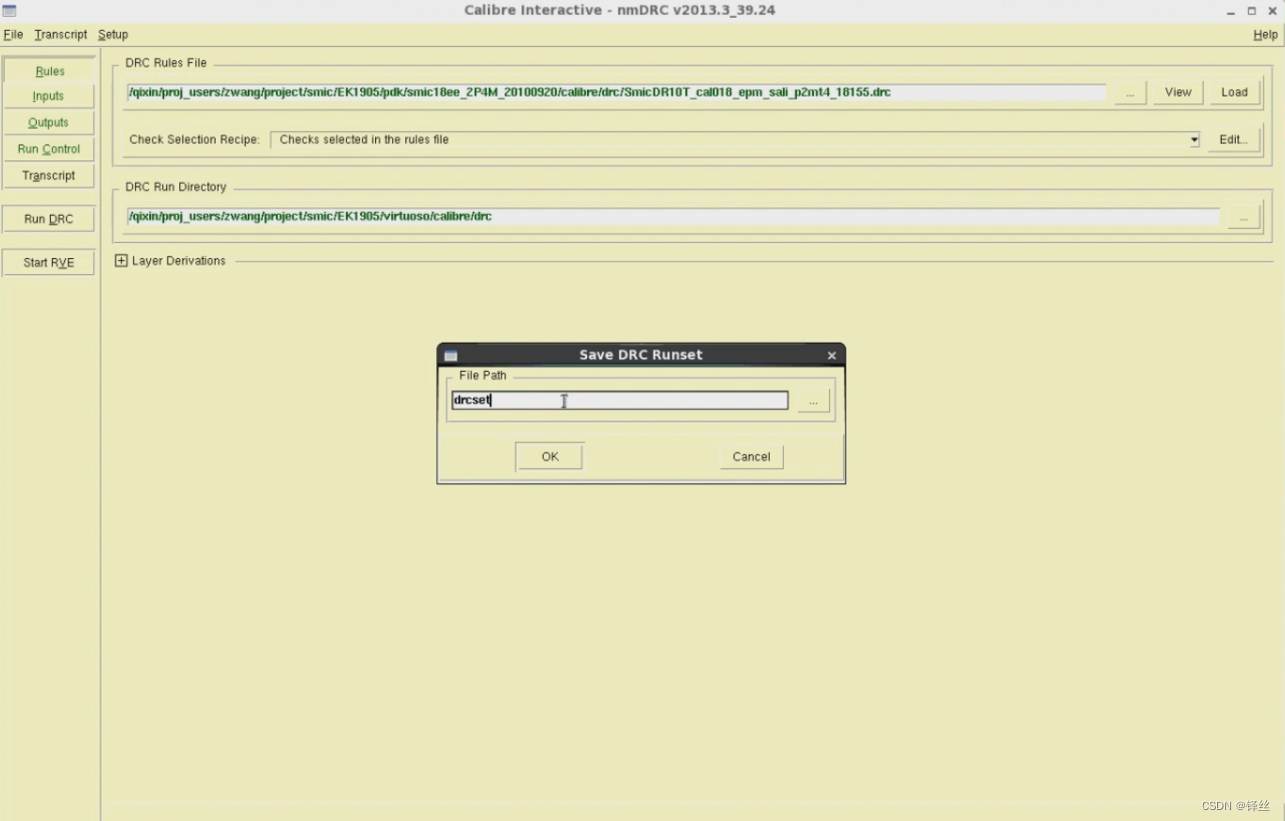

保存设置:File→save runset→填写项目名

层次化(Hierachical):make cell



一般使用DRC验证Hierachical模式:同一个cell里的同样错误只报一个，分cell去跑验证

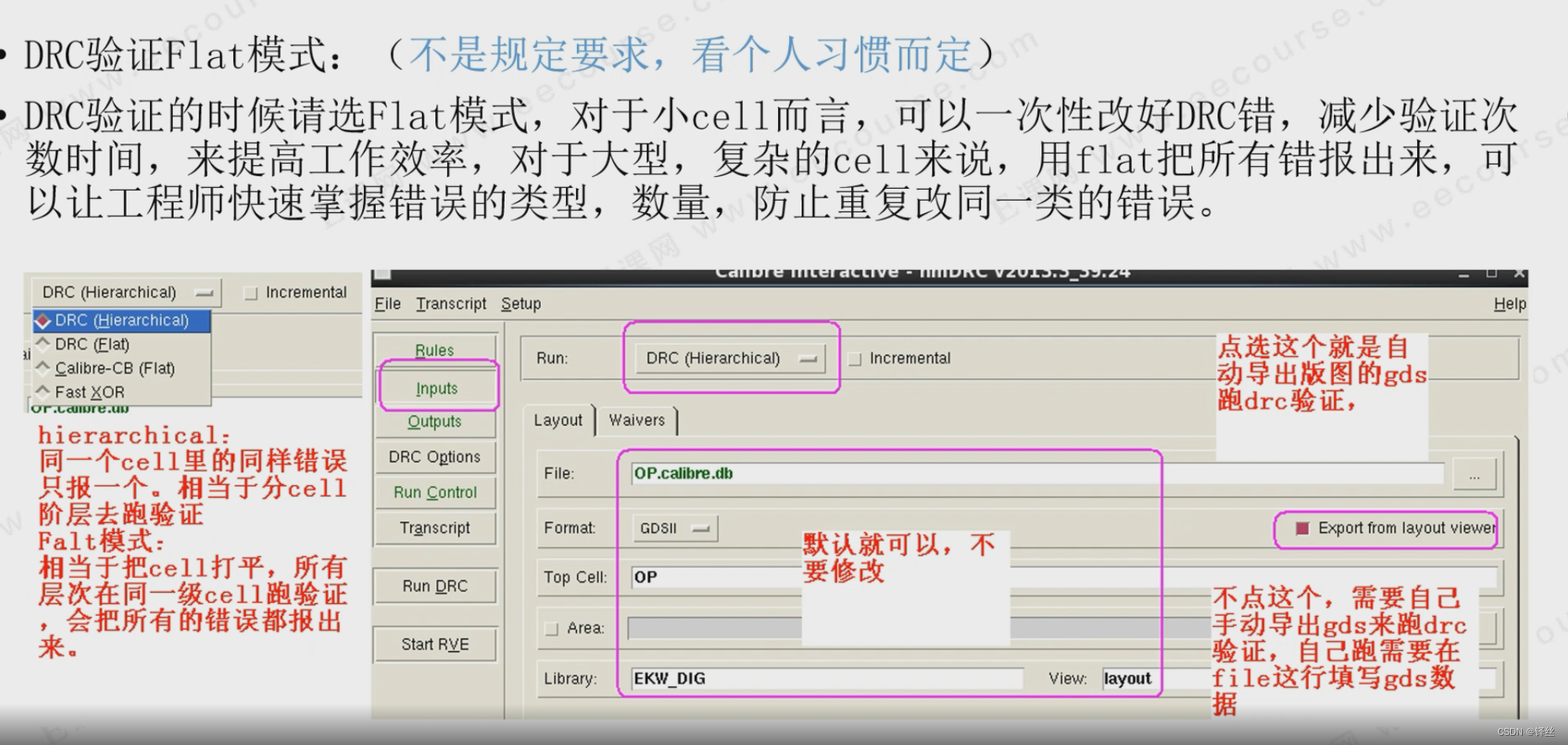

DRC验证Flat模式:所有层次在同一级cell跑验证，会把所有的错误都报出，对于小cell可一次性改好，对大型cell可快速掌握错误类型数目

---

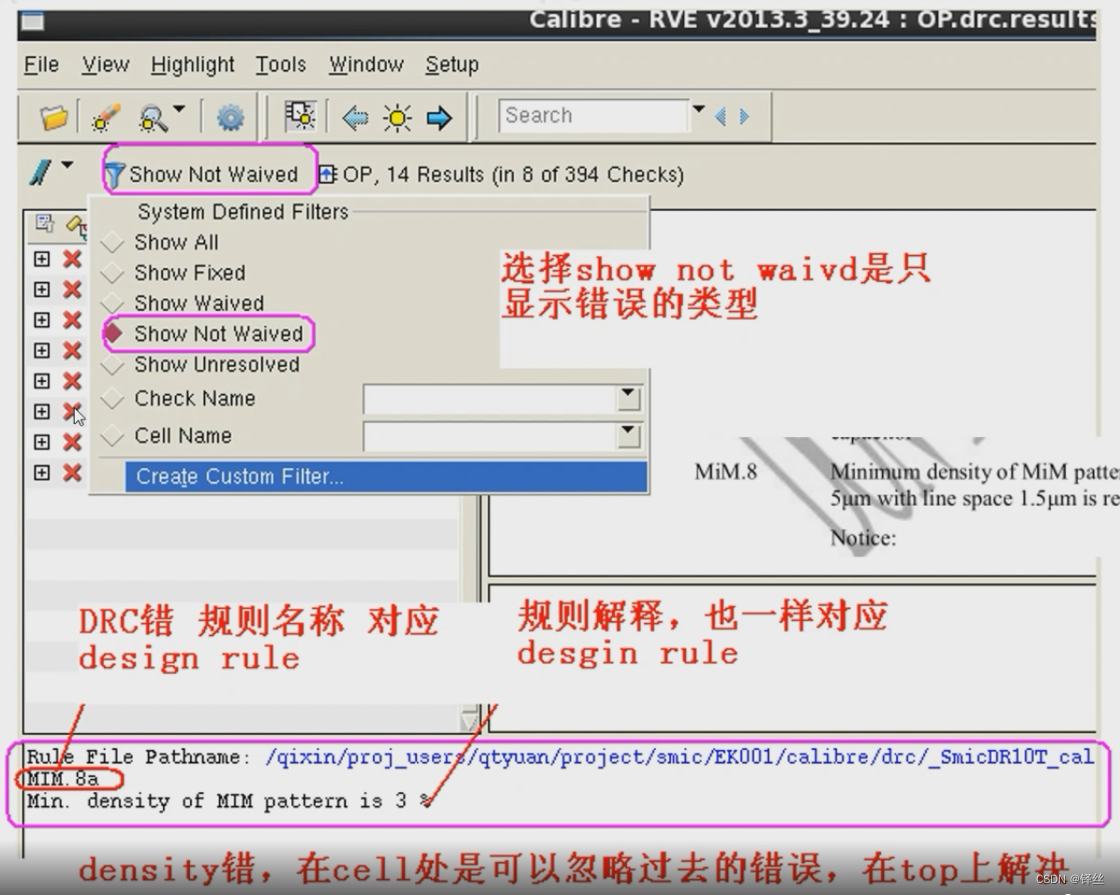

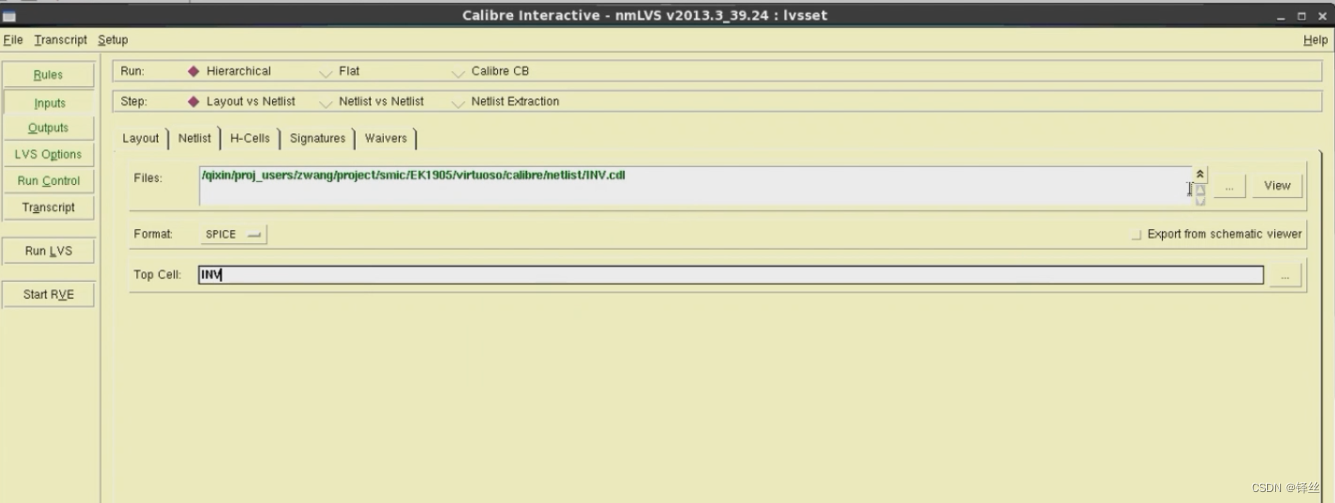

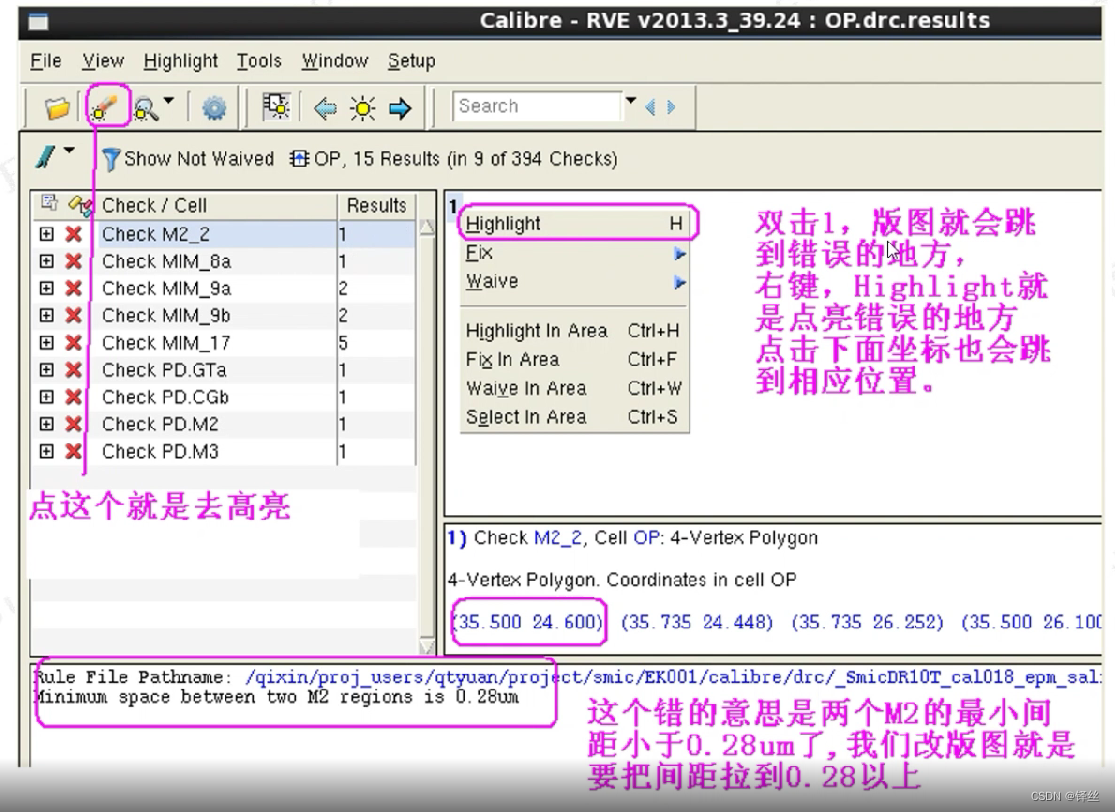

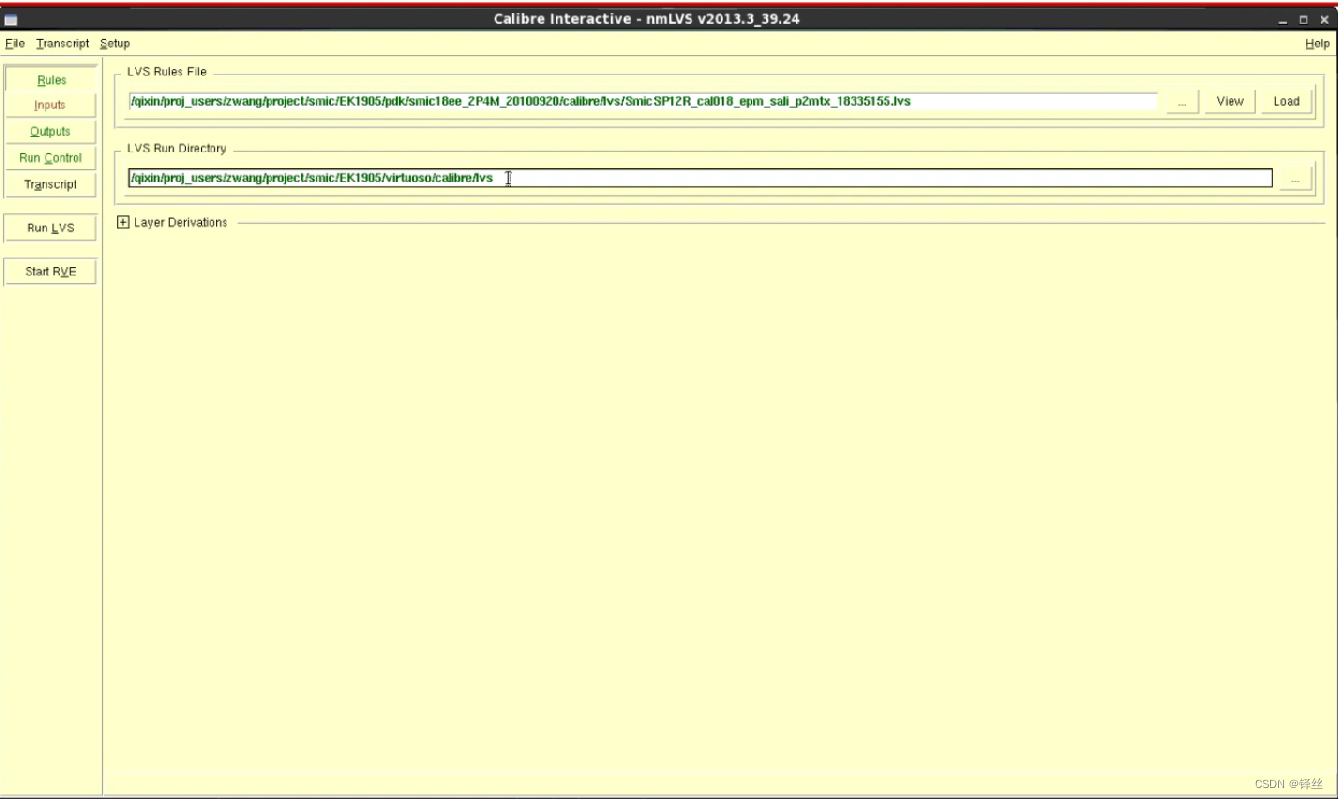

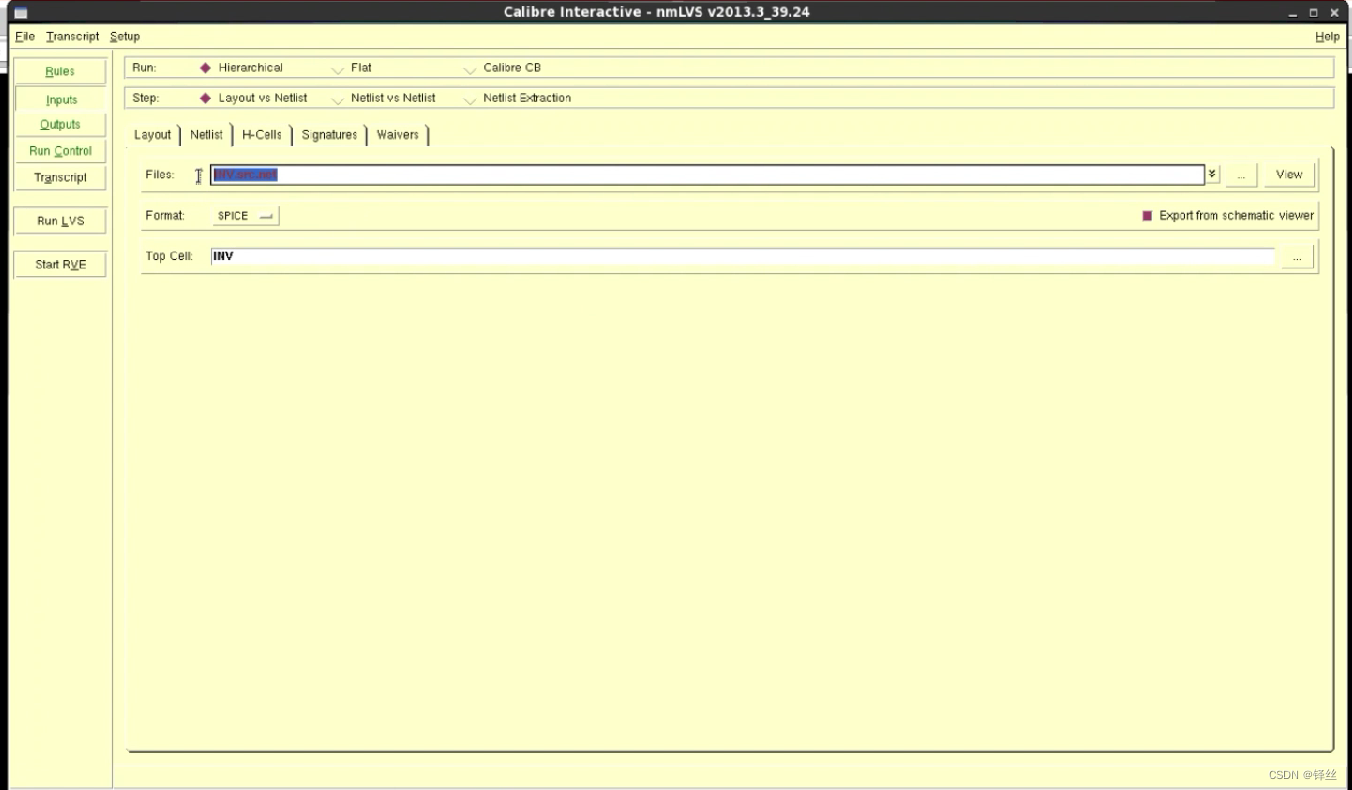

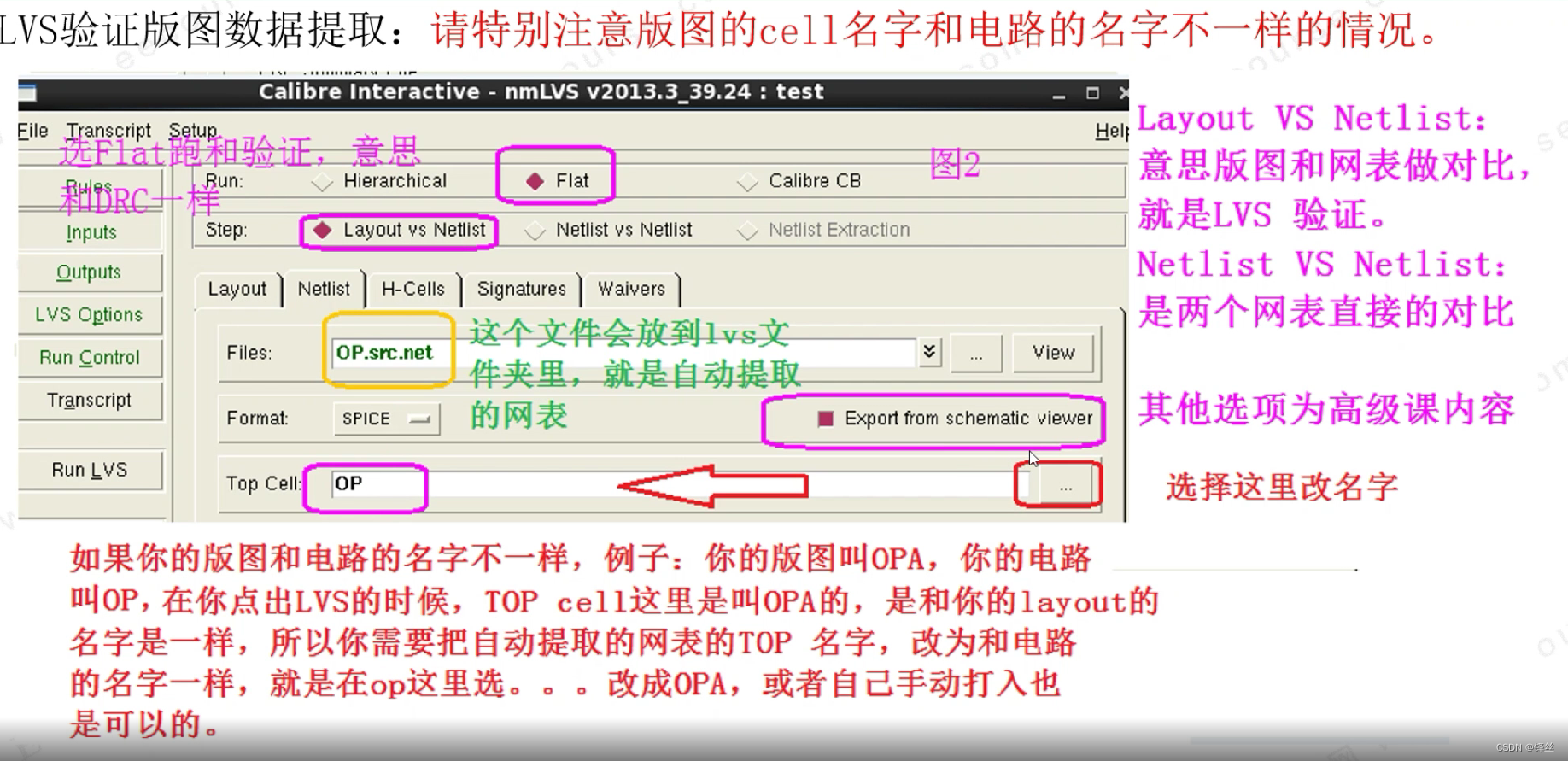

LVS验证

一般在DRC完成后进行

在view中"？Vss？“代表前后都可加字

门级电输入顺序可换，如3输入与非门

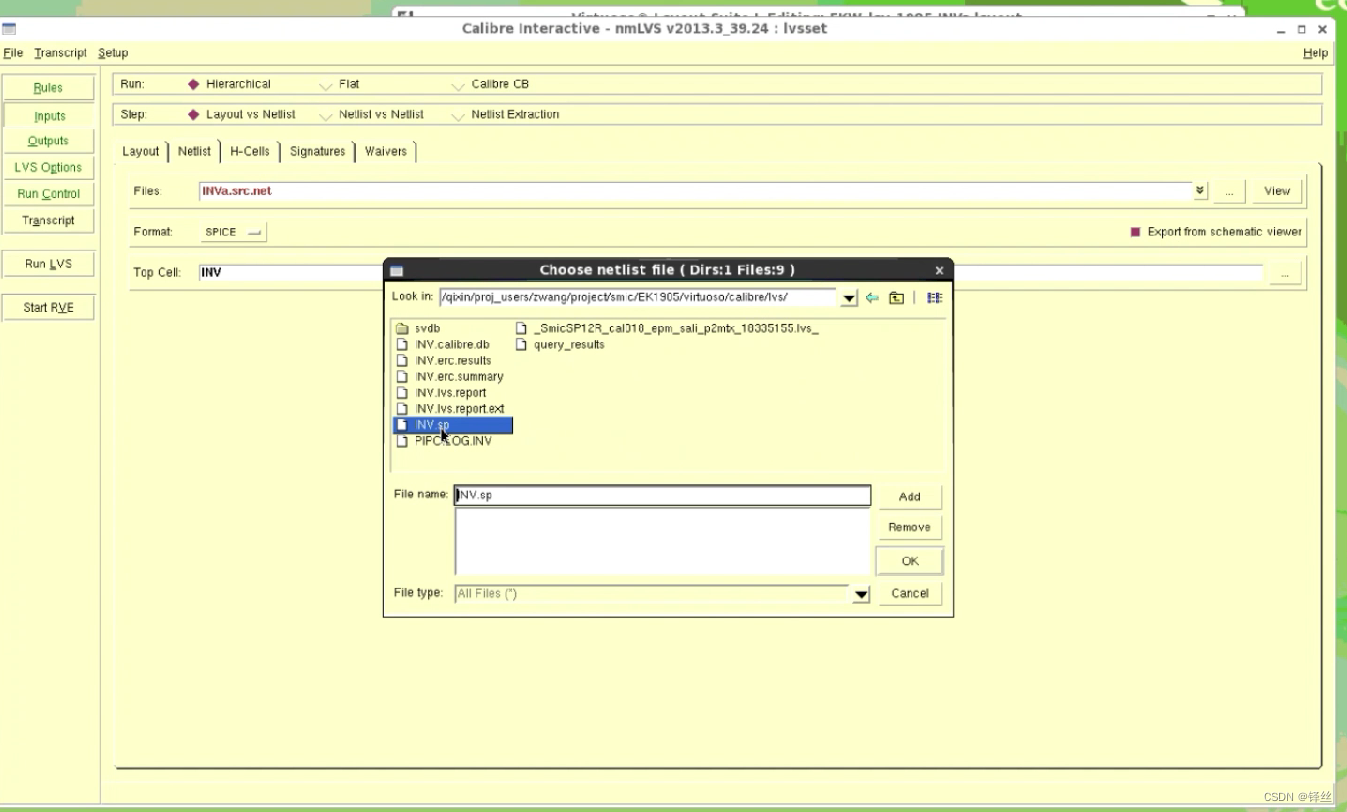

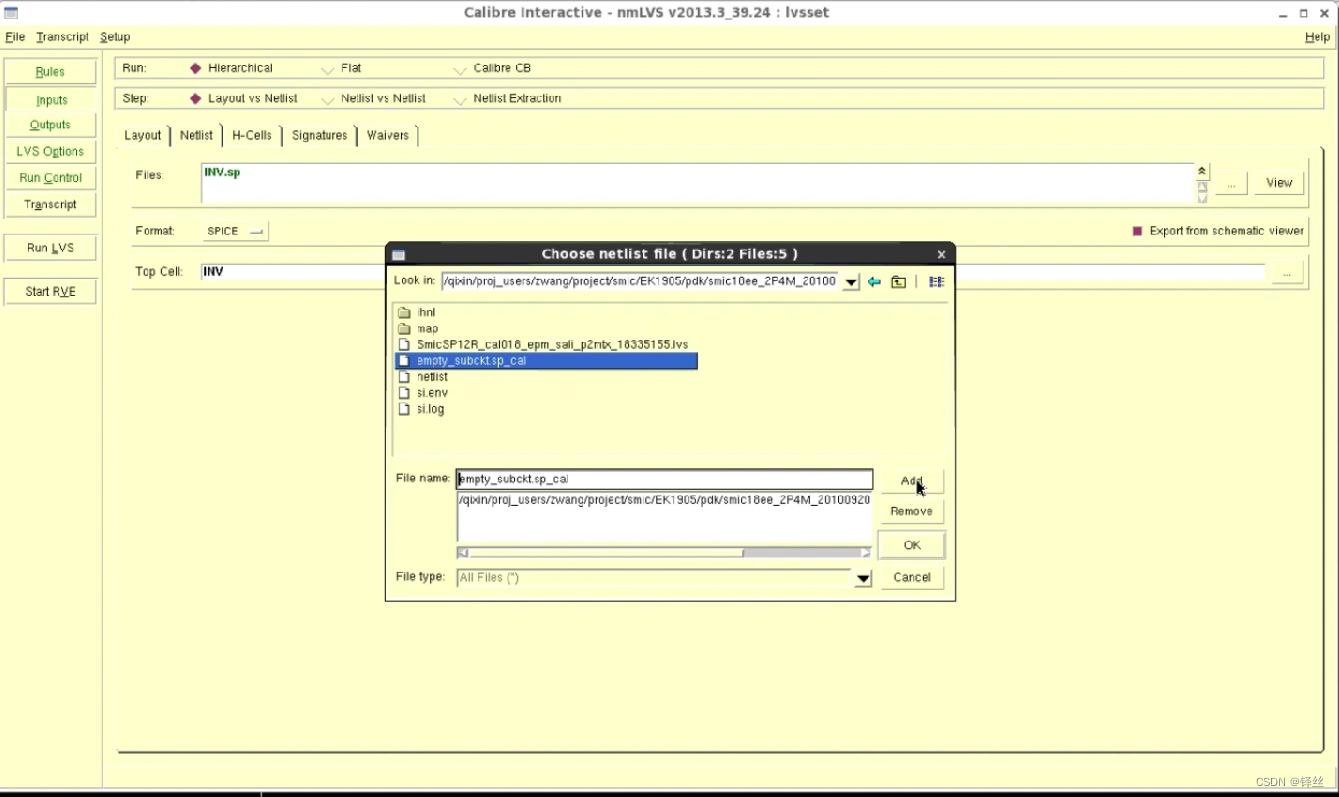

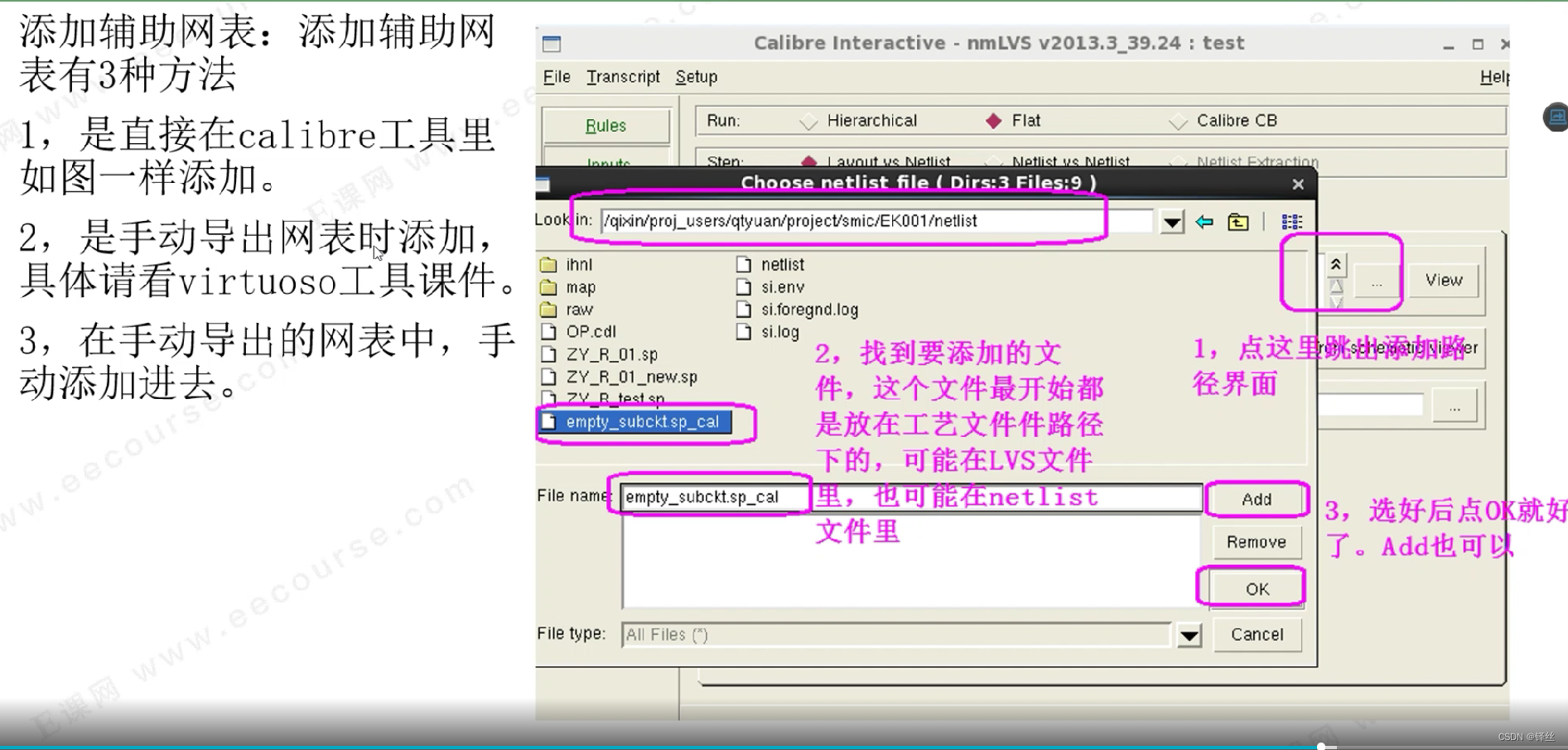

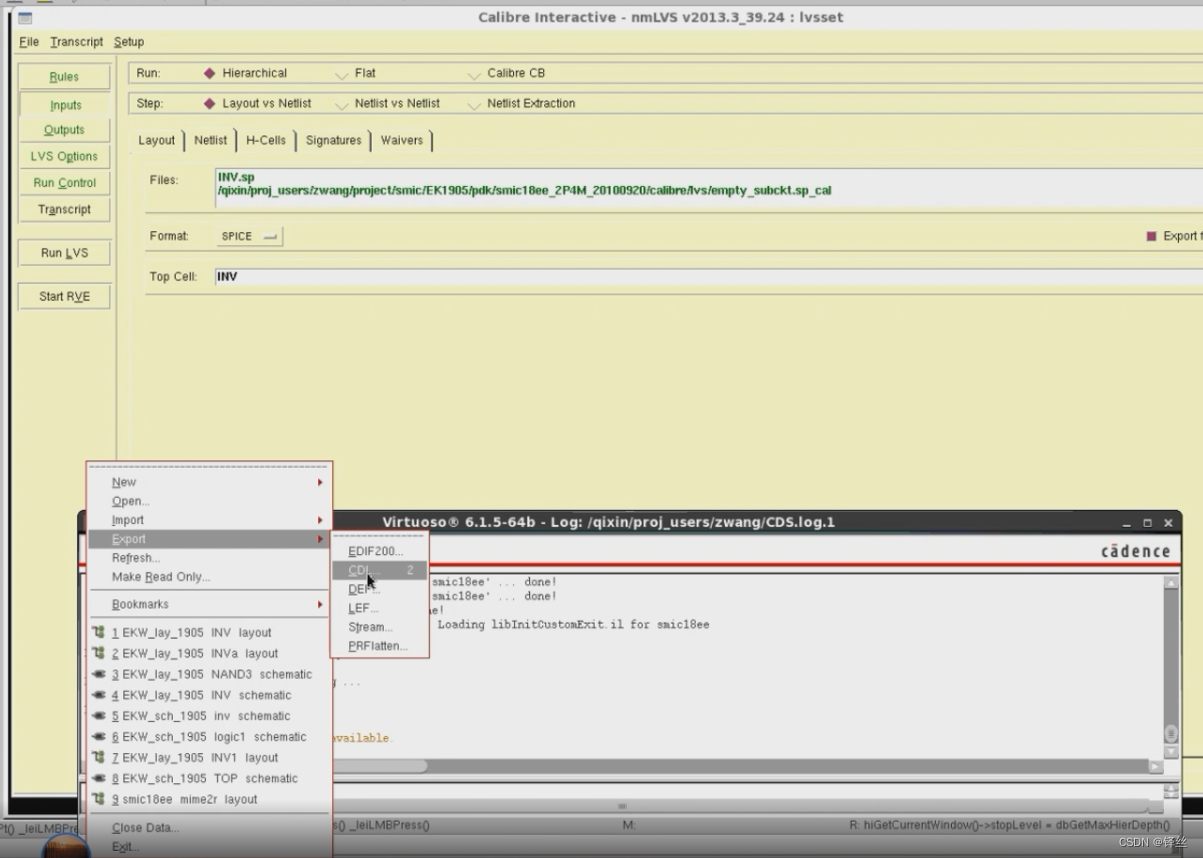

 empty……为器件辅助网表

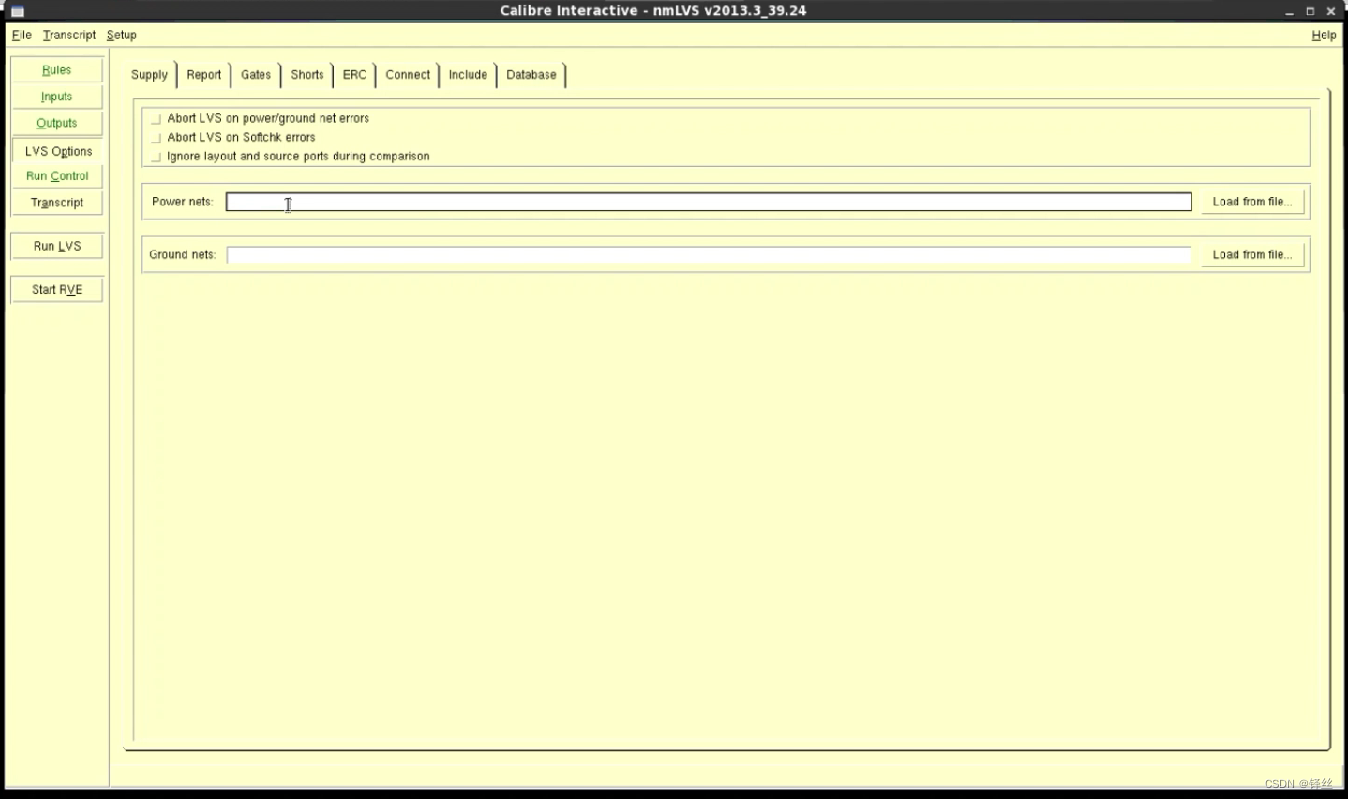

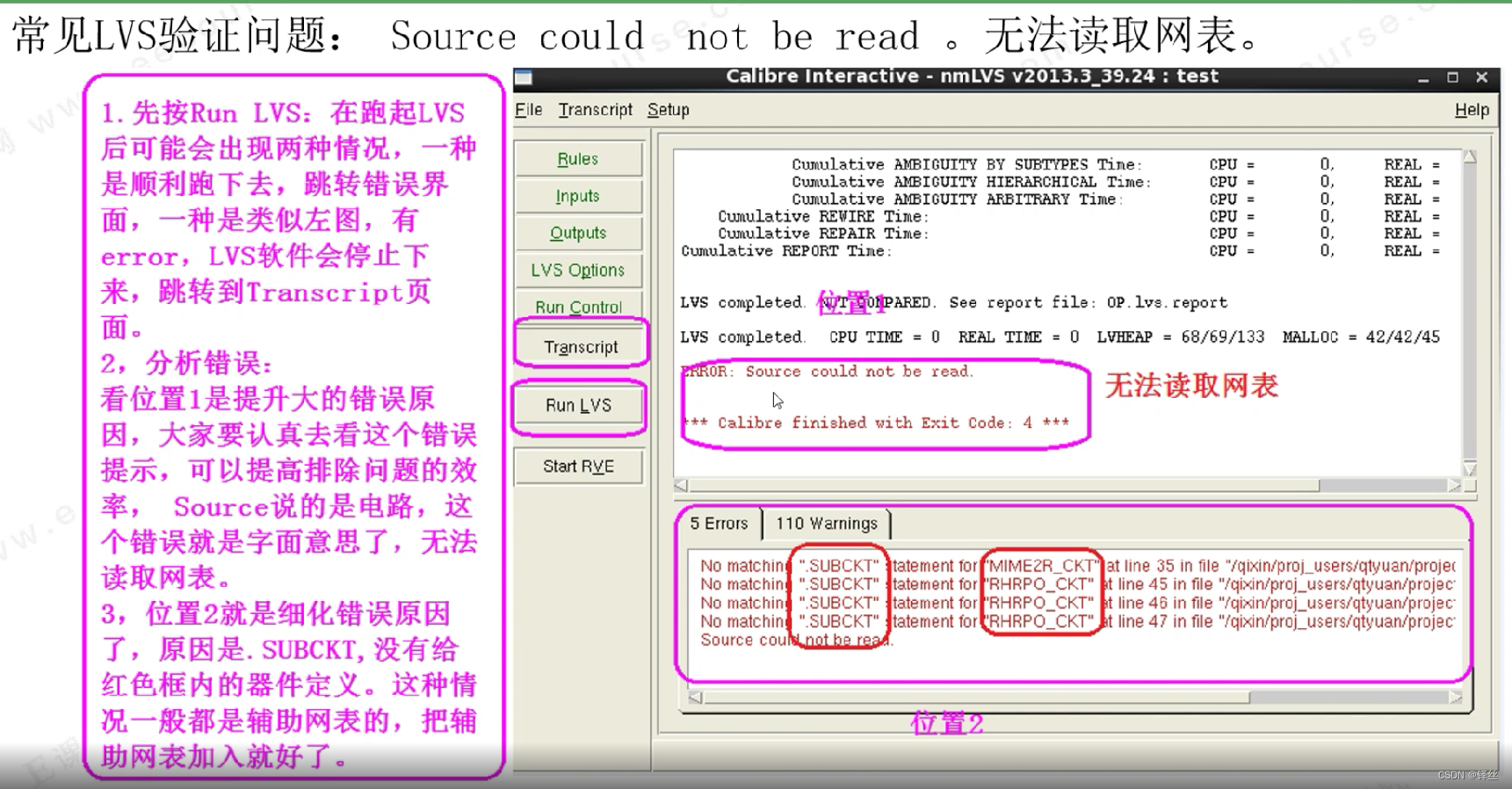

 LVS options中Power nets及Ground net，当器件复杂时再写

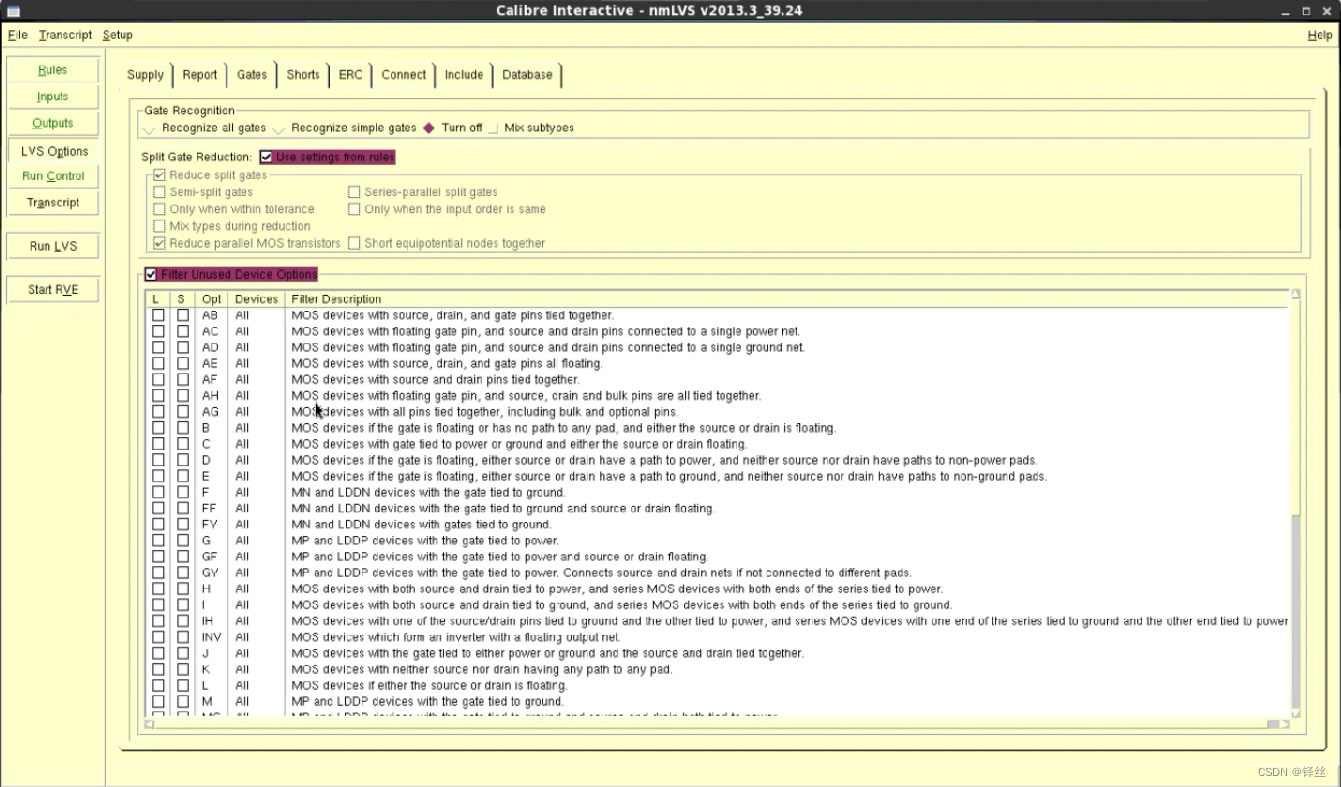

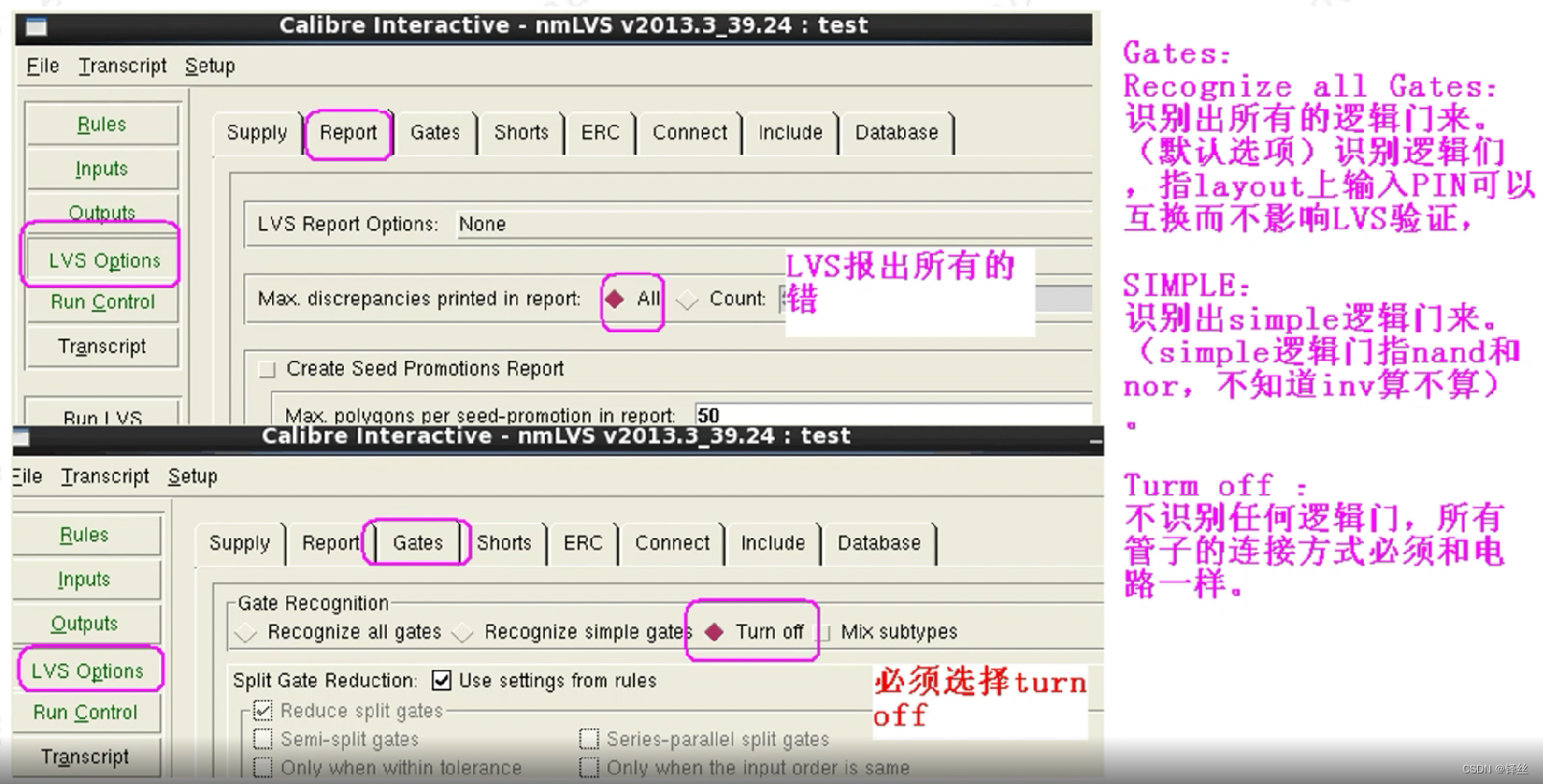

 LVS options→Gate Recognition→Gates→Turn off

turn off:晶体管级

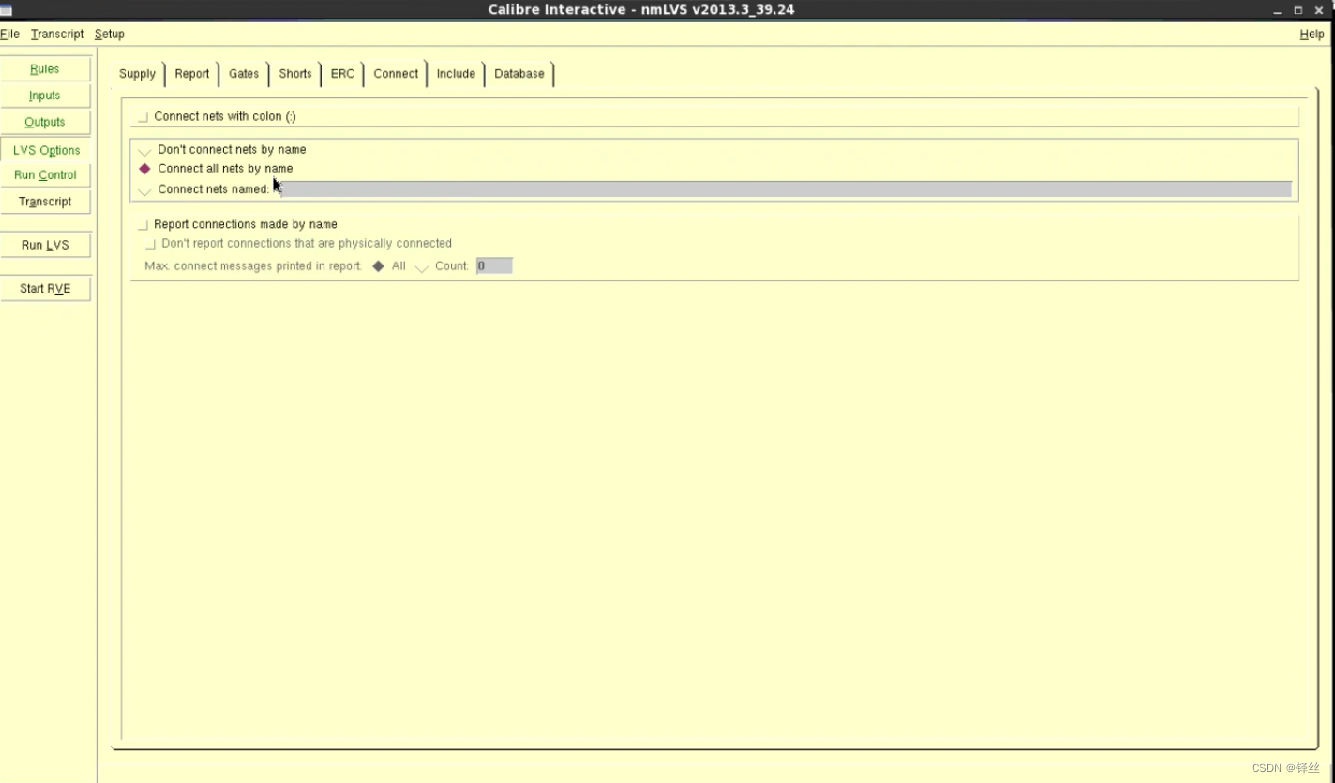

虚拟连接:通过名字连接

电路中可虚拟连接；版图中必须物理连接，不可虚拟连接

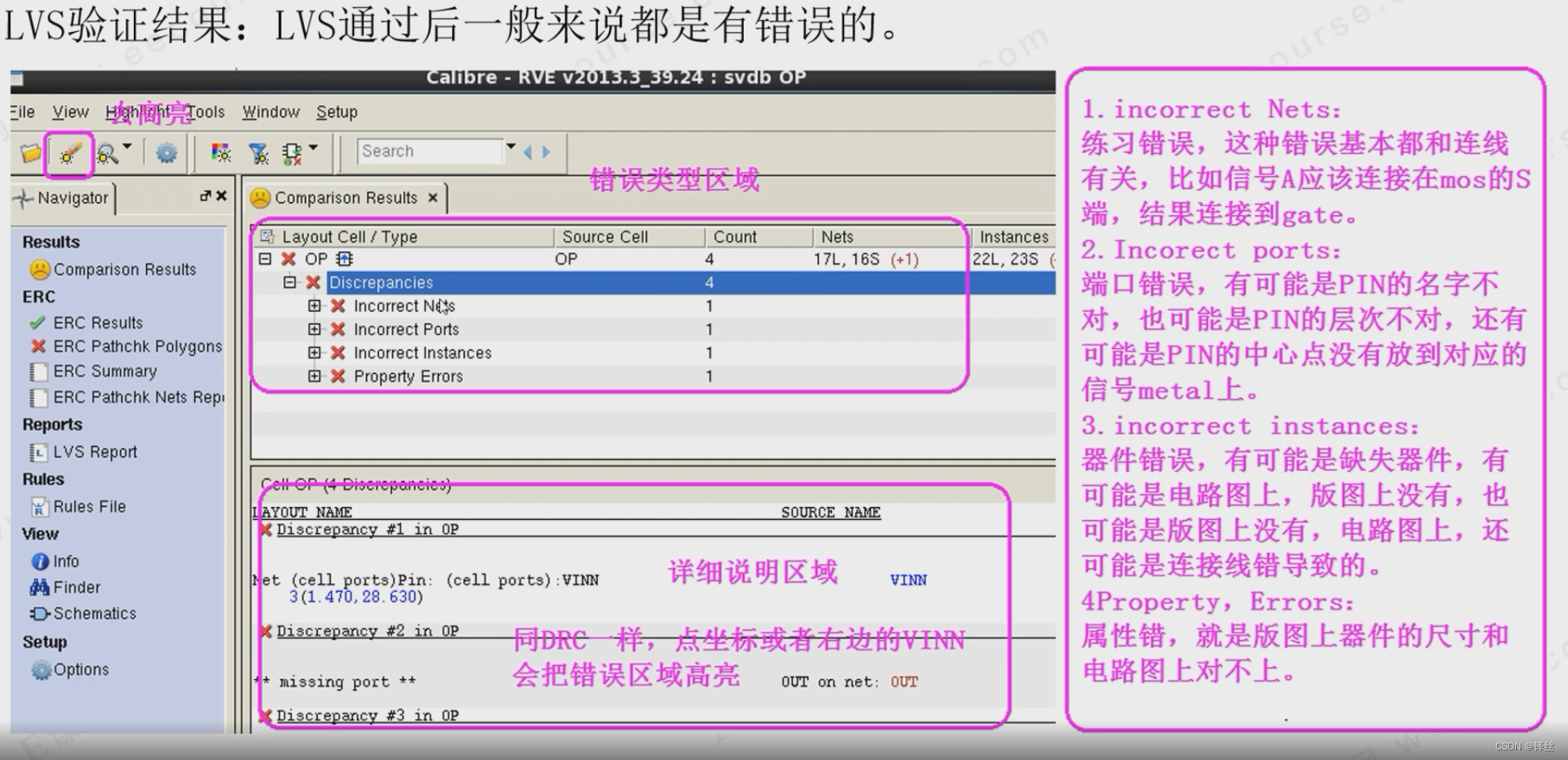

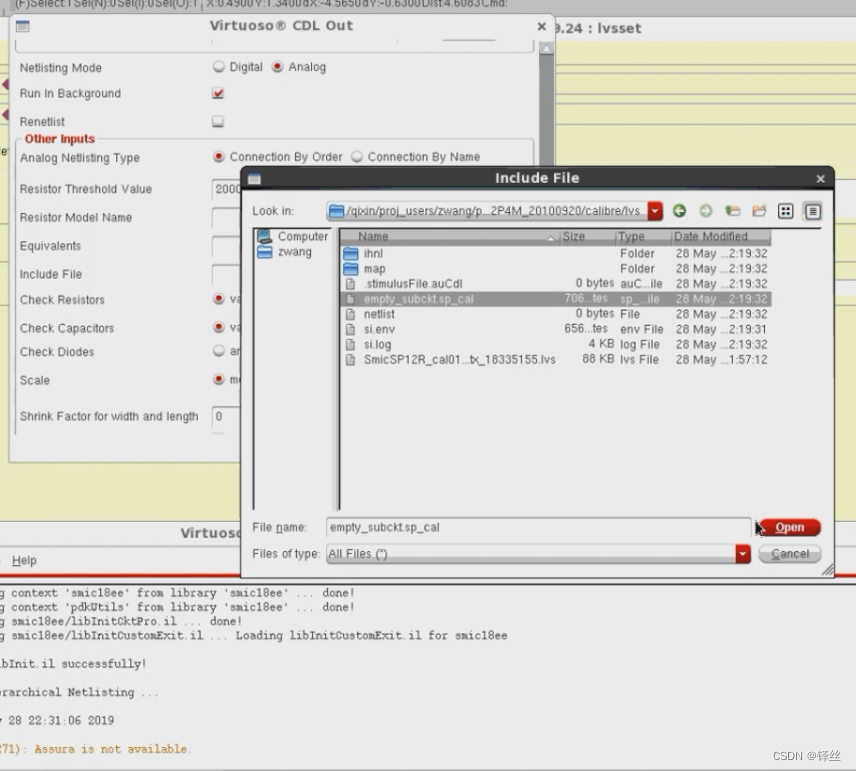

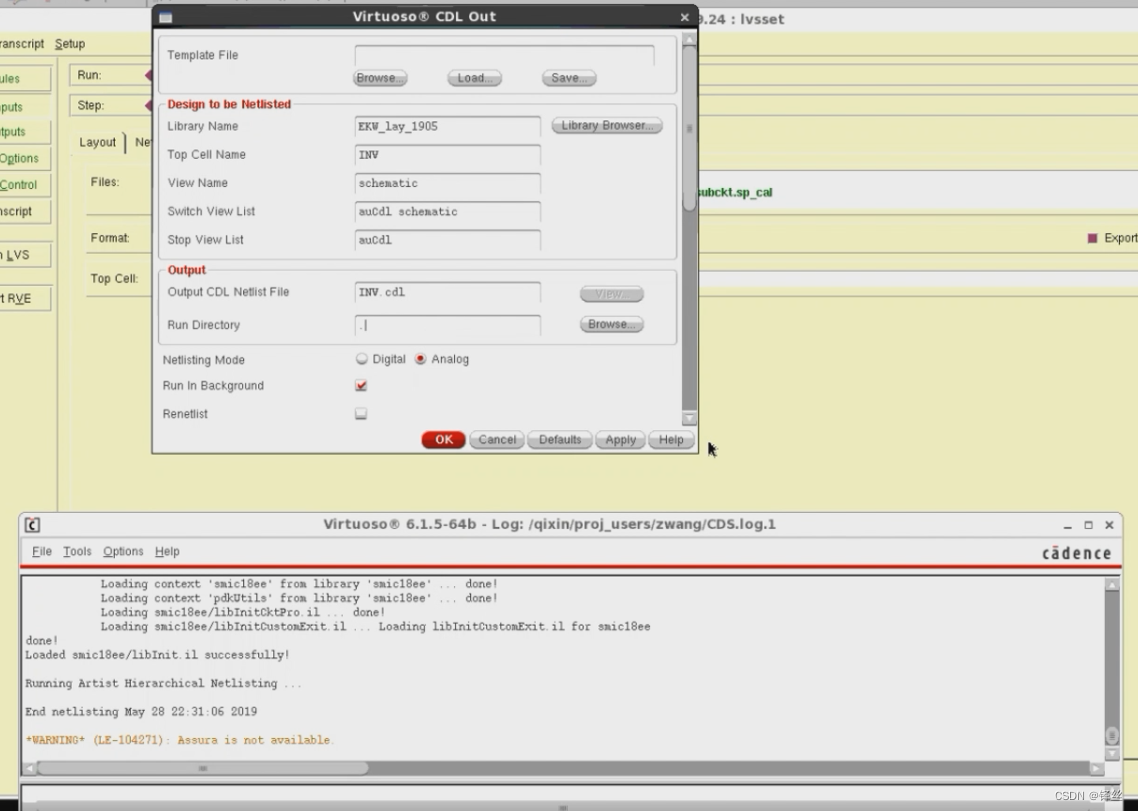

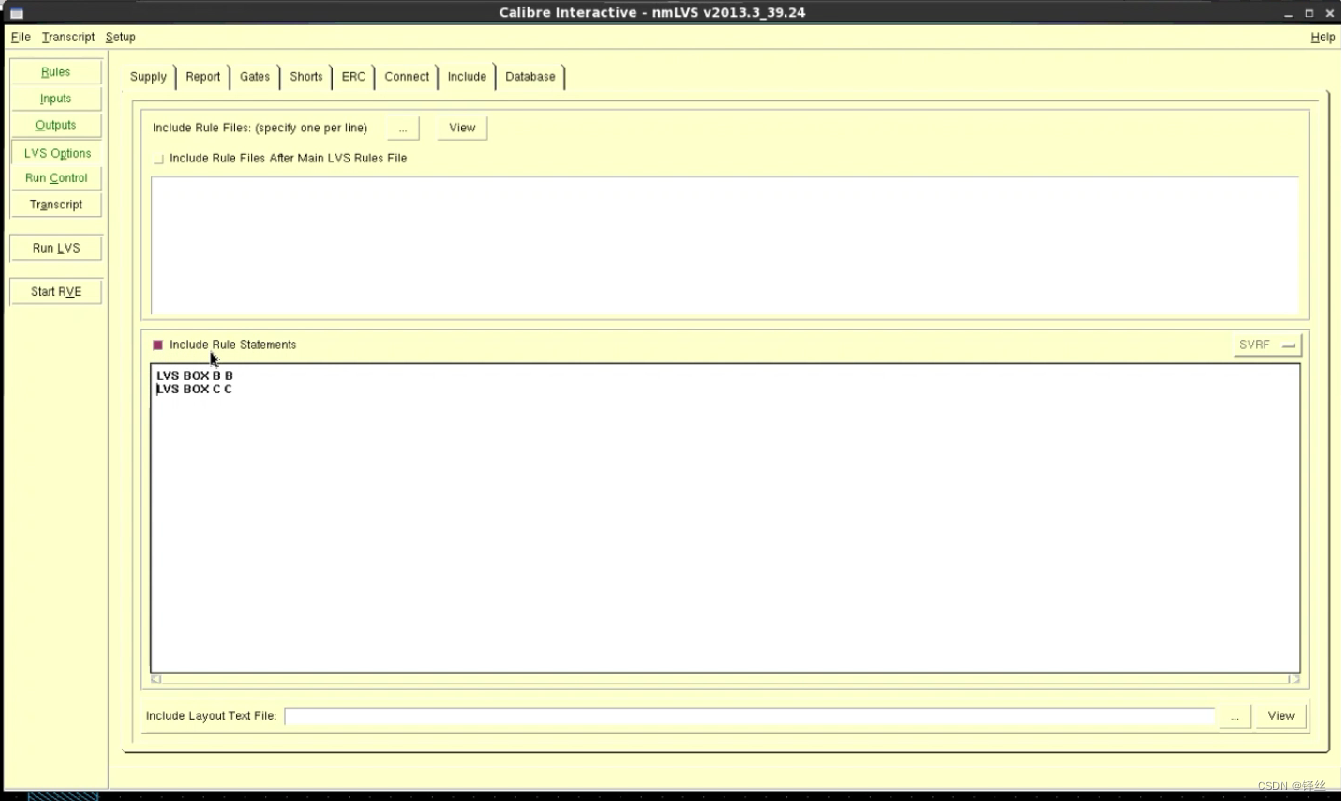

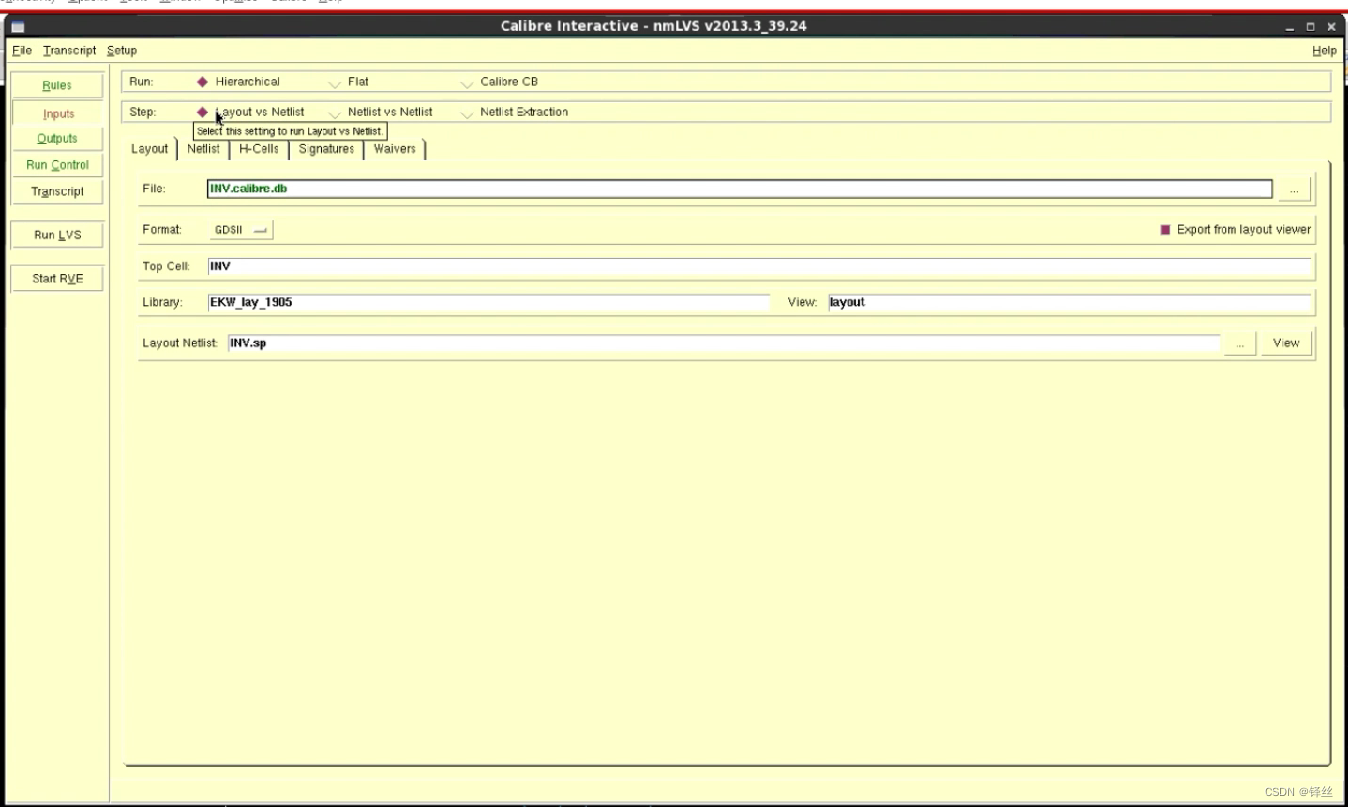

 LVS option→include→“LVS BOX B B″意味着LVS验证时先排除B，"B B“第一个B为版图名，第二个B为电路名

---

---

---

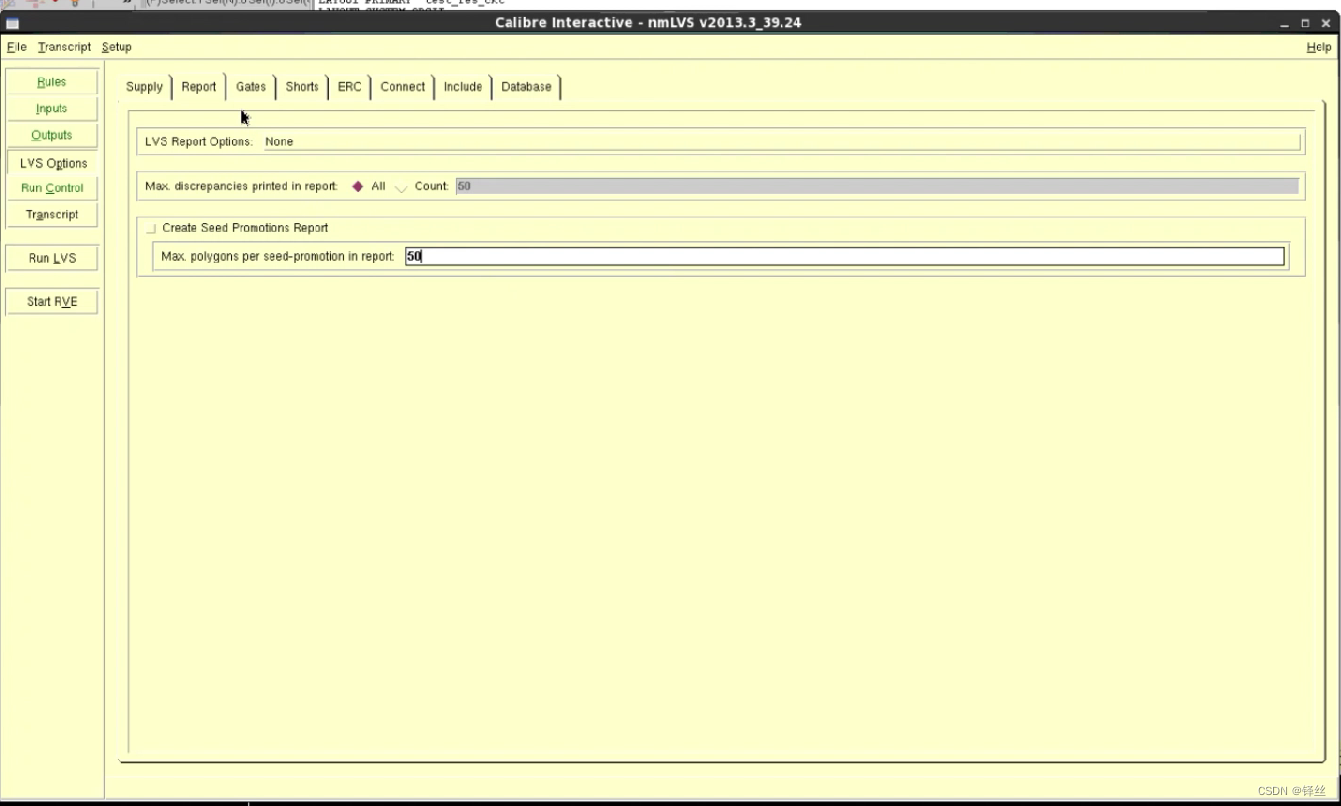

 下图为方法三:

---
