书接上文，在前一讲中(Calibre物理验证技术点滴 （上）)，曾经提到calibredrv （DESIGNrev）这个工具，这个工具是calibre进行物理验证视图查验的重要GUI工具。简明来讲，Calibre的工作主要就是两大步骤，规则检查和视图查验，在上一章节对规则检查的初步了解后，本章节一起进入Calibredrv的世界中，瞧瞧这里的技术细节。
大多数的工程师都是很有windows的操作经验的（😃），对于带有图形接口/操作的工具额外有好感。所以calibredrv的友好界面一定能够取得大家的一致认可，加之其强大的配色方案、快速渲染、GDS版图分层管理等特性，一致被广大后端工程师/FAB津津乐道，基本已经成为业界的GDS版图查看、四眼（four-eyes）查验、数据交流的标准工具。可以不算夸张的比喻：calibredrv是GDS世界里的可视化沟通的标准工具（语言）。
工具的命令行启动
启动比较简单，在shell里边直接键入下列命令即可以唤起calibredrv
calibredrv

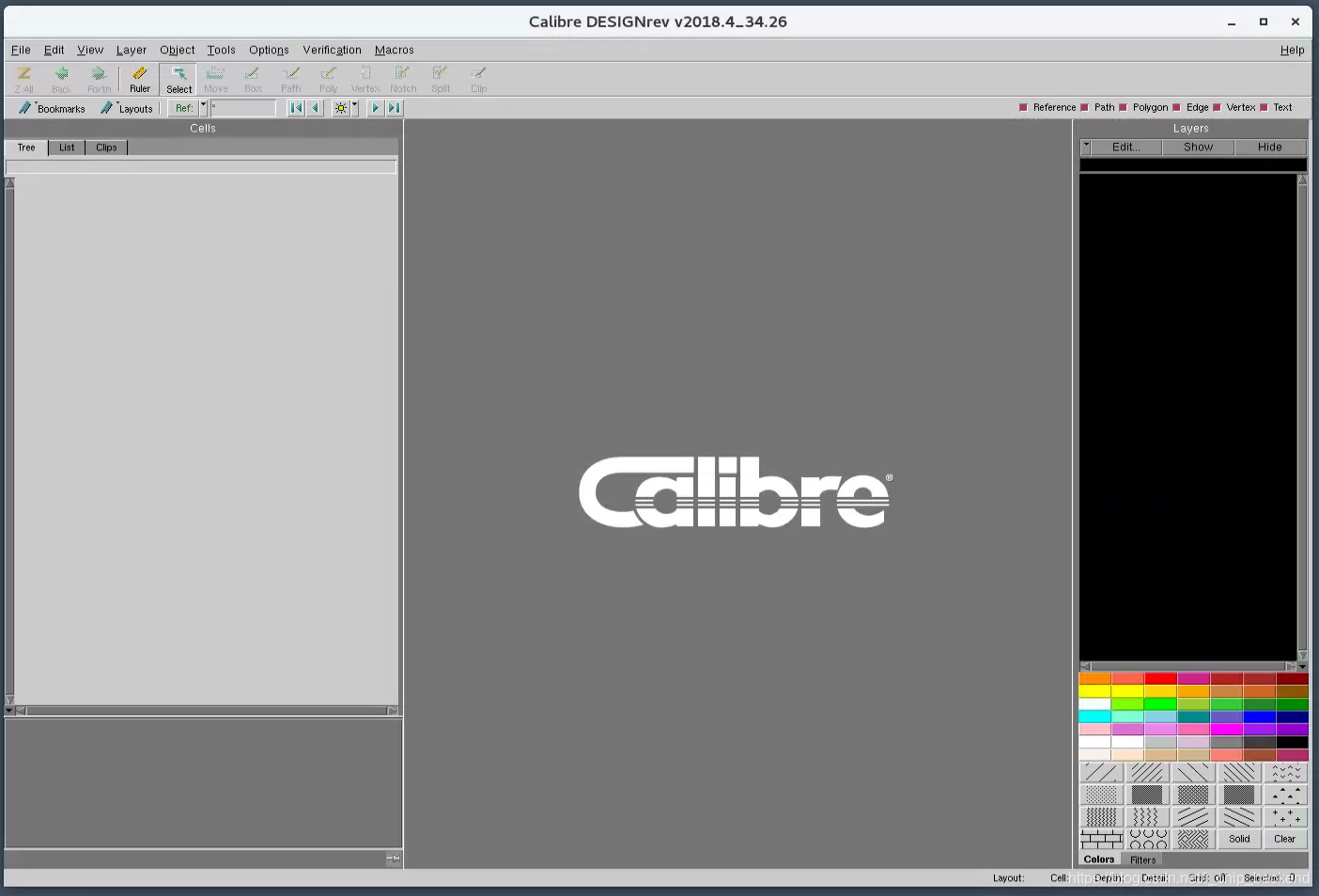

只要没有DISPLAY的问题，就可以看到如下的GUI界面跳出：

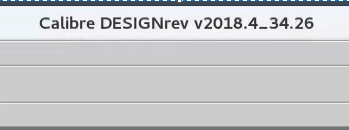

默认这个窗口的中间会显示当前calibredrv的工具版本，譬如笔者的环境是如下的版本信息。
多数据格式的支持
Calibredrv支持非常多的数据输入格式，譬如：
- DEF # DEF only
- LEFDEF # DEF with LEF
- OA # open access
- MILKYWAY # Synopsys ICC DB format
由于calibredrv的关注点实在真是的版图，上边这些仅仅是锦上添花，真正支持的重点版图数据是： - GDS
- OASIS
- Overlay
- RDB # calibre Results DataBase
- ZIP # 上述文件的压缩格式，calibre可以进行预解压
版层描述
通常的用户都是在某个工艺下进行版图查看，对于不同工艺的数据库，对应的版层信息都是完全独立的，这时候很有必要添加明码的版层描述文件（具体细节后面会提到），可以使用下列选项预加载此信息
calibredrv -dl tech.layerprops
使用此选项打开的calibredrv，在GUI里边后续打开的所有GDS都会以tech.layerprops的版层描述来解析。
多线程加速
多线程支持。现在的版图越来越大，使用64位和多线程加速已经是常规做法，calibredrv也不例外，使用下列选项来打开相应的功能
calibredrv -64 -threads 16
启动加载RVE数据
RVE是calibre里边查看物理验证结果的数据环境，RVE也是一个GUI交互界面，可以在calibredrv启动的时候同时唤起RVE，让专业的用户操作快人一步
calibredrv -rve -drc DRC.db
以只读模式打开GDS
通常GDS的数据都是非常重要的，具有极强的不可复制和私密性，使用只读模式打开GDS通常是一个很好的防止数据被误操作的方法，命令如下
calibredrv -noedit
命令示例
- 带版层描述的多线程启动
calibredrv -64 -threads 16 -dl tech.layerprops
- 启动的同时，打开多个GDS文件，并在此会话里边带入版层描述信息
calibredrv -individual -dl tech.layerprops -m $GDS1 -m $GDS2
这里需要注意的是选项-individual，默认calibredrv是以merge（合并）模式打开
3. 使用calibedrv同时打开版图文件和RVE GUI打开对应的DRC DB
calibredrv -dl tech.layerprops -m $GDS -rve -drc DRC.db
这个时候，GUI的结果会有一些不同，用户可以开到两个窗口，一个是DRV，另外一个就是RVE
- 只读模式打开GDS文件
calibredrv -noedit -m $GDS

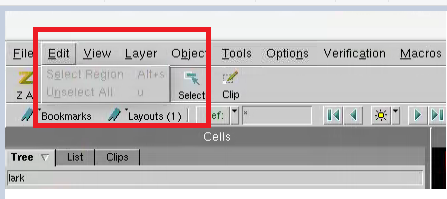

可以看到，此时的Edit下拉菜单完全是灰色的，这就是在calibredrv禁止编辑的状态
初识版图文件（GDS）
在展开calibredrv的一些操作描述之前，很有必要了解一下版图文件（这里以GDS为例）的基础信息和数据格式。
每一个版图文件都需要具备一下一些基础信息
- 版层号（layernumber）：版层号码的标识信息，整数格式，譬如： 31 ， 32等
- 版层数据类型（datatype）：版层信心的数据类型细分项目，整数格式，譬如：31.0 （等效于31），31.1，31.2等，需要注意的是，所有一致的版层在最后的FAB生产中，都会合并到同意层，譬如：31.0/31.1/31.2，在FAB的后处理后，最后只能看到31层。
- 模块（module/design）
-
唯一化：在APR的过程中为了保证所有的模块都可以被独立优化，通常都会最module的unique（唯一化处理）。但是在APR工具里边，所有module只有LEF的边界描述信息，在GDS导出的时候，由于更多的数据和子模块被同时导出，APR工具会在这里做重命名，确保所有的module都是唯一的，便于GDS版图的数据处理。
-

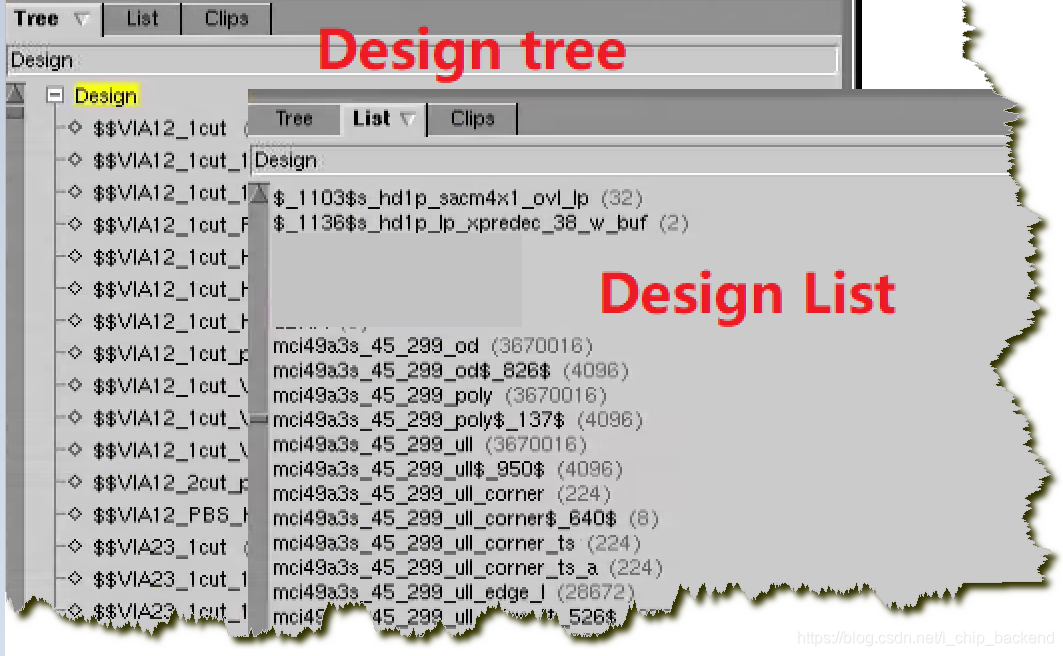

模块的嵌套：由于上述唯一化的保证，在最终导出的GDS里边，是不会存在模块之间互相调用的问题的，这里给GDS的版图操作提供了更多的空间。从calibredrv的视角来看，顶层设计（也是一个module）会对底层module有调用关系，对于所有的module来言，都是平行的，或罗列在module list里边
-
模块的结构：无论是顶层设计还是做小的模块，都有类似的结构：深度（depth），版层（layers），层次化（hierarchy），多边形（polygon）等。
-
calibredrv 的微操作
在了解了GDS版图结构以后calibredrv的微操作接踵而来。
版图描述文件（layerprops）
在calibredrv的命令行启动的时候，可以使用-dl来定义当前会话的版层描述信息。GDS里边保存的都是以数字描述的本层信息，大体结构是layernumber.datatype。
默认情况下，calibredrv展现的GDS版层就是数字的描述，譬如：
这里边有两列，第一列是GDS里边真实的数字版层信息，后面是版层描述信息，由于这里启动的会话是不带版层描述文件的，所以默认版层描述和版层信息一致。

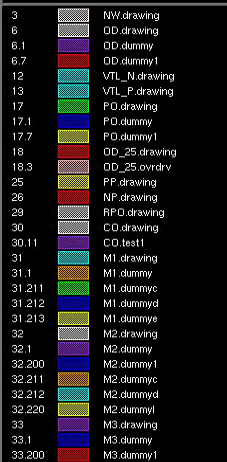

如果使用了版层描述文件，版层信息看起来就会有好很多，很像在APR里边工作
这个对于GDS查看会非常友好。上述描述信息就是使用下列命令打开GDS的效果：
calibredrv -dl tech.layerprops -m $GDS

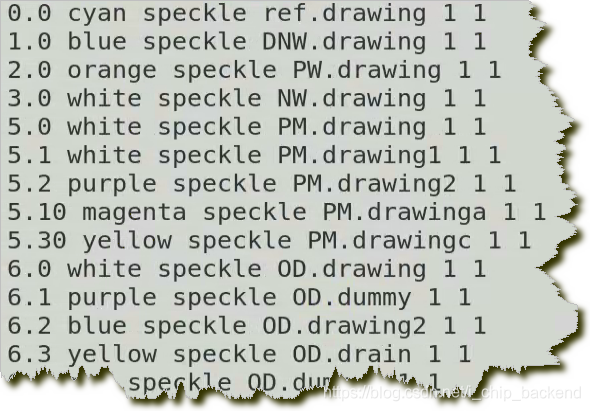

这里一定要好好看看这个tech.layerprops文本文件，合理的配置可已让这个文件发挥大用途，通常的文件如下

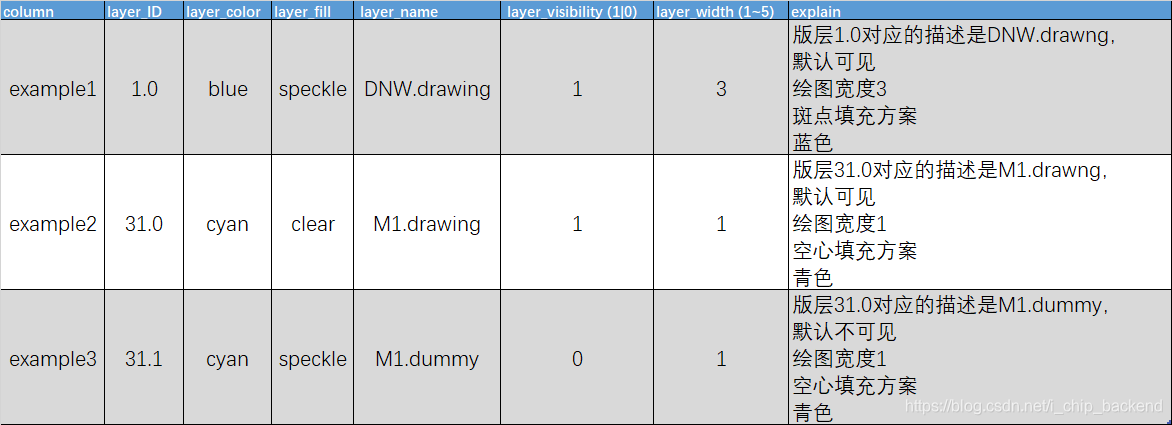

语法并不复杂，基本释义如下

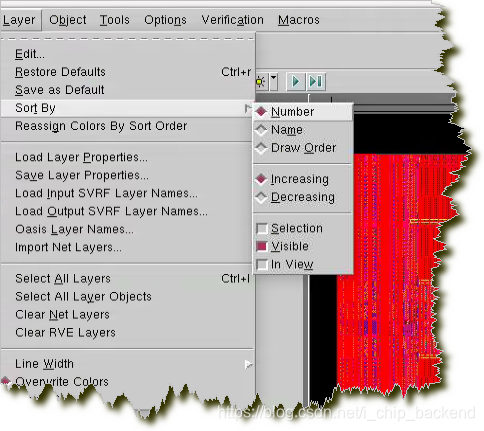

也有一些其他的选项，有一个用户可配置版层顺序的方案可以试一下，其他的大多不太常用
customLayerDrawOrder 1 3 5 7 11 4 2
使用用户定义的顺序描述版层，默认时使用数字，也可以选择版层描述字符等顺序配置，具体可以参见layer选项
这里有一个技巧，尽管用户定义了整个工艺支持的左右版层描述信息，如果在当前GDS里边又找不到的描述的层号，calibredrv依然会使用数字描述来显示。同样，如果GDS里边不包含某些定义在layerprops的版层，calibredrv的layer里边也不会显示，换言之，在calibredrv里边显示的layer，就是这个GDS里边用到的所有版层的信息。
版层深度（depth）

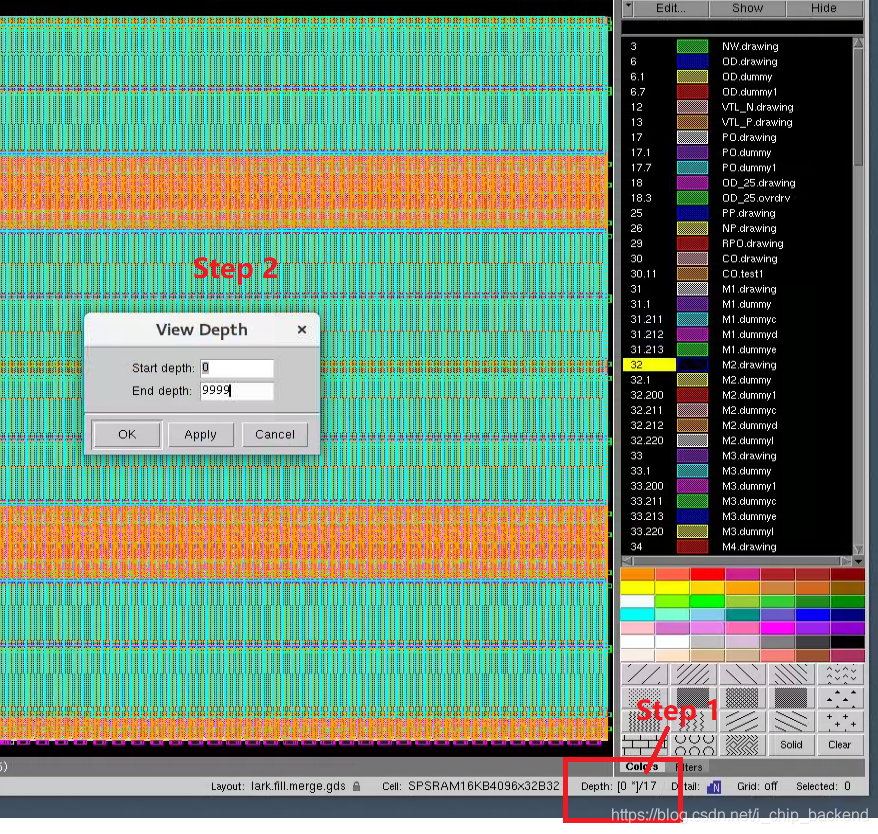

GDS的结构支持层次化，所以也会有深度的问题，在此处，calibredrv的深度（depth）可以查看任何版层，甚至是任何起止深度的信息。用户可以单击Step1，唤出Step2的窗口，从而调整显示版图深度
上图可以看到，这个module的总层深是17层，目前是全部打开（0~9999）。用户也可以在calibredrv的界面里边直接敲击数字9999来改变截至层深
由于所有的设计都有顶层module，对于用户而言可以使用0~0的版层深度快速查看顶层的GDS信息，这个调整深度的功能对于调测顶层和底层的layer short/spacing很有帮助

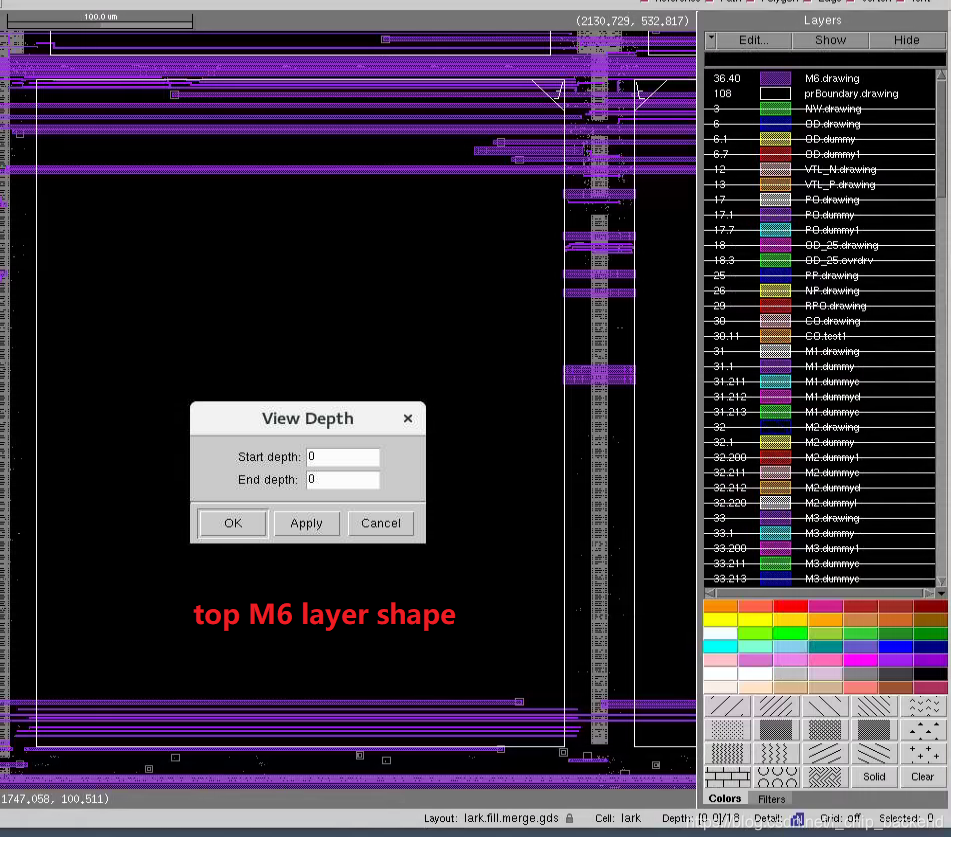

使用0~0的depth，只显示顶层的M6绕线信息

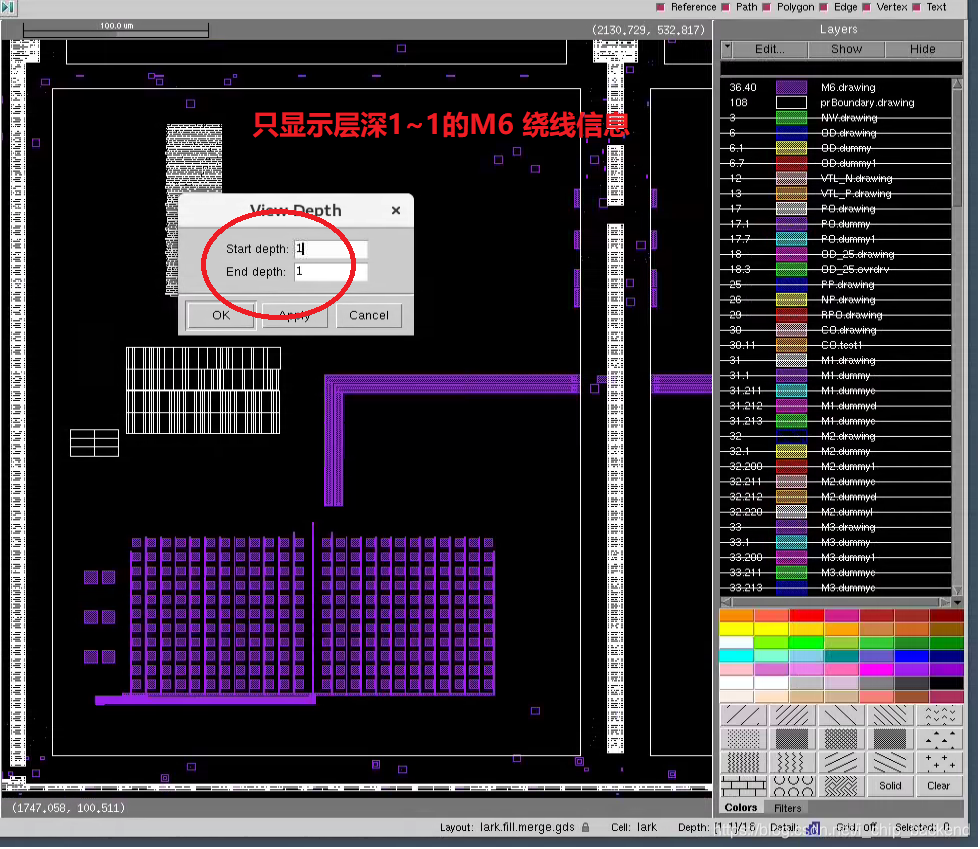

深度调节是1~1，显示第一级module内部的绕线信息

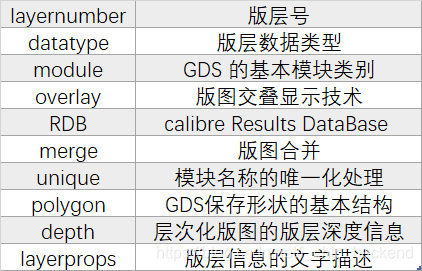

本章词汇
【敲黑板划重点】
- 使用命令行优雅的打开calibredrv，快人一步的同时也彰显技术能力。
- 灵活使用版层信息描述配置，让你的DRV开起来就是那么别具一格
- 了解module的结构，是灵活使用calibredrv的技术基础。
- 最后一波的可配置操作高效且灵活，步步稳赢，玩转GDS的查看的零零总总。
读者须知：处于表达方便和技术保密条例，上述技术细节描述可能会存在转义或别名，请读者周知和理解
