聊聊 Boost 升压电路的基本原理

Boost升压电路是一种常见的开关稳压电源，其主要功能是将较低的输入电压转换为较高的输出电压。该电路在许多电子设备中得到了广泛应用，特别是在需要稳定且较高电压的场景中。本文将详细介绍Boost升压电路的工作原理、关键公式及其推导过程。

工作原理

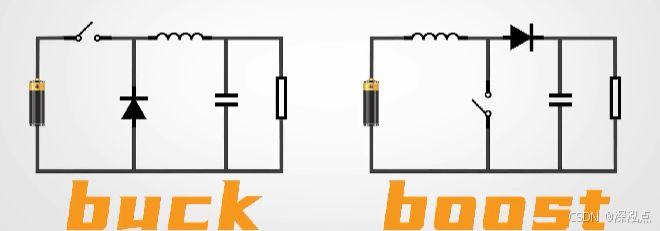

Boost升压电路的基本工作原理是通过控制开关管的导通和关断时间，将能量储存在电感器中并释放到负载，从而实现升压。该电路包括以下主要组成部分：

1. 开关管（S）：通常是MOSFET或IGBT，用于控制电流的通断。
2. 续流二极管（D）：在开关管关断时，提供电流通路，避免电感电流突然中断。
3. 电感（L）：储能元件，在开关管导通时储存能量，在开关管关断时释放能量。
4. 电容（C）：滤波元件，平滑输出电压。

电路运行过程

1. 开关管导通（Ton）：

   • 开关管导通时，输入电压 V_{in} 通过电感器L，电感器储存能量。
   • 此时，电感器两端电压为$$V_L=V_{in}$$，电感电流增加。

2. 开关管关断（Toff）：

   • 开关管关断后，电感器L中的能量通过续流二极管D释放，向负载和电容C供电。
   • 此时，电感器两端电压为$$V_L=V_{ou}$$
