立创EDA学习：原理图设计(下)

开源案例来自：硬件设计，嘉立创EDA开源硬件平台，硬件工程师的电路家园 (oshwhub.com)

打开界面如下

搜索”ESP32最小系统板项目“

可以在里面找到对应元器件的编号

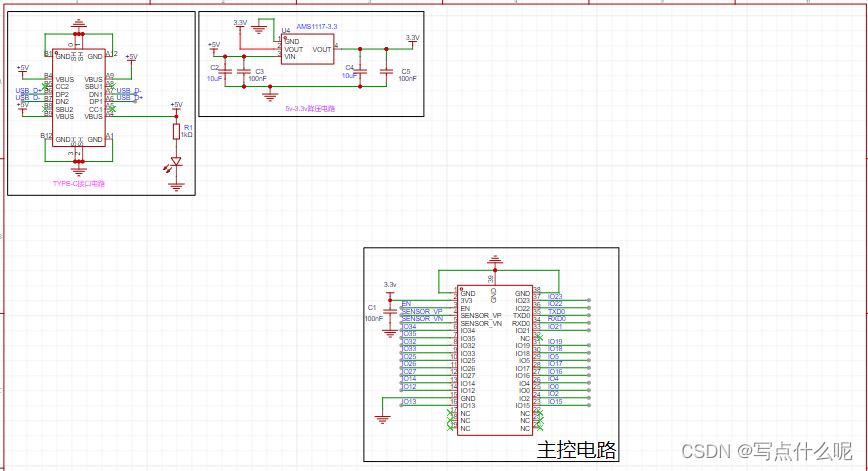

此前绘制情况：

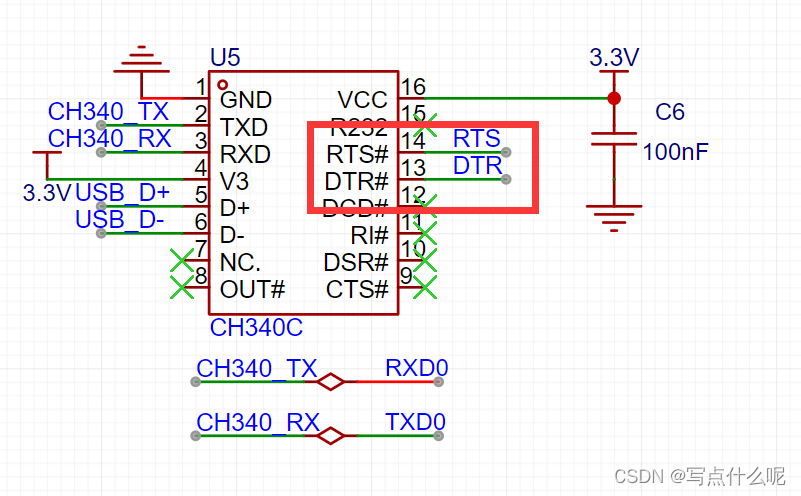

添加USB转串口芯片

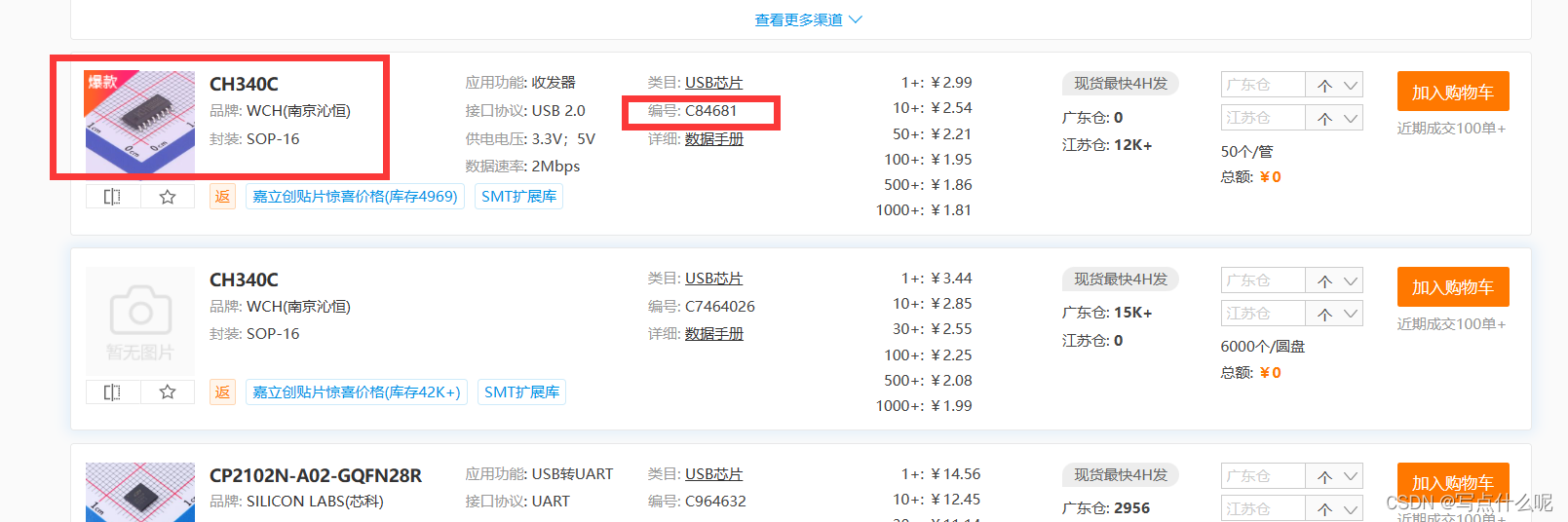

去立创商城：立创商城_一站式电子元器件采购自营商城_嘉立创电子商城 (szlcsc.com)

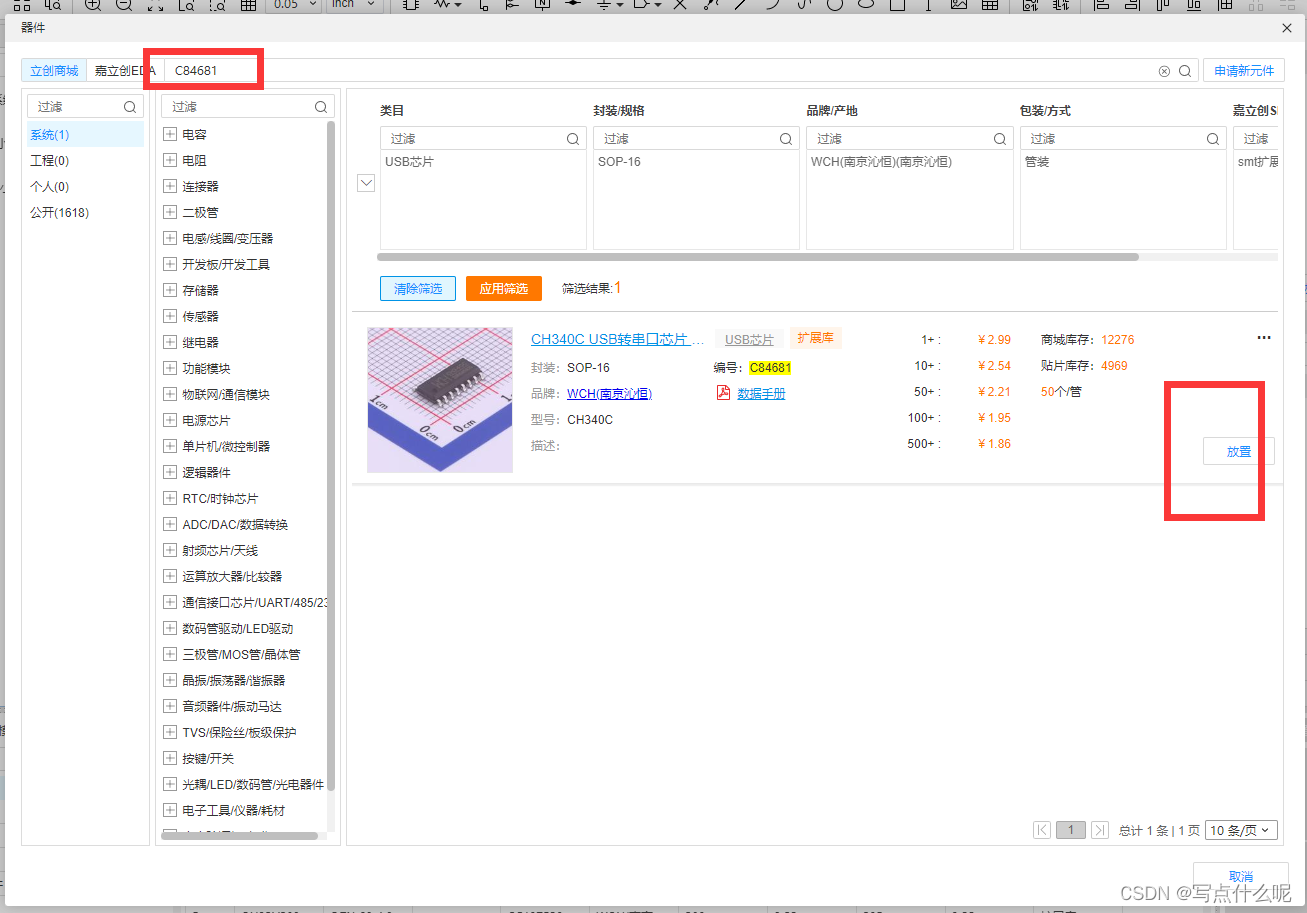

复制编号：C84681

回到编辑器，找到该器件，搜索并放置

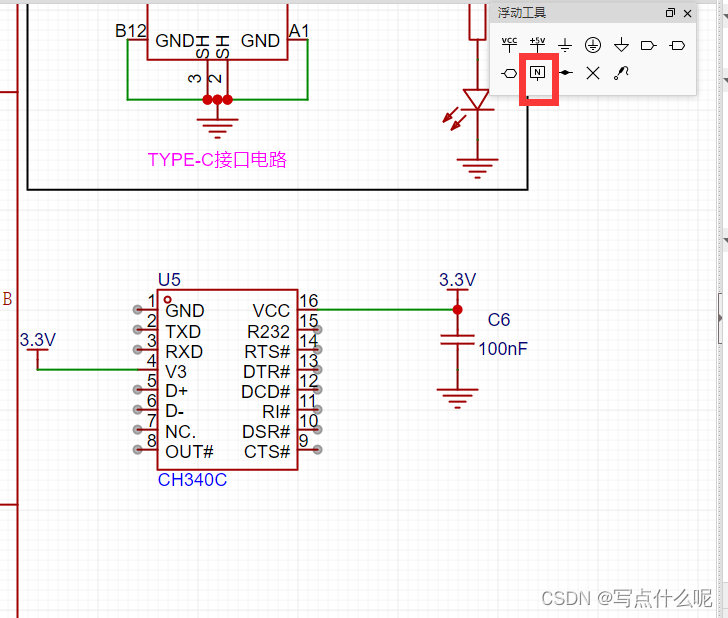

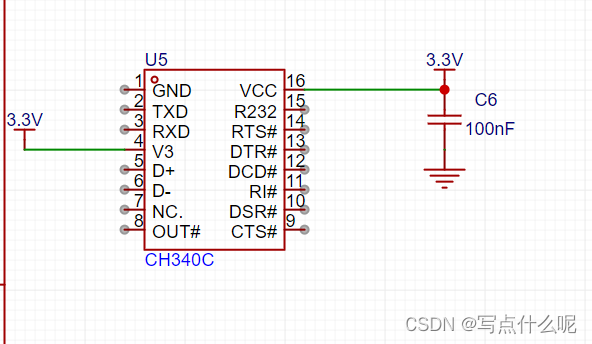

放置后连接上3.3v和电容

放置网络标签

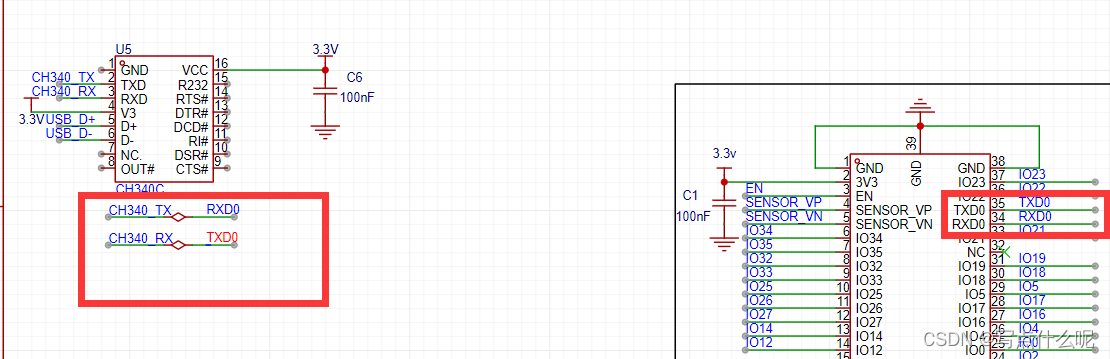

注意，CH340的TX发送端应连接到芯片的RX接收端，芯片的TX连接CH340的RX端

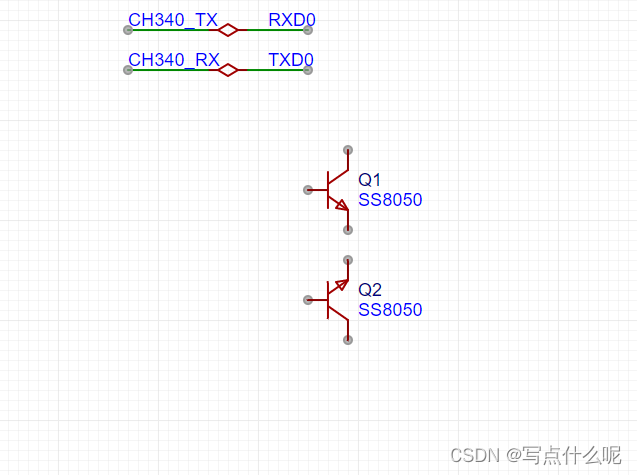

放置网络标签

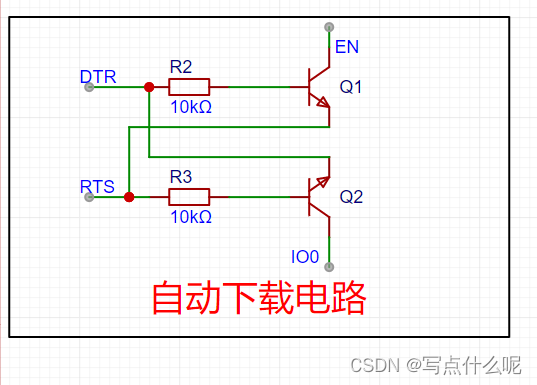

自动下载电路

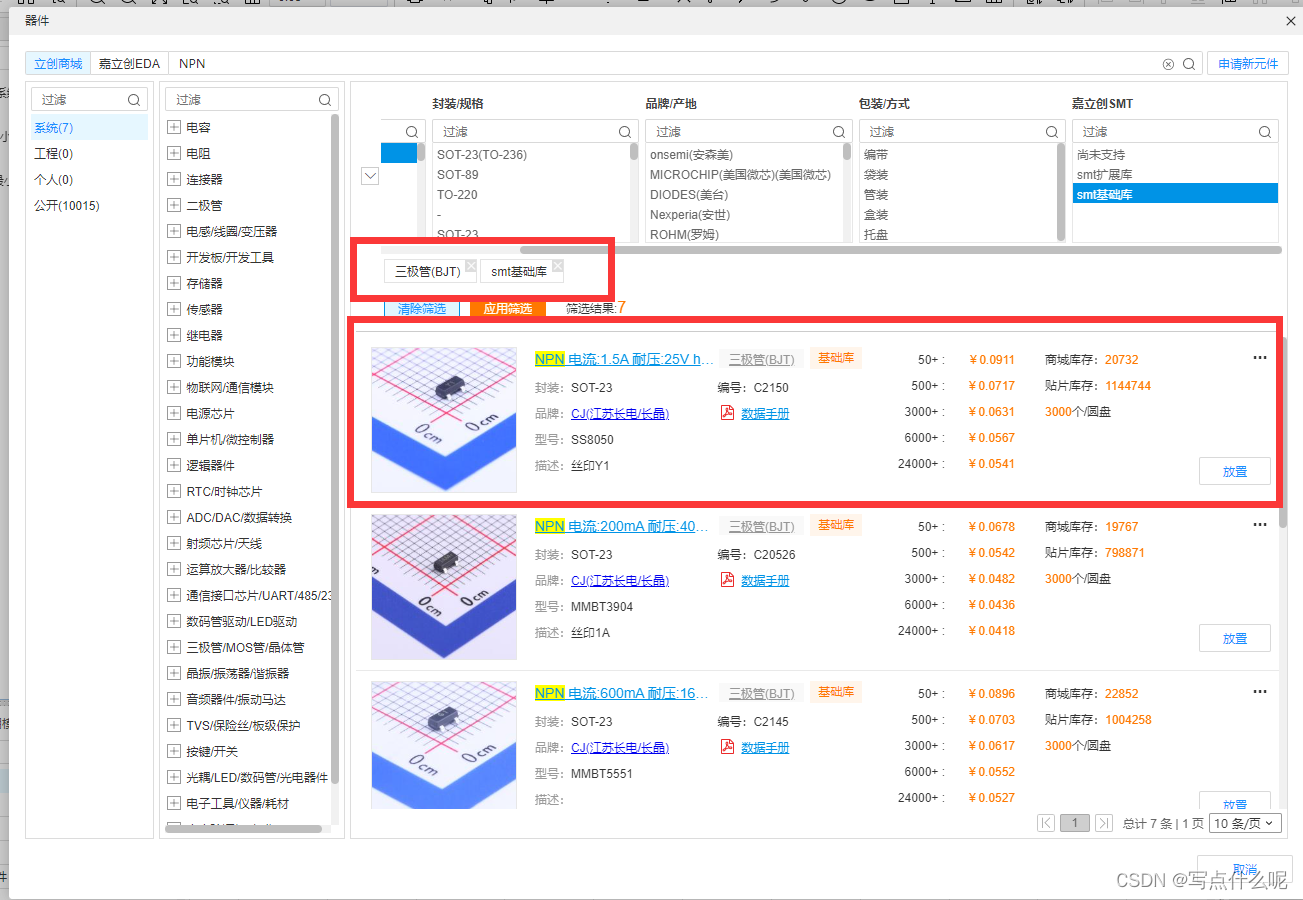

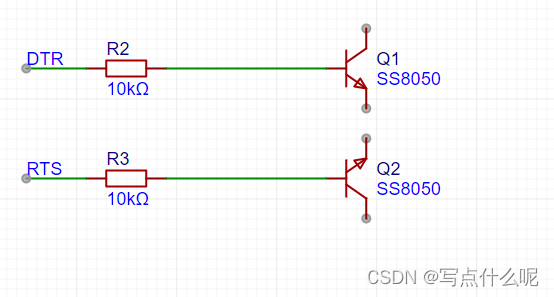

放置NPN三极管，按Y可以旋转三极管，调整方向。

连接DTR,RTS至三极管的基极，放置限流电阻。

基极进行互锁控制，添加网络标签“EN"，为复位引脚，IO0为boot启动引脚

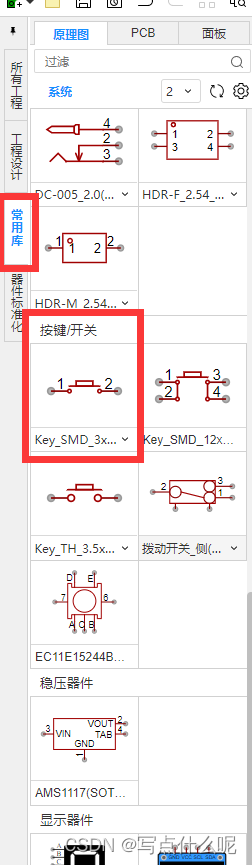

放置开关

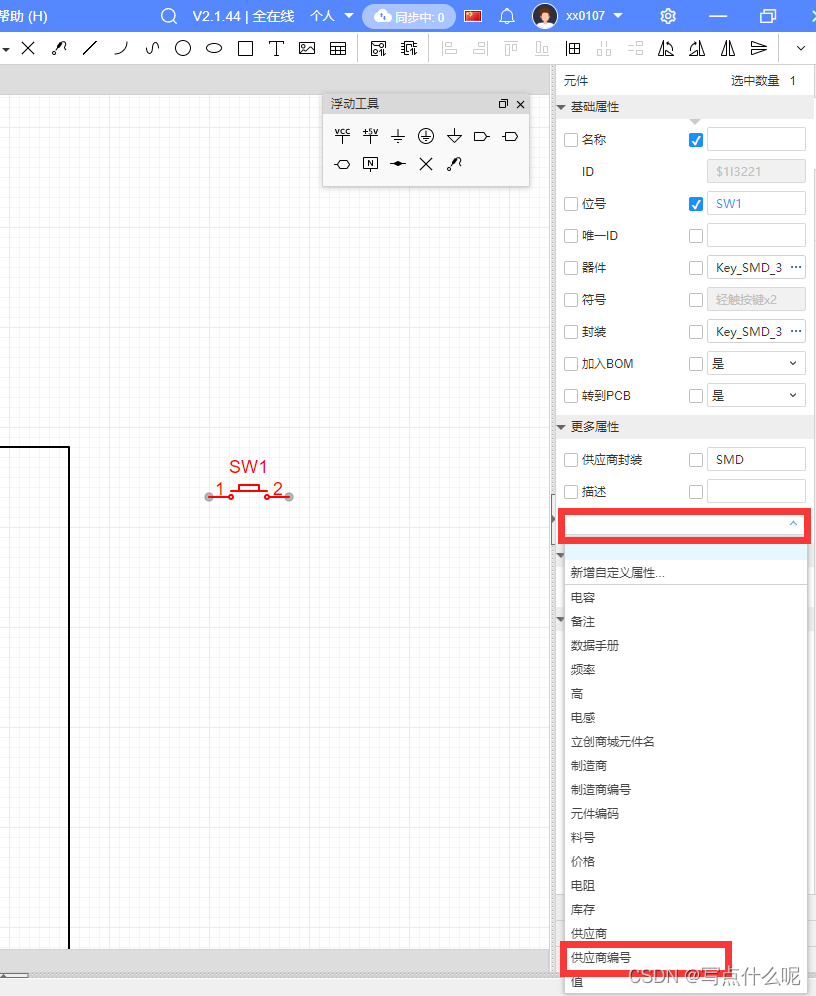

新增供应商编号，C18141

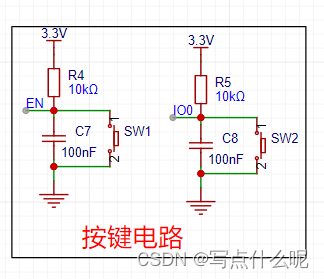

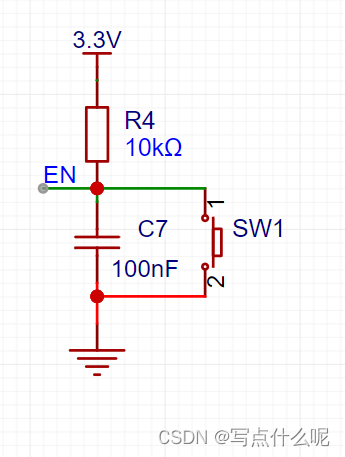

按键电路

复制10k，100nf电容，EN按键没有按下的时候，高电平，芯片正常工作；按下去后，低电平，芯片不工作，再松开，芯片又工作，这样就达到了复位的作用。

复制这部分电路，修改“EN”为“IO0”,IO0引脚在刚上电时作为启动选择的按键，正常工作时，它作为GPIO引脚。

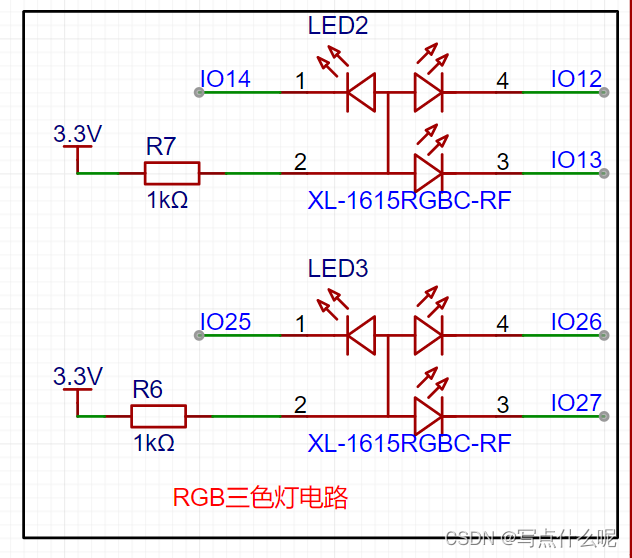

三色灯电路

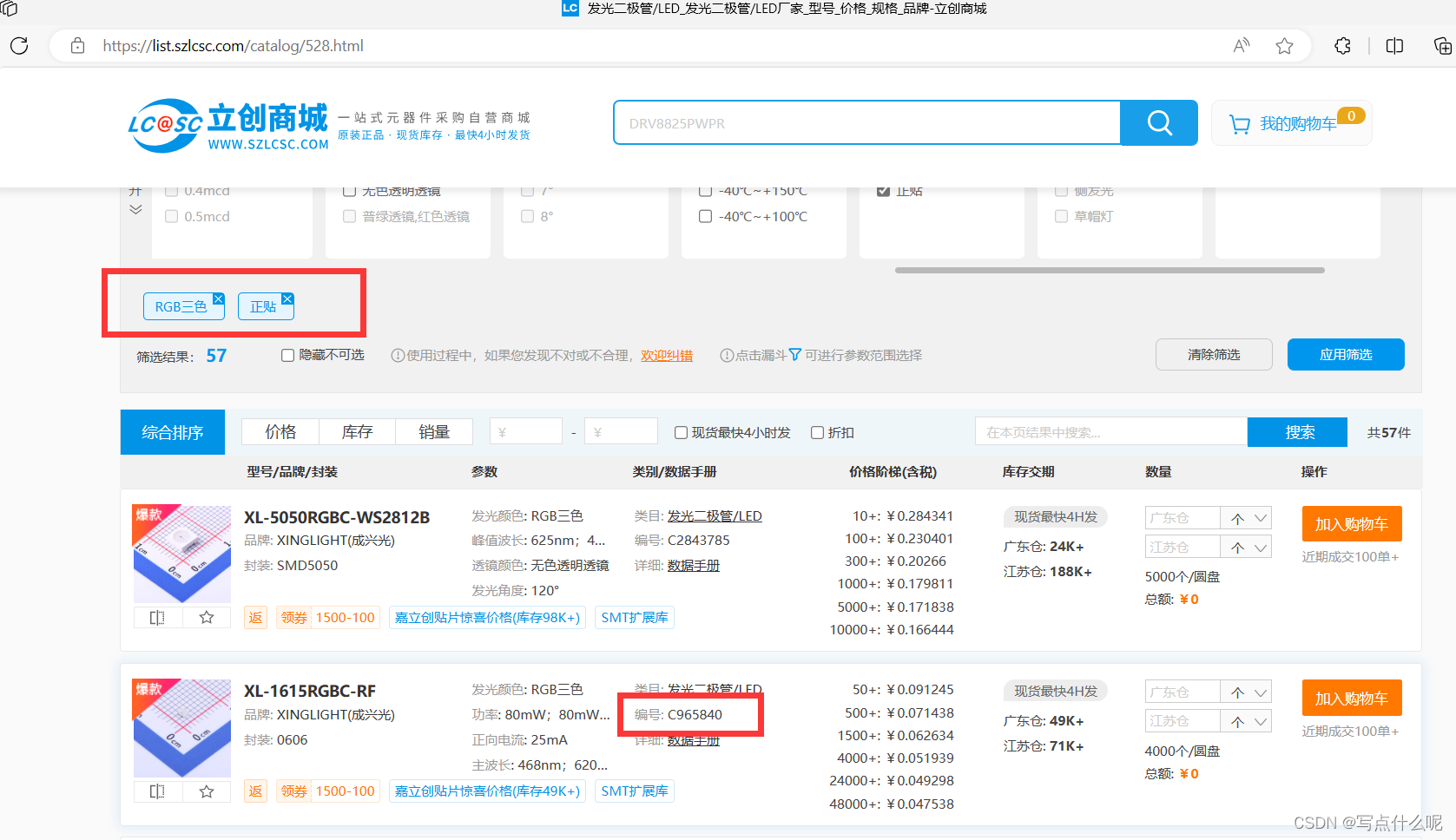

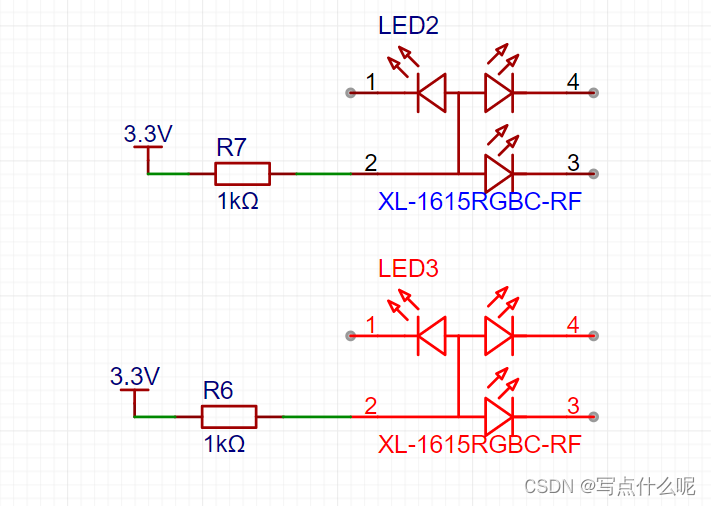

搜索发光二极管，并添加限流电阻，防止烧毁

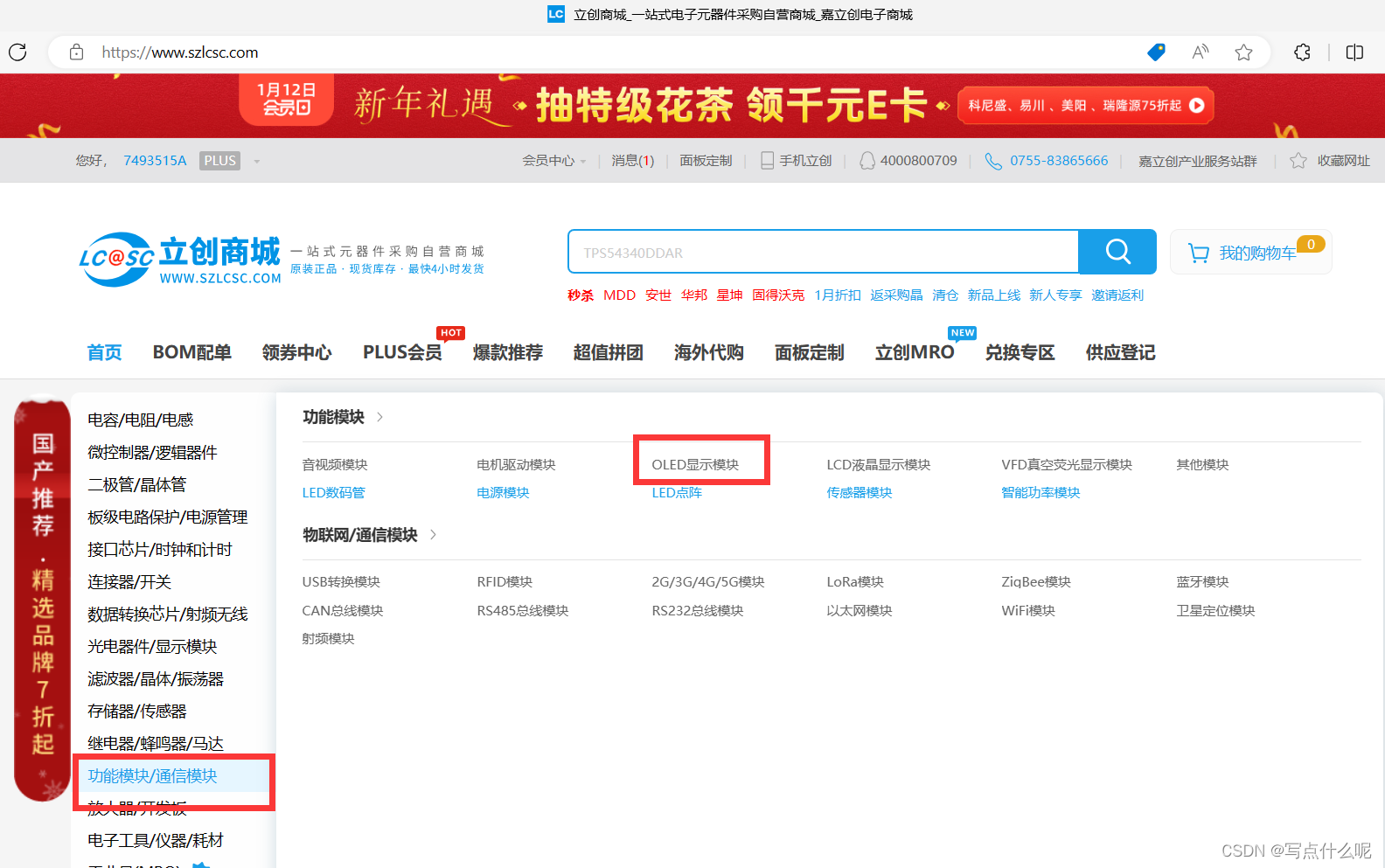

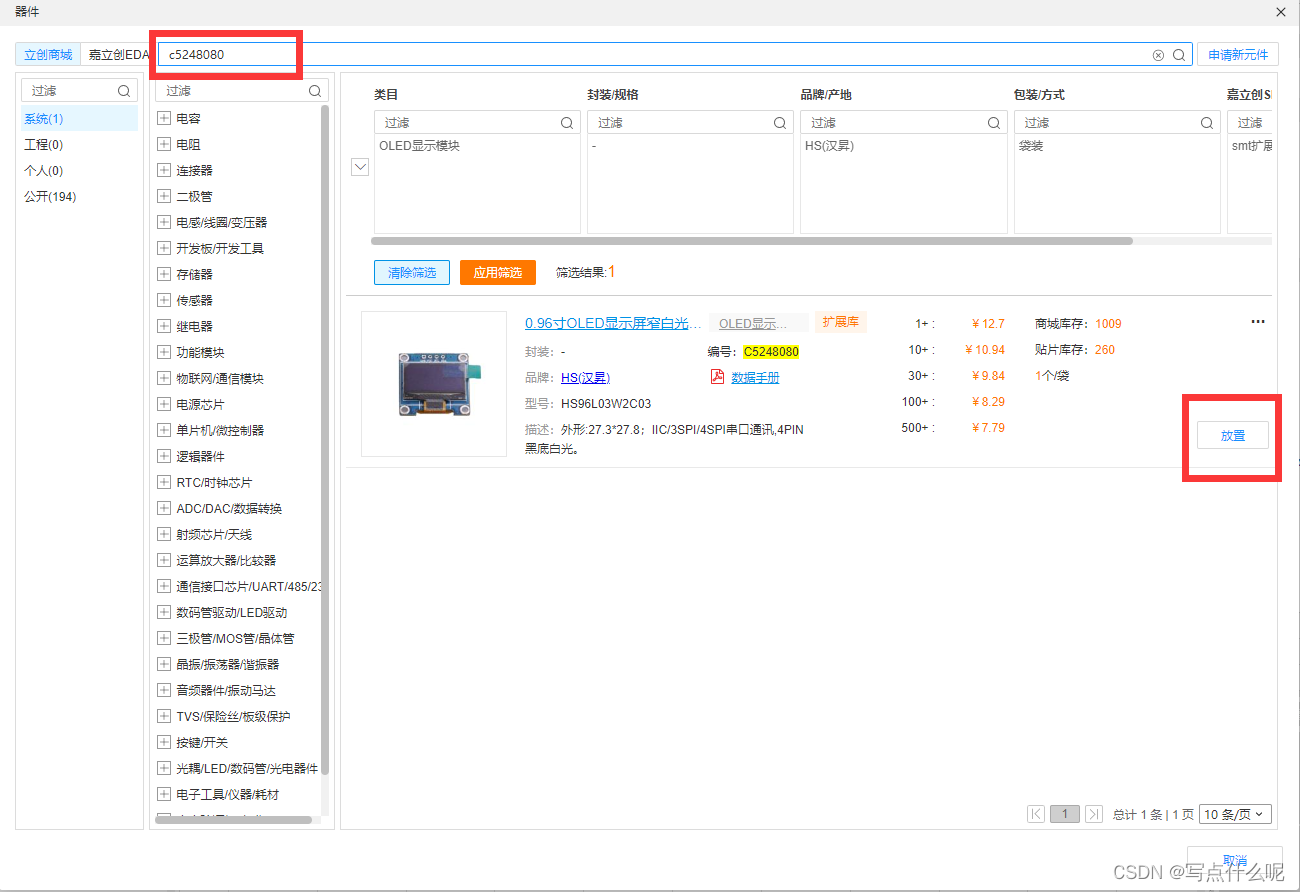

放置OLED显示屏

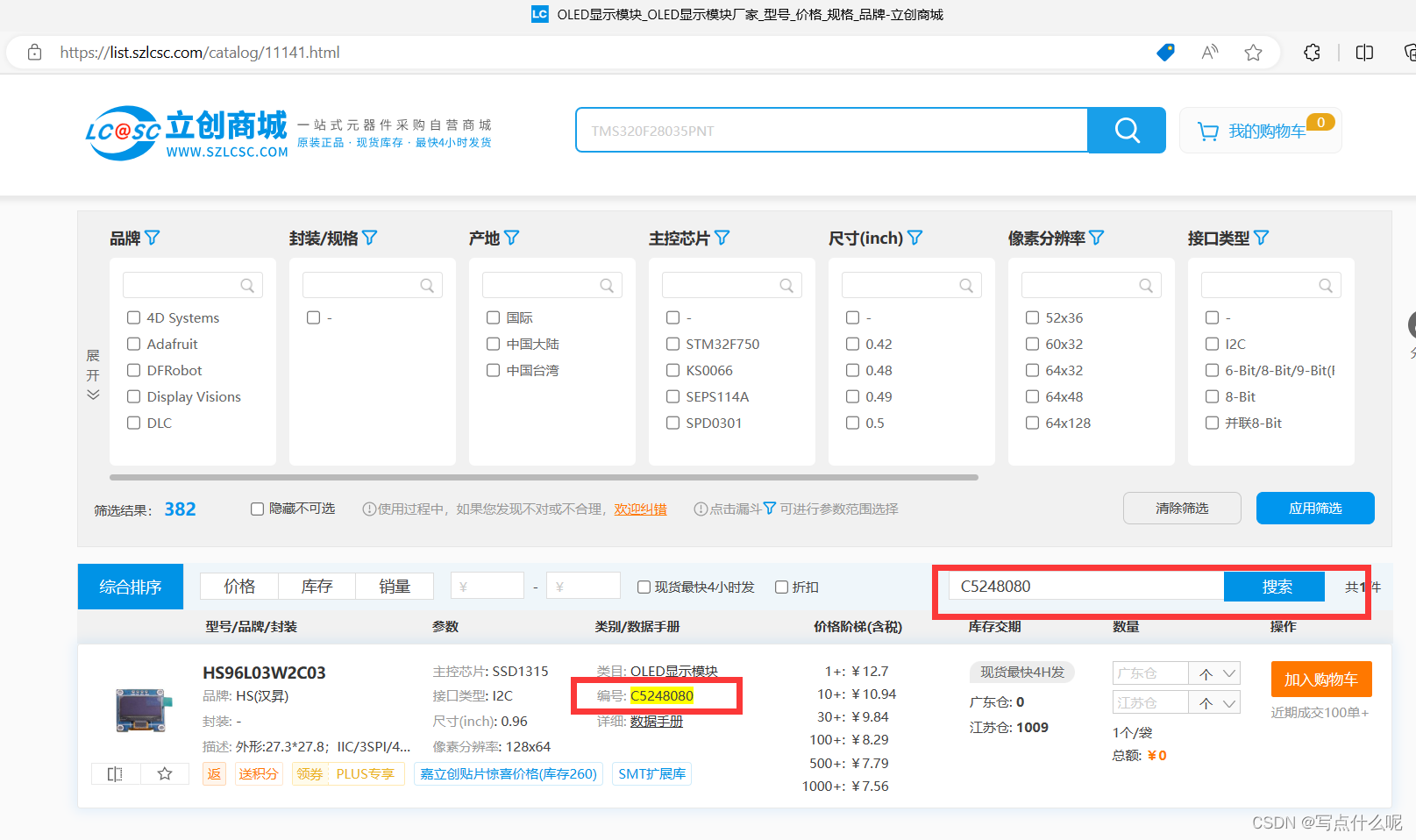

C5248080

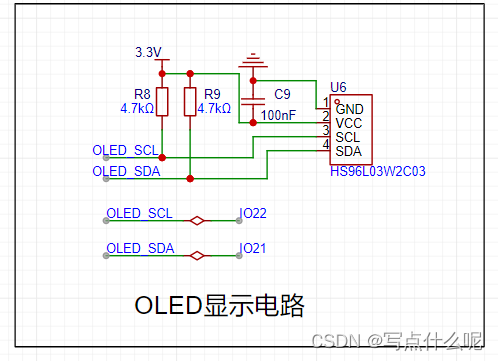

100nf的滤波电容，iic总线无高电平输出能力，放置两个4.7k的上拉电阻提供上拉能力。

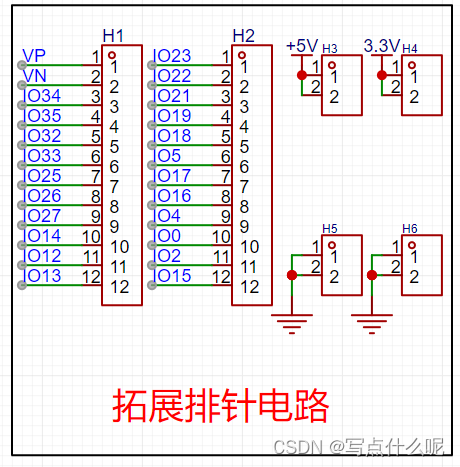

引脚拓展部分

主电路拓展

图中红色的引脚是不用拓展的，EN,TXD0,RXD0

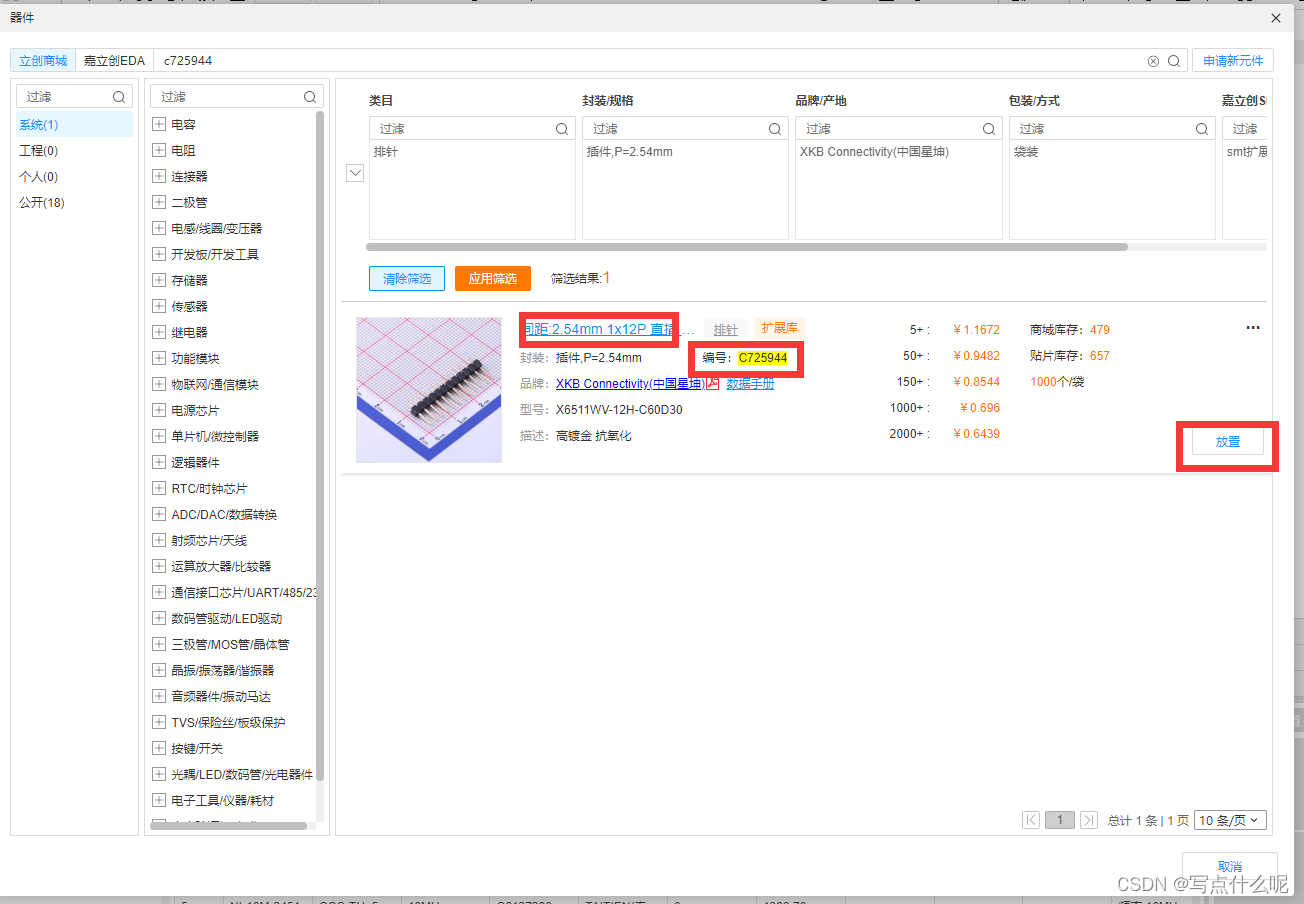

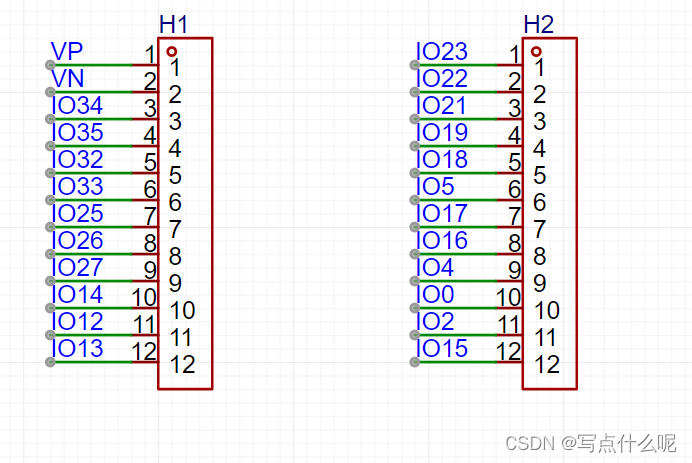

两边各12个引脚，选用两个12pin的排针

复制需要的引脚到插排旁边，

电源引脚拓展

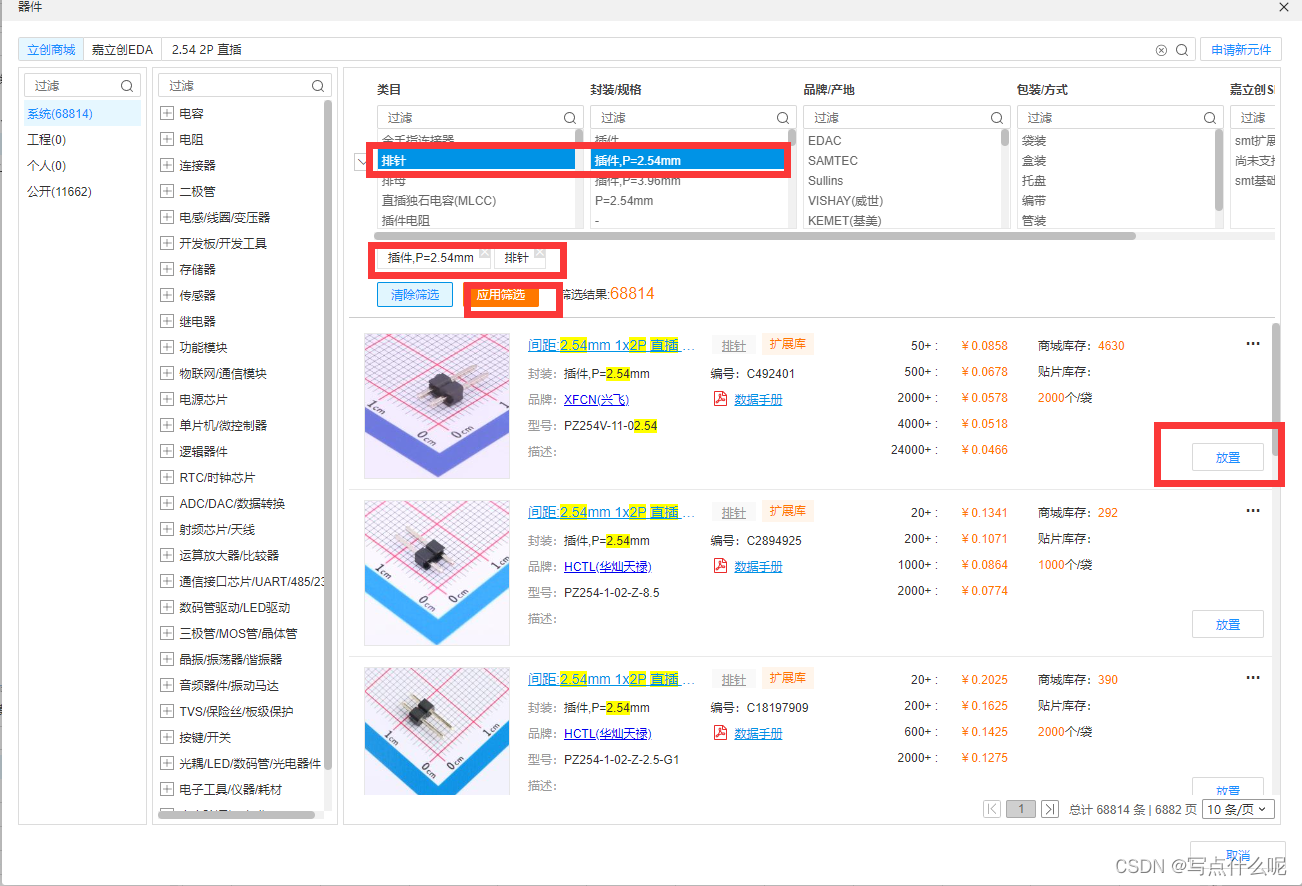

找2.54 2P的直插式排针

放置网络标识符

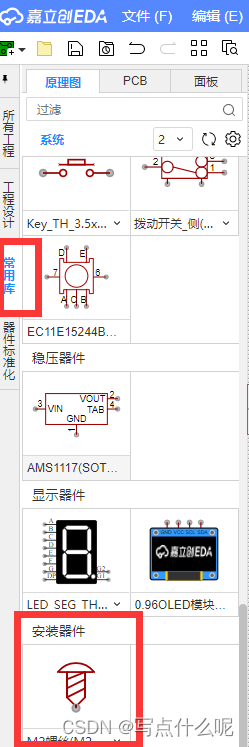

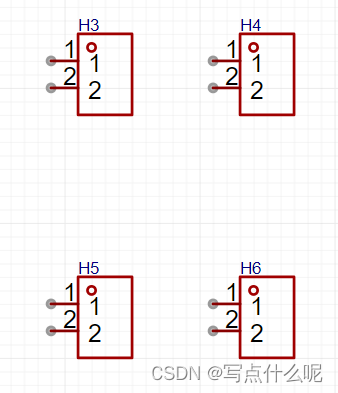

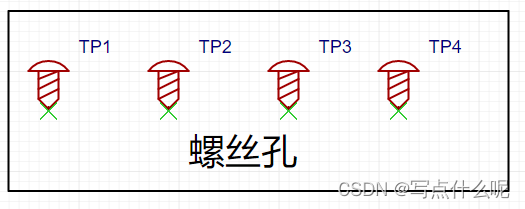

放置M2螺丝

选择M3螺丝

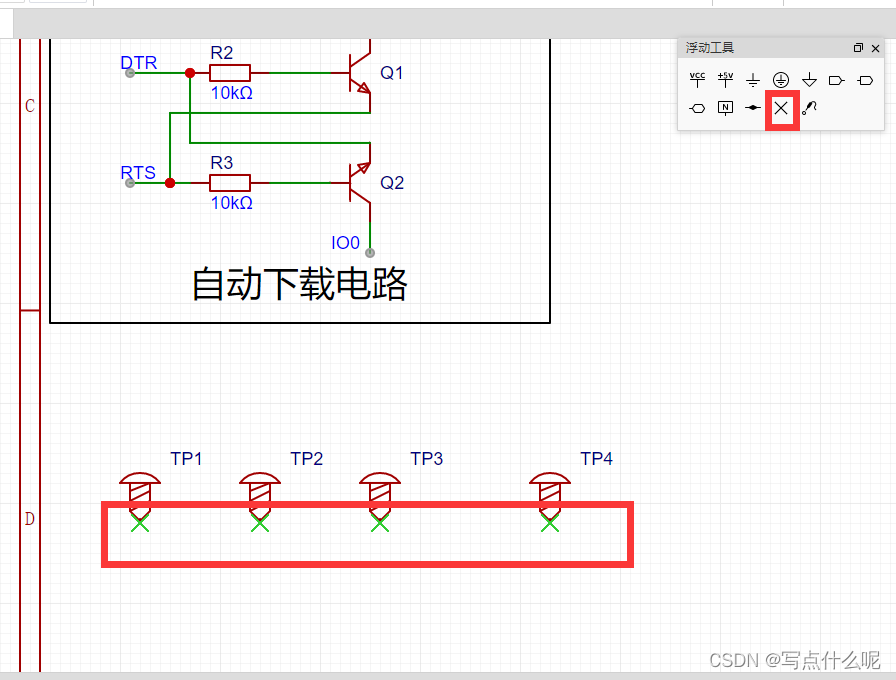

打成非连接标识

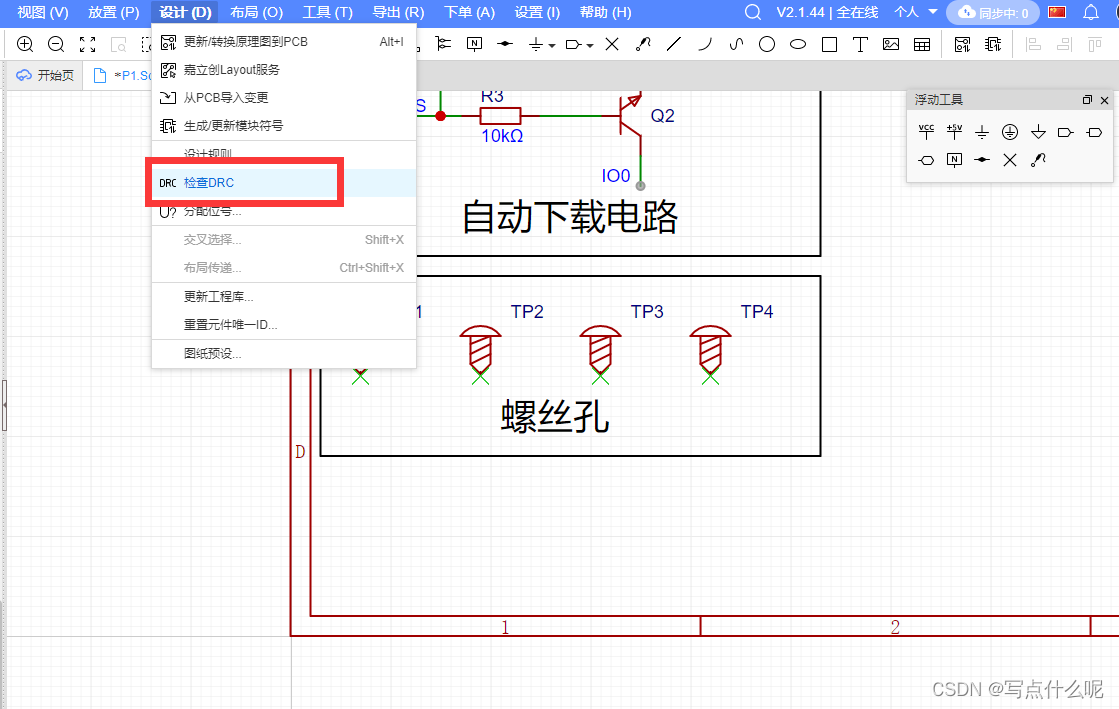

DRC检查

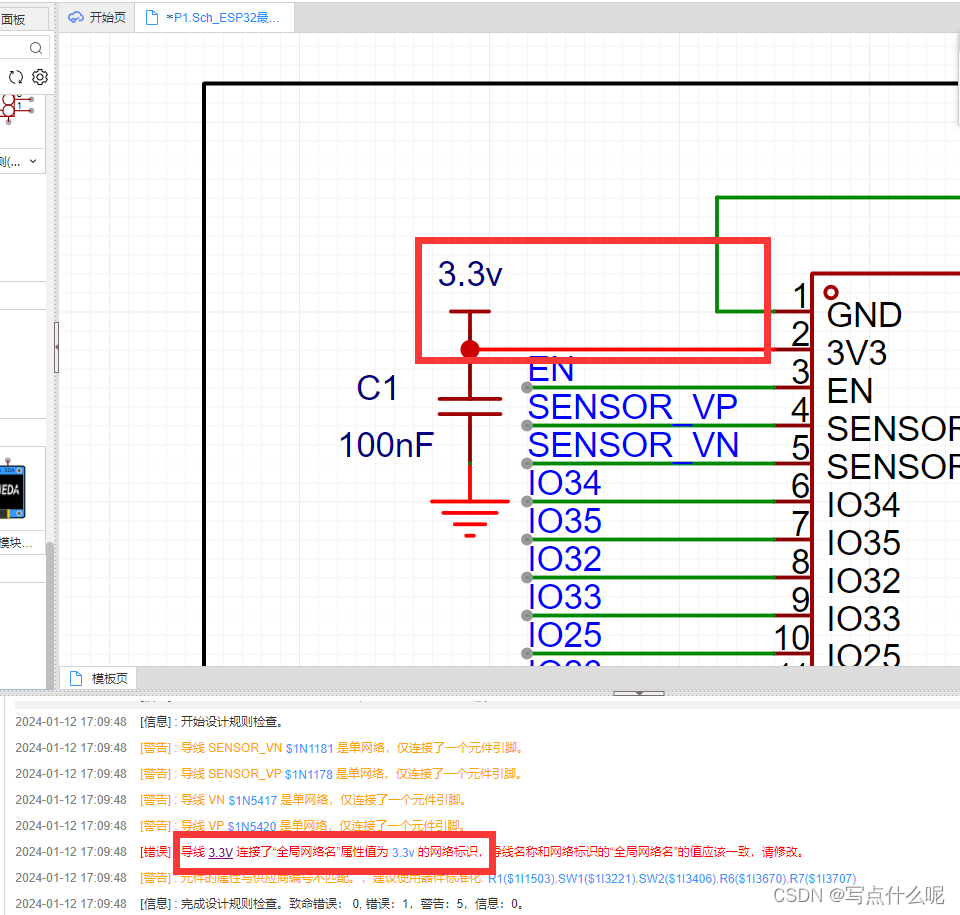

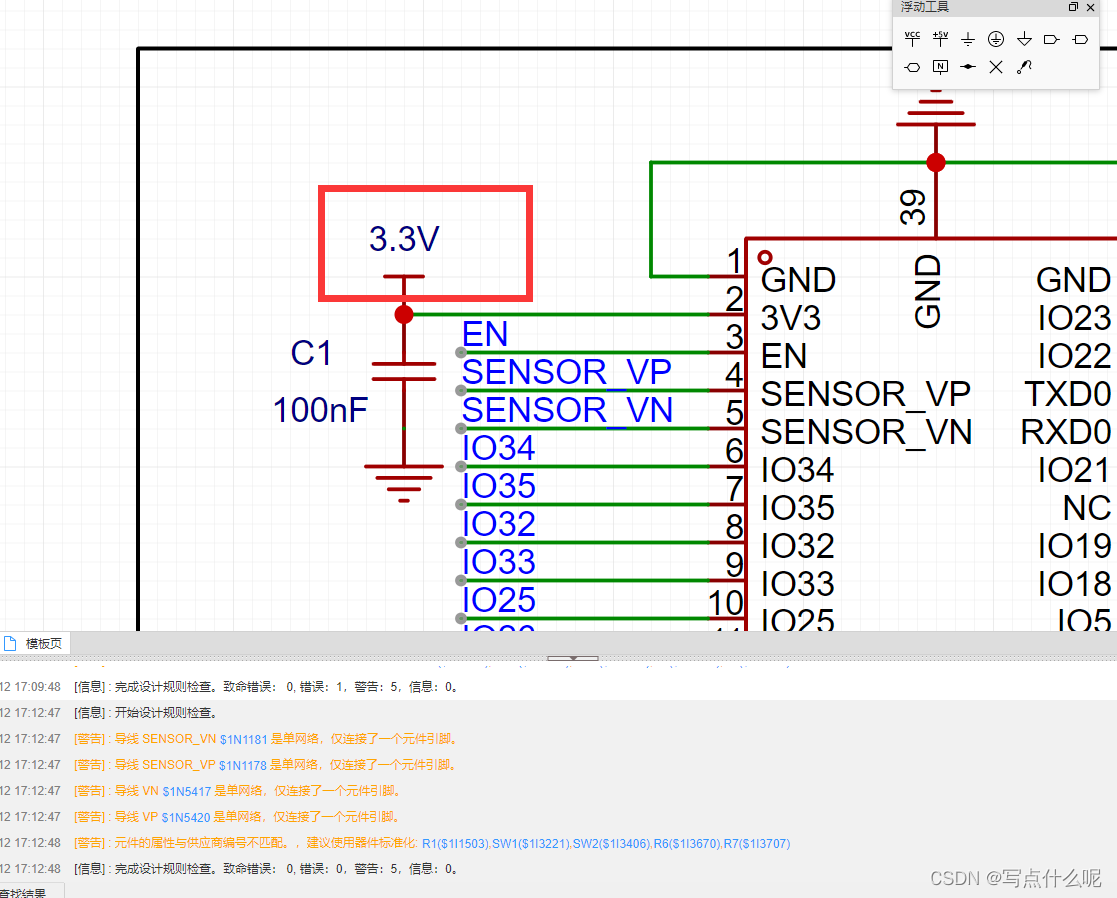

发现这句错误，点击这句报错里面的“3.3v”，画面会定位到错误的地方

将“v”改为大写的“V”，成功解决了报错

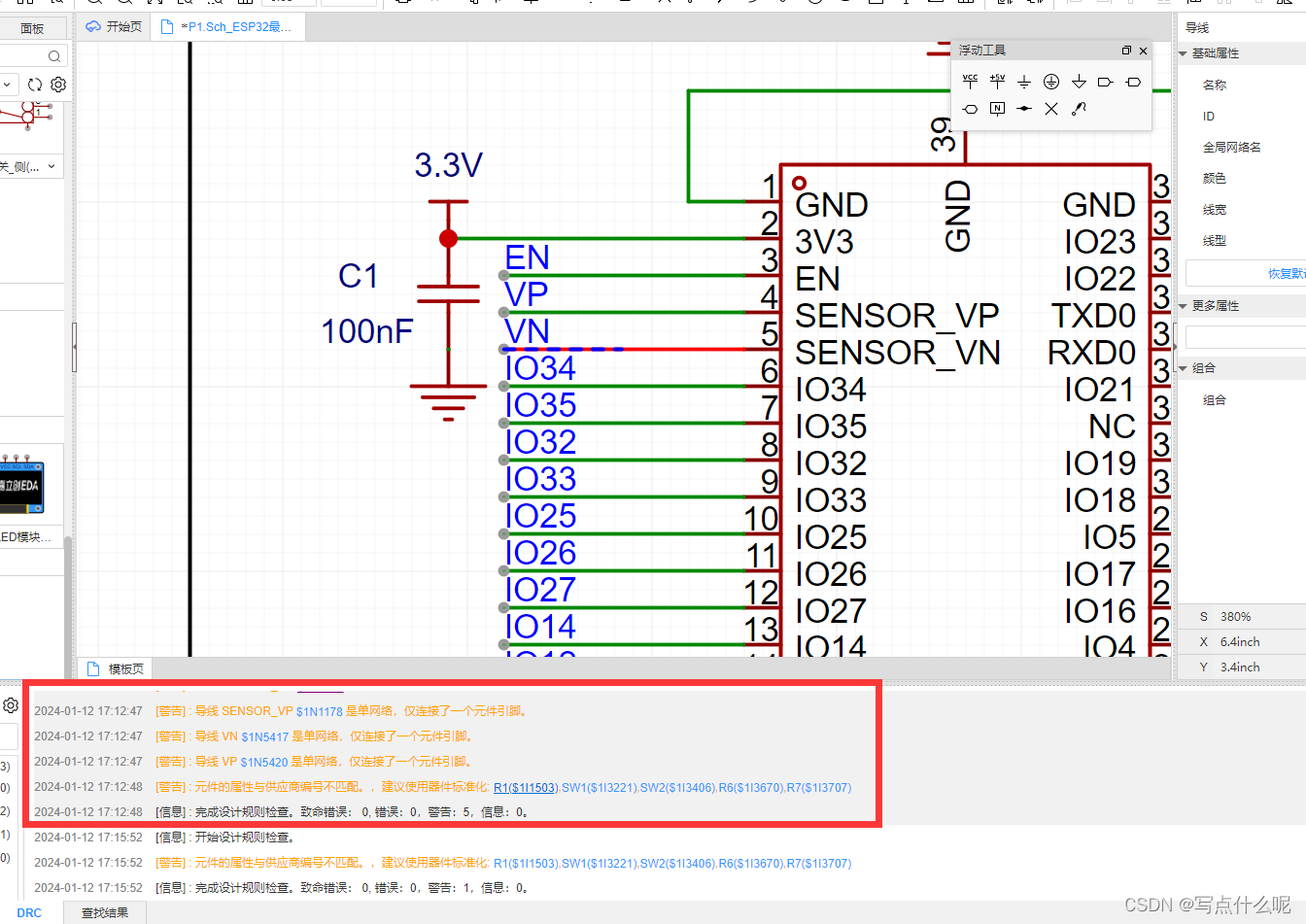

点击报警语句中“$1N1178”，画面会跳到有问题的导线处，

重新更换导线后，减少大部分警告。

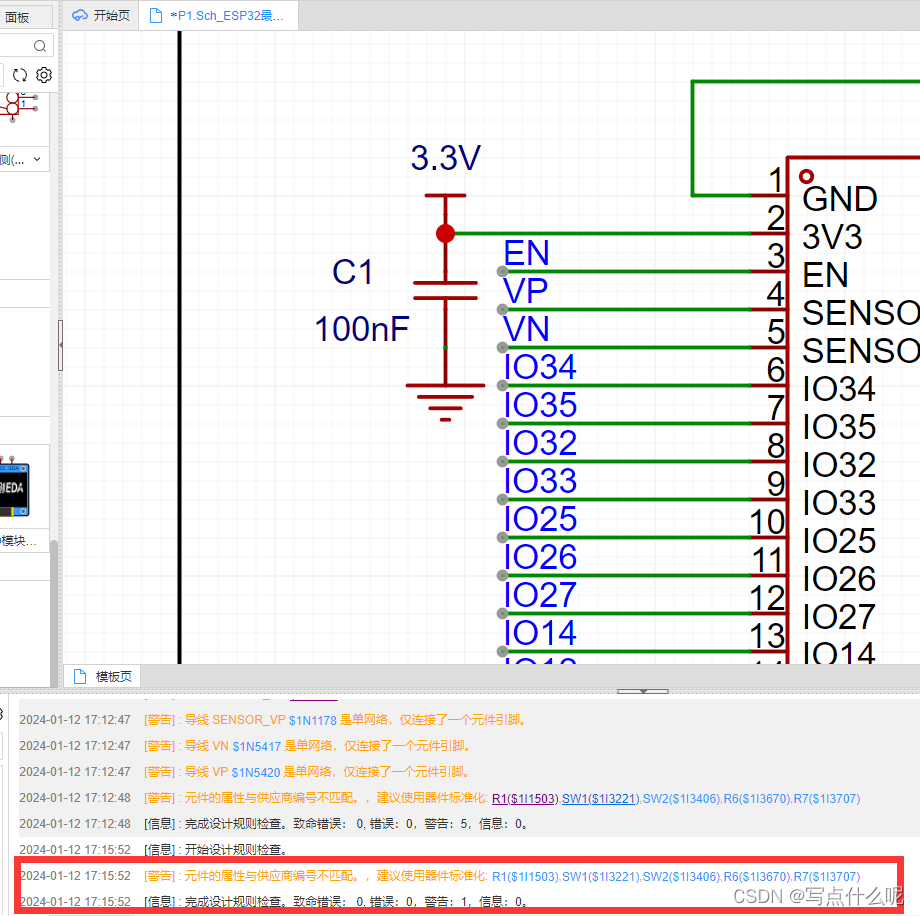

最后报错”[警告] : 元件的属性与供应商编号不匹配。，建议使用器件标准化“

是因为，目前放置的一些元器件是从常用库添加的，常用库没有绑定制造商编号

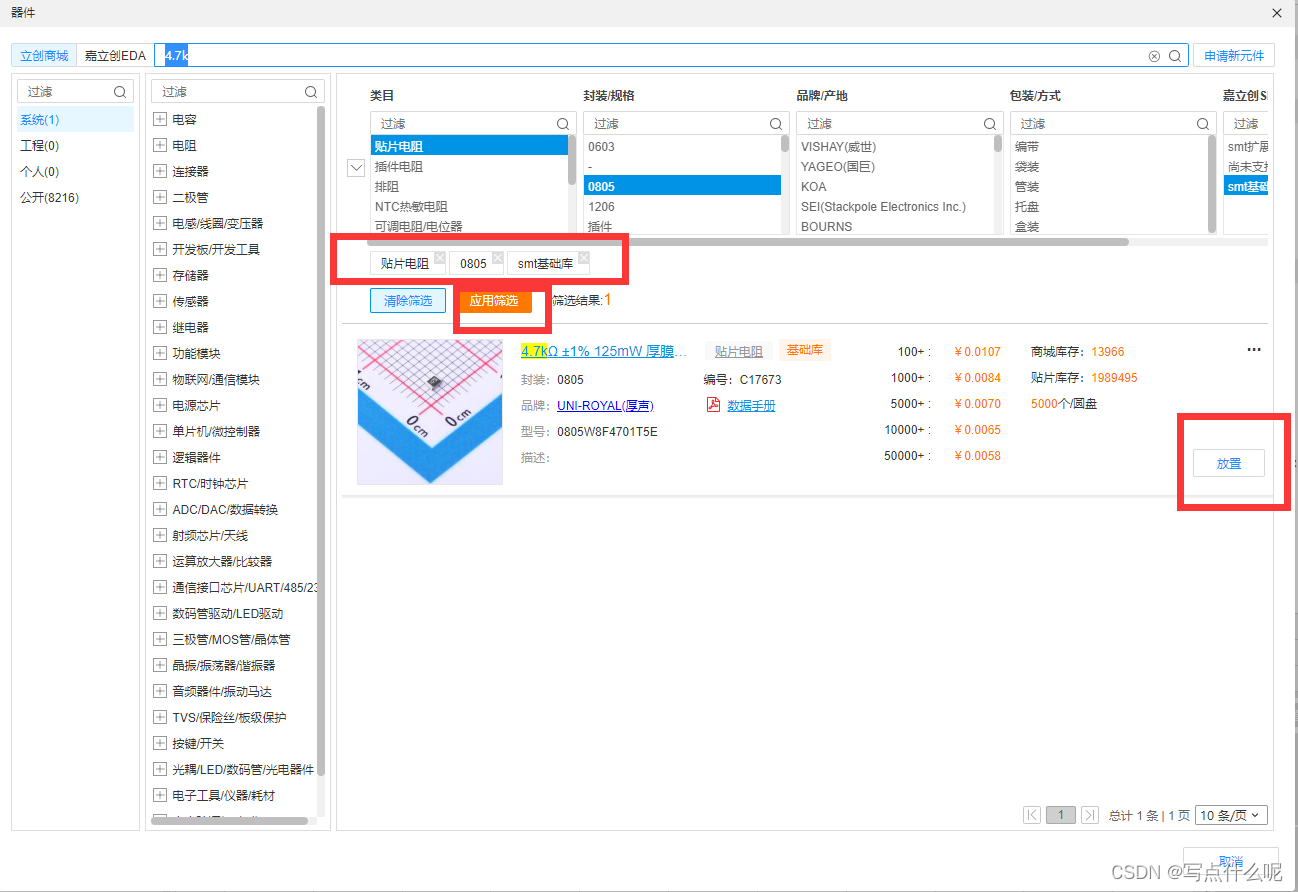

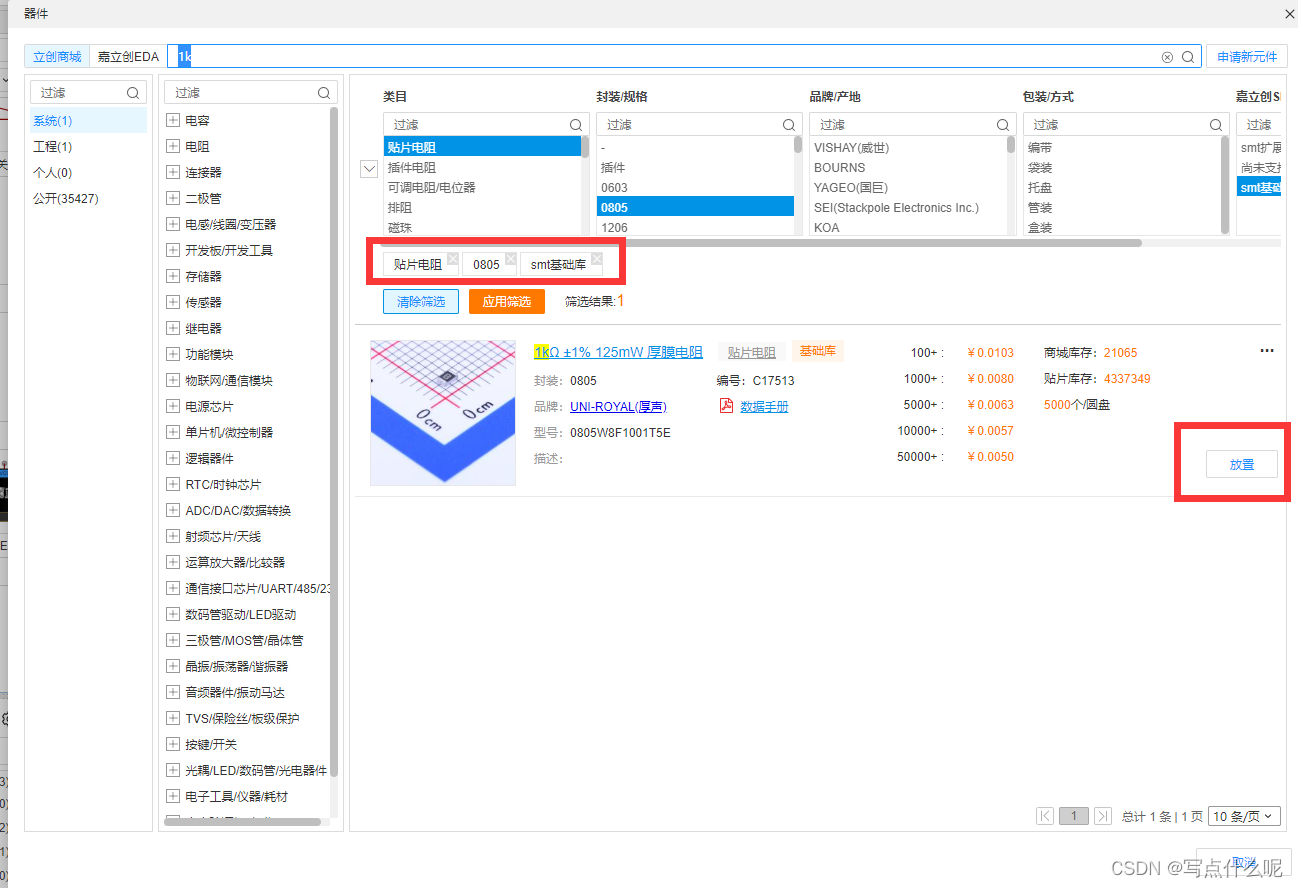

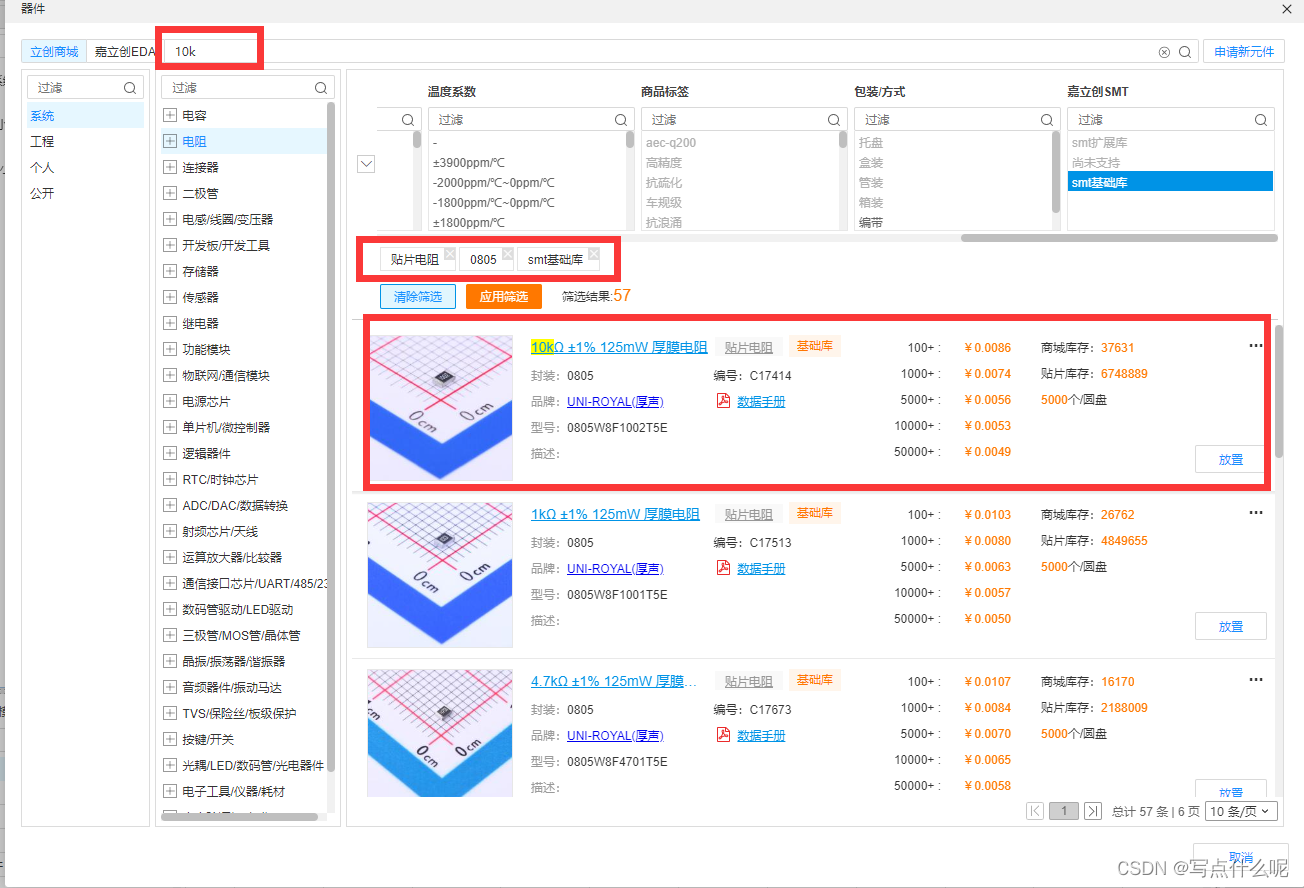

去”放置-器件“，搜索一个具体的器件替换警告的，或者直接复制原理图中没有报错的相同器件。

笔者演示一下

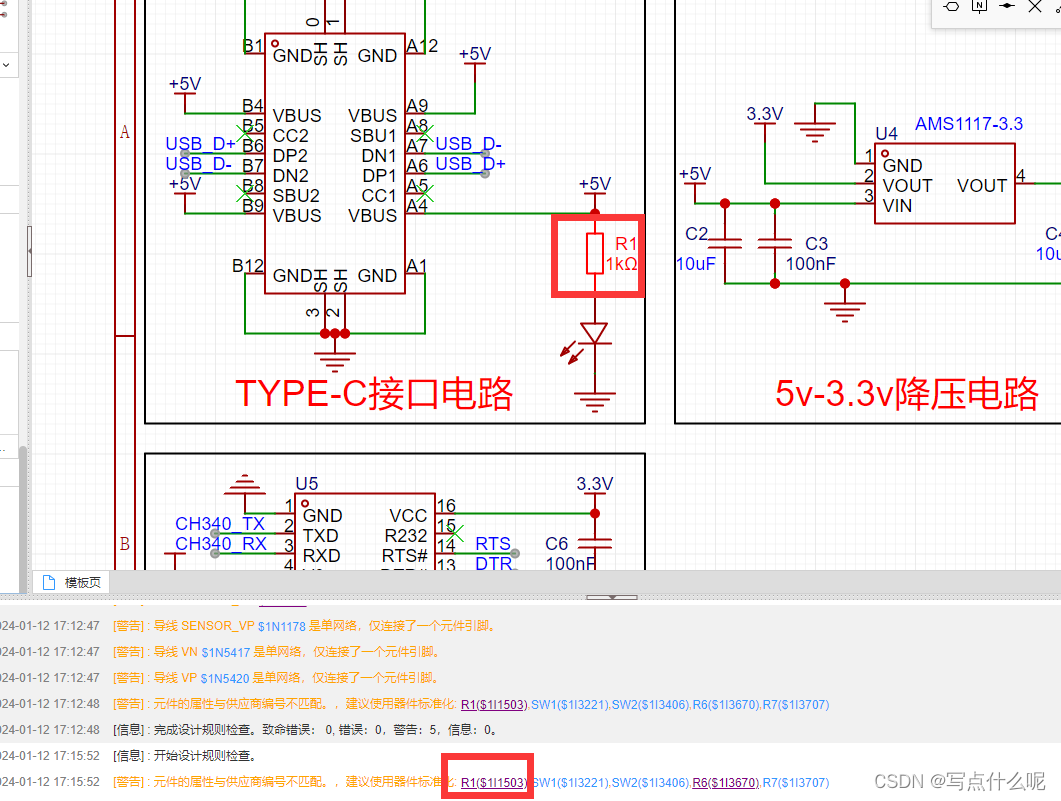

点击警告内容中“R1($1|1503)“，跳转至原理图中所在位置

替换掉报错的元器件

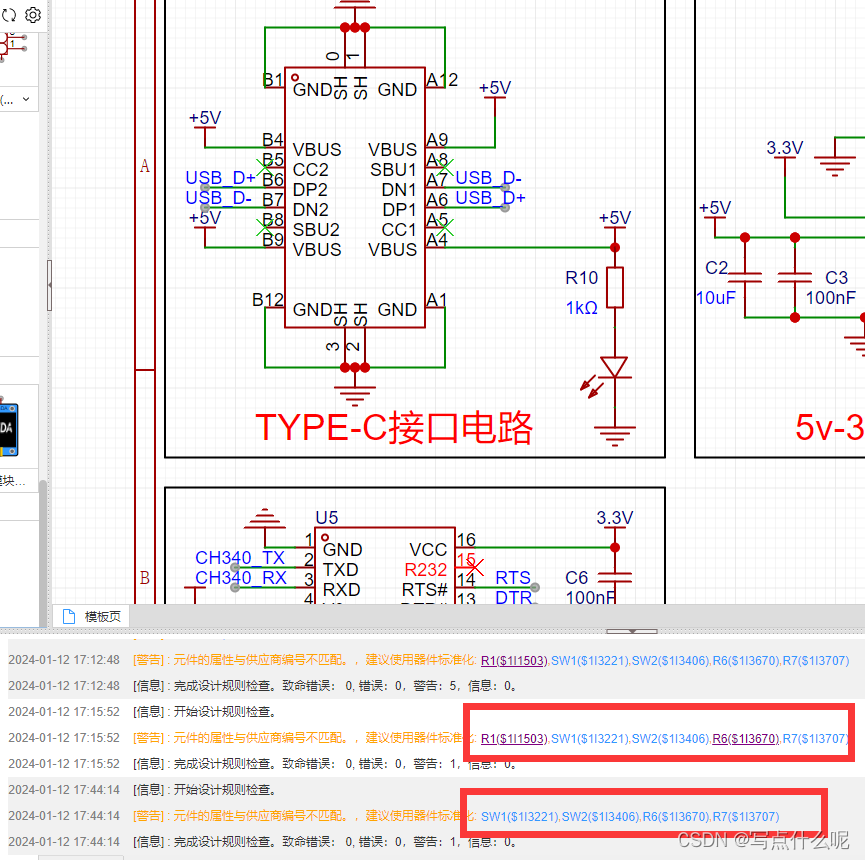

可以看到原本R1的警告消失了。

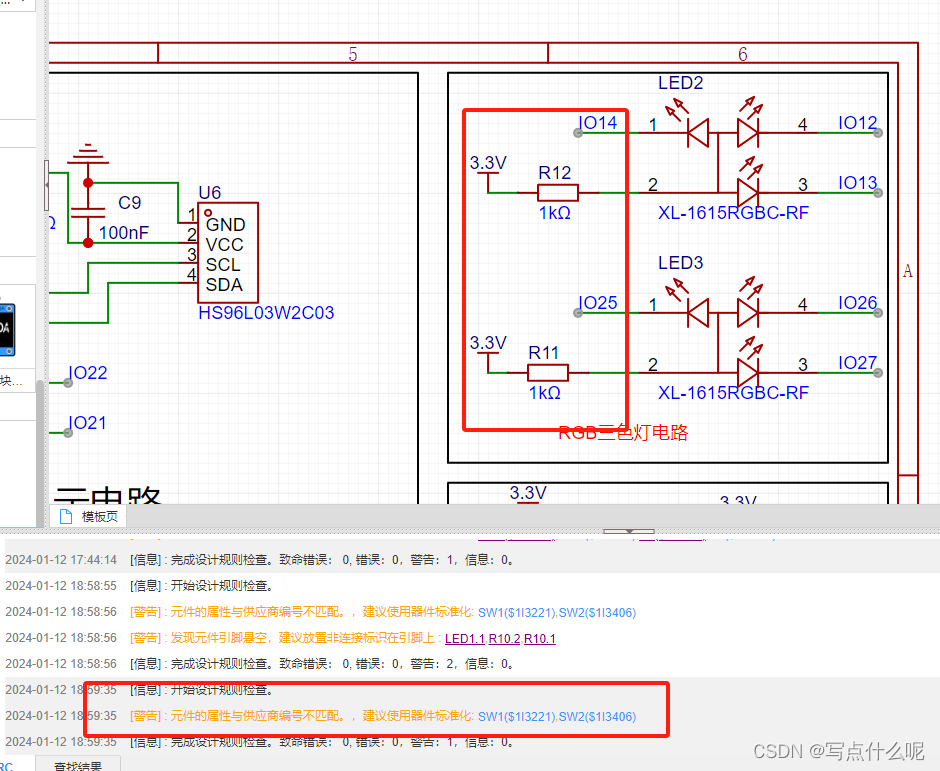

R6和R7的报错使用相同方法解决

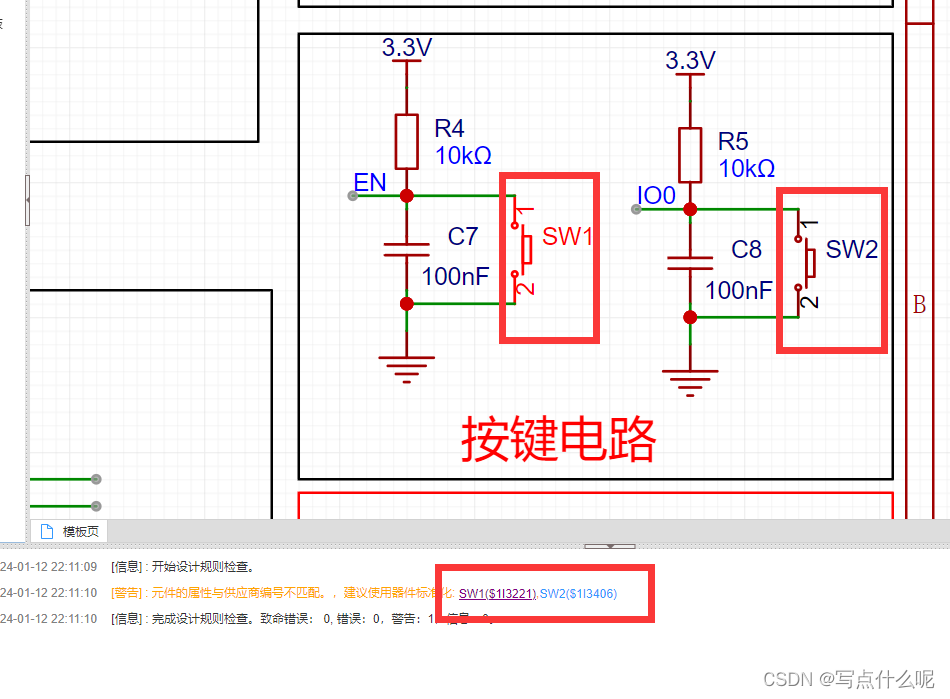

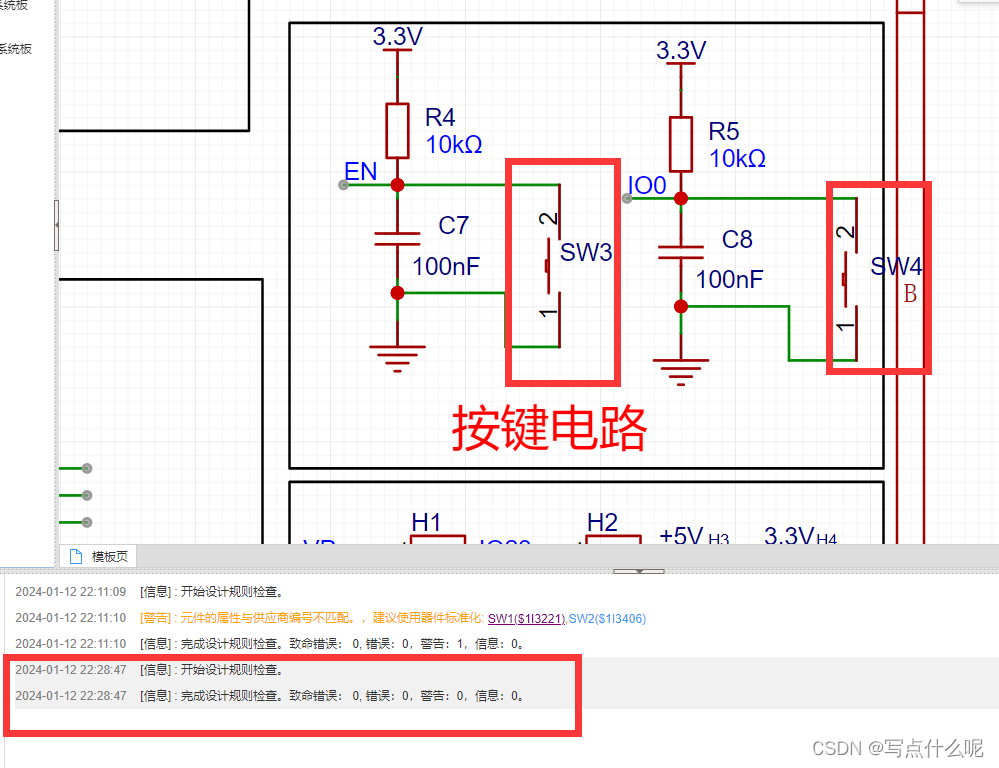

还剩两个按钮存在警告

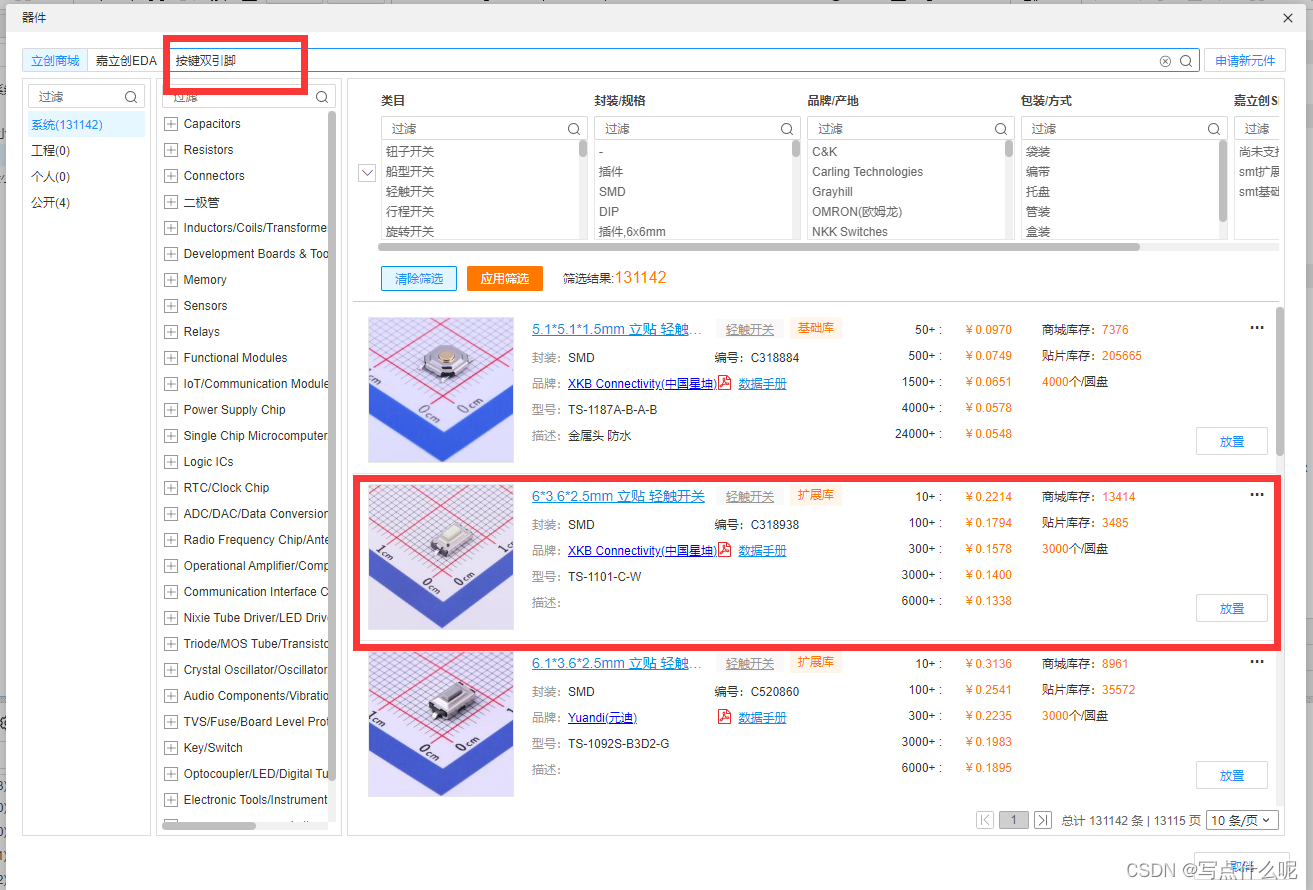

笔者的选择如下

更换后警告也全部解决。
