立创EDA学习：PCB布局

目前进度

ESP32最小系统板项目，已完成原理图绘制

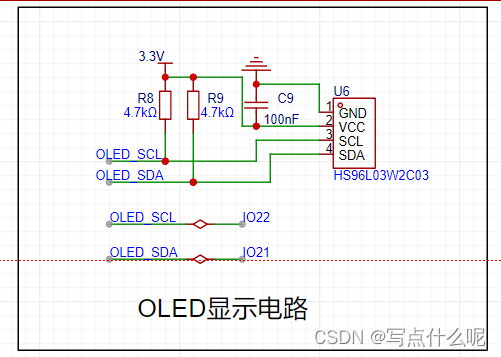

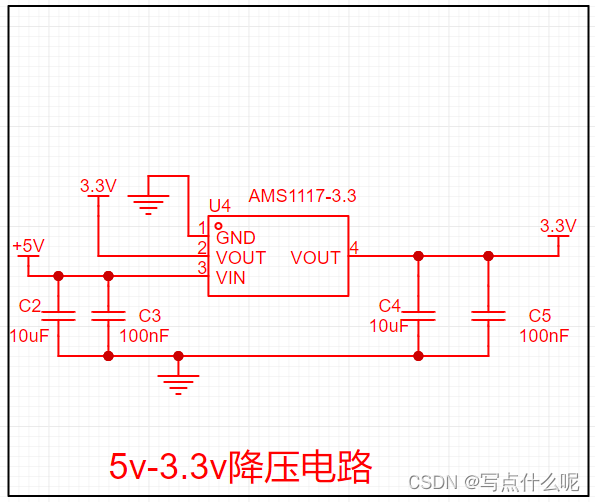

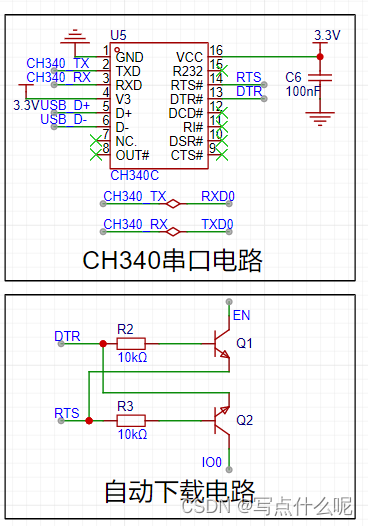

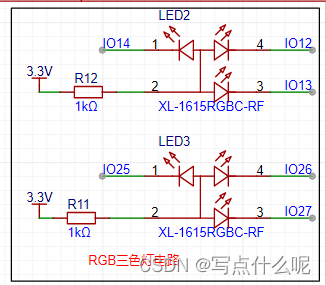

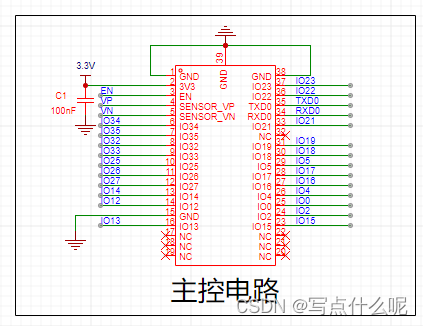

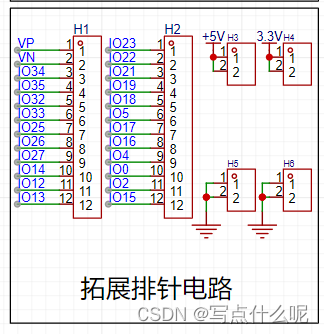

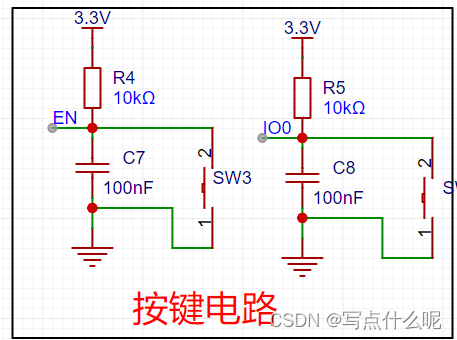

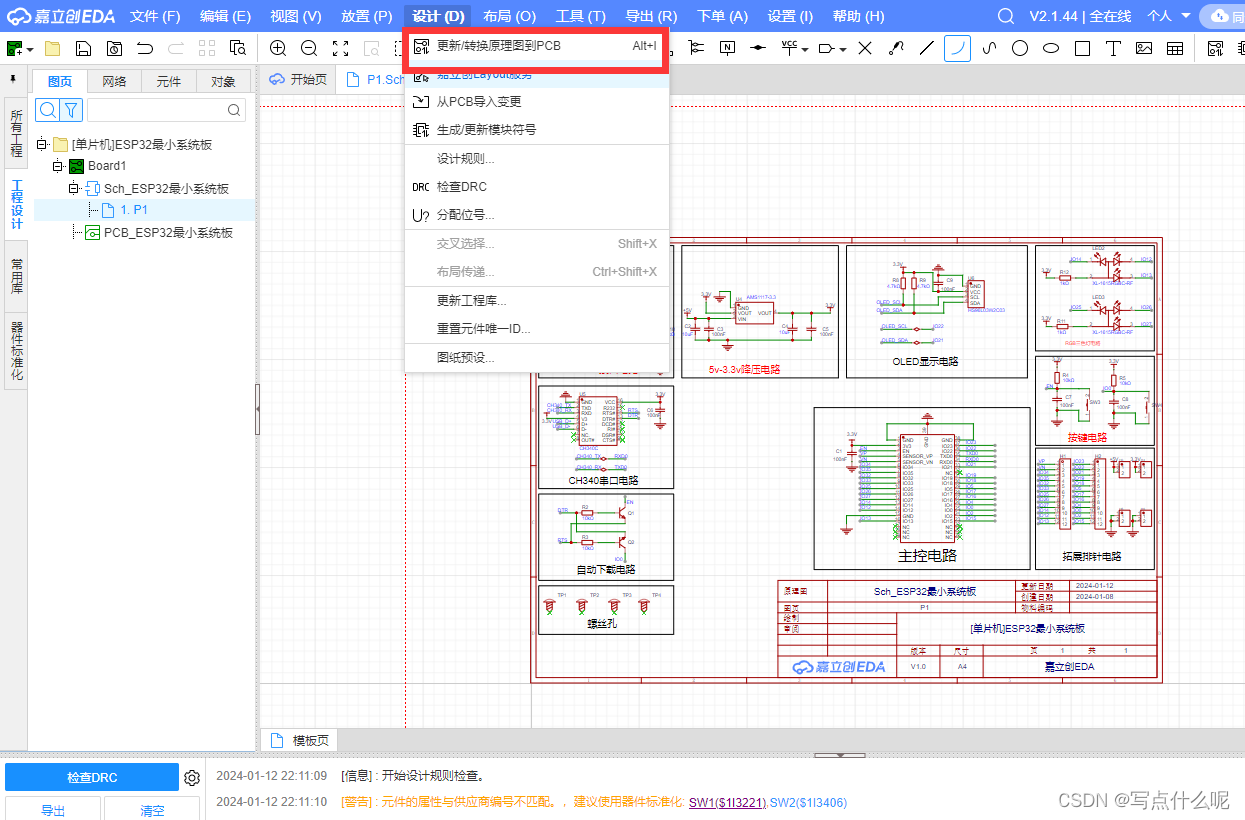

点击“更新/转换原理图到PCB”

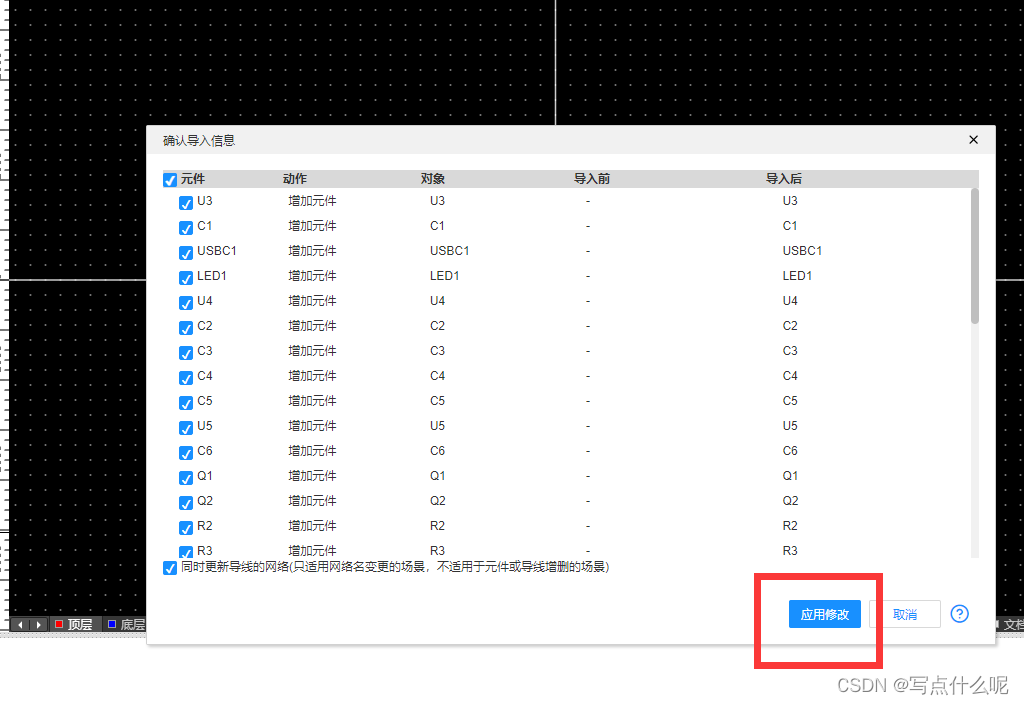

点击“应用修改”

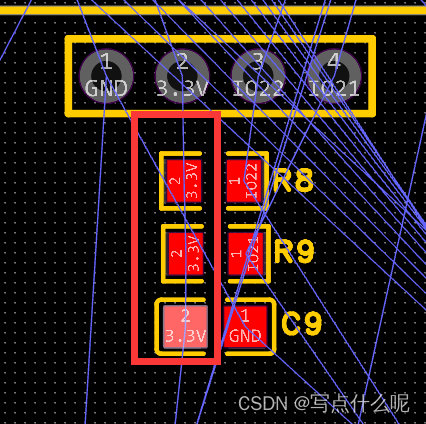

对应器件的封装就可以对应到PCB中

布局传递

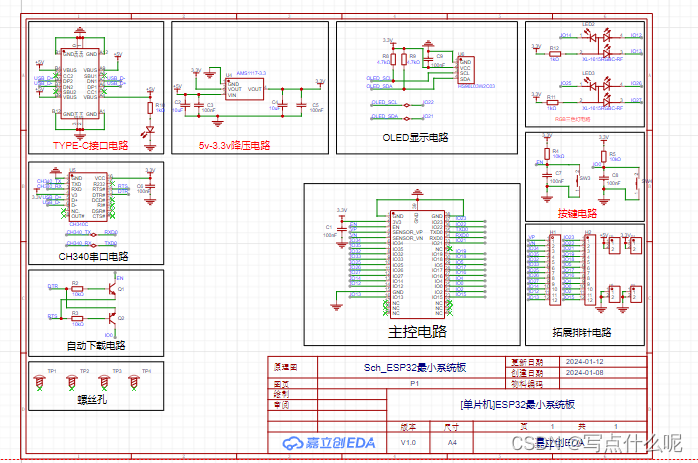

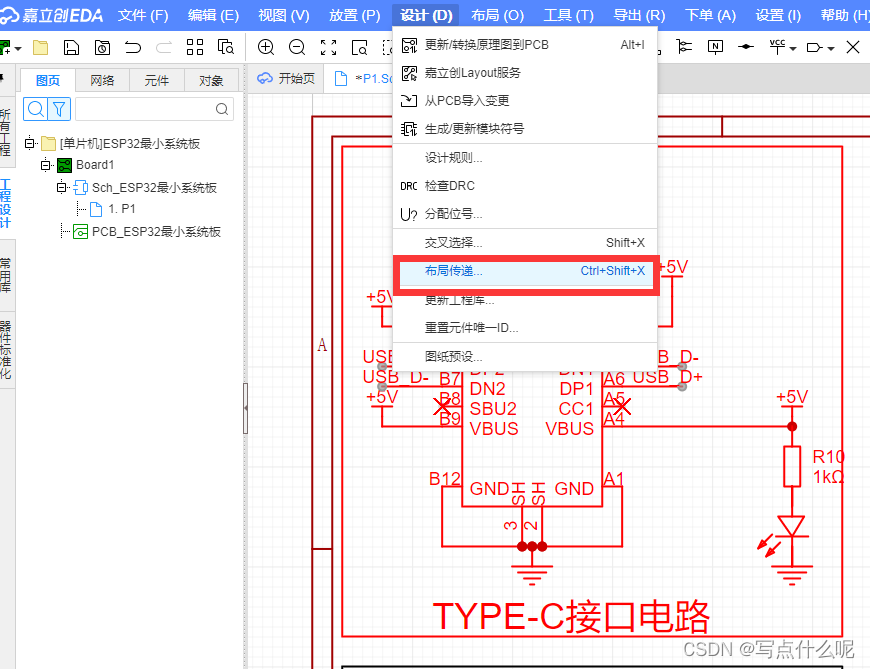

回到原理图，框选每一个模块，“设计-布局传递”

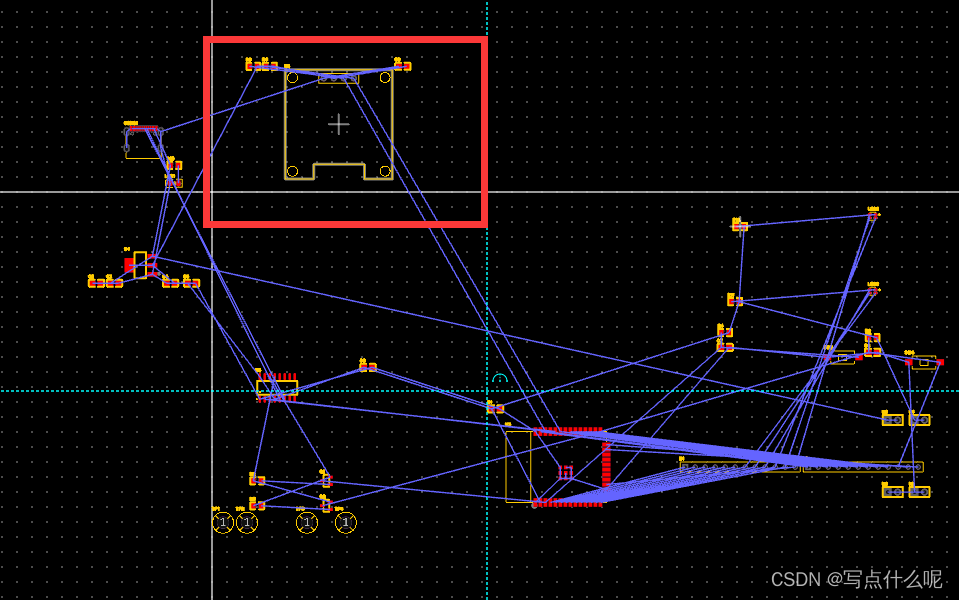

会跳转到PCB界面，可以自己选择放置位置

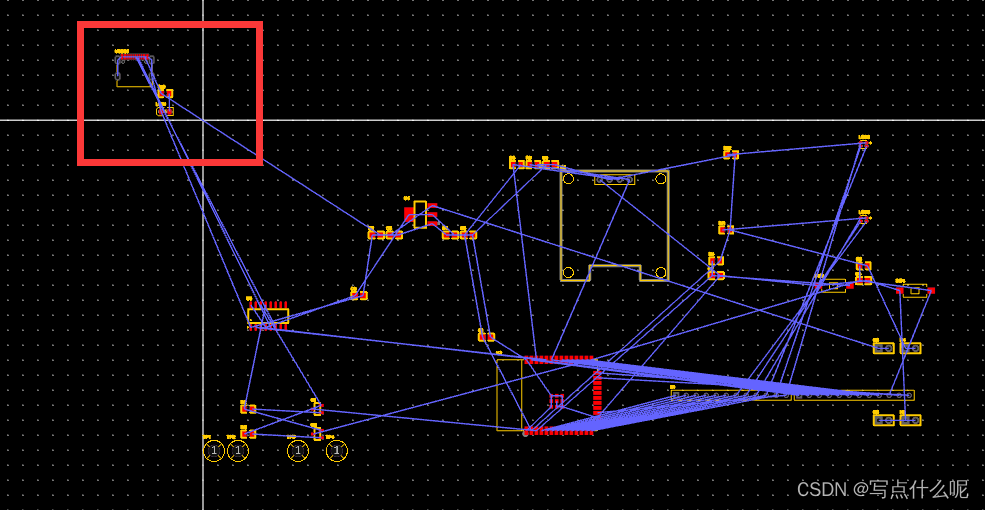

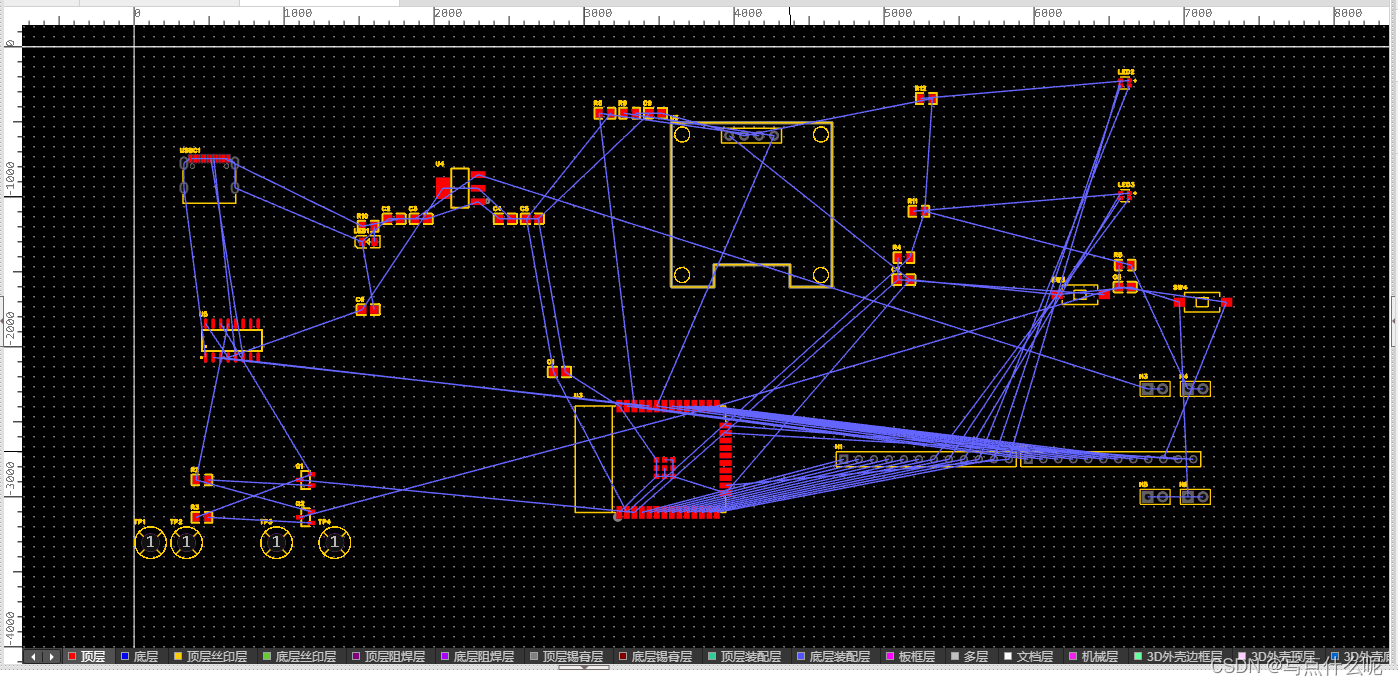

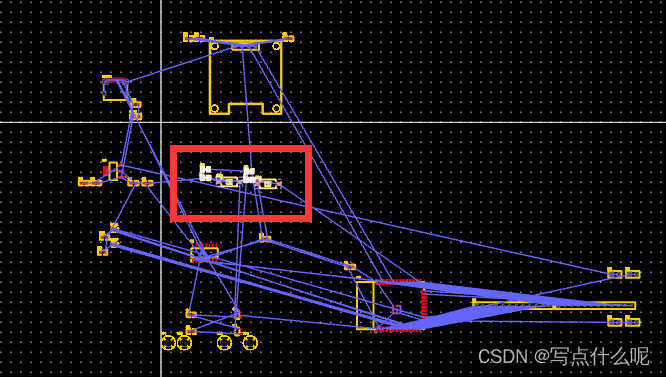

依次选中各个模块，进行布局传递

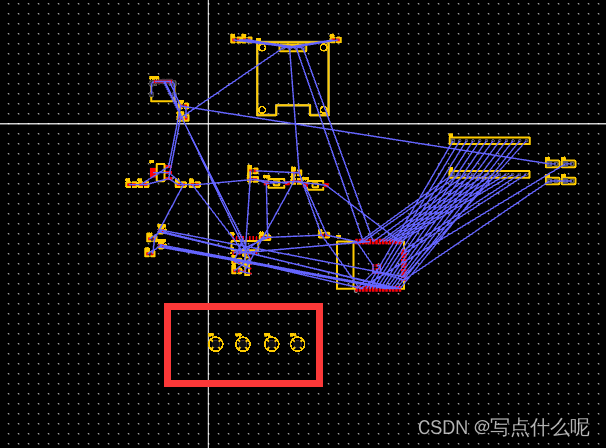

最后是四个螺丝孔

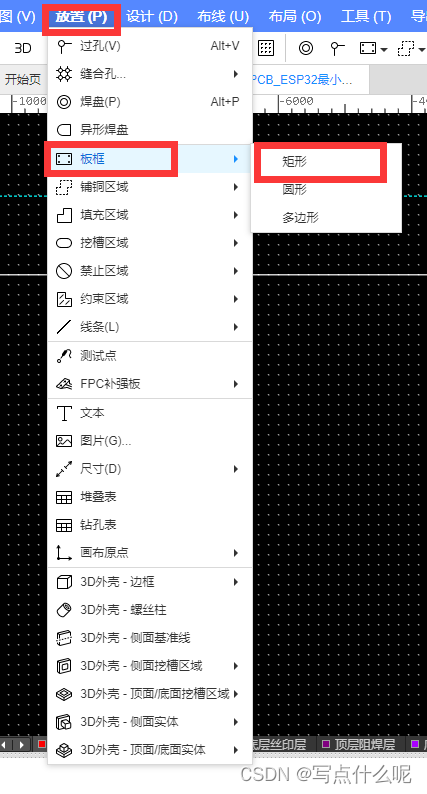

先规定一个最大尺寸

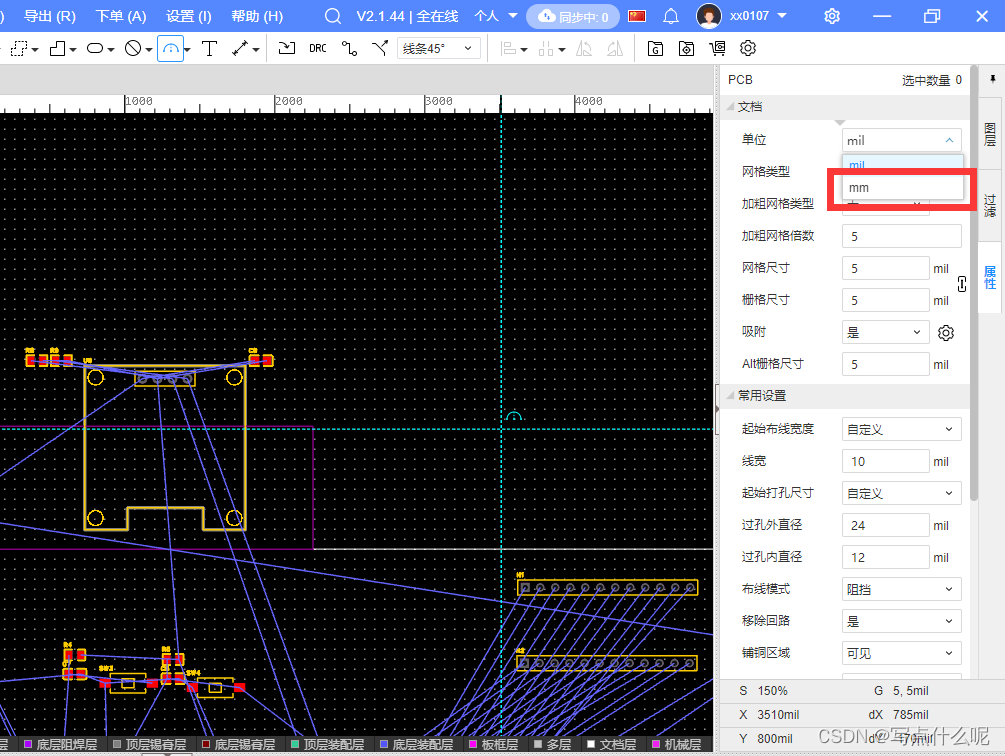

笔者单位是mil,可以更改为mm

嘉立创每个月有两次免费打板机会，尺寸是100mmX100mm以内，

布局

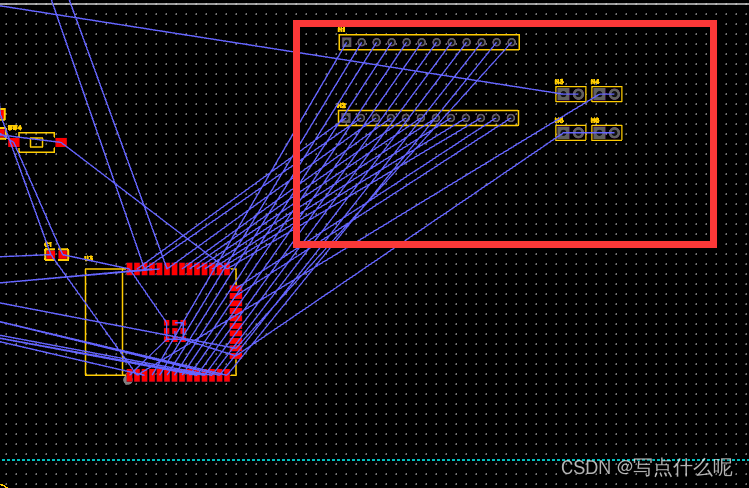

优先考虑主控芯片，大器件，及供电接口

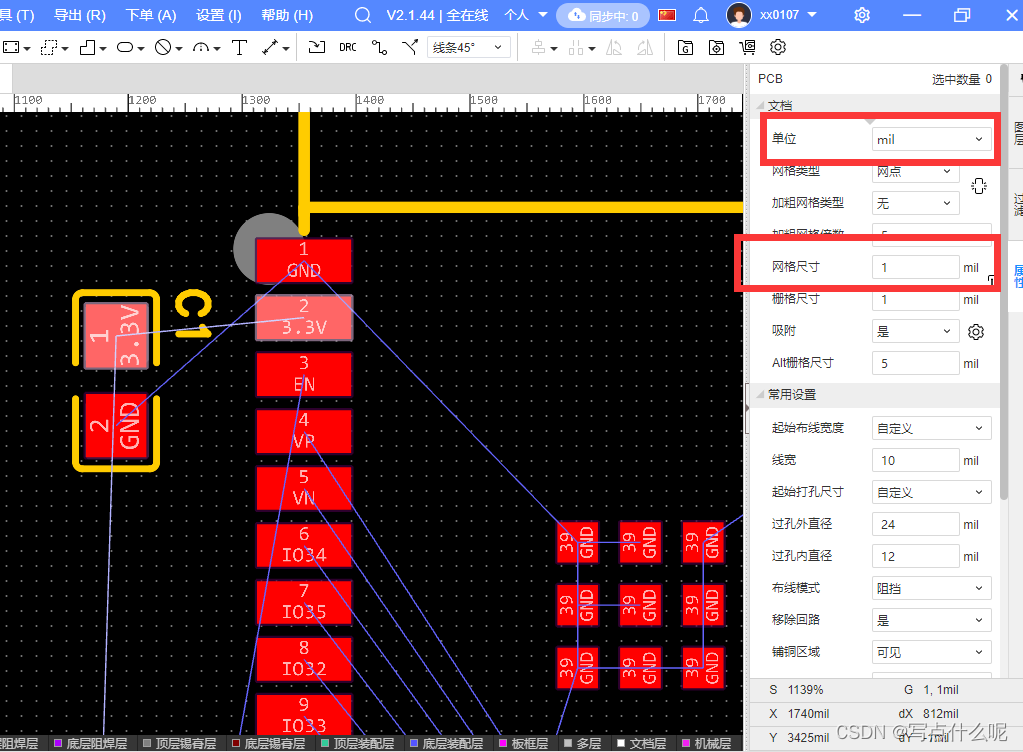

网格尺寸改为1mil，方便进细调

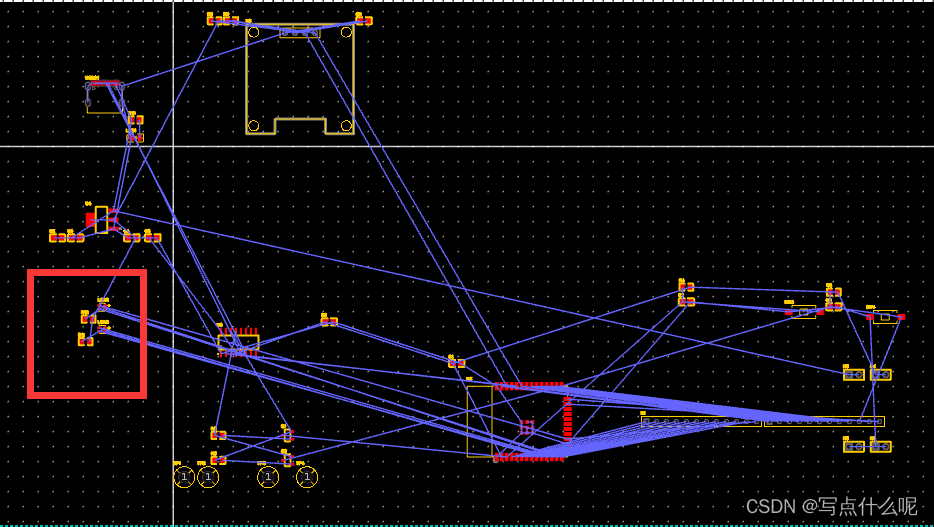

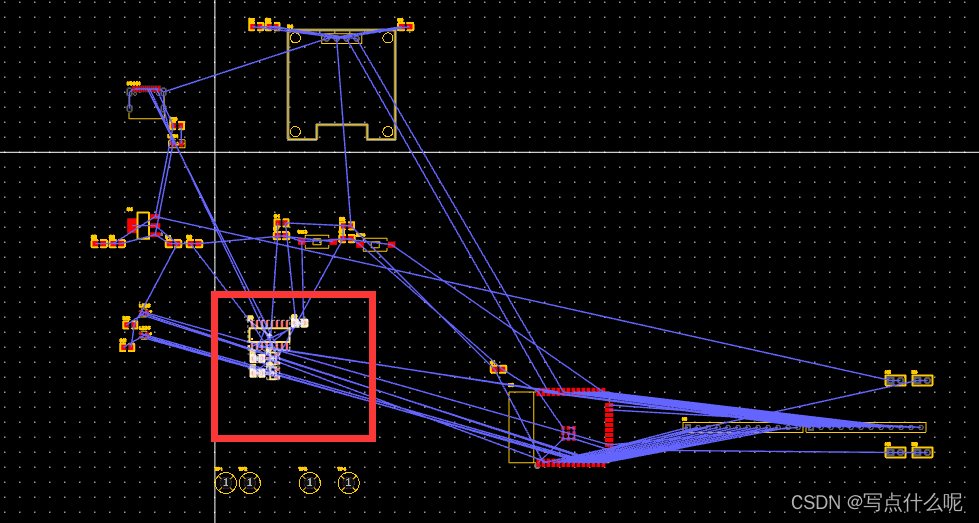

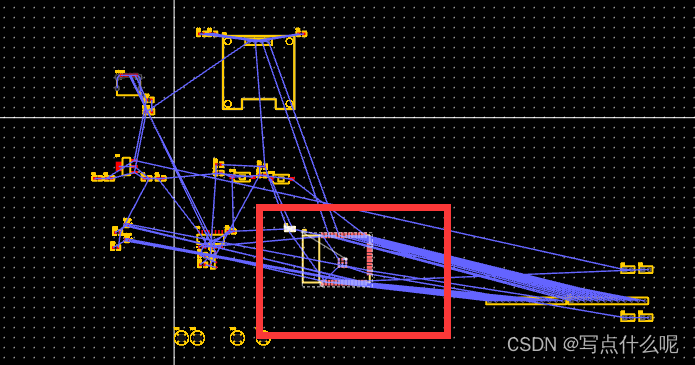

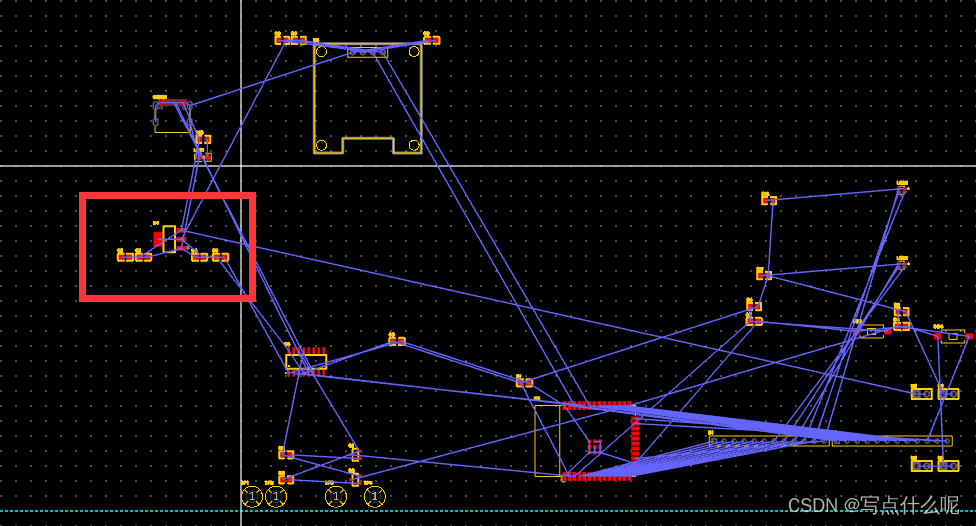

最好确保蓝色指引线是顺畅的，通过空格键旋转进行调整，方便后续走线。

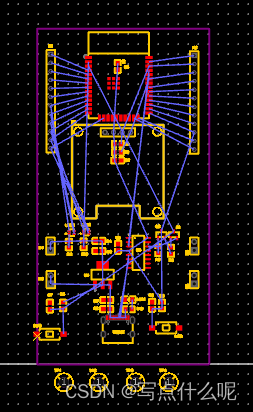

调整后如下

指引线过多可以选择关闭掉一部分，

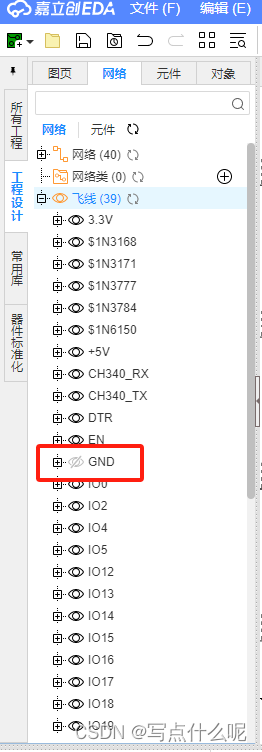

选择想要隐藏的线，此处笔者选择隐藏掉GND的飞线，

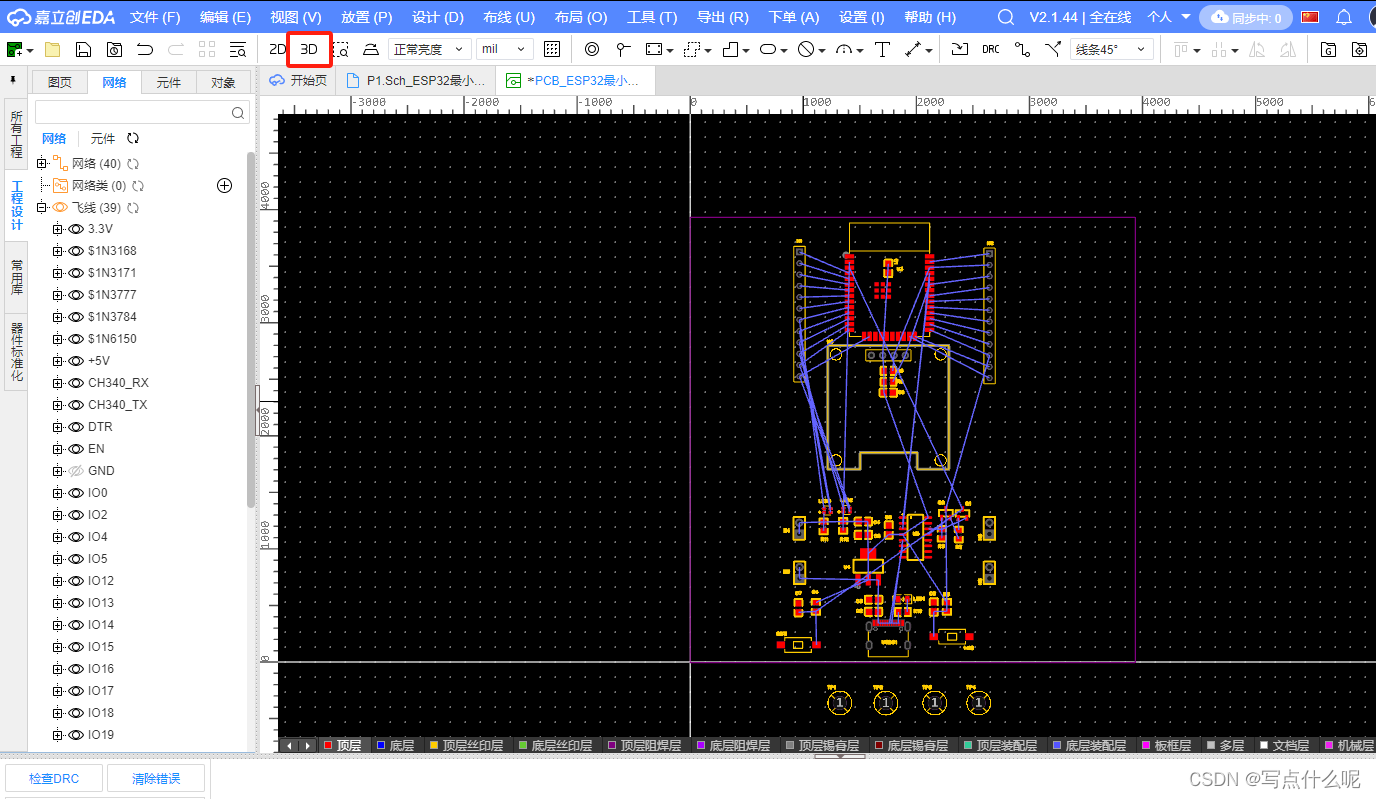

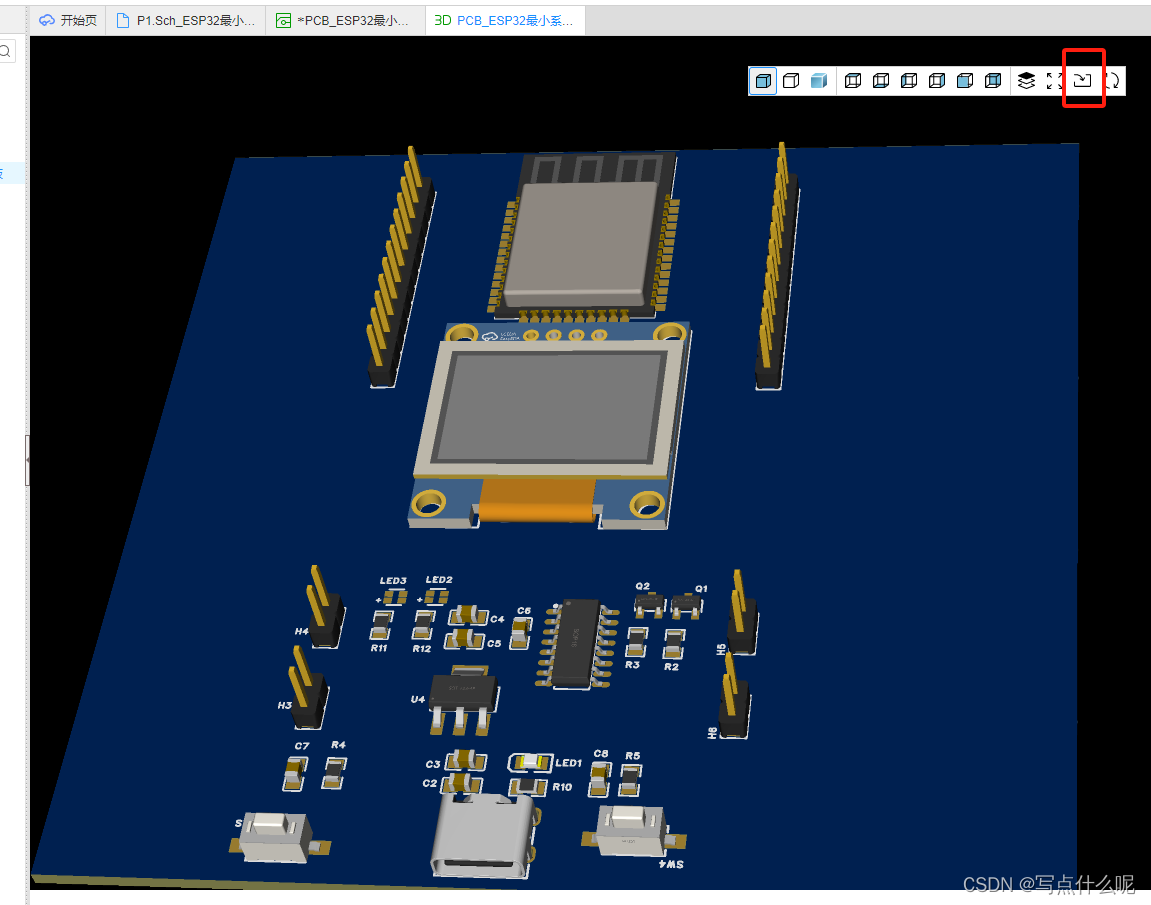

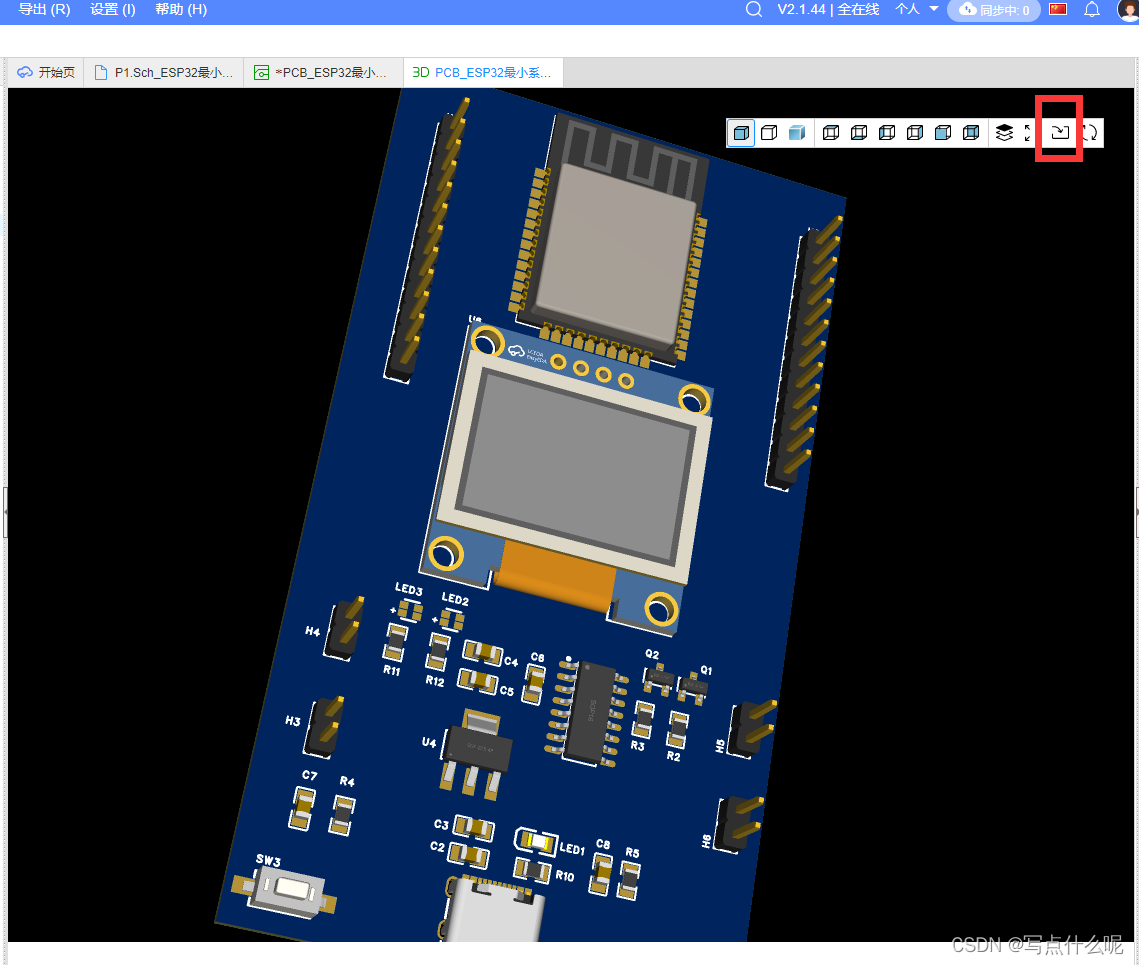

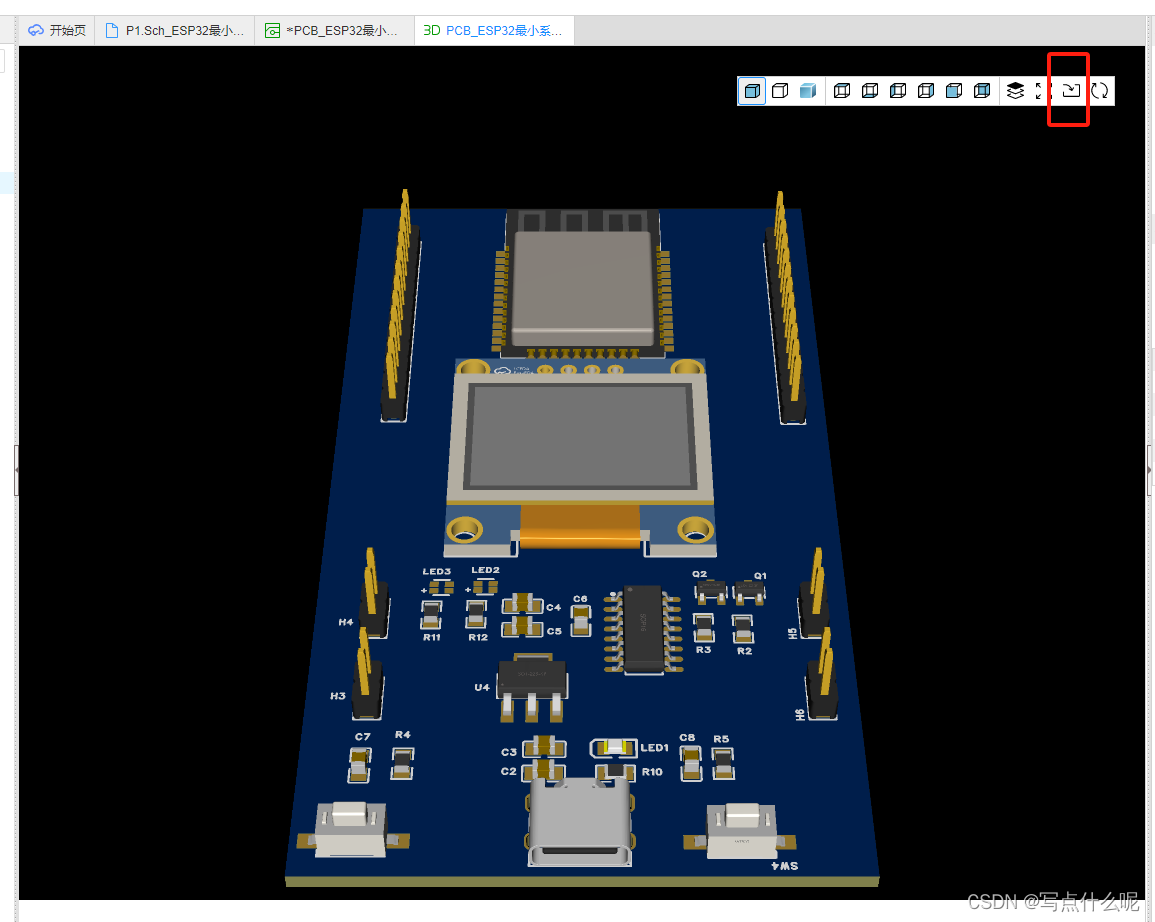

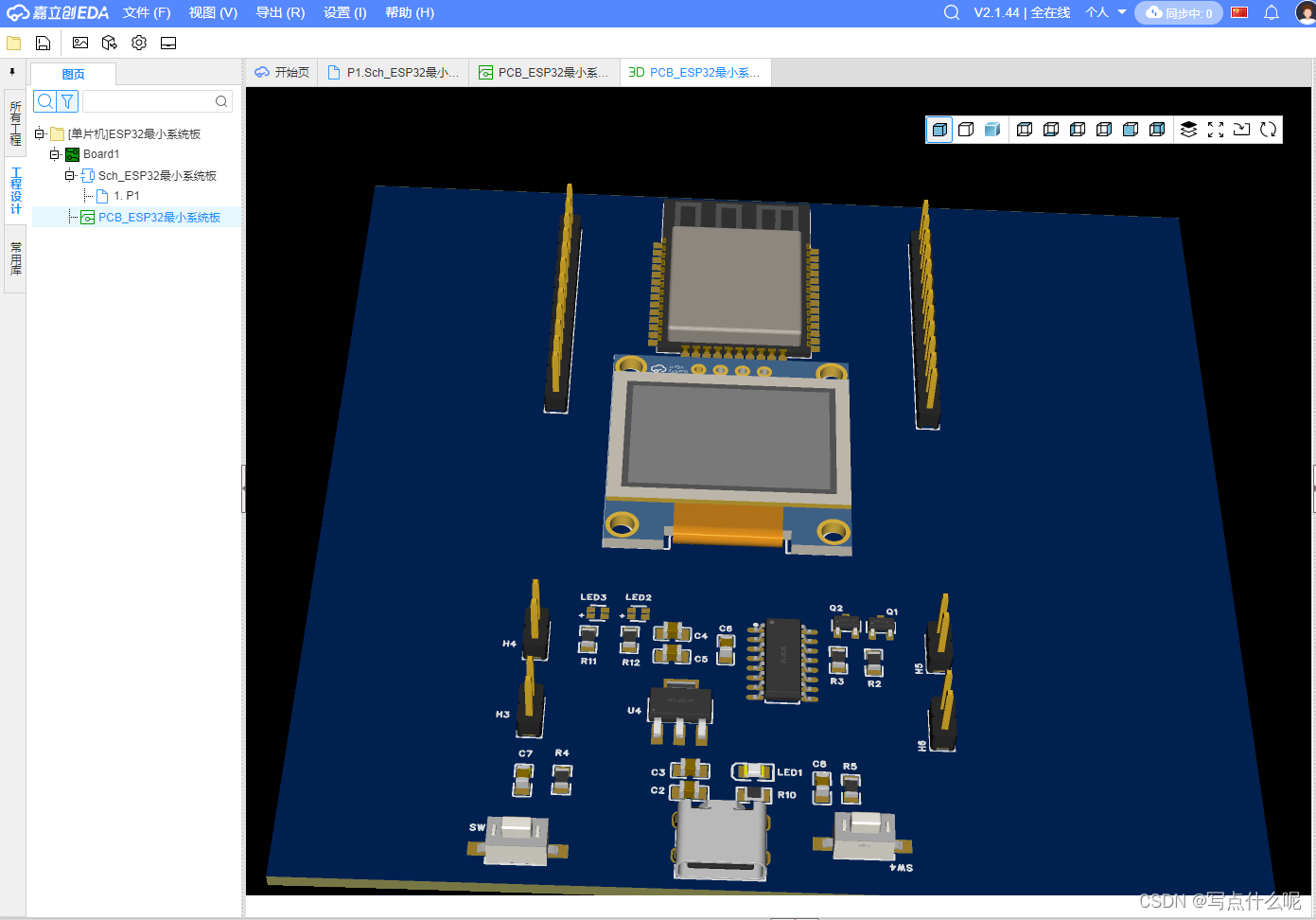

排列后点击工具栏的“3D”进行预览

没有3D模型可以在PCB界面，点击器件，点击右侧“3D模型”进行添加

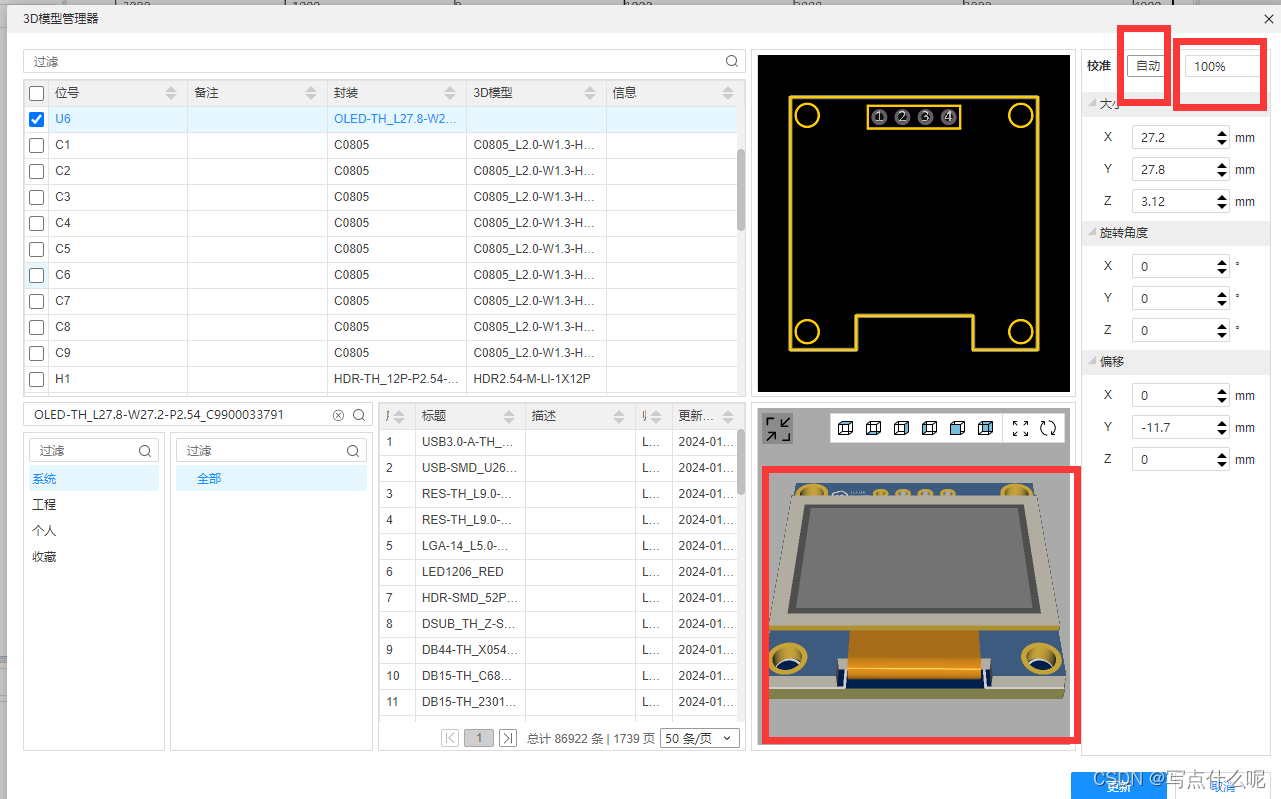

点击“自动”进行校准，并调整尺寸100%，点击“更新”进行绑定

回到“3D”界面，点击导入变更

调整板框

小知识点

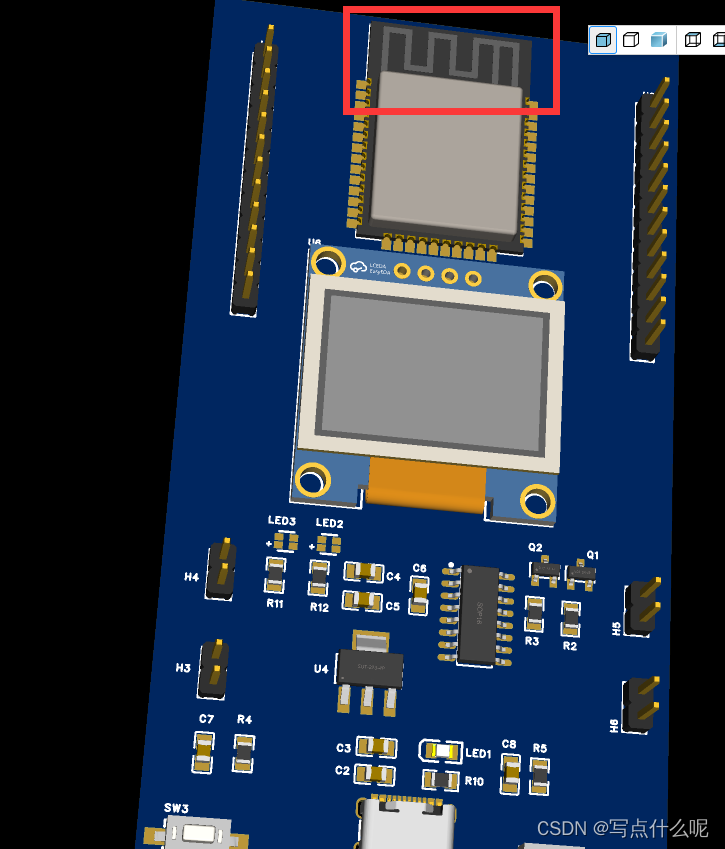

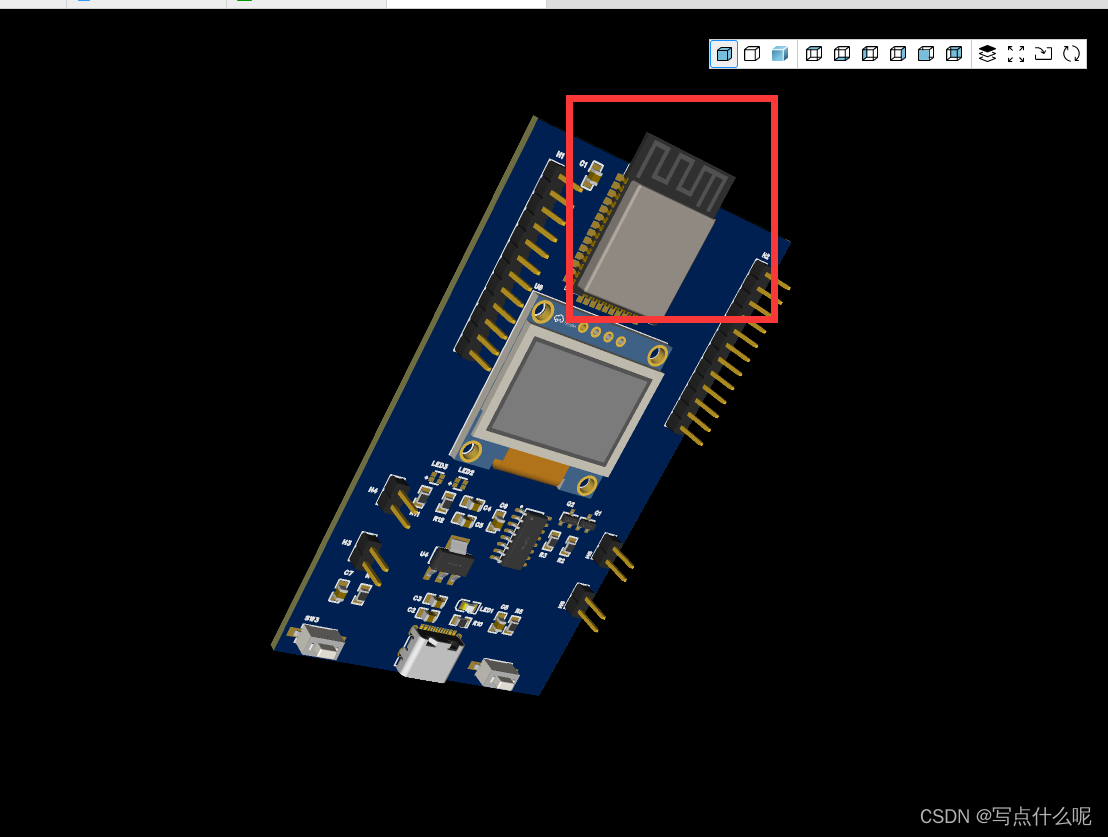

通过3D视图，在主控模组上方是一个板载天线，一般进行镂空处理

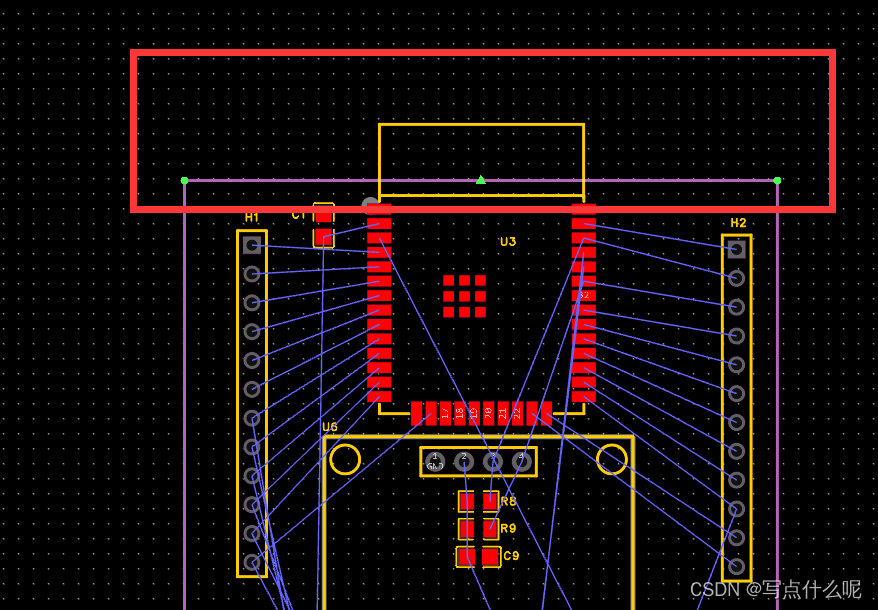

方法一 挖槽处理

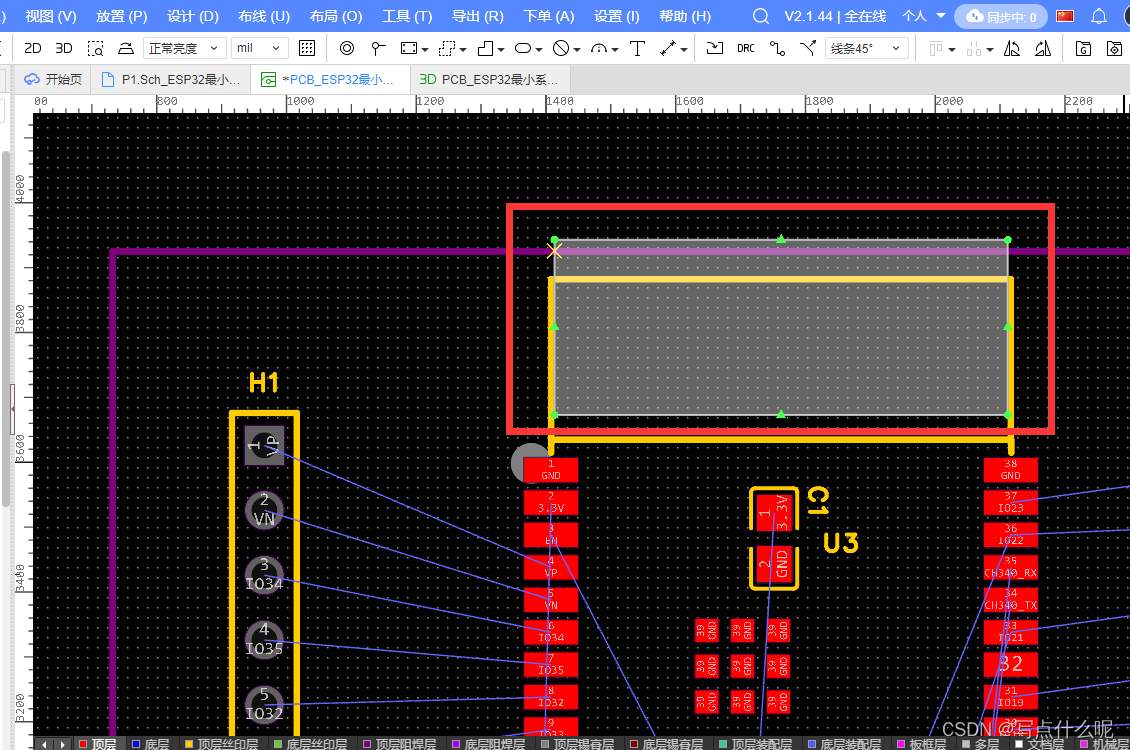

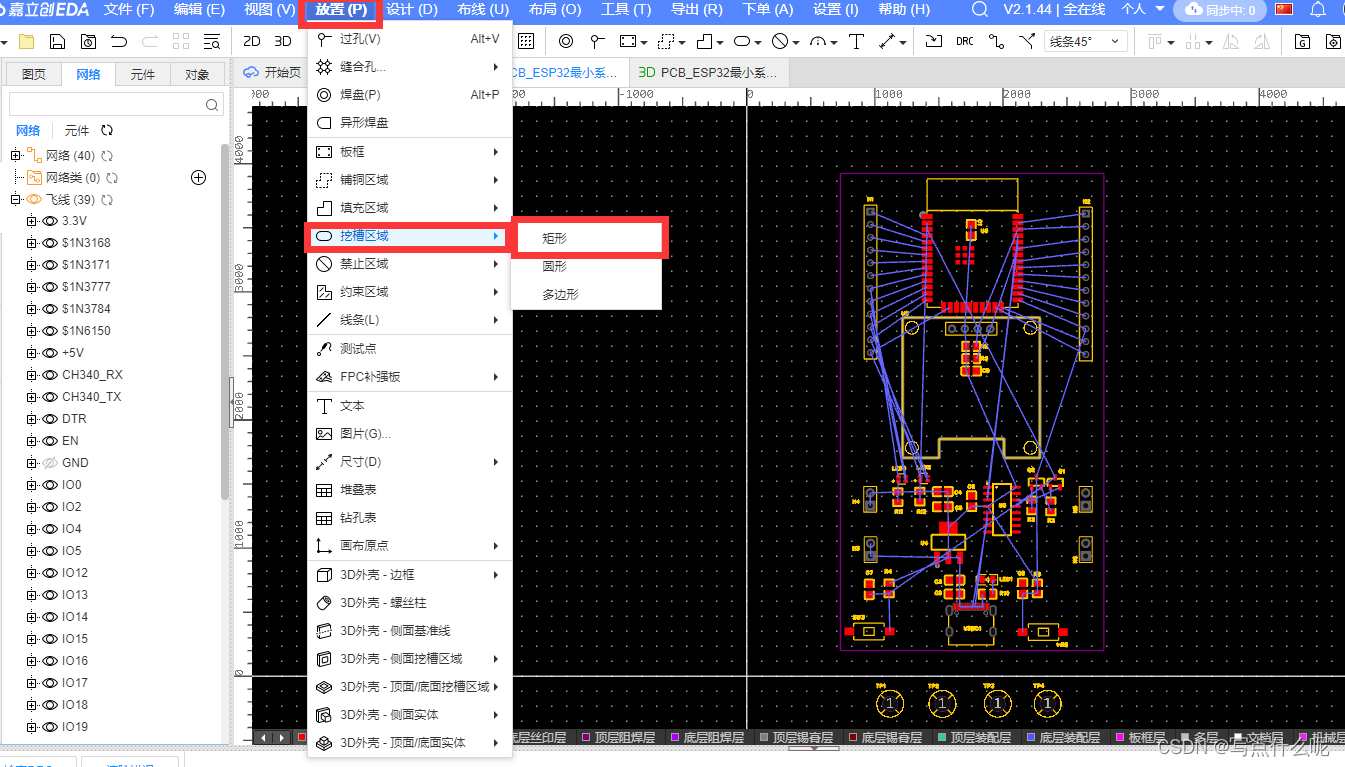

“放置-挖槽区域-矩形”

选择区域如图

来到3D视图，点击”导入变更“

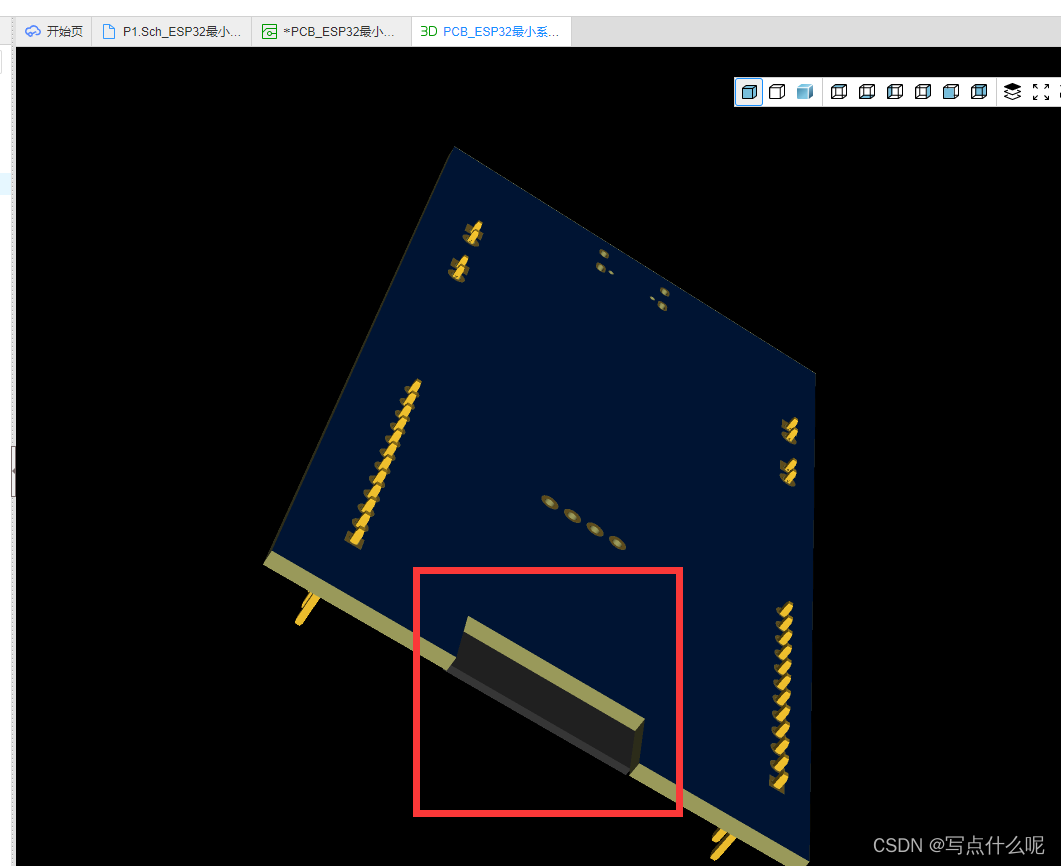

翻转到背面

方法二 直接将天线放置在板块外面

如图

再来到3D视图下，点击"导入变更"

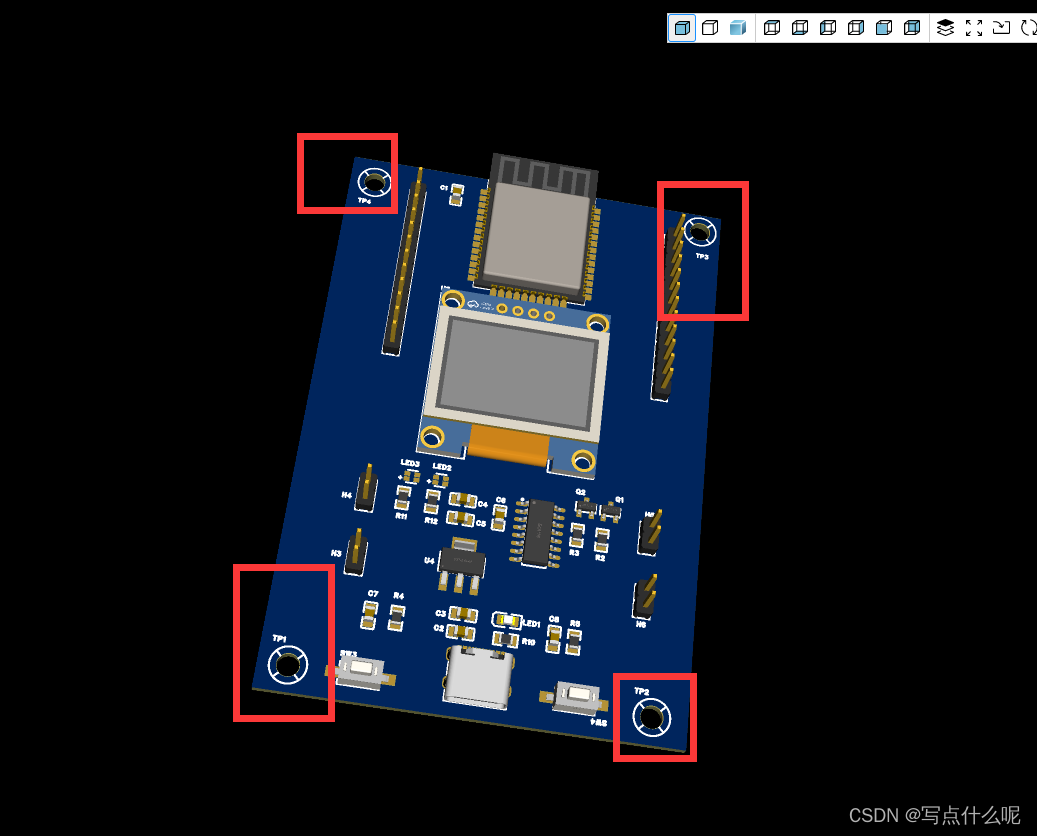

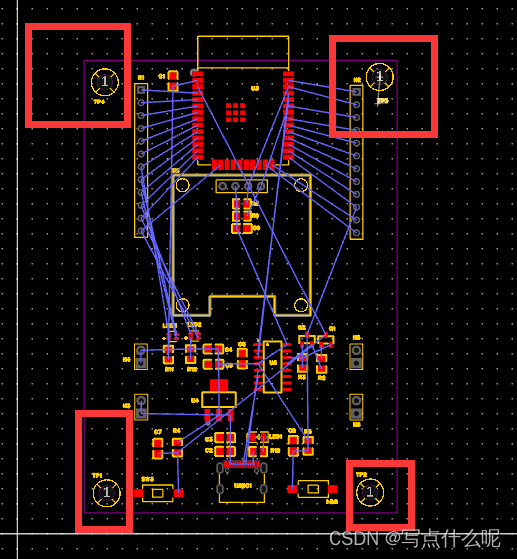

将四枚螺丝钉移到四个角落

这节就到这里>_<
