问题描述
多车场带货物权重车辆路径问题可描述为：多个车场、每个中心有若干车辆、存在若干需求点、车辆从车场往返服务需求点。其中：车辆存在载重约束，数量约束。本文假设：
-
（1）需求点需求量已知，多个车场的车辆能满足服务要求;
-
（2）需求点位置已知，不考虑在需求点的服务时间;
-
（3）所有车辆型号和载重相同;
-
（4）配送车辆从车场出发，最终返回车场。一个需求点只能被访问 一次。
详细描述见参考文献

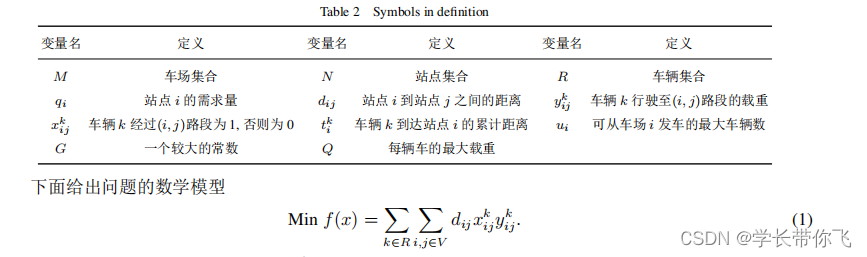

数学模型
模型
具体模型见参考文献，目标函数是车辆运行距离和载重的乘积。
数据

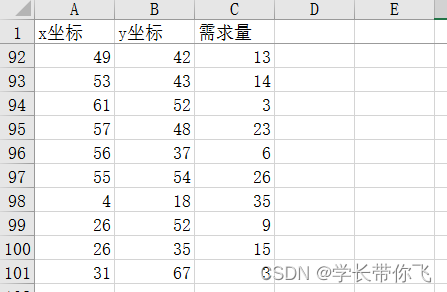

数据是RC101，100个需求点，拆分后留下坐标和需求量：
设计为3车场：
数据见网站：http://web.cba.neu.edu/~msolomon/rc101.htm
数据处理
pandas 读取对应列就行，比较简单。
def read():
path = './data.xlsx'
df = pd.read_excel(path, sheet_name = '需求点坐标')
df1 = pd.read_excel(path, sheet_name = '车场')
customer_x = df.iloc[:, 0].tolist()
customer_y = df.iloc[:, 1].tolist()
customer_demand = df.iloc[:, 2].tolist()
center_x = df1.iloc[:, 0].tolist()
center_y = df1.iloc[:, 1].tolist()
return customer_x, customer_y, customer_demand, center_x, center_y
算法设计–编码解码
编码

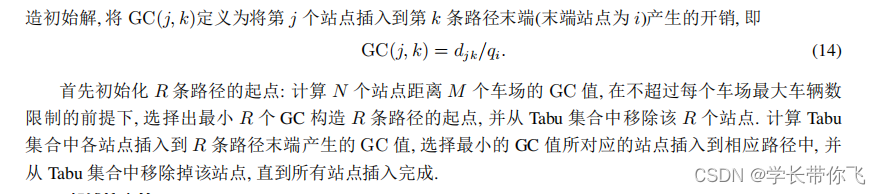

论文的编码是用0到99的数表示100个点的位置，按照论文的编码生成方法：
计算各个车场到需求点的距离与需求点的比值，排序后依次挑选作为R条路径的起点，推文的车辆是15，R设为15，车辆0-5,5-10,10-15分别对应车场1,2,3 ，依次挑选各车场个车辆的初始点。
挑选完初始点后，再次计算gc值，挑选各车辆的剩余需求点，起点是对应车辆上一次访问的点，还需考虑载重约束：
def creat_init(self):
cust_point = [i for i in range(len(self.x))]
road_car = [[] for i in range(self.car_num)]
idx1 = 0
center_idx = 0
abdan_id = []
while cust_point: # 如果需求点Tabu集合非空
if road_car[idx1] == []: # 如果某路径是空，起点是对应车场，文章车辆0-5,5-10,10-15分别对应车场1,2,3
begin_x1, begin_y1 = self.x1[center_idx], self.y1[center_idx]
else: # 如何路径非空，起点是路径最后一个点，即上次访问的点
begin_x1, begin_y1 = self.x[road_car[idx1][-1]], self.y[road_car[idx1][-1]]
dist = [np.sqrt((self.x[k] - begin_x1)**2 + (self.y[k] - begin_y1)**2) for k in cust_point]
gc = np.array(dist)/np.array(self.demand)[cust_point]
# 距离及gc值计算
id_all = np.array(cust_point)[gc.argsort()] # gc排序，得到对应从小到大的点
idx3 = 0
while sum(np.array(self.demand)[road_car[idx1] + [id_all[idx3]]]) > self.load:
# 挑选的点必须满足载重约束，否则继续挑
idx3 += 1
if idx3 == len(id_all): # 如果所有剩余点都挑选完成，还不满足载重约束，认为该车辆的路径已经完成
abdan_id.append(idx1) # 记录该路径的索引，下次不用考虑
break
if idx1 not in abdan_id: # 如果路径不是完成的路径，说明上面的while有结果
idx2 = idx3
road_car[idx1].append(id_all[idx2]) # 记录结果（挑选到的点）
cust_point.remove(id_all[idx2]) # 移除Tabu集合对应点
idx1 += 1
if idx1 == self.every_num: # 如果车辆数达到5辆（每个车场5辆），车场更新
center_idx += 1
if idx1 == self.car_num: # 车辆计数归0
idx1 = 0
return road_car
解码
上述方法生成的初始解：
[[68, 87, 54, 1, 5, 7, 71], [67, 69, 3, 45, 4, 2, 99], [79, 65, 85, 73, 74, 59, 60], [95, 53, 80, 37, 39, 38, 89], [64, 82, 98, 8, 14, 46, 41], [93, 70, 35, 34, 36, 40, 92], [49, 25, 26, 27, 31, 42, 43], [66, 18, 48, 24, 76, 6, 51], [91, 63, 22, 20, 77, 72, 61], [55, 75, 88, 47, 78, 44, 84], [83, 50, 17, 57, 15, 0], [21, 23, 19, 58, 16, 97], [94, 10, 9, 11, 13, 81], [33, 30, 28, 29, 32, 62], [90, 56, 96, 86, 12, 52]]
一个车辆的解码如下：
1、 根据路径索引读出各点的坐标和需求；
2、 计算第一个点到第二个点的距离（车场到第一个点的载重0，开销为0不考虑），载重取第一个点的载重（后面的载重依次累加），更新开销；
3、每辆车遍历到最后一个点时，计算点到车场的距离，载重取累积到最后一个点的载重，开销更新，解码结束：
代码如下：
def f_caculate(self, road_car):
f_all = [0 for i in range(self.car_num)]
for k in range(len(road_car)):
road = road_car[k] # 每一辆车的路径
load = 0
center_idx = k//self.every_num # 车场
for j in range(1, len(road)):
start, end = road[j - 1], road[j] # 从第一个点开始，车场到第一个点载重是0，开销不考虑
load += self.demand[start]
begin_x, begin_y = self.x[start], self.y[start]
end_x, end_y = self.x[end], self.y[end]
f = np.sqrt((end_x - begin_x)**2 + (end_y - begin_y)**2)*load # 开销
f_all[k] += f
start = road[-1] # 最后一个点回到车场的开销
begin_x, begin_y = self.x[start], self.y[start]
end_x, end_y = self.x1[center_idx], self.y1[center_idx]
load += self.demand[start]
f = np.sqrt((end_x - begin_x)**2 + (end_y - begin_y)**2)*load
f_all[k] += f
return f_all
邻域搜索算子设计

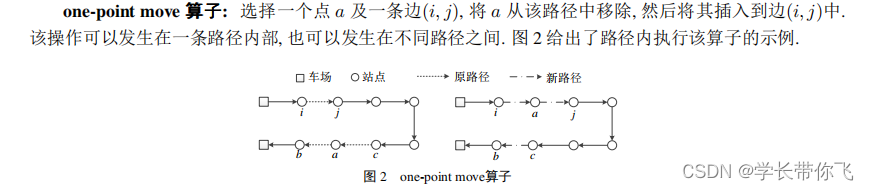

一、one-point move算子
同路径：选择一个点随机插入该路径的任意位置
不同路径：选择一个点随机插入不同路径的任意位置
需注意的是：同路径不用考虑载重约束，不同路径需考虑载重约束，每个算子有while,为避免陷入死循环，设置10次没有新解生成就返回原解。所有算子不同路径考虑载重，最多10次迭代。
代码：
def one_point_move(self, road_car):
count = 0
while True:
idx1 = random.randint(0, self.car_num-1) # 选择一个路径
if road_car[idx1]:
a = random.choice(road_car[idx1]) # 对应路径的一个需求点
break
if count == 10:
break
count += 1
road_car[idx1].remove(a) # 移除对应需求点
demand_all = [sum(np.array(self.demand)[de]) for de in road_car] # 各条路径的载重计算
location = [i for i in range(self.car_num) if demand_all[i] + self.demand[a] <= self.load]
count = 0 # 提取可加入改点的所有路径（载重可接受）
while True and location:
idx2 = random.choice(location) # 选择一个可接受路径
if len(road_car[idx2])>0:
insert_id = random.randint(0, len(road_car[idx2]) - 1) # 随机选择一个插入位置
road_car[idx2].insert(insert_id, a) # 需求点插入
break
if count == 10:
break
count += 1
return road_car
二、2-exchange算子
随机选择两条不同路径的两个点进行交换，不同路径考虑载重约束。
代码：
def exchange_2(self, road_car):
signal = 1
count = 0
while signal:
loc = random.sample(range(self.car_num),2) # 不同的2条路径
if len(road_car[loc[0]])>0 and len(road_car[loc[1]])>0:
id1 = random.randint(0, len(road_car[loc[0]]) - 1) # 第一条路径选择一个点
id2 = random.randint(0, len(road_car[loc[1]]) - 1) # 第二条路径选择一个点
de1 = np.array(self.demand)[road_car[loc[0]]] # 对应路径的载重（路径所有点）
de2 = np.array(self.demand)[road_car[loc[1]]]
d1 = self.demand[id1] # 第一个点的需求量
d2 = self.demand[id2] # 第二个点的需求量
if sum(de1)-d1 + d2 <= self.load and sum(de2)-d2 + d1 <= self.load: # 如果2条路径交换后载重满足
road_car[loc[0]][id1], road_car[loc[1]][id2] = road_car[loc[1]][id2], road_car[loc[0]][id1]
signal = 0 # 更新并跳出循环
if count == 10:
break
count += 1
return road_car
三、2-opt算子
为了简化，把a,b,c,d看做位置索引，那么b = a+1，d = c+1
不同路径：路径一a前面的与d后面的合并成新路径，路径二c前面的与b后面的合并成新路径
同一路径：路径a前面与逆序bc路径相连，再与d后面路径相连。
同一路径不考虑载重约束，不同路径要考虑
代码：
def opt_2(self, road_car):
signal = 1
count = 0
while signal:
idx1 = random.randint(0, self.car_num - 1) # 随机选择路径索引1
idx2 = random.randint(0, self.car_num - 1) # 随机选择路径索引1
if len(road_car[idx1]) > 1 and len(road_car[idx2]) >1:
a = random.randint(0, len(road_car[idx1]) - 2) # 路径1生成索引a，-2是保证b存在
b = a + 1 # b是a+1
c = random.randint(0, len(road_car[idx2]) - 2) # 生成索引b，-2是保证d存在
d = c + 1 # d 是b+1
if idx1 == idx2: # 如果同一路径
if a > c: # 如果a 索引大于c
a, b, c, d = c, d, a, b # 交换a,b 和 c,d
ro = road_car[idx1]
r = ro[b:c+1] # b到c的路径
if r: # 如果存在，逆序
r.reverse()
road = ro[:a+1] + r + ro[d:] # 重新连接得到新路径
road_car[idx1] = road # 更新路径
signal = 0
else: # 如果是不同路径
ro1, ro2 = road_car[idx1], road_car[idx2]
road1 = ro1[:a+1] + ro2[d:] # 对应路径截取相连
road2 = ro2[:c+1] + ro1[b:]
if sum(np.array(self.demand)[road1]) <= self.load and sum(np.array(self.demand)[road2]) <= self.load:
road_car[idx1] = road1 # 如果满足载重，更新2条路径
road_car[idx2] = road2
signal = 0
if count == 10:
break
count += 1
return road_car

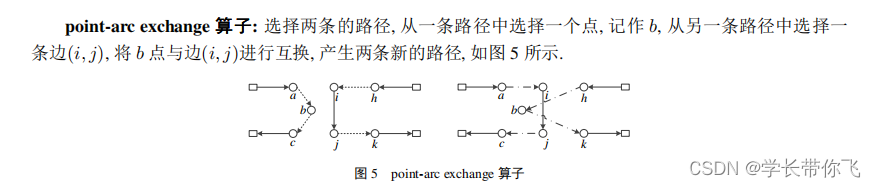

四、point-arc exchange算子
生成不同的路径，分别挑选点b 和点i,j，考虑载重约束同时进行交换
代码：
def point_arc_exchange(self, road_car):
signal = 1
count = 0
while signal:
loc = random.sample(range(self.car_num), 2) # 生成不相同的2条路径索引
id1, id2 = loc[0], loc[1]
road1, road2 = road_car[id1], road_car[id2]
if len(road1)>0 and len(road2)>1:
idx1 = random.randint(0, len(road1) - 1) # 第一条路径随机生成位置
b = road1[idx1] # 取对应位置的点
idx2 = random.randint(0, len(road2) - 2) # 第而条路径随机生成位置，-2是为了idx2 + 1可行
i, j = road2[idx2], road2[idx2 + 1] # 取2个点i,j
road1.insert(idx1, i) # 插入点i
road1.insert(idx1 + 1, j) # 插入点j
road1.remove(b) # 路径1移除b
road2.insert(idx2, b) # 路径2插入b
road2.remove(i) # 移除i
road2.remove(j) # 移除j
if sum(np.array(self.demand)[road1]) <= self.load and sum(np.array(self.demand)[road2]) <= self.load:
road_car[id1] = road1 # 如果2条路径都满足载重约束，更新，跳出循环
road_car[id2] = road2
signal = 0
if count == 10:
break
count += 1
return road_car
五、or-opt算子
选择不同路径，在载重约束下把一条路径的一段路线插入另一段。
def or_opt(self, road_car):
count = 0
while 1:
idx1 = random.randint(0, self.car_num-1) # 选择一条路径索引
road1 = road_car[idx1]
if len(road1) <= 2:
break
loc =random.sample(range(len(road1)),2) # 路径生成2个位置
loc.sort() # 升序
uv = road1[loc[0]:loc[1]] # 截取插入的编码
demand_all = [sum(np.array(self.demand)[de]) for de in road_car]
location = [i for i in range(self.car_num) if demand_all[i] + sum(np.array(self.demand)[uv])
<= self.load and i != idx1] # 载重约束生成可插入的车辆路径（不包括上面路径）
if location: # 如果可插入路径非空
idx2 = random.choice(location)
road2 = road_car[idx2]
road1 = road1[:loc[0]] + road1[loc[1]:] # 路径1截取剩下的路线
if len(road2)>0:
id2 = random.randint(0, len(road2) - 1) # 路径2的插入位置
road2 = road2[:id2] + uv + road2[id2:] # 路径2更新
road_car[idx1] = road1
road_car[idx2] = road2
break
if count == 10:
break
count += 1
return road_car

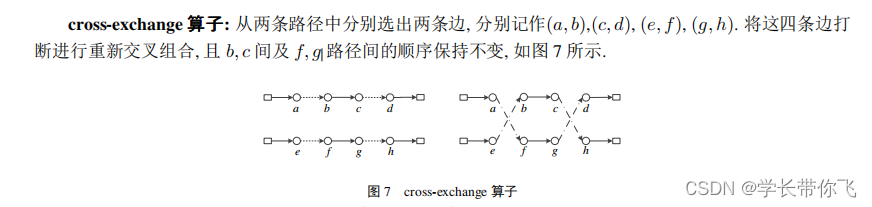

六、cross-exchange算子
不同路径之间，分别生成b,c和f,g，在载重约束下互相交换
代码：
def cross_exchange(self, road_car):
signal = 1
count = 0
while signal:
loc = random.sample(range(self.car_num),2) # 生成不重复的2个路径索引
loc.sort() # 升序
id1, id2 = loc[0], loc[1]
road1, road2 = road_car[id1], road_car[id2]
if len(road1)>1 and len(road2)> 1 : # 保证b,c,f,g都存在
idx1 = random.randint(0, len(road1) - 2) # 第一个路径生成b和c，-2是保证idx1 + 1可行
b = road1[idx1]
c = road1[idx1 + 1]
idx2 = random.randint(0, len(road2) - 2) # 第二个路径生成f和g，-2是保证idx2 + 1可行
f = road2[idx2]
g = road2[idx2 + 1]
road1.insert(idx1, f) # 互相交换
road1.insert(idx1 + 1, g)
road1.remove(b)
road1.remove(c)
road2.insert(idx2, b)
road2.insert(idx2 + 1, c)
road2.remove(f)
road2.remove(g)
if sum(np.array(self.demand)[road1]) <= self.load and sum(np.array(self.demand)[road2]) <= self.load:
road_car[id1] = road1 # 2条路径都满足约束时更新，并跳出循环
road_car[id2] = road2
signal = 0
if count == 10:
break
count += 1
return road_car

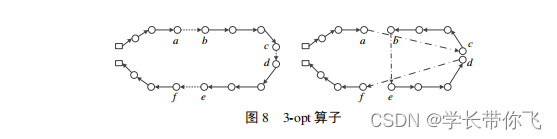

七、3-opt算子
挑选3条边，做2次2-opt操作：
def opt_3(self, road_car):
count = 0
while True:
idx = random.randint(0, self.car_num-1) # 选择一条路径索引
if len(road_car[idx]) >= 4: # 保证a,b,c,d都存在
loc = random.sample(range(len(road_car[idx]) - 1),3) # 生成不重复的3个路径索引
loc.sort() # 升序
road = road_car[idx] # 依次当作a,b,c,d,e,f的位置索引
id_a, id_b = loc[0], loc[0] + 1
id_c, id_d = loc[1], loc[1] + 1
id_e, id_f = loc[2], loc[2] + 1
r1 = road[id_b:id_c + 1] # r1非空时逆序，即id_b不等于id_c
if r1:
r1.reverse()
r2 = road[id_d:id_e + 1] # r2非空时逆序，即id_d不等于id_e
if r2:
r2.reverse()
road = road[:id_a + 1] + r1 + r2 + road[id_f:] # 重构
road_car[idx] = road
break
if count == 10:
break
count += 1
return road_car
邻域搜索算法设计
k次扰动主要是利用邻域搜索算法对初始解进行寻优，接受gbest（1+ range）的解：
ges\image-20240407190756731.png)
def algorithm1(self,road_car, gbest, ran, T_roadcar, answer):
road_car1 = self.mo.one_point_move(road_car) # 第一个算子得到新路径
f = sum(self.cd.f_caculate(road_car1)) # 新路径的开销
if f < gbest*(1 + ran): # 结束解的范围
T_roadcar.append(copy.deepcopy(road_car1)) # 记录解，copy是防止变量的相互引用，引起路径的变化
answer.append(f) # 记录开销，
road_car1 = self.mo.exchange_2(road_car1) # 下面同上
f = sum(self.cd.f_caculate(road_car1))
if f < gbest*(1 + ran):
T_roadcar.append(copy.deepcopy(road_car1))
answer.append(f)
road_car1 = self.mo.opt_2(road_car1)
f = sum(self.cd.f_caculate(road_car1))
if f < gbest*(1 + ran):
T_roadcar.append(copy.deepcopy(road_car1))
answer.append(f)
road_car1 = self.mo.point_arc_exchange(road_car1)
f = sum(self.cd.f_caculate(road_car1))
if f < gbest*(1 + ran):
T_roadcar.append(copy.deepcopy(road_car1))
answer.append(f)
road_car1 = self.mo.or_opt(road_car1)
f = sum(self.cd.f_caculate(road_car1))
if f < gbest*(1 + ran):
T_roadcar.append(copy.deepcopy(road_car1))
answer.append(f)
road_car1 = self.mo.cross_exchange(road_car1)
f = sum(self.cd.f_caculate(road_car1))
if f < gbest*(1 + ran):
T_roadcar.append(copy.deepcopy(road_car1))
answer.append(f)
road_car1 = self.mo.opt_3(road_car1)
f = sum(self.cd.f_caculate(road_car1))
if f < gbest*(1 + ran):
T_roadcar.append(copy.deepcopy(road_car1))
answer.append(f)
return T_roadcar, answer
步骤3的邻域搜索：接受更好的解
步骤2得到一组解时，步骤3分别寻优，寻优时把algorithm1(self,road_car, gbest, ran, T_roadcar, answer)的
road_car设置为各个解的路径，gbest设置为各个解的开销，ran设置为0
其余步骤同上面算法步骤相同。代码太冗杂，运行速度慢，没再考虑perturb2 。
def msil(self):
f = self.cd.f_caculate(self.road_car_init)
gbest = sum(f)
result = [[], []]
for I in range(self.Max_I): # 算法步骤6
if I == 0:
road_car = copy.deepcopy(self.road_car_init)
print(f'第{I}次迭代的最小开销是：{gbest}')
result[0].append(I)
result[1].append(gbest)
H = 0
T_roadcar, answer = [], []
while H < self.Max_H:
road_car2 = copy.deepcopy(road_car) # 备份road_car，否则下面算子操作会引起road_car变化
k = random.randint(self.car_num, self.car_num*2)
for kk in range(k): # k次扰动，对应算法步骤2
T_roadcar,answer = self.algorithm1(road_car,gbest,self.ran,T_roadcar,answer)
T_roadcarx = copy.deepcopy(T_roadcar)
road_car = road_car2 # road_car再赋值
signal = 0
if answer: # 如果扰动得到一组新解
count = 0
for car_ro in T_roadcarx: # 每个新解寻优
fx = answer[count]
T_roadcar1, answer1 = [], []
T_roadcar1, answer1 = self.algorithm1(car_ro,fx,0,T_roadcar1,answer1)
if T_roadcar1: # 如果新解得到改进，一个解的算法步骤3结束
if min(answer1) < gbest: # 比较改进的解和gbest
gbest = min(answer1)
idx = answer1.index(min(answer1))
road_car = T_roadcar1[idx]
signal = 1 # 如果比gbest还优秀，更新gbest并赋值signal为1
count += 1
if signal == 1: # gbest更新时H赋值1否则H++,对应算法步骤5
H = 1
else:
H += 1
print(f'第{I+1}次迭代的最小开销是：{gbest}')
result[0].append(I)
result[1].append(gbest)
return road_car, result
结果
代码运行环境
windows系统，python3.6.0,第三方库及版本号如下：
numpy==1.18.5
matplotlib==3.2.1
第三方库需要在安装完python之后，额外安装，以前文章有讲述过安装第三方库的解决办法。
主函数
设计主函数如下：
import data
import numpy as np
from MSILS_OPER import msils_O
from code_decode import co_de
from MSILS import msilis
import paint

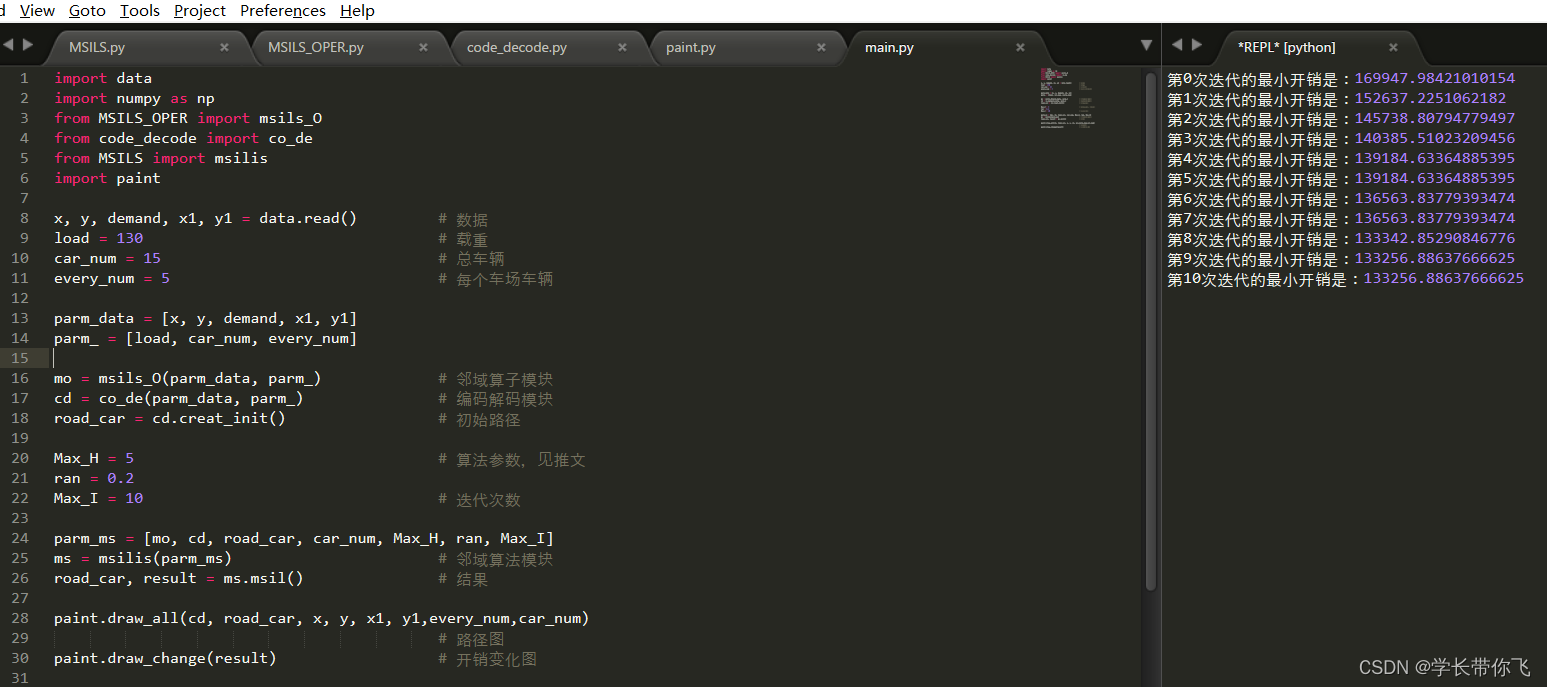

x, y, demand, x1, y1 = data.read() # 数据
load = 130 # 载重
car_num = 15 # 总车辆
every_num = 5 # 每个车场车辆
parm_data = [x, y, demand, x1, y1]
parm_ = [load, car_num, every_num]
mo = msils_O(parm_data, parm_) # 邻域算子模块
cd = co_de(parm_data, parm_) # 编码解码模块
road_car = cd.creat_init() # 初始路径
Max_H = 5 # 算法参数，见推文
ran = 0.2
Max_I = 10 # 迭代次数
parm_ms = [mo, cd, road_car, car_num, Max_H, ran, Max_I]
ms = msilis(parm_ms) # 邻域算法模块
road_car, result = ms.msil() # 结果
paint.draw_all(cd, road_car, x, y, x1, y1,every_num,car_num)
# 路径图
paint.draw_change(result) # 开销变化图
运行结果
结果如下：

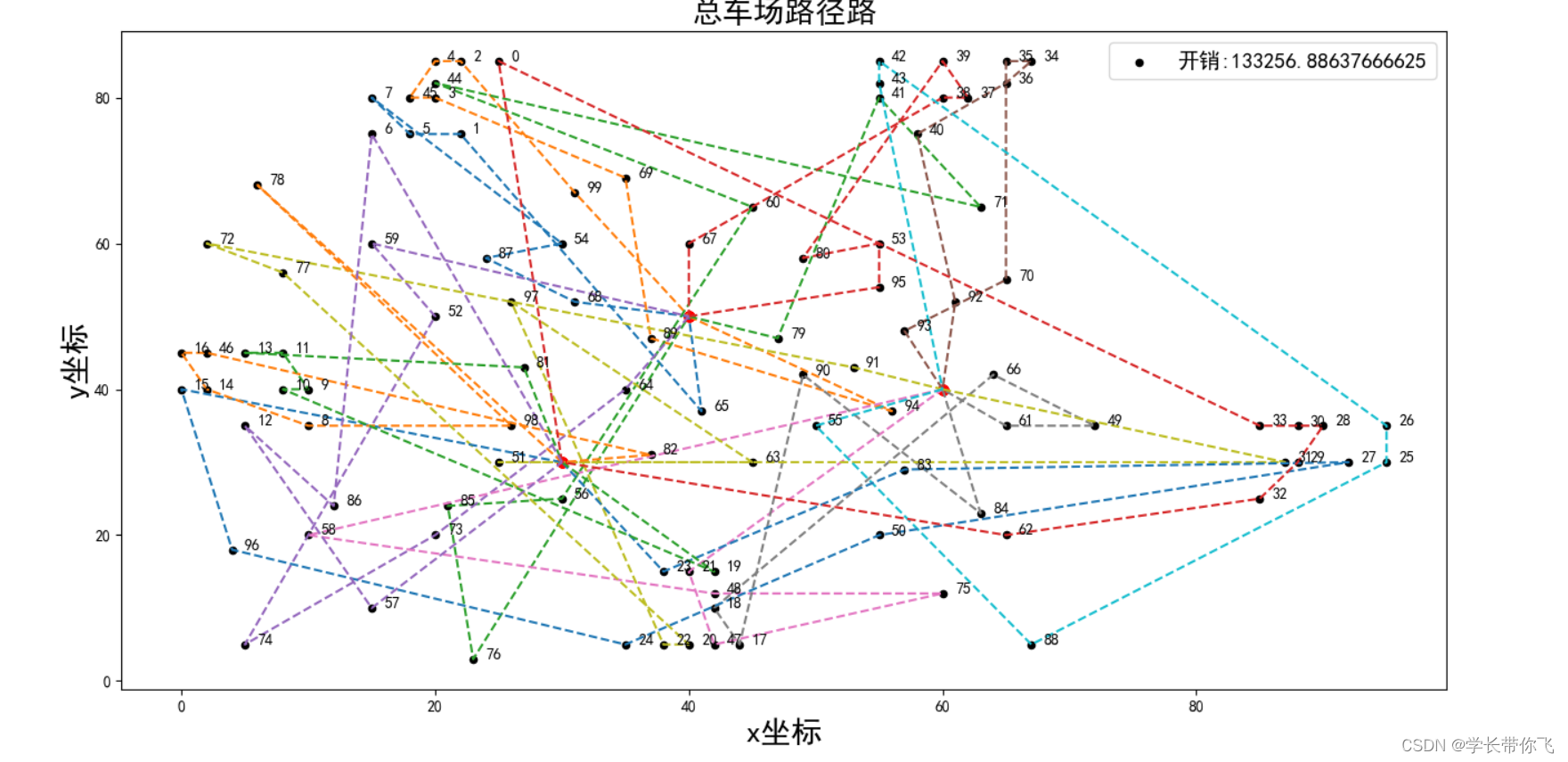

总路径图：

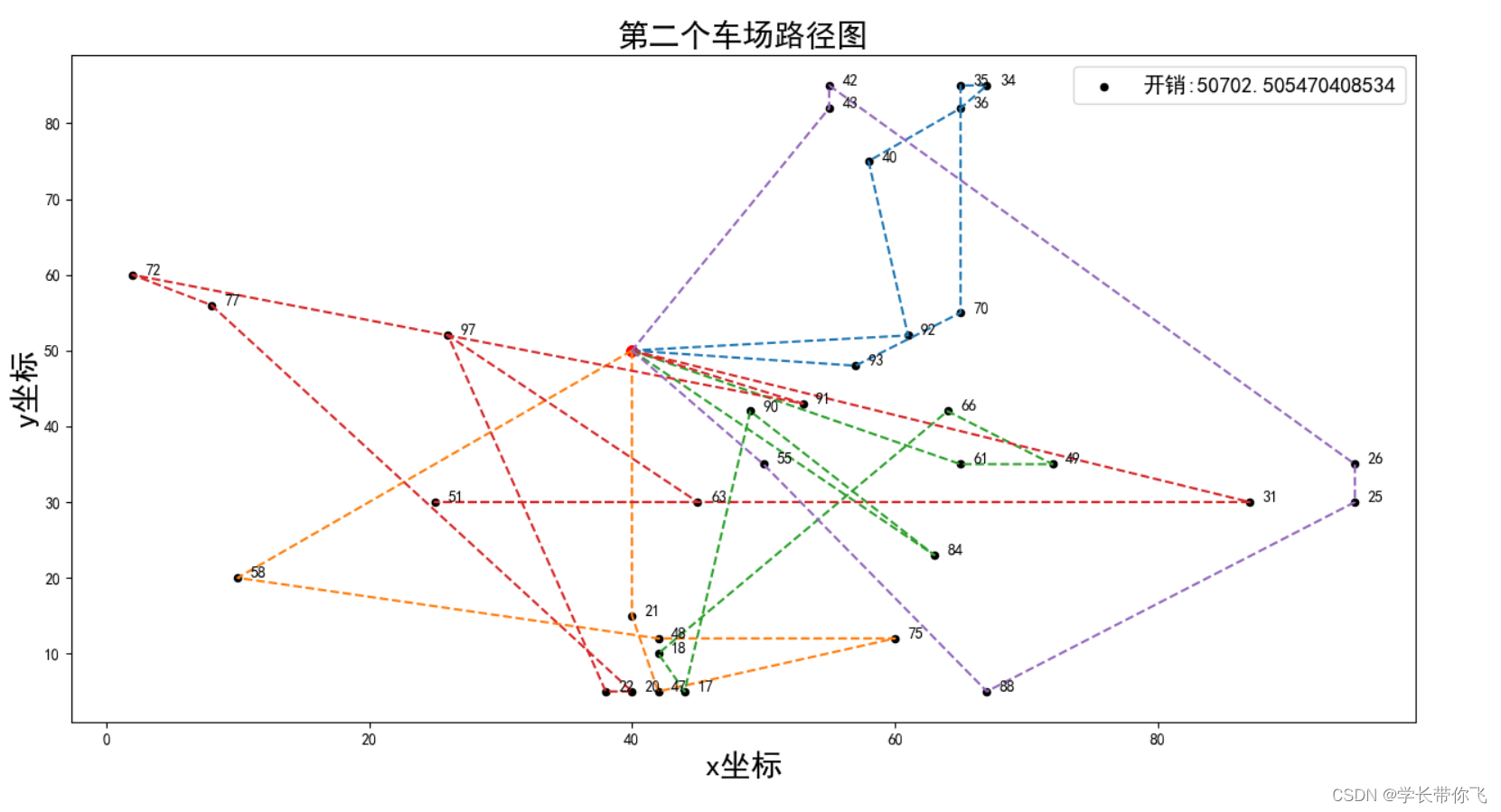

车场1
车场2
车场3

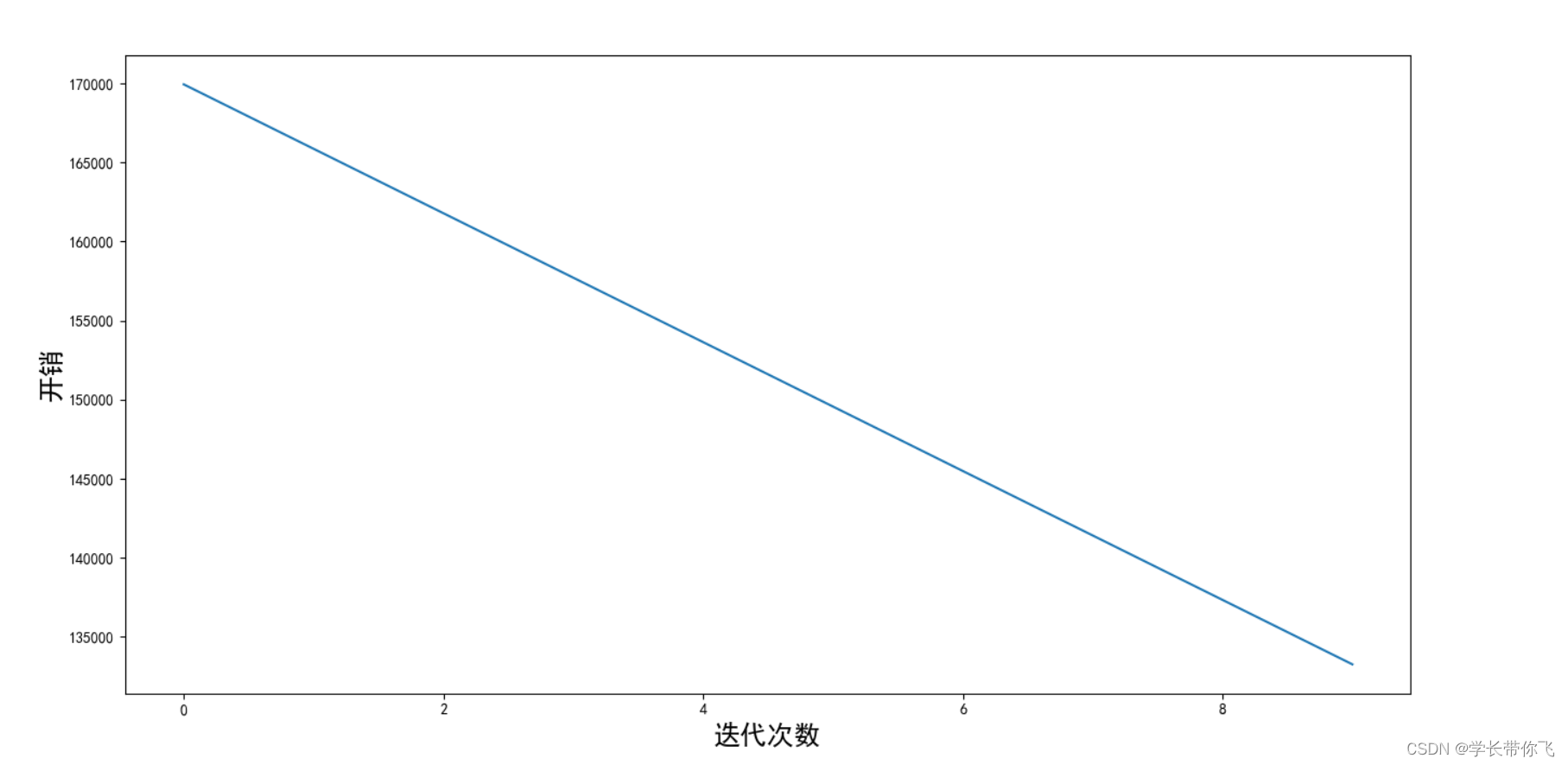

成本随迭代次数的变化图如下：
还有优化空间，增大迭代次数试试。
结论
本推文主要是对参考论文进行复现，也有自己的小设计，但基本是复现原文，具体算法步骤见文献，不做过多介绍。
数据采用rc101，可修改数据
参考文献：
[1]王新玉,唐加福,邵帅.多车场带货物权重车辆路径问题邻域搜索算法[J].系统工程学报,2020,35(06):806-815.DOI:10.13383/j.cnki.jse.2020.06.008.
代码
为了方便，把代码浓缩在3个代码里，excel数据生成后每次运行main.py无需再运行data_collect().txt_to_xlsx() 。
演示视频：
论文复现丨多车场带货物权重车辆路径问题：改进邻域搜索算法
文末
完整算法+数据：
完整算法源码+数据：见下方微信公众号：关注后回复：调度
# 微信公众号：学长带你飞
# 主要更新方向：1、柔性车间调度问题求解算法
# 2、学术写作技巧
# 3、读书感悟
# @Author : Jack Hao
645
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
