Allegro基本规则设置指导书之Spacing规则设置

下面介绍基本规则设置指导书之Spacing规则设置

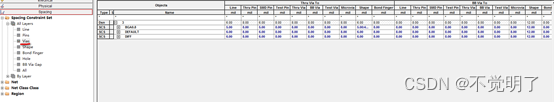

在这里插入图片描述

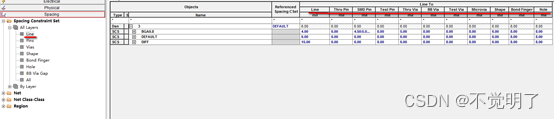

  1. 设置Line到其它的间距规则
    从左往右
    线到线，通孔pin，表贴pin，测试pin，通孔Via，盲埋孔，测试孔，微孔，铜皮，Bond finger，hole之间的间距
    在这里插入图片描述

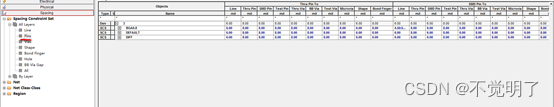

  2. 设置pin到其它的间距，通孔pin和表贴pin
    在这里插入图片描述

  3. 设置Via到其它的间距
    在这里插入图片描述

  4. 设置shape到其
