15、什么叫作3W原则？

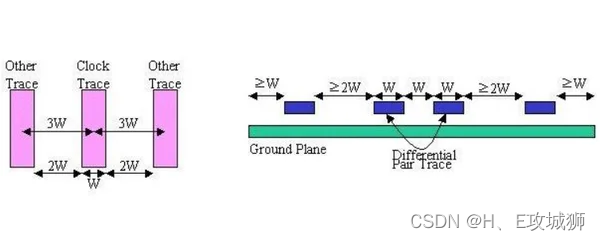

为了信号走线的质量，不产生串扰，我们保持信号走线与信号走线之间的间距为3倍线宽，这个间距指的是走线的中心到中心的间距，因为我们的线宽英文是width，所以这个规则我们通常就叫做3W原则。当我们的走线的中心间距不少于3倍线宽时，可以保证70%的线间电场不互相干扰，如果信号需要达到98%的线间电场不互相干扰，可以使用10W规则。

3W原则是一种设计者无须其他设计技术就可以遵守PCB布局的原则。但这种设计方法占用了很多面积，可能会使布线更加困难。使用3W原则的基本出发点是<u>使走线间的耦合最小</u>。这种原则可表示为：走线的距离间隔（走线中心间的距离）必须是单一走线宽度的三倍。另一种表示是：两个走线的距离间隔必须大于单一走线宽度的二倍。比如，时钟线为6mil宽，则其他走线只能在距这条走线2×6mil以外的地方布线，或者保证边到边的距离大于12mil。

16、什么叫作20H原则？

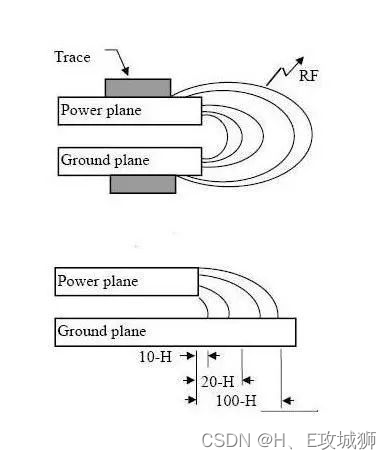

由于电源层与地层之间的电场是变化的，在板的边缘会向外辐射电磁干扰，称为边沿效应。
20H原则是指电源层相对地层内缩20H的距离，H表示电源和地之间的介质厚度（一个单位）。当然也是为抑制边缘辐射效应。在板的边缘会向外辐射电磁干扰。
将电源层内缩，使得电场只在接地层的范围内传导，有效的提高了EMC。若内缩10H时，边沿辐射效应出现显著改善；内缩20H则可以将70%的电场限制在接地边沿内；内缩100H则可以将98%的电场限制在内。
我们要求地平面大于电源或信号层，这样有利于防止对外辐射干扰和屏蔽外界对自身的干扰，一般情况下在PCB设计的时候把电源层比地层内缩1mm基本上就可以满足20H的原则。

“20H规则”的采用是指要确保电源平面的边缘要比0V平面边缘至少缩入相当于两个平面间层距的20倍。这个规则经常被要求用来作为降低来自0V/电源平面结构的侧边射击发射技术(抑制边缘辐射效应)。但是，20H规则仅在某些特定的条件下才会提供明显的效果。这些特定条件包括有：
1）在电源总线中电流波动的上升/下降时间要小于1ns。
2）电源平面要处在PCB的内部层面上，并且与它相邻的上下两个层面都为0V平面。这两个0V平面向外延伸的距离至少要相当于它们各自与电源平面间层距的20倍。
3）在所关心的任何频率上，电源总线结构不会产生谐振。
4）PCB的总层数至少为8层或更多。

17、什么是五五原则？
五五原则开关电源之印制板层数选择规则，则PCB板须采用多层板，这是一般的规则，有的时候出于成本等因素的考虑，采用双层板结构时，这种情况下，最好将印制板的一面做为一个完整的地平面层。
