CAD如何设置标注之外包尺寸的实例

在使用浩辰CAD建筑软件绘制图纸的过程中，有些时候需要标注外包尺寸，但是有些小伙伴不知道如何操作，所以接下来的CAD教程，小编来给大家介绍一下CAD如何设置标注中外包尺寸的实例展示，小编使用的是国产CAD软件——浩辰CAD建筑软件哦！
外包尺寸的实例：

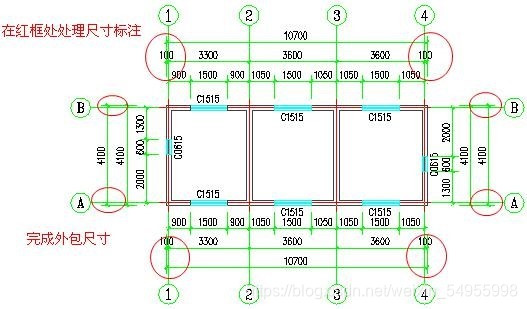

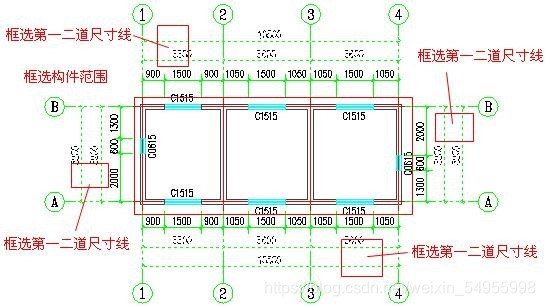

图为外包尺寸实例，下图执行外包尺寸命令后，框选构件范围，接着框选 4 边的第一第二道尺寸线，如下图所示。

回车后完成选择，自动修改 16 处尺寸标注，完成外包尺寸如下图红框所示，注意在单开间/进深时，第二道尺寸线需要人工补充处理。
