L293D基本介绍
L293D是一种常用的集成电路芯片,它是一款双H桥驱动芯片。H桥是由四个开关组成的电路,可以实现电机方向的控制。L293D芯片内部集成了两个H桥电路,因此可以同时控制两个直流电机或步进电机的运动。它可以根据输入信号的控制,实现电机的正转、反转和制动等功能。
L293D芯片还具有保护电路,包括过流保护、过热保护和电源反向保护等功能,可以有效地保护芯片和电机免受损坏。
L293D芯片广泛应用于机器人、电动车、家用电器等领域中,常用于控制直流电机的运动,如小型车辆的驱动、风扇的控制等。它被广泛认可为一种高性能、可靠性高的驱动芯片。
L293D参数介绍

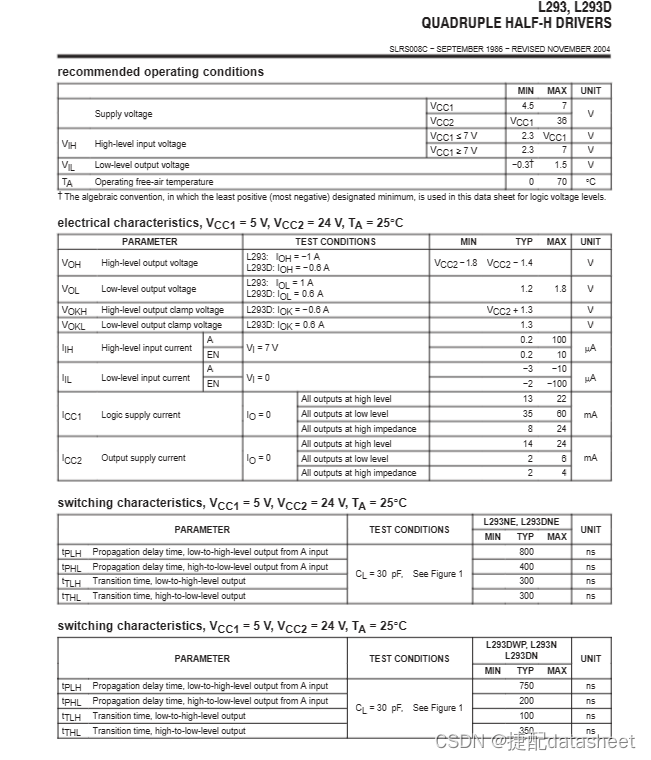

数据手册来源:L293D
- 驱动电源电压(VCC):L293D的工作电源电压范围一般为4.5V到36V。在使用时,VCC电压应根据所连接的直流电机的额定电压来确定。
- 最大输出电流(IO):L293D的输出引脚可以提供最大600mA的电流,用于驱动直流电机。这个数值对于大多数小型直流电机来说是足够的。
- 控制逻辑电压(VCC1):L293D的控制电信号使用的是5V逻辑电平。控制引脚的高电平(1)和低电平(0)对应的电压范围是0V到VCC1。
- H桥电流(IGND):L293D的引脚IGND用于提供H桥的驱动电流。这个引脚电压的范围一般与VCC电压相同。
- 工作温度范围(TA):L293D通常能在温度范围从0°C到70°C的环境中正常工作。
- 引脚配置:L293D一共有16个引脚。其中8个引脚用于控制直流电机的转动方向,4个引脚用于输入控制信号,另外4个引脚用于VCC和GND的连接。

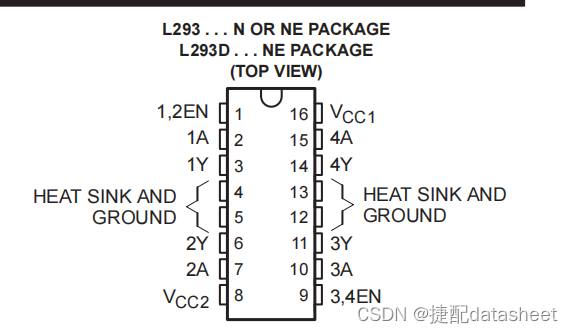

L293D的引脚配置说明
下面是L293D的引脚配置说明:
- VCC1(引脚 16):此引脚为电源引脚,用于供电给电机。
- VCC2(引脚 8):此引脚为电源引脚,用于供电给逻辑部分。
- GND(引脚 4, 5, 12, 13):这些引脚为地引脚,用于连接到电源的负极。
- 使能引脚(引脚 1, 9):这些引脚用于启用或禁用L293D的输出。将使能引脚接地时,电机将被禁用。
- 输入1(引脚 2)和输入2(引脚 7):这些引脚用于控制输出1(引脚 3)和输出2(引脚 6)的电机方向。通过控制输入引脚的电平,可以实现正转、反转或停止电机的功能。
- 输出1(引脚 3)和输出2(引脚 6):这些引脚是电机的输出引脚,用于连接到电机的正极和负极。
- 输入3(引脚 10)和输入4(引脚 15):这些引脚与输入1和输入2类似,用于控制输出3(引脚 11)和输出4(引脚 14)的电机方向。
- 输出3(引脚 11)和输出4(引脚 14):这些引脚与输出1和输出2类似,用于连接到另一个电机的正极和负极。
需要注意的是,L293D的工作电压范围通常为4.5V至36V,最大工作电流为600mA。引脚功能和接口可以根据具体的应用需求进行调整和使用。这些引脚是L293D的基本配置,可以根据需要进行连接和配置,以实现对直流电机的驱动控制,希望能对大家有所帮助。
