深入剖析 LM2940：高性能线性稳压器的应用指南

LM2940 是由 UNISONIC TECHNOLOGIES CO., LTD 推出的一款 1A 低压差正电压调节器，在各类电子设备的电源管理领域应用广泛。这份手册围绕 LM2940 的特性、参数、应用等方面展开详细说明，为工程师合理选用和设计相关电路提供了关键依据。

一、LM2940 核心特性解读

（一）低压差优势显著

LM2940 在输出电流达 1A 时，典型压差仅 500mV，最大不超过 1V。这一特性使它在输入与输出电压接近的场景中表现出色，有效降低了电压转换过程中的能量损耗。以电池供电设备为例，电池放电后期电压下降，LM2940 凭借低压差特性仍能稳定输出，延长设备续航时间。相比传统线性稳压器，它能充分利用电池电量，减少充电频次，提升设备使用体验。

（二）大电流输出能力强

该芯片可提供超过 1A 的输出电流，能满足多种功率需求较大的负载。在一些小型功率放大器或小型直流电机驱动电路中，LM2940 可稳定提供足够的电流，确保设备正常运行，无需额外复杂的扩流电路，简化了设计流程，降低了成本和电路复杂度。

（三）低静态电流节能

其静态电流较低，在 1A 输出且输入 - 输出压差为 5V 时，典型值仅 30mA。在系统待机或轻载时，芯片自身消耗电能少，提高了电源效率。对于便携式设备，这意味着在不影响设备性能的前提下，可进一步降低功耗，延长电池使用时间，减少频繁充电带来的不便。

（四）多重保护功能可靠

1. 反接保护：能有效防止因电池或电源极性接反而损坏芯片，提高了电路的可靠性和稳定性。在电池更换频繁的设备中，即使出现误操作，LM2940 也能保护自身及其他电路元件不受反向电压的影响。
2. 过流和过热保护：当输出电流过大或芯片温度过高时，过流限制和热关断功能启动。这不仅保护了芯片本身，还避免了因异常情况导致的电路故障，降低了设备损坏风险，提高了系统的安全性和稳定性。在负载短路等异常情况下，芯片能迅速限制电流，防止过热损坏，保障整个电路系统的安全。

二、引脚功能与封装类型解析

（一）引脚功能明确

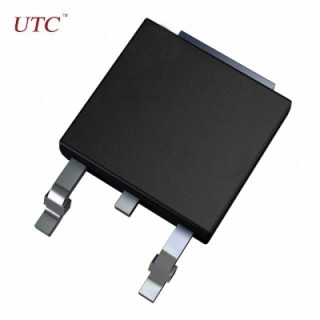

LM2940 常见封装（如 TO - 263、TO - 220、SOT - 223、TO - 252 等）均为 3 个引脚，分别是输入引脚（VIN）、接地引脚（GND）和输出引脚（VOUT）。VIN 用于接入较高电压的电源输入，为芯片提供能量；GND 为电路提供电气参考地；VOUT 输出经过稳压后的稳定电压，为负载供电。在实际电路连接中，正确连接这三个引脚是芯片正常工作的基础，任何引脚连接错误都可能导致芯片无法正常运行甚至损坏。

（二）封装类型多样

手册提供多种封装形式，满足不同应用场景需求。TO - 220 和 TO - 263 封装散热性能好，适用于需要较大功率输出、对散热要求高的场合，如工业控制设备中的电源模块；SOT - 223 封装尺寸小，节省 PCB 空间，常用于便携式设备，如手机充电器、小型蓝牙音箱等；TO - 252 封装则兼具一定散热能力和较小体积，在一些对空间和功率有特定要求的电路中应用广泛。

三、电气参数全面分析

（一）输出电压精准稳定

不同型号的 LM2940 输出电压各异，如 LM2940 - 5.0V 的输出电压在 4.85V - 5.15V 之间。在规定的输入电压和输出电流范围内，输出电压能保持高度稳定，确保为负载提供可靠的供电电压。这一特性对电压稳定性要求高的芯片（如微处理器、数字信号处理器等）至关重要，可保证其正常运行，避免因电压波动导致的数据错误或系统故障。

（二）稳压性能出色

1. 线性调整率：反映了输入电压变化时输出电压的稳定性。在特定测试条件下，不同型号的线性调整率表现良好，如 LM2940 - 5.0V 在 VIN 从 VOUT + 2V 变化到 26V 且 IOUT = 5mA 时，线性调整率典型值为 20mV，最大值为 50mV。这意味着即使输入电压波动较大，输出电压的变化也能控制在较小范围内，有效减少输入电压变化对负载的影响。
2. 负载调整率：体现了输出电流变化时输出电压的稳定性。以 LM2940 - 5.0V 为例，当 IOUT 在 50mA - 1A 范围内变化时，负载调整率典型值为 35mV，最大值为 50mV。这表明在负载电流波动的情况下，芯片仍能维持输出电压稳定，保证负载正常工作。

（三）其他关键参数

1. 输出阻抗：影响芯片的带负载能力和输出电压的稳定性。在 100mA DC 和 20mArms、fo = 120Hz 的测试条件下，不同型号的输出阻抗不同，如 LM2940 - 5.0V 典型值为 35mΩ。较低的输出阻抗能使芯片更好地应对负载变化，确保输出电压稳定。
2. 纹波抑制比：衡量芯片抑制输入电压纹波的能力。例如，LM2940 - 5.0V 在 fo = 120Hz、1Vrms、IOUT = 100mA 时，纹波抑制比典型值为 72dB，较高的纹波抑制比可有效减少输出电压中的纹波，为负载提供干净稳定的电源。
3. 短路电流：是芯片的安全参数，不同型号的短路电流在 1.6A - 1.9A 之间。当电路出现短路故障时，芯片会将电流限制在该范围内，保护芯片和其他电路元件免受过大电流的损害。

四、典型应用电路与设计要点

（一）基本应用电路

LM2940 的基本应用电路简单，在输入引脚（VIN）和输出引脚（VOUT）分别连接合适的滤波电容即可。输出端需连接不小于 22μF 的电容（COUT），且尽量靠近芯片，以保证稳定性，用于滤除输出电压中的纹波；若芯片离电源滤波较远，输入端需连接 0.47μF 的电容（C1），用于滤除输入电压中的高频噪声。这种简单的电路结构使得 LM2940 在实际应用中易于实现，降低了设计难度和成本。

（二）设计要点

1. 电容选择：电容的选择对电路性能影响重大。COUT 的容量和等效串联电阻（ESR）会影响输出电压的稳定性和纹波大小，应选择低 ESR 的电容，以确保良好的滤波效果；C1 的耐压值必须高于实际工作电压，防止电容击穿，确保电路安全可靠运行。
2. 散热设计：在大电流输出或输入 - 输出压差较大时，芯片会产生较多热量。对于采用 TO - 220 或 TO - 263 封装的芯片，需安装合适的散热片，确保芯片温度在允许范围内，避免因过热导致性能下降或损坏。
3. 布局布线：在 PCB 设计中，VIN、VOUT 和 GND 引脚的走线应尽量短且宽，以减小线路电阻和电感，降低电压降和噪声干扰。同时，要避免与其他敏感信号走线平行或靠近，防止相互干扰，保证整个电源系统的稳定性。

五、性能特性曲线深度解读

手册中的性能特性曲线直观展示了 LM2940 在不同条件下的性能变化。以压差与输出电流曲线为例，随着输出电流增加，压差逐渐增大，但在 1A 输出时仍能保持较低压差，这为设计人员在确定芯片工作点时提供了参考。温度相关曲线显示，输出电压、静态电流等参数随温度的变化趋势，帮助工程师在不同环境温度下合理设计电路，确保芯片性能稳定。例如，在高温环境下，设计人员可根据曲线调整散热措施或选择合适的工作参数，以保证芯片正常工作。

本文参考自ICpdf资料库：LM2940元器件资料。
