MAX485 手册深度解读:RS - 485 通信的得力助手

在工业自动化、楼宇自动化、安防监控等众多领域,可靠的串行通信至关重要。MAX485 作为一款广泛应用的 RS - 485 通信接口芯片,为实现高效、稳定的通信提供了有力支持。通过深入研读 MAX485 手册,能充分了解其性能、功能、应用方法及注意事项,为相关系统设计筑牢基础。

一、芯片概述

MAX485 是一款低功耗、半双工的 RS - 485/RS - 422 通信接口芯片,专为多点通信网络设计。RS - 485 标准因其抗干扰能力强、传输距离远、支持多节点通信等优势,在工业领域应用广泛。MAX485 内部集成了驱动器、接收器及多种保护电路,能有效将微控制器的 TTL/CMOS 电平转换为符合 RS - 485 标准的差分信号,实现长距离、高速率的数据传输,同时确保通信的可靠性和稳定性。

二、主要特性剖析

(一)电气特性

  1. 宽电源电压范围:通常可在 3.0V - 5.5V 的电源电压下工作,这一特性使它能适配多种电源系统,无论是由电池供电的便携式设备,还是使用标准 5V 电源的工业控制板,MAX485 都能稳定运行,提高了芯片的通用性和适用性。
  2. 低功耗设计:静态电流典型值在 120μA 左右,在对功耗有严格要求的电池供电设备或大规模分布式系统中,低功耗设计能有效降低系统整体能耗,延长设备运行时间,减少维护成本。
  3. 高抗干扰能力:具备 ±15kV ESD 保护,可有效抵御静电放电对芯片的损害;同时,其驱动器输出具有短路保护功能,当输出端意外短路时,能防止芯片因过流而损坏,确保通信链路在复杂电磁环境和意外情况下仍能稳定工作。

(二)通信特性

  1. 高速数据传输:数据传输速率最高可达 2.5Mbps,满足大多数中高速通信场景需求。在工业自动化生产线中,大量传感器数据需要快速上传至控制器,MAX485 的高速传输能力可确保数据及时处理,提高系统响应速度和生产效率。
  2. 长距离传输:在传输距离方面表现出色,理论上可实现长达 1200 米的传输。通过合理选择传输线缆、优化布线及添加中继器等方式,能进一步延长传输距离,满足大型工厂、智能建筑等长距离通信需求。
  3. 多节点通信:支持多达 32 个节点的网络连接,可轻松构建规模较大的分布式通信网络。在楼宇自动化系统中,众多的传感器、执行器等设备可通过 MAX485 连接成网络,实现集中监控和管理。

三、引脚功能详解

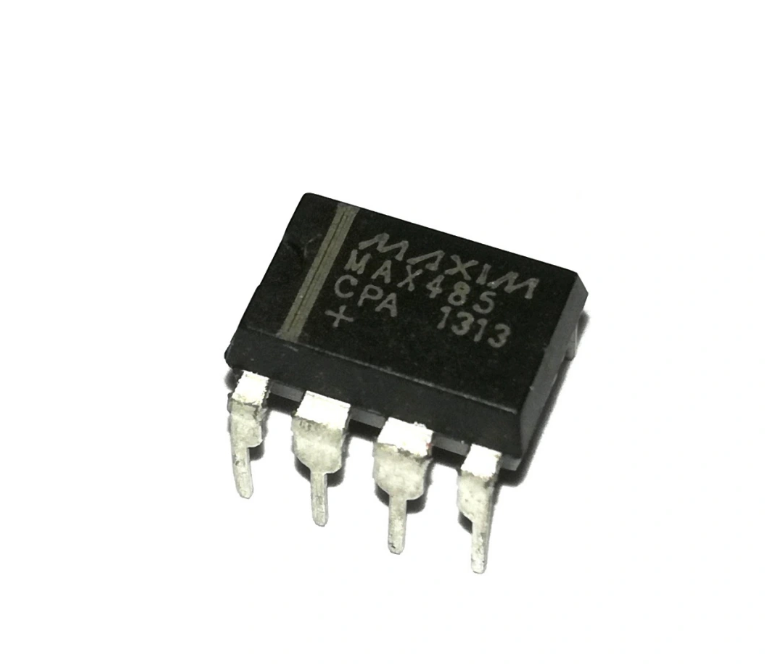

MAX485 常见为 8 引脚封装,不同引脚承担着不同功能。

  1. 电源引脚(VCC、GND):VCC 为芯片提供电源,通常连接 3.0V - 5.5V 电源;GND 为接地引脚,是芯片电气信号的参考地,确保芯片内部电路正常工作,为信号传输提供稳定基准。
  2. 信号输入输出引脚(RO、DI、A、B):RO 为接收器输出引脚,将接收的差分信号转换为 TTL/CMOS 电平输出给微控制器;DI 为驱动器输入引脚,接收微控制器的 TTL/CMOS 电平信号,并将其转换为差分信号输出至 A、B 引脚。A、B 引脚是 RS - 485 总线的差分信号传输线,A 引脚电平高于 B 引脚时表示逻辑 “1”,反之表示逻辑 “0”,通过差分信号传输提高了抗干扰能力。
  3. 控制引脚(RE、DE):RE 为接收器使能引脚,低电平有效。当 RE 为低电平时,接收器处于工作状态,可接收总线上的信号;当 RE 为高电平时,接收器处于高阻态,不接收信号。DE 为驱动器使能引脚,高电平有效。当 DE 为高电平时,驱动器处于工作状态,可向总线上发送信号;当 DE 为低电平时,驱动器处于高阻态,不发送信号。通过控制 RE 和 DE 引脚电平,可实现半双工通信模式下发送和接收状态的切换。

四、工作原理深入分析

MAX485 的工作原理基于 RS - 485 通信协议。在发送数据时,微控制器将 TTL/CMOS 电平的数字信号发送至 MAX485 的 DI 引脚,芯片内部驱动器将其转换为差分信号,通过 A、B 引脚输出至 RS - 485 总线。在接收数据时,总线上的差分信号经 A、B 引脚输入至芯片内部接收器,接收器将其转换为 TTL/CMOS 电平信号,通过 RO 引脚输出给微控制器。在半双工通信模式下,通过控制 RE 和 DE 引脚电平,确保同一时刻只有一个设备发送数据,其他设备处于接收状态,避免信号冲突。

五、应用电路设计要点

(一)基本应用电路

MAX485 基本应用电路主要由芯片、电源电路、通信线路及微控制器接口电路组成。电源电路为芯片提供稳定电源,通常需在 VCC 引脚附近添加去耦电容,如 0.1μF 陶瓷电容,滤除电源噪声。通信线路方面,A、B 引脚通过双绞线连接至 RS - 485 总线,为减少信号反射,在总线两端需分别连接 120Ω 终端电阻。微控制器接口电路负责将 MAX485 的信号与微控制器的 I/O 口连接,连接时需注意电平匹配,必要时可添加电平转换电路。

(二)设计注意事项

  1. 布线规则:在 PCB 设计中,布线对通信质量影响重大。A、B 引脚的走线应尽量短且远离其他信号线,避免与其他信号产生干扰;RE、DE 引脚的走线也应尽量短,防止引入噪声影响使能控制。同时,采用多层 PCB 板并合理规划地层,可有效降低信号干扰,提高通信可靠性。
  2. 终端电阻选择:终端电阻的选择至关重要。120Ω 电阻是 RS - 485 总线的标准匹配电阻,可有效减少信号反射。在实际应用中,若传输距离较短(小于 30 米)且通信速率较低,可根据情况省略终端电阻,但在长距离、高速率通信时,必须正确连接终端电阻,以保证信号质量。
  3. 电源稳定性:稳定的电源是 MAX485 正常工作的基础。除添加去耦电容外,还应确保电源的纹波系数在允许范围内,避免电源波动对芯片工作产生影响。在电源输入端可添加 LC 滤波电路,进一步提高电源稳定性。

六、电气参数解读

手册中的电气参数是设计和应用 MAX485 的重要依据。

  1. 驱动器输出参数:如驱动器输出电压摆幅、输出电流等参数,决定了芯片的驱动能力和信号传输距离。输出电压摆幅越大,抗干扰能力越强;输出电流越大,可驱动的负载越多。在设计时需根据实际应用场景,确保驱动器输出参数满足要求。
  2. 接收器输入参数:接收器的输入灵敏度、共模输入电压范围等参数影响着接收性能。输入灵敏度越高,能检测到的微弱信号越强;共模输入电压范围越宽,对共模干扰的抑制能力越强。在实际应用中,需确保总线上的信号在接收器的输入参数范围内,以保证正确接收数据。
  3. 传输延迟参数:传输延迟反映了信号从输入到输出的时间延迟。在对实时性要求较高的应用中,传输延迟参数尤为重要。设计时需考虑传输延迟对系统整体性能的影响,必要时采取措施补偿延迟。

七、常见问题及解决方法

(一)通信故障排查

  1. 信号干扰问题:若出现通信不稳定或数据错误,可能是信号干扰所致。此时应检查布线是否合理,是否存在强干扰源,如电机、变频器等。可通过调整布线、增加屏蔽措施等方法减少干扰,如使用屏蔽双绞线,并将屏蔽层接地。
  2. 终端电阻问题:终端电阻未正确连接或阻值异常也可能导致通信故障。需检查终端电阻的连接情况和阻值是否为 120Ω,必要时更换电阻。
  3. 芯片损坏:若芯片受到静电放电、过流等损害,也会导致通信异常。可通过测量芯片引脚电压、使用示波器观察信号等方法判断芯片是否损坏,若损坏需及时更换芯片。

(二)性能优化

  1. 提高传输速率:在满足传输距离要求的前提下,可通过优化布线、选择高速率的 MAX485 芯片及降低信号干扰等方式提高传输速率。同时,需确保微控制器的通信接口速率与 MAX485 匹配。
  2. 延长传输距离:当传输距离不能满足需求时,可通过增加中继器、优化线缆质量(如选择低衰减的线缆)及合理调整终端电阻等方法延长传输距离。中继器可对信号进行放大和整形,恢复信号质量,实现更远距离的传输。

本文参考自ICpdf资料库:MAX485元器件资料。
