四层板层间耐电压测试标准解析

在电子工程和制造领域，四层印刷电路板（PCB）被广泛应用于各类电子设备中。层间耐电压性能是衡量四层板质量和可靠性的重要指标之一，它关系到电路板在高压环境下的电气绝缘性能和安全性。因此，了解和遵循四层板层间耐电压测试标准至关重要。

层间耐电压测试的重要性

四层板通常由两层信号层和两层电源 / 接地层组成，层与层之间需要良好的电气绝缘性能来防止短路和漏电等问题。在实际应用中，电路板可能会受到各种电压的冲击，如电源波动、静电放电等。如果层间耐电压性能不足，可能会导致层间击穿，引发电路故障，甚至危及设备和人员安全。通过层间耐电压测试，可以检测电路板的绝缘性能是否符合要求，确保产品的质量和可靠性。

相关国际和国内标准

IPC 标准

国际电子工业连接协会（IPC）制定了一系列关于 PCB 的标准，其中涉及到层间耐电压测试的标准为 IPC - 6012。该标准规定了 PCB 的设计、制造和测试要求，对于层间耐电压测试，IPC - 6012 给出了详细的测试方法和判定准则。一般来说，根据不同的应用场景和产品等级，要求层间能够承受一定时间的规定电压而不发生击穿或闪络现象。

GB 标准

我国也有相应的国家标准来规范 PCB 的性能和测试要求，如 GB/T 4722 - 2017《印制板用刚性覆铜箔层压板试验方法》。该标准参考了国际先进标准，并结合我国实际情况进行了制定。在层间耐电压测试方面，GB/T 4722 - 2017 规定了测试的环境条件、测试设备、测试步骤和结果判定等内容，确保测试的准确性和可靠性。

测试方法和流程

测试环境条件

测试应在规定的环境条件下进行，一般要求环境温度为 23±2℃，相对湿度为 50±5%。这样可以保证测试结果的准确性和可比性，避免环境因素对测试结果的影响。

测试设备

常用的测试设备为耐压测试仪，它能够提供稳定的测试电压，并能精确测量电流。耐压测试仪应定期进行校准，确保其精度和可靠性。

测试步骤

1. 样品准备：选取具有代表性的四层板样品，样品应无明显的外观缺陷，如划痕、裂纹等。
2. 连接测试线：将耐压测试仪的高压输出线连接到被测层间的导体上，确保连接牢固。
3. 设置测试参数：根据标准要求，设置测试电压、测试时间和泄漏电流阈值等参数。一般来说，测试电压应根据产品的使用环境和要求来确定，测试时间通常为 1 分钟。
4. 开始测试：启动耐压测试仪，逐渐升高电压至设定值，并保持规定的测试时间。在测试过程中，密切观察测试仪的显示数据，记录泄漏电流值。
5. 判定结果：如果在测试时间内，泄漏电流值未超过设定的阈值，且未发生击穿或闪络现象，则判定样品合格；反之，则判定样品不合格。

影响层间耐电压性能的因素

材料质量

四层板所使用的绝缘材料的质量直接影响层间耐电压性能。优质的绝缘材料具有较高的绝缘电阻和耐电压能力，能够有效防止层间击穿。因此，在选择材料时，应选择符合标准要求的高质量材料。

制造工艺

制造工艺对层间耐电压性能也有重要影响。例如，层压工艺不当可能会导致层间存在气泡、杂质等缺陷，从而降低层间的绝缘性能；蚀刻工艺不准确可能会导致线路边缘不整齐，增加电场集中的风险，影响耐电压性能。因此，在制造过程中，应严格控制工艺参数，确保电路板的制造质量。

设计因素

电路板的设计也会影响层间耐电压性能。例如，层间间距过小会导致电场强度增大，容易发生击穿；线路布局不合理可能会导致电场分布不均匀，增加局部击穿的风险。因此，在设计阶段，应合理规划层间间距和线路布局，提高层间耐电压性能。

案例分析

某电子企业生产的四层 PCB 板，在进行层间耐电压测试时，发现部分样品在测试电压为 1000V 时发生了击穿现象。经过分析，发现是由于层压工艺中温度和压力控制不当，导致层间存在气泡，降低了层间的绝缘性能。针对这一问题，企业对层压工艺进行了优化，严格控制温度和压力参数，并增加了气泡检测环节。经过改进后，再次进行层间耐电压测试，所有样品均能在 1000V 电压下正常通过测试，层间耐电压性能得到了显著提高。

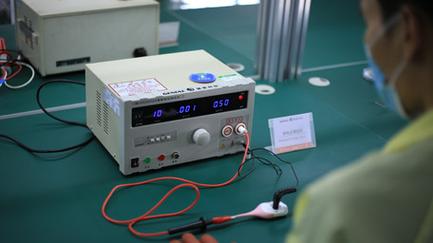

图 1：四层板层间耐电压测试场景

结论

四层板层间耐电压测试标准是确保电路板质量和可靠性的重要依据。通过遵循相关标准，采用正确的测试方法和流程，可以准确检测电路板的层间耐电压性能。同时，应关注影响层间耐电压性能的因素，从材料选择、制造工艺和设计等方面进行优化，提高电路板的整体性能。在实际生产中，企业应加强质量控制，严格按照标准进行测试和检验，确保产品符合市场需求和安全要求。随着电子技术的不断发展，对四层板层间耐电压性能的要求也会越来越高，相关标准和测试方法也需要不断完善和更新。
