本文分享了一次关于单总线CPU微程序控制器设计的实验，旨在让学生理解微程序控制器的基本原理。实验内容包括设计微程序框架、连接控制存储器等部件，并通过特定的时钟触发方式和分线器配置实现数据通路。实验中，微程序自动生成表用于简化设计过程，并提供了最终的电路完成图。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验目的

帮助学生理解微程序控制器基本原理，要求学生能够设计微程序控制器。

实验内容

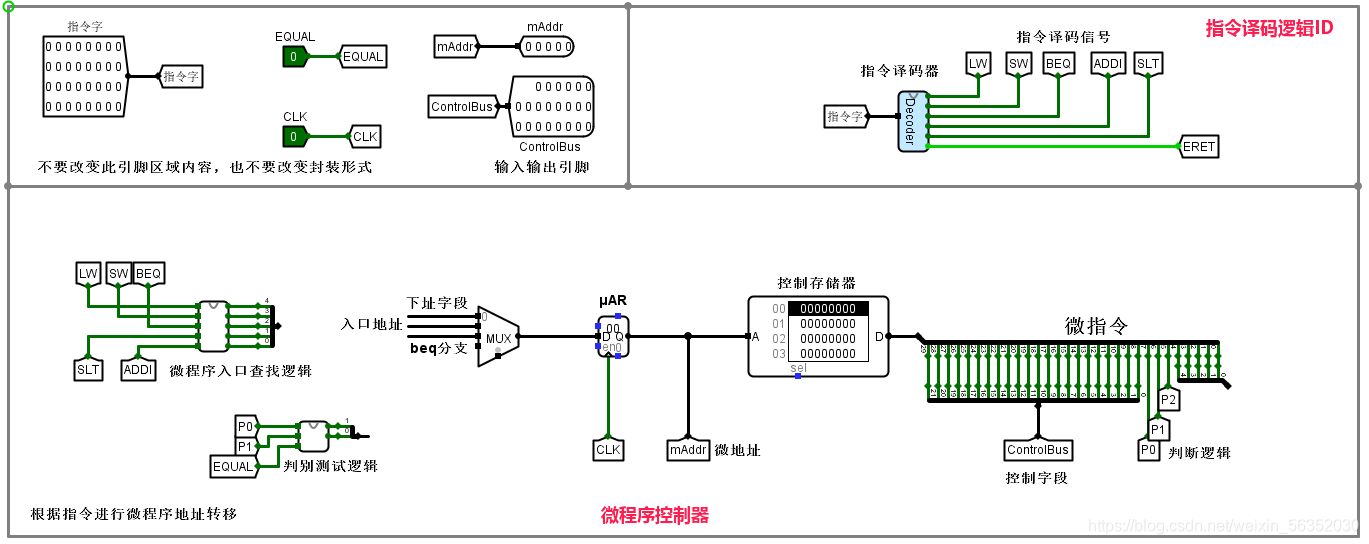

完善下图中的微程序框架，将微程序入口查找逻辑,判别测试逻辑，控制存储器等部件进行适当连接，实现微程序控制器的主要数据通路，设计微程序并加载到控制存储器中。
在这里插入图片描述

实验步骤：

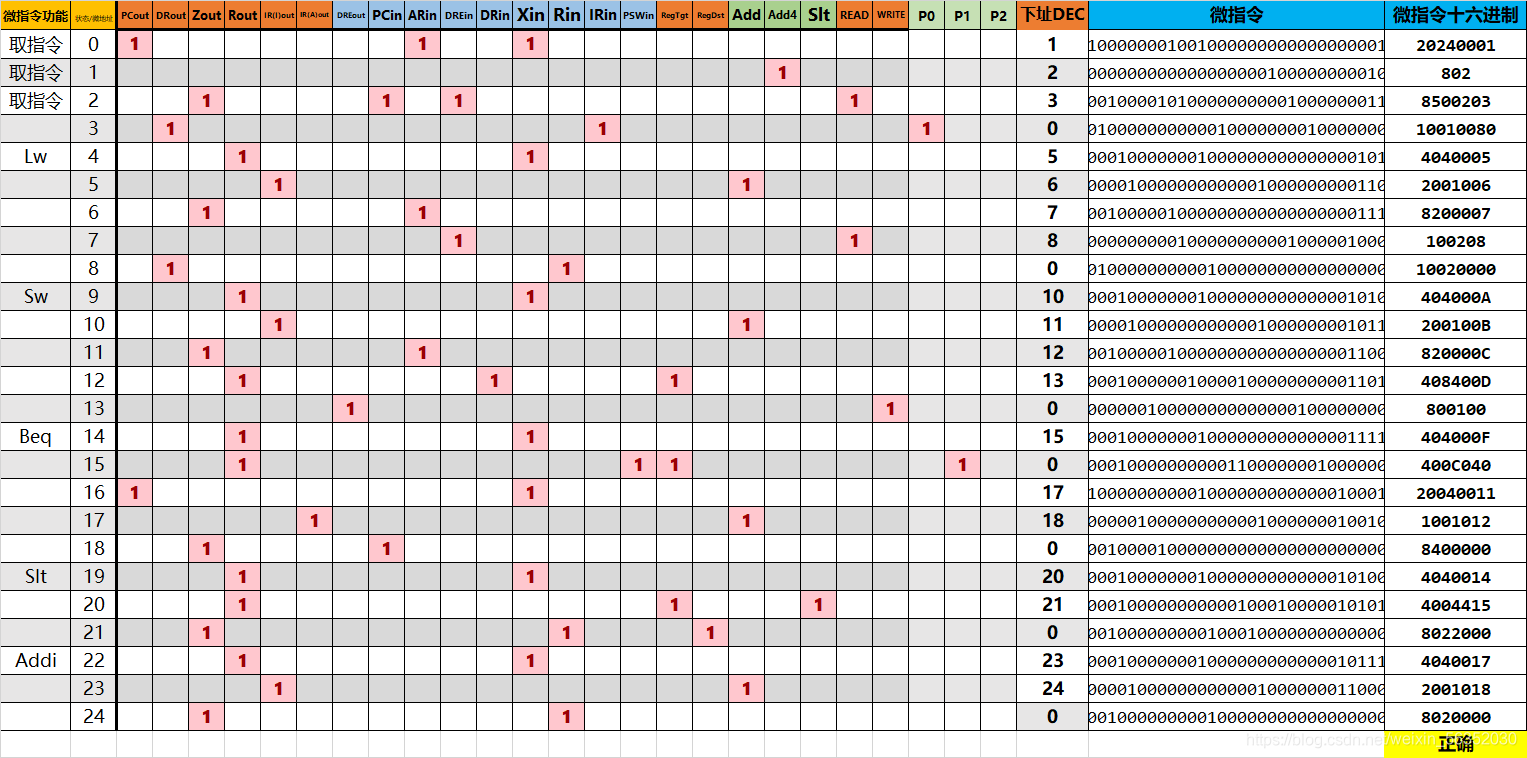

微程序设计可以通过填写3号EXCEL文件中的微程序自动生成表自动产生

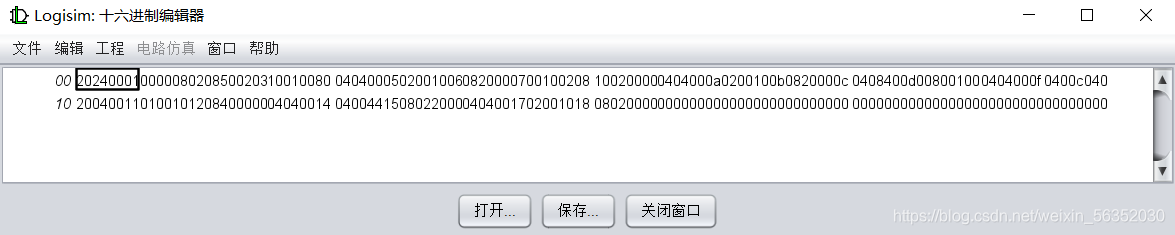

导入控制存储器中

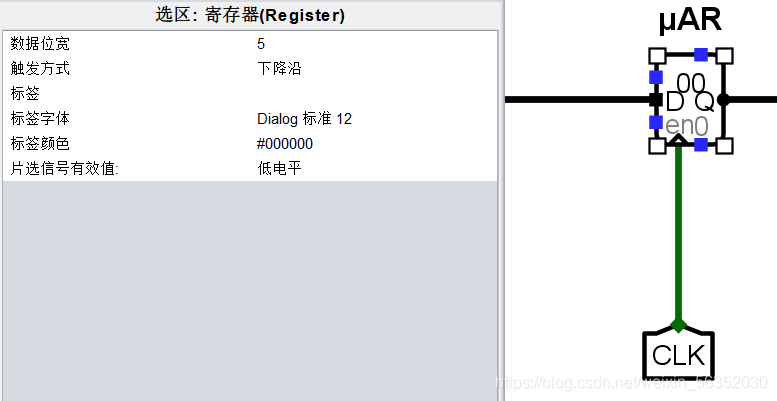

时钟触发的方式是下降沿
连接多路选择器选择端的条件判别逻辑需要使用分线器匹配数据位宽

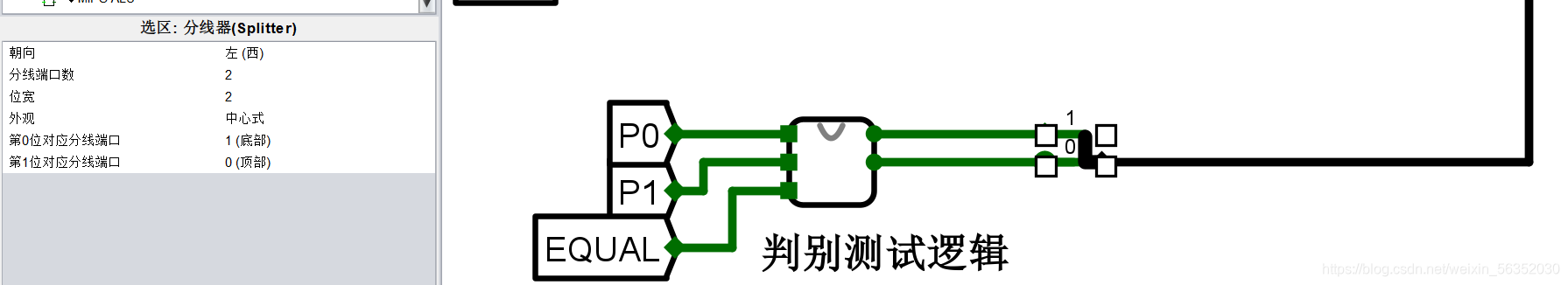

这里是分线器配置：在这里插入图片描述

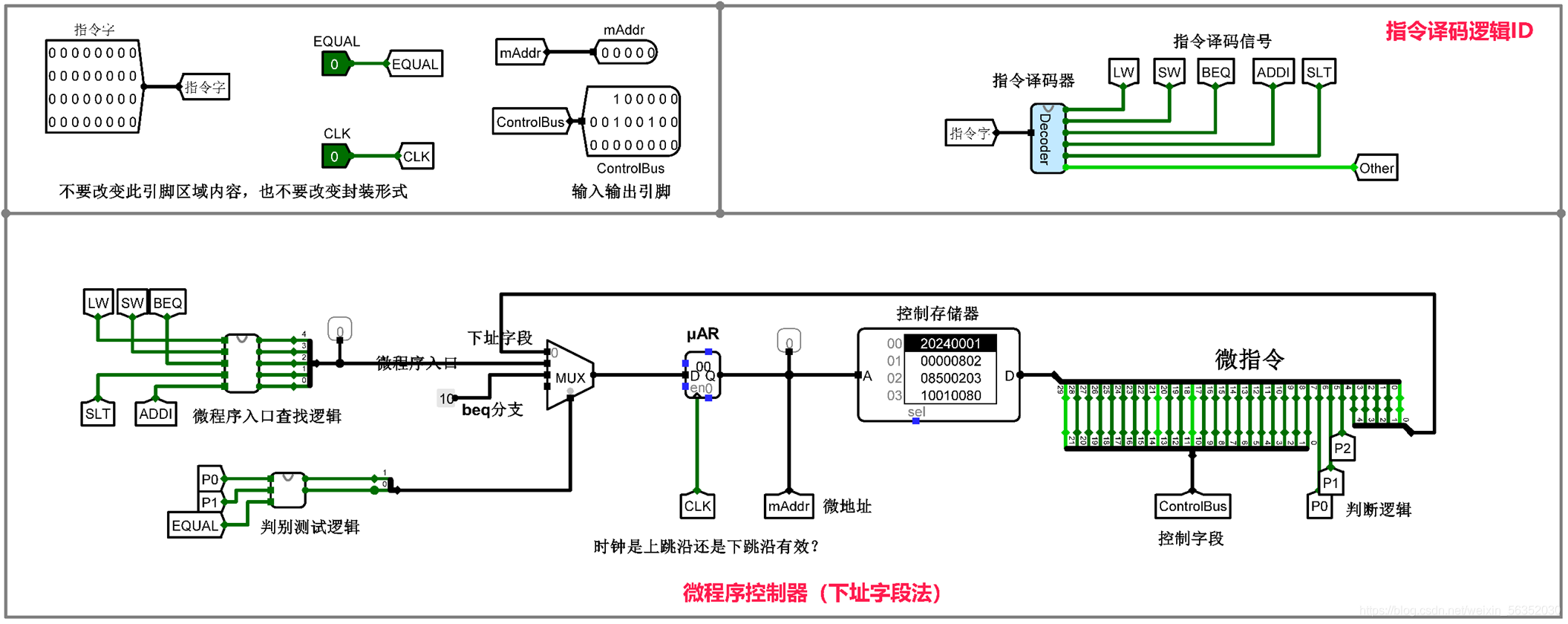

最终电路完成图：
在这里插入图片描述

测试：

预期输出：
Cnt    Instr        equal mAddr  cBus       ErrBit
00     2010ffff     1     00     202400     xx
01     2010ffff     1     01     000008     xx
02     2010ffff     1     02     085002     xx
03     2010ffff     1     03     100100     xx
04     2010ffff     1     16     040400     xx
05     2010ffff     1     17     020010     xx
06     2010ffff     1     18     080200     xx
07     0274402a     1     00     202400     xx
08     0274402a     1     01     000008     xx
09     0274402a     1     02     085002     xx
0a     0274402a     1     03     100100     xx
0b     0274402a     1     13     040400     xx
0c     0274402a     1     14     040044     xx
0d     0274402a     1     15     080220     xx
0e     ae300200     1     00     202400     xx
0f     ae300200     1     01     000008     xx
10     ae300200     1     02     085002     xx
11     ae300200     1     03     100100     xx
12     ae300200     1     09     040400     xx
13     ae300200     1     0a     020010     xx
14     ae300200     1     0b     082000     xx
15     ae300200     1     0c     040840     xx
16     ae300200     1     0d     008001     xx
17     8e130200     1     00     202400     xx
18     8e130200     1     01     000008     xx
19     8e130200     1     02     085002     xx
1a     8e130200     1     03     100100     xx
1b     8e130200     1     04
