5.1、USART寄存器，每一个 USART都有5个寄存器:

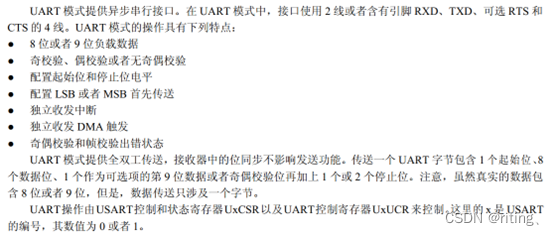

1、UART模式

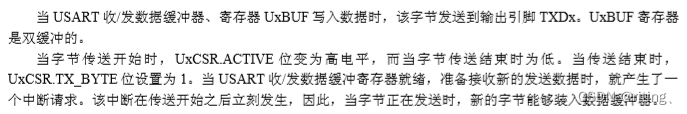

2、UART发送

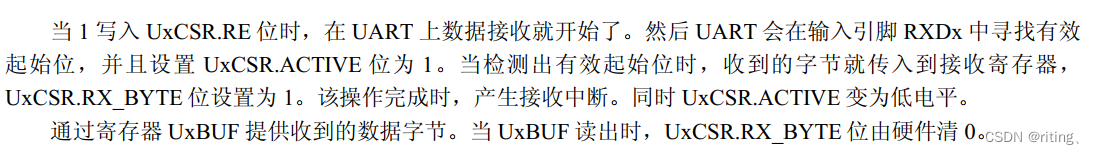

3、UART接收

4、UART波特率

本次使用的开发板为cc2530，其外部晶振为32MHz，可通过其中文开发文档查看器波特率的计算公式，计算公式为：

f 是系统的时钟频率，等于16或者32MHz的时钟频率，可通过编程选择。

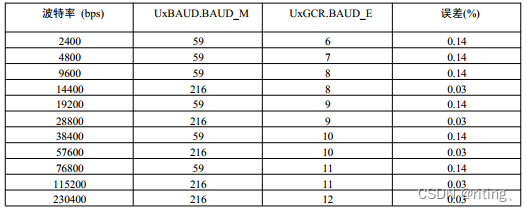

32MHz下的重建的波特率配置如下图所示

5、USRT中断

每一个串口都有2个中断，分别为接受和发送中断，但开始传输时发生TX中断，在开始接收时发生RX中断。

5.1、USART寄存器，每一个 USART都有5个寄存器:

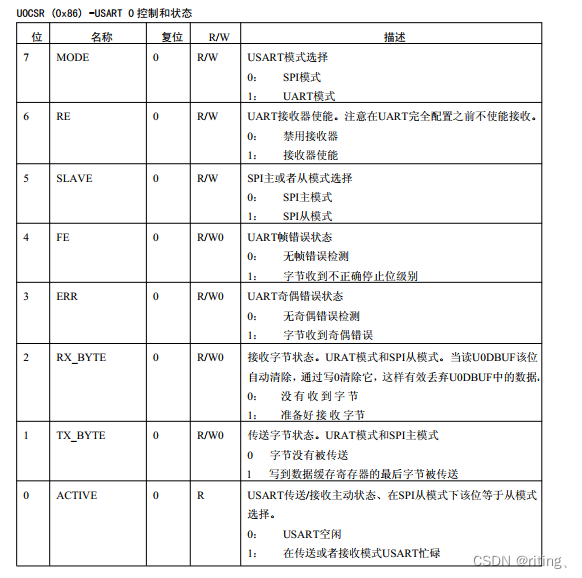

U0CSR寄存器

如果需要配置为UART模式，只需要将寄存器的最高位置1即可例如 U0CSR|=0X80

如果配置为允许接收，只需要将寄存器的第7为置为1即可例如 U0CSR|=0X40

U0UCR寄存器：

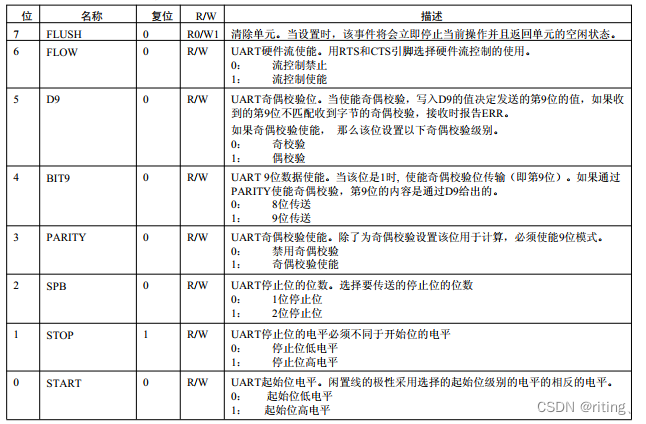

配置和上面的配置同理

U0GCR 寄存器

6、实战

6、1串口0初始化

串口0与PC机进行通讯，打印温度数据。

void initUART0(void)
{
  CLKCONCMD &= ~0x40;                    //设置系统时钟源为32MHZ晶振
  while(CLKCONSTA & 0x40);               //等待晶振稳定
  CLKCONCMD &= ~0x47;                    //设置系统主时钟频率为32MHZ

  PERCFG = 0x00;		         //位置1  P0.2/P0.3口
  P0SEL |= 0x0c;		         //P0.2,P0.3用作串口（外部设备功能）
  P2DIR &=~0XC0;

  U0CSR |= 0x80;		         //设置为UART方式
  U0GCR |= 11;		                 //BAUD_E
  U0BAUD |= 216;		         //BAUD_M 波特率设为115200
  UTX0IF = 0;	                         //UART1 TX中断标志初始置位0
  U0CSR |= 0X40;                         //允许接收
  IEN0 |= 0x84;                          // 开总中断，UART1接收中断
  EA=1;
}

6.2、串口1初始化

串口1实现与板1 和板2之间的通信。

void initUART1(void)
{

  PERCFG = 0x00;		//位置1  P0.4/P0.5口
  P0SEL |= 0x30;		//P0.4,P0.5用作串口（外部设备功能）
  P2DIR &=~0X80;

  U1CSR |= 0x80;		//设置为UART方式
  U1GCR |= 11;		        //BAUD_E
  U1BAUD |= 216;		//BAUD_M 波特率设为115200
  UTX1IF = 1;	                //UART1 TX中断标志初始置位0
  U1CSR |= 0X40;                //允许接收
  IEN0 |= 0x88;                 // 开总中断，UART1接收中断
  EA=1;
}

6.3、串口1发送数据函数

void Uart1TX_Send_String(unsigned char *Data,int len)   //串口发送函数--发送字符串
{
    int j;
    for(j=0;j<len;j++)
    {
    	U1DBUF = *Data++;
    	while(UTX1IF == 0);
    	UTX1IF = 0;
    }
}

void Uart1TX_Send_Data(unsigned char Data,int len)   //串口发送函数--发送字符
{
    int j;
    for(j=0;j<len;j++)
    {
    	U1DBUF = Data;
    	while(UTX1IF == 0);
    	UTX1IF = 0;
    }
}

6.4、串口0重定向输出

由于单片机默认不能通过printf输出，不方便输出数据显示。可通过重定向输出实现使用printf打印数据。

#include <stdio.h>//头文件


__near_func int putchar(int c)//串口0 printf输出重定向
{
    UTX0IF = 0;
    U0DBUF = (char)c;
    while(UTX0IF == 0);
    return(c);
}

6.5、串口中断接收函数

//对应的中断函数：
#pragma vector = URX1_VECTOR
__interrupt void UART1_ISR(void)
{
  URX1IF = 0; //清中断标志
  uart1_buffer = U1DBUF;
  if(uart1_buffer=='a')    //判断串口1接收的数据
    {
      beep_flag=0;
    }
    else
    {
      beep_flag=1;
    }
}


#pragma vector=URX0_VECTOR   //uart0中断函数
__interrupt void uart0(void){
    URX0IF = 0; //清中断标志
    uart0_buffer = U0DBUF;

}

6.6、主函数

void main()
{
    initUART0();            //串口0初始化
    initUART1();            //串口1初始化
    led_Init();             //led灯初始化

  while(1)
  {


  }
}
